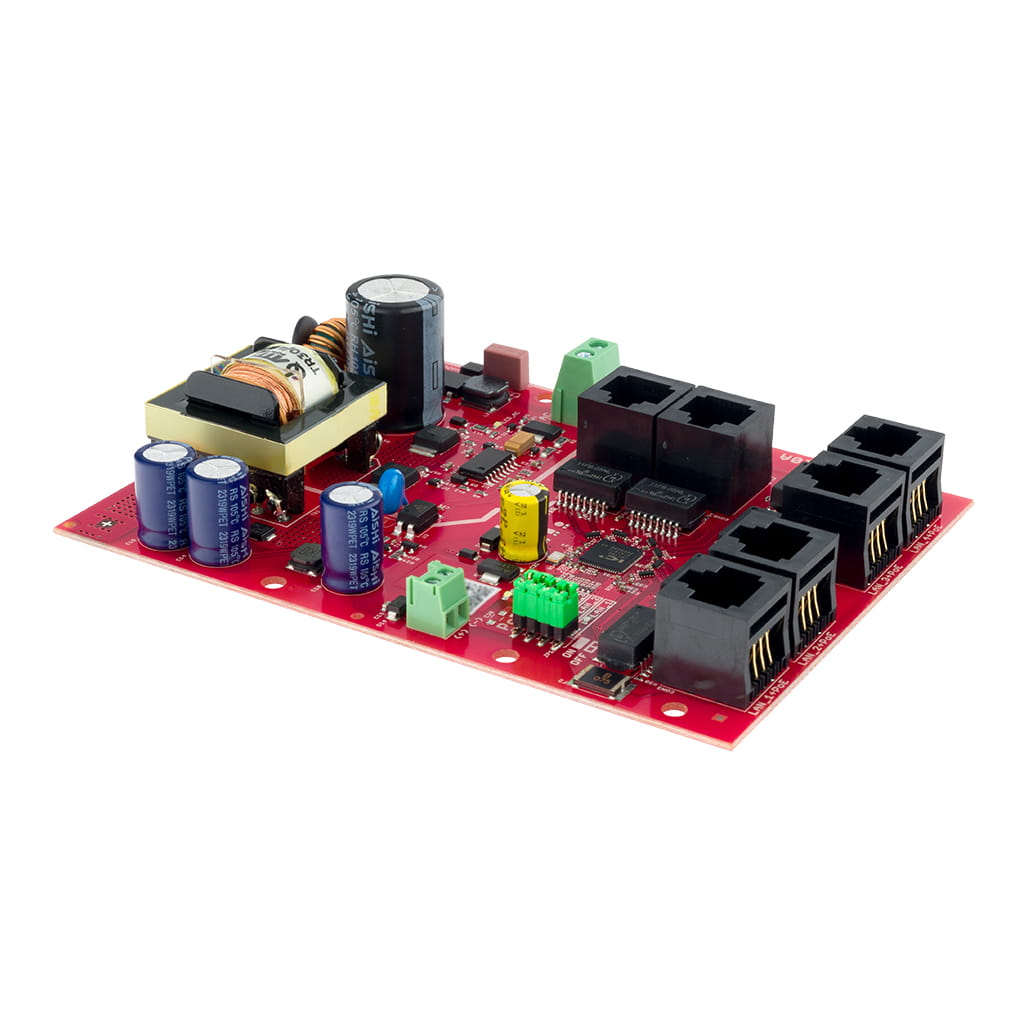

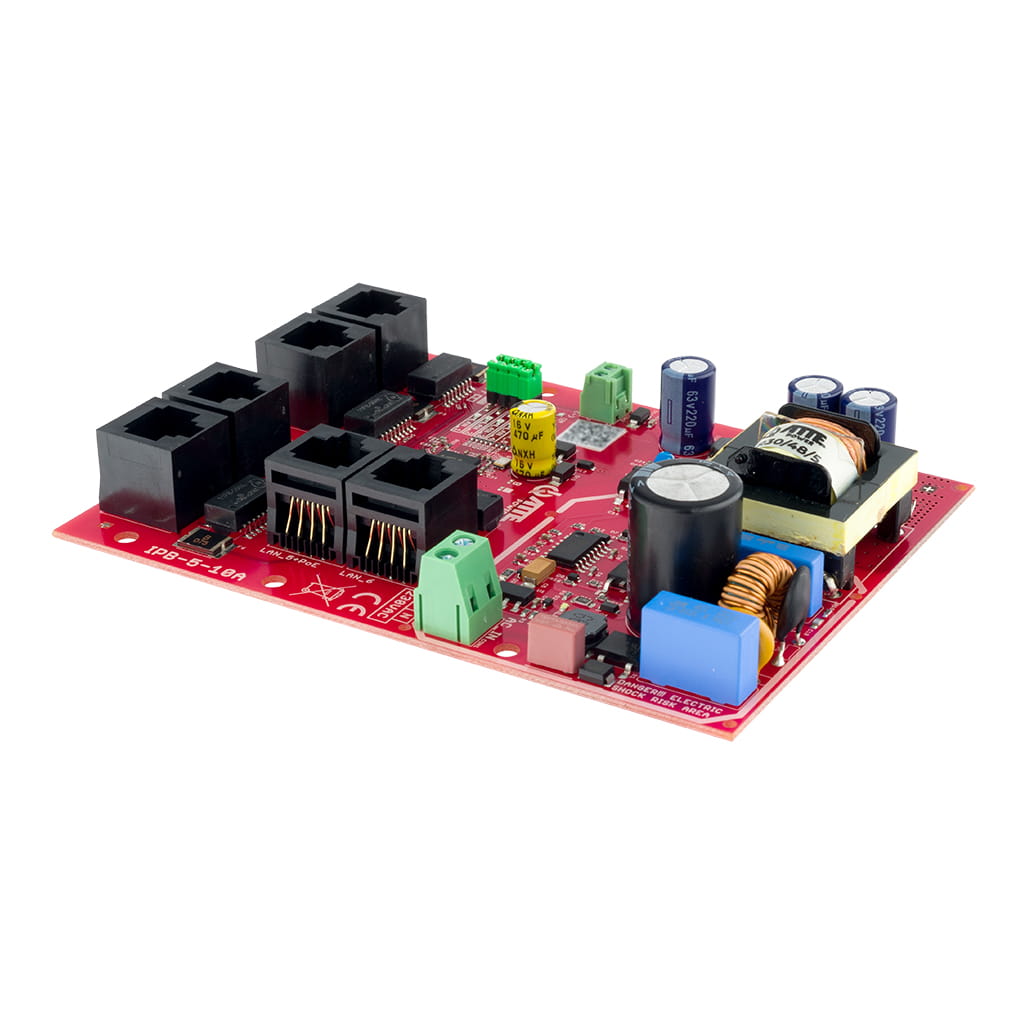

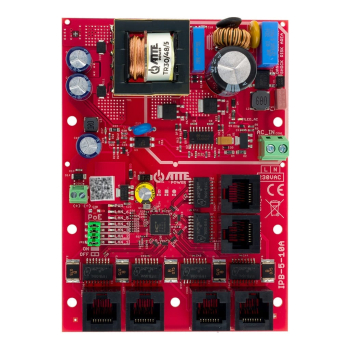

Switch PoE ATTE IPB-5-10A-OF 6-portowy ze zintegrowanym zasilaczem

IPB-5-10A-OF to 6-portowy switch PoE 10/100 Mb/s z pięcioma portami PoE, portem Uplink i zintegrowanym zasilaczem 55 V/90 W. Służy do zasilania kamer IP oraz innych urządzeń PoE w rozbudowanych instalacjach monitoringu.

Najważniejsze cechy i funkcje urządzenia:

✔️ Pięć portów PoE: switch umożliwia jednoczesne zasilanie do pięciu urządzeń zgodnych z IEEE 802.3af, IEEE 802.3at lub PoE Passive.

✔️ Budżet mocy 90 W: zintegrowany zasilacz zapewnia łącznie do 90 W mocy dla podłączonych odbiorników.

✔️ Do 40 W na port: wysoka moc pojedynczego wyjścia pozwala zasilać urządzenia o większym zapotrzebowaniu, w tym kamery PTZ.

✔️ Zasilanie po czterech parach: energia jest przesyłana wszystkimi parami przewodu UTP, co ułatwia zasilanie bardziej wymagających urządzeń.

✔️ Port Uplink: osobny port bez zasilania PoE służy do połączenia switcha z rejestratorem, routerem lub dalszą częścią sieci.

✔️ Zintegrowany zasilacz 55 V: podłączenie przewodów sieciowych i zasilania 230 VAC wystarcza do uruchomienia całego modułu.

✔️ Niezależne zabezpieczenia portów: elektroniczne bezpieczniki chronią poszczególne wyjścia PoE przed zwarciem i przeciążeniem.

✔️ Sterowanie zasilaniem portów: zasilanie PoE można wyłączyć na wybranych wyjściach bez odłączania całego urządzenia.

✔️ Rozbudowa instalacji: switch współpracuje z ekstenderami APT i xPoE oraz konwerterami 2WIRE i XCOAX, co ułatwia tworzenie dłuższych i rozgałęzionych połączeń.

✔️ Moduł do zabudowy: wersja Open Frame jest przeznaczona do montażu w odpowiednio dobranej obudowie instalacyjnej.

Zastosowania:

✔️ Monitoring z maksymalnie 5 kamerami IP: switch umożliwia jednoczesne podłączenie i zasilanie pięciu kamer zgodnych z PoE 802.3af, 802.3at lub PoE Passive.

✔️ Zasilanie kamer PTZ: moc do 40 W na pojedynczym porcie pozwala obsługiwać kamery wymagające większej ilości energii.

✔️ Rozległe instalacje PoE: współpraca z ekstenderami APT i xPoE umożliwia wydłużanie przewodów oraz tworzenie dodatkowych odgałęzień sieci.

✔️ Transmisja po istniejącym okablowaniu: urządzenie może zasilać konwertery 2WIRE i XCOAX stosowane z przewodami dwużyłowymi lub koncentrycznymi.

✔️ Rozbudowa systemów monitoringu: switch może współpracować z dodatkowymi urządzeniami serii APT, xPoE, IP oraz IPUPS.

✔️ Montaż w wybranej obudowie: wersja Open Frame jest przeznaczona do zabudowy w obudowie dopasowanej do miejsca instalacji.

✔️ Instalacje z dodatkowym napięciem 55 VDC: złącze śrubowe pozwala wykorzystać napięcie stałe do zasilania kompatybilnych urządzeń.

✔️ Systemy wymagające niezależnej ochrony portów: osobne zabezpieczenia kanałów ograniczają wpływ zwarcia lub przeciążenia jednego odbiornika na pozostałą część instalacji.

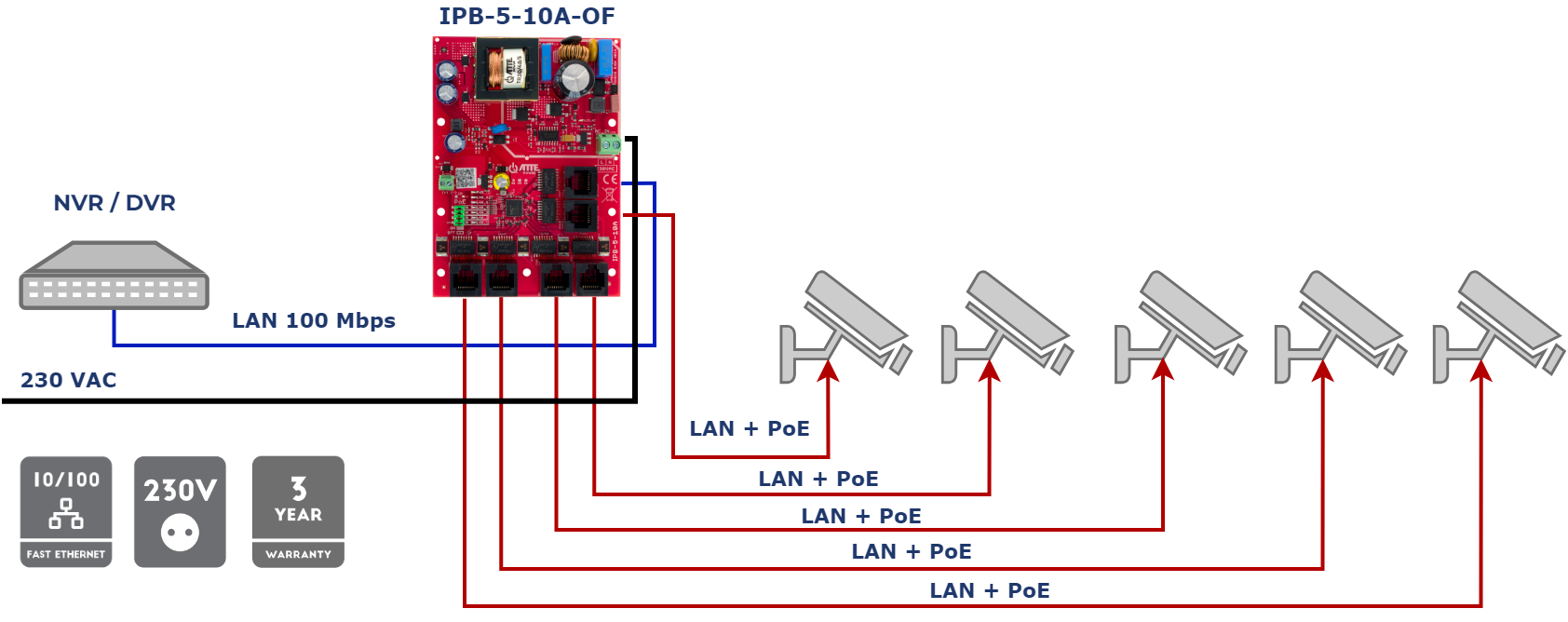

Przykład 1.

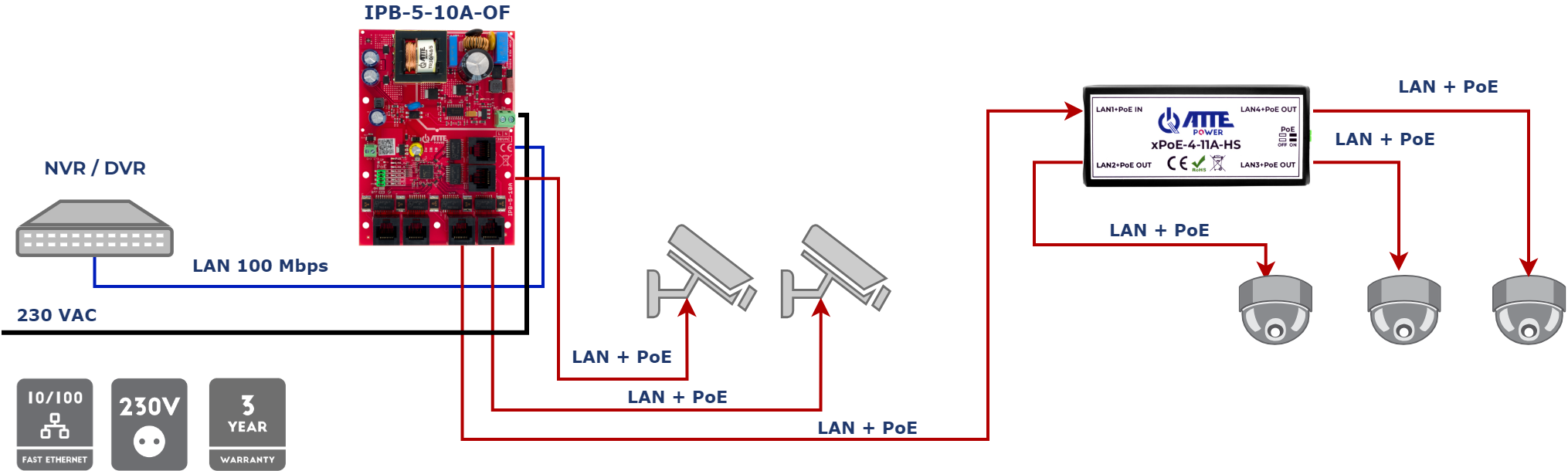

Przykład 2.

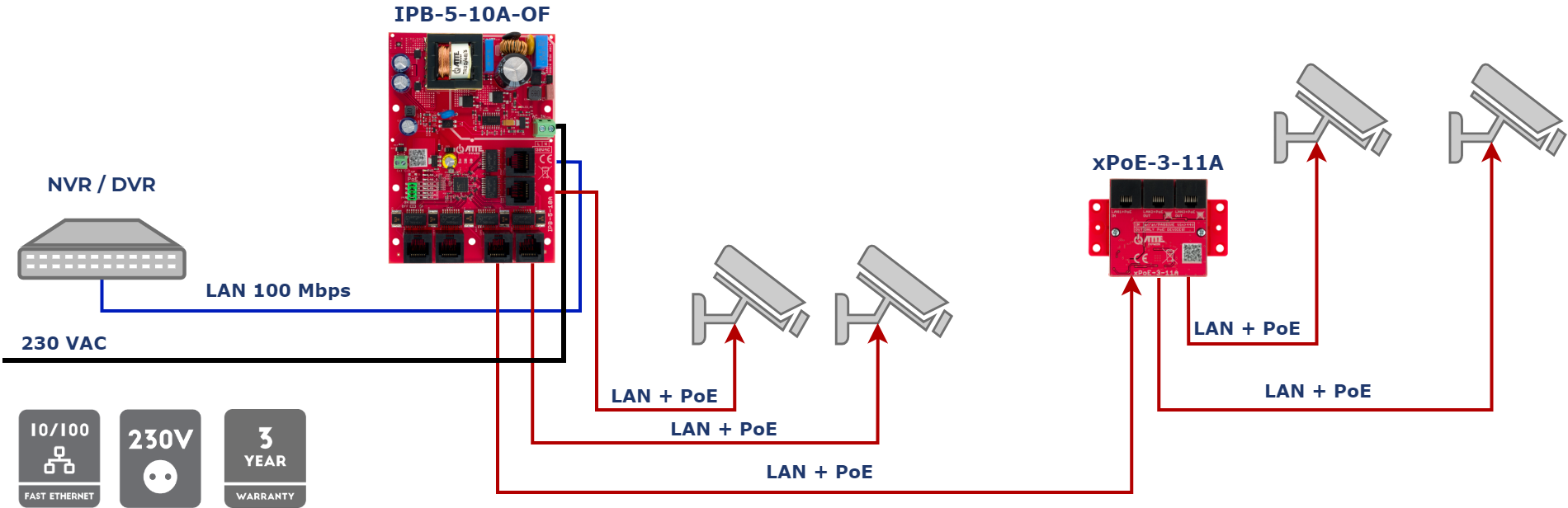

Przykład 3.

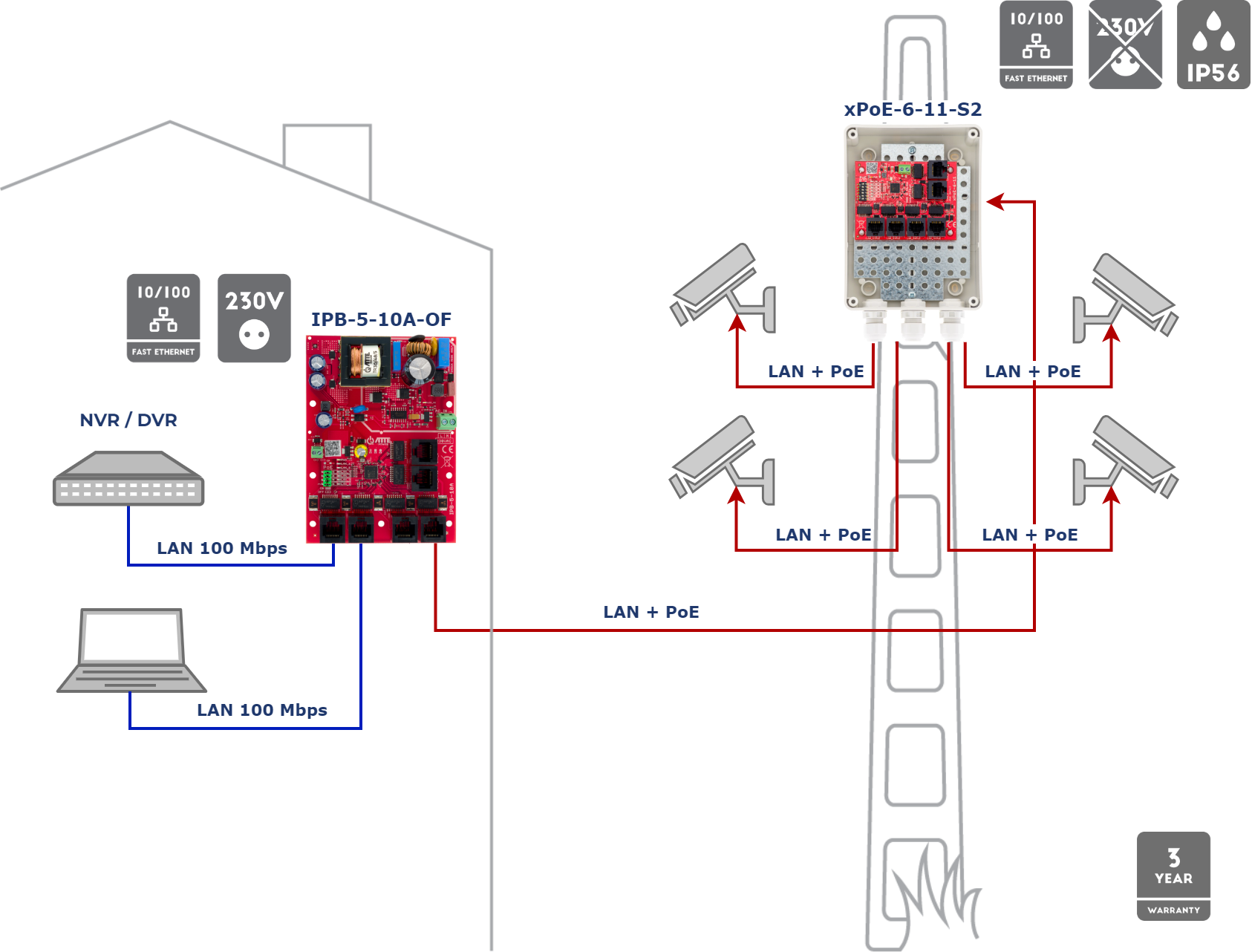

Przykład 4.

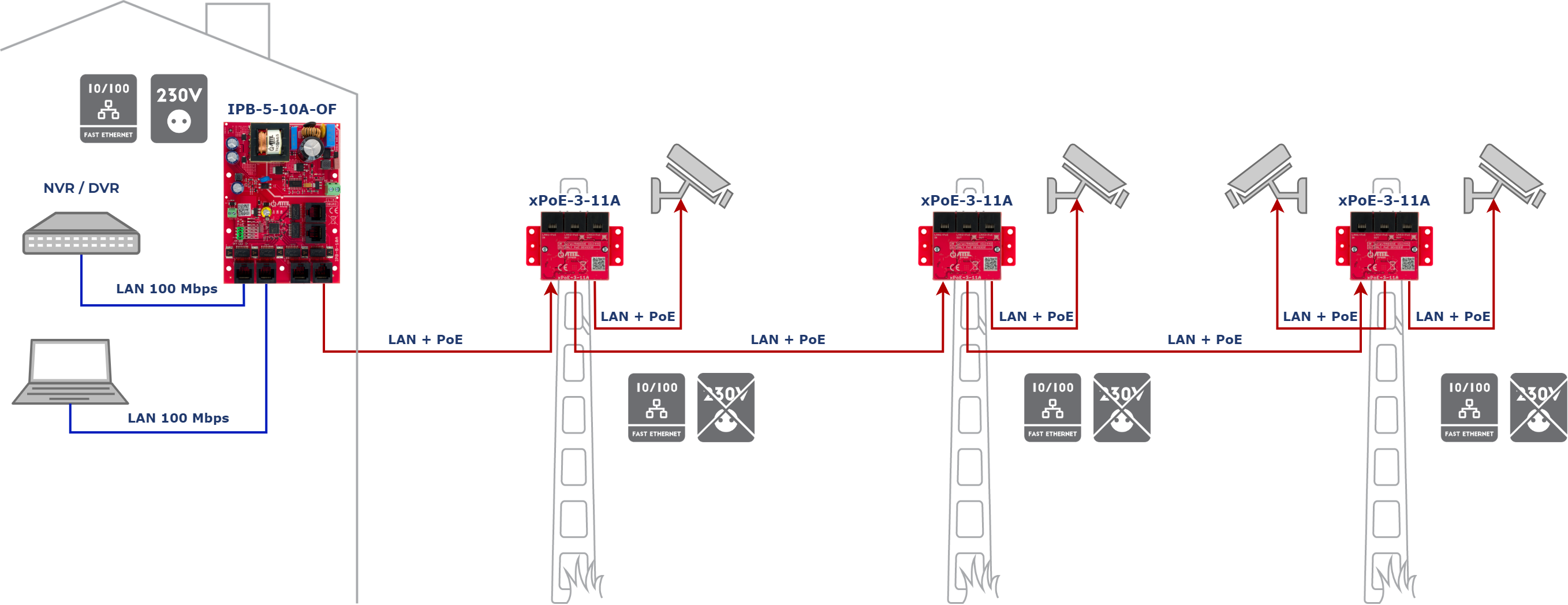

Przykład 5.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

PoE Passive

• IEEE 802.3af
• IEEE 802.3at

Porty LAN:

• 6 × RJ-45 10/100 Mb/s
• 5 × LAN + PoE
• 1 × Uplink

Funkcje portów:

LAN 1–LAN 5: transmisja danych i wyjście PoE

• PoE Passive: do 40 W
• IEEE 802.3at: do 30 W
• IEEE 802.3af: do 15 W
• zasilanie PoE: piny 1,2 (+), 3,6 (+), 4,5 (-), 7,8 (-)

LAN 6: port Uplink bez zasilania PoE

Złącza:

• CON2 (+)(-): wyjście napięcia 55 VDC
• CON1 AC_IN: wejście zasilania sieciowego 230 VAC

Parametry wyjściowe:

• napięcie wyjściowe: 55 VDC ±2%
• moc zasilacza: 90 W – praca ciągła
• sprawność: 93% przy obciążeniu 90 W
• napięcie zasilania PoE dostępne również na złączu śrubowym CON2

Parametry wejściowe:

• napięcie zasilania: 190–260 VAC, 50 Hz

Zabezpieczenia wejścia zasilacza:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe przy 3 A z automatycznym powrotem po ustąpieniu zwarcia
• zabezpieczenie przepięciowe

Zabezpieczenie termiczne zasilacza:

• TSD 130°C
• po zadziałaniu wymagany restart zasilacza

Zabezpieczenia portów:

• LAN 1–LAN 6: zabezpieczenie przeciwprzepięciowe
• LAN 1–LAN 5: zabezpieczenie przeciwzwarciowe 0,75 A przy 25°C i 0,45 A przy 50°C
• po zadziałaniu zabezpieczenia przeciwzwarciowego wymagany jest restart zasilania

Kontrola zasilania na portach:

• LAN 1–LAN 4: zworki PoE
• PoE wyłączone: brak zworki, czerwona dioda LED wewnątrz portu nie świeci
• PoE włączone: założona zworka, czerwona dioda LED wewnątrz portu świeci
• LAN 5: brak kontroli zasilania, PoE jest zawsze aktywne

Sygnalizacja:

• biała dioda LED AC: obecność napięcia sieciowego
• biała dioda LED PWR: obecność napięcia wyjściowego
• zielone diody LED LAN 1–LAN 6: połączenie i transmisja danych
• czerwone diody LED w złączach RJ-45 LAN 1–LAN 5: obecność zasilania PoE na porcie

Pozostałe:

• konstrukcja obudowy: brak – moduł do zabudowy
• montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• temperatura pracy: od -25°C do +50°C

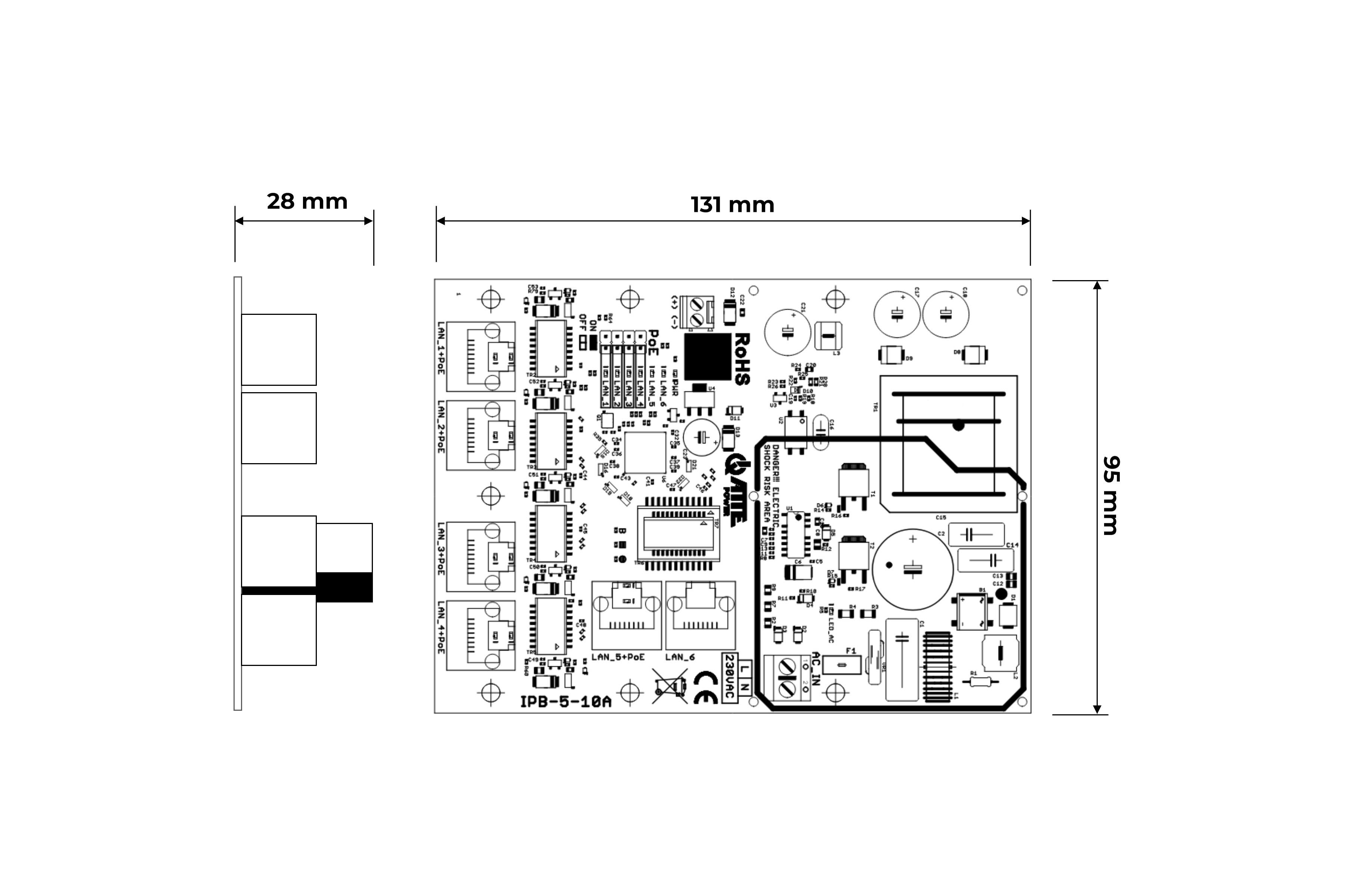

• wymiary: 95 × 131 × 28 mm
• waga: 0,14 kg

• Switch PoE ATTE IPB-5-10A-OF ze zintegrowanym zasilaczem 55 V / 90 W - 1 szt..
