Zestaw do 5 kamer IP ATTE IP-5-11-L3 switch PoE 5P+1UP

To zestaw PoE przeznaczony do budowy systemów monitoringu IP obsługujących do 5 kamer, umieszczony w wytrzymałej obudowie zewnętrznej. Umożliwia zasilanie kamer i transmisję danych jednym przewodem oraz pozwala na instalację wybranych urządzeń nawet do 280 m od punktu dystrybucyjnego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 5 kamer IP: umożliwia zasilanie i podłączenie maksymalnie pięciu kamer w jednym systemie monitoringu.

✔️ Zasilanie i transmisja jednym przewodem: technologia PoE pozwala jednocześnie przesyłać dane oraz zasilać urządzenia za pomocą kabla sieciowego.

✔️ Kompatybilność z popularnymi standardami PoE: współpracuje z urządzeniami zgodnymi z PoE 802.3af, 802.3at oraz PoE Passive.

✔️ Tryb Long Range: zwiększa zasięg transmisji dla wybranych portów do 280 metrów, co ułatwia montaż kamer w oddalonych lokalizacjach.

✔️ Niezależne zabezpieczenia portów PoE: każdy port jest chroniony przed przeciążeniem i zwarciem, co zwiększa bezpieczeństwo pracy całej instalacji.

✔️ Automatyczny powrót do pracy: po usunięciu przyczyny awarii zasilanie na zabezpieczonym porcie zostaje automatycznie przywrócone.

✔️ Indywidualne sterowanie portami: umożliwia niezależne włączanie i wyłączanie zasilania PoE na wybranych portach podczas prac serwisowych.

✔️ Odporna obudowa zewnętrzna: konstrukcja przystosowana do pracy na zewnątrz chroni urządzenia przed wilgocią, opadami i promieniowaniem UV.

✔️ Łatwy montaż okablowania: obudowa pozwala na wygodne prowadzenie przewodów, również zakończonych gotowymi wtykami RJ-45, oraz pozostawienie ich zapasu wewnątrz.

✔️ Możliwość rozbudowy systemu: modułowa budowa ułatwia serwisowanie oraz przyszłe rozszerzenie instalacji o kolejne urządzenia.

Zastosowania:

✔️ Monitoring posesji prywatnych: umożliwia budowę systemu nadzoru obejmującego dom, ogród, bramę wjazdową i teren wokół budynku.

✔️ Parkingi i place manewrowe: pozwala na podłączenie kamer rozmieszczonych na większych odległościach dzięki funkcji Long Range.

✔️ Magazyny i centra logistyczne: sprawdza się przy monitorowaniu placów składowych, stref załadunku oraz ciągów komunikacyjnych.

✔️ Obiekty przemysłowe: umożliwia nadzór nad halami, terenami produkcyjnymi oraz infrastrukturą techniczną rozmieszczoną na dużym obszarze.

✔️ Bramy i ogrodzenia: pozwala na zasilanie kamer kontrolujących punkty wjazdu oraz granice chronionego terenu.

✔️ Farmy fotowoltaiczne: wspiera budowę systemów monitoringu zabezpieczających instalacje energetyczne i urządzenia techniczne.

✔️ Obiekty użyteczności publicznej: może być wykorzystywany do monitorowania szkół, urzędów oraz innych budynków publicznych wraz z ich otoczeniem.

✔️ Tereny zewnętrzne firm i biurowców: umożliwia stworzenie centralnego systemu monitoringu obejmującego parkingi, wejścia oraz przestrzeń wokół obiektu.

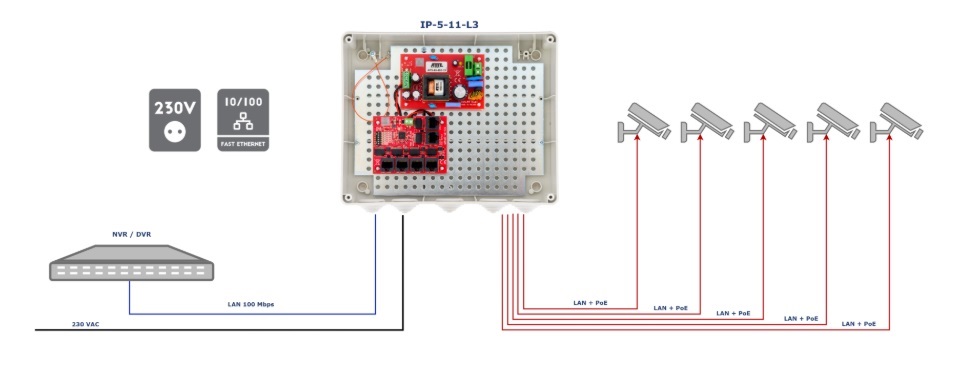

Przykład:

Specyfikacja techniczna:

Porty sieciowe:

• 6 portów RJ-45 10/100 Mbps
• 5 portów PoE
• 1 port Uplink

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

• LAN 1–4: wyjścia PoE dla urządzeń zgodnych z PoE Passive do 40 W, IEEE 802.3af do 15,4 W oraz IEEE 802.3at do 30 W
• LAN 5: wyjście PoE dla urządzeń zgodnych z PoE Passive do 60 W, IEEE 802.3af do 15,4 W oraz IEEE 802.3at do 30 W
• LAN 6: port Uplink bez zasilania PoE

Tryby pracy:

• STANDARD (MODE = OFF): LAN 1–LAN 6 – 10/100 Mbps, zasięg transmisji do 100 m
• LONG RANGE (MODE = ON): LAN 1–LAN 4 – 10 Mbps, zasięg transmisji do 280 m
• LONG RANGE (MODE = ON): LAN 5–LAN 6 – 10/100 Mbps, zasięg transmisji do 100 m

Parametry PoE:

• napięcie wyjściowe PoE: 48 V DC ±2%

Parametry zasilania:

• moc zasilacza: 96 W
• sprawność: 92% przy obciążeniu 90 W
• napięcie wejściowe: 190–260 V AC, 50 Hz

Zabezpieczenia wejścia zasilania:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe 3 A
• elektroniczne zabezpieczenie zwarciowe
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia portów:

• porty LAN 1–LAN 6 (Vin): zabezpieczenie przeciwprzepięciowe
• porty LAN 1–LAN 4: zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem do pracy
• port LAN 5: zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem do pracy

Kontrola zasilania portów:

• możliwość indywidualnego włączania i wyłączania zasilania PoE dla portów LAN 1–LAN 5
• przełącznik OFF – zasilanie PoE wyłączone
• przełącznik ON – zasilanie PoE włączone

Sygnalizacja:

• LED AC (żółta) – obecność napięcia sieciowego
• LED DC (niebieska) – obecność napięcia wyjściowego
• diody LED w portach LAN 1–LAN 5 informujące o obecności zasilania PoE

Montaż:

• montaż naścienny
• uchwyty montażowe w zestawie

Pozostałe:

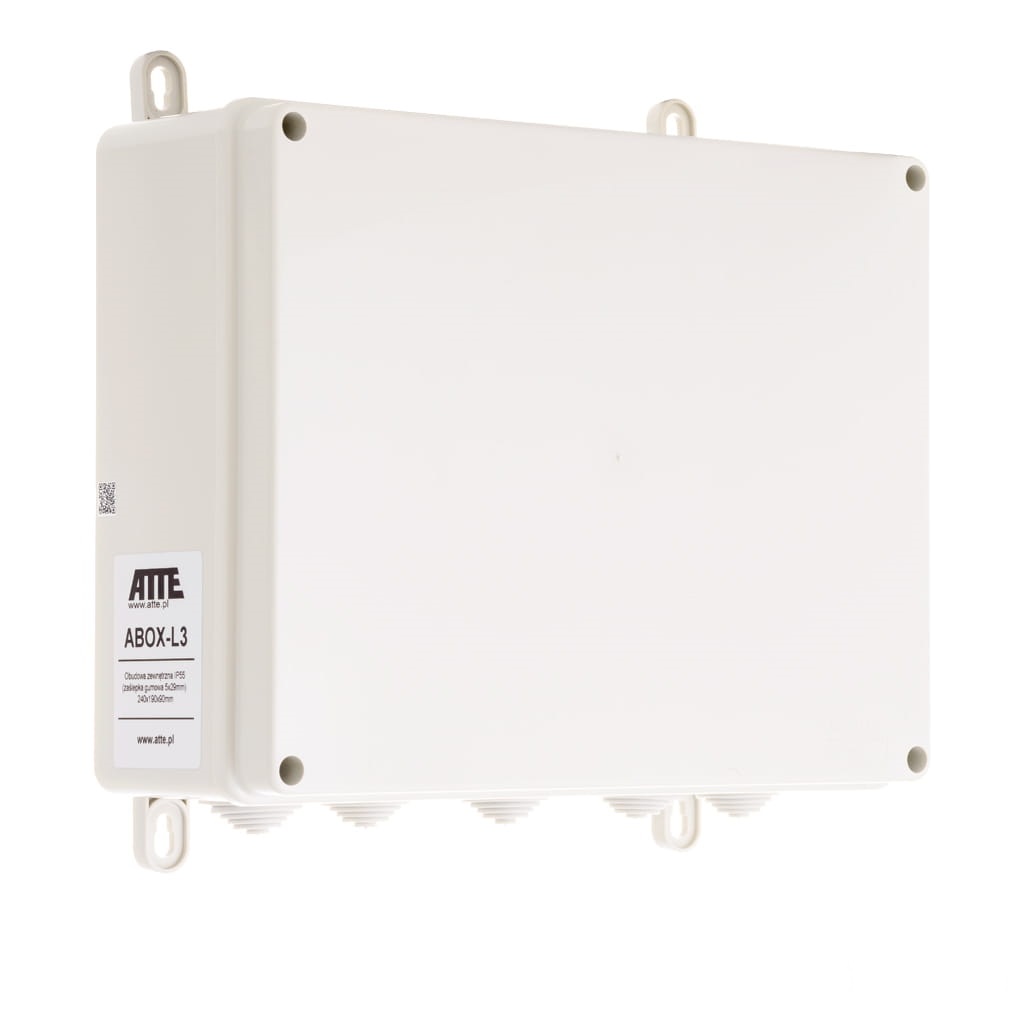

• obudowa: ABOX-L3
• materiał obudowy: tworzywo odporne na promieniowanie UV
• kolor obudowy: szary (RAL 7035)
• systemowa płyta montażowa z otworami w rastrze 10,8 mm
• zaślepki gumowe: 5 × 29 mm
• stopień ochrony: IP55
• temperatura pracy: od -25°C do +50°C
• wymiary: 240 × 190 × 90 mm
• waga: 0,95 kg

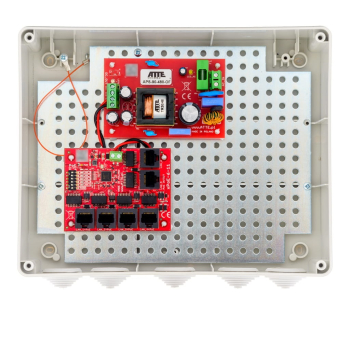

• obudowa zewnętrzna ABOX-L3 - 1 szt.
• zasilacz APS-90-480-OF (96 W) - 1 szt.
• switch PoE xPoE-6-11-OF - 1 szt.
• akcesoria montażowe.
