Zestaw aktywnych konwerterów ATTE xCOAX4-SET  do transmisji Ethernet oraz PoE po koncentryku

Najważniejsze cechy i funkcje urządzenia:

✔️ Transmisja Ethernet po przewodzie koncentrycznym: umożliwia przesyłanie danych i zasilania PoE z wykorzystaniem standardowo stosowanej instalacji koncentrycznej.

✔️ Długi zasięg transmisji: zapewnia transmisję do 1000 m przy przepustowości Mb/s.

✔️ Obsługa standardów PoE: współpracuje ze switchami PoE IEEE 802.3af, IEEE 802.3at oraz PoE Passive.

✔️ Zasilanie urządzeń IP: pozwala zasilać kamery IP oraz inne urządzenia PoE bezpośrednio przez przewód koncentryczny.

✔️ Czytelna sygnalizacja LED: diody informują o zasilaniu, transmisji, dostępnej przepustowości oraz spadku napięcia, ułatwiając diagnostykę instalacji.

✔️ Zasilanie z dowolnego switcha PoE: moduł zasilany jest z dowolnego switcha PoE przez port RJ45, a następnie przekazuje sygnał sieciowy oraz zasilanie PoE przez kabel koncentryczny do modułu xCOAX4-CAM.

✔️ Opcjonalne zasilanie ze złącz śrubowych: urządzenia można dodatkowo zasilać poprzez złącza śrubowe POWER, co pozwala na elastyczność w różnych instalacjach.

✔️ Wysokie napięcie zasilania: dla poprawnego zasilania odbiorników PoE, napięcie musi być wyższe niż 44V DC. Przy zasilaniu ze złącz śrubowych napięciem 55V DC, moc wyjściowa w porcie PoE wzrasta do 60W.

✔️ Sygnalizacja jakości transmisji: w przypadku niskiej jakości przewodu, prędkość transmisji może zostać obniżona do 10Mbps, co jest sygnalizowane diodą na obudowie urządzenia.

✔️ Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w ograniczonej przestrzeni, np. wewnątrz podstawy kamery.

✔️ Praca bez konfiguracji: urządzenie jest gotowe do użycia po podłączeniu, bez konieczności ustawiania parametrów.

✔️ Różne sposoby montażu: uniwersalna podstawka umożliwia instalację w obudowach ABOX, adapterach RACK 19"/10", na płaskiej powierzchni oraz na szynie DIN TH35 z wykorzystaniem adaptera ADD-TH35.

✔️ Szeroki zakres temperatur pracy: urządzenie może pracować w zróżnicowanych warunkach środowiskowych, a do zastosowań zewnętrznych wymaga obudowy o stopniu ochrony co najmniej IP44.

Zastosowania:

✔️ Modernizacja monitoringu analogowego: umożliwia wykorzystanie istniejącego przewodu koncentrycznego do podłączenia kamer IP PoE bez wymiany okablowania.

✔️ Montaż kamer IP PoE: pozwala przesyłać jednocześnie dane i zasilanie PoE do kamer IP za pomocą przewodu koncentrycznego.

✔️ Rozbudowa istniejących instalacji: sprawdza się podczas przechodzenia z monitoringu analogowego na IP przy zachowaniu dotychczasowej infrastruktury kablowej.

✔️ Podłączenie urządzeń sieciowych PoE: umożliwia podłączenie kamer IP oraz innych urządzeń wyposażonych w port Ethernet i zasilanie PoE.

✔️ Instalacje o dużych odległościach: może być stosowany w systemach wymagających transmisji do 500 m przy 100 Mb/s lub do 1000 m przy 10 Mb/s.

✔️ Miejsca z ograniczoną przestrzenią: niewielkie wymiary modułów pozwalają na montaż np. wewnątrz podstawy kamery lub w małych obudowach.

✔️ Szafy i obudowy instalacyjne: dzięki różnym sposobom montażu może być instalowany w obudowach ABOX, szafach RACK, na szynie DIN TH35 lub bezpośrednio na płaskiej powierzchni.

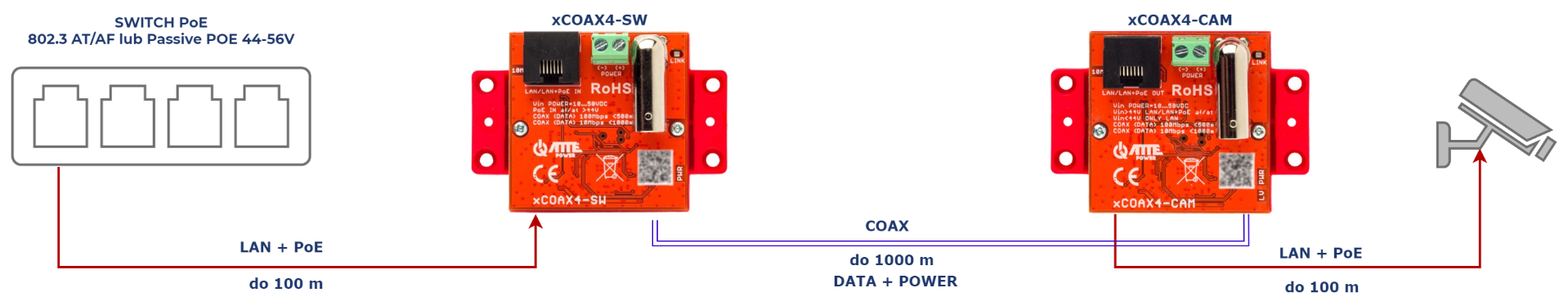

Przykład 1.

Przykład 2.

Przykład 3.

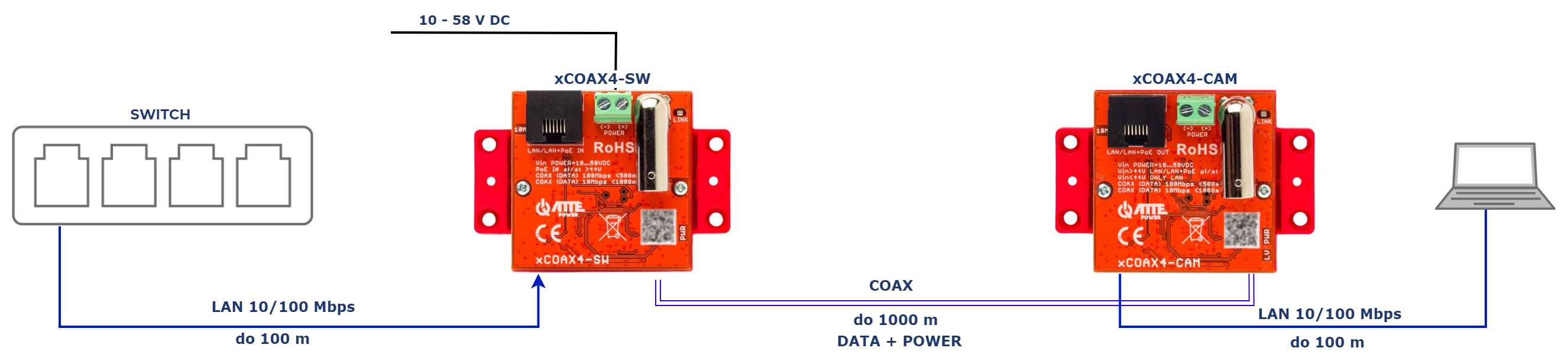

Przykład 4.

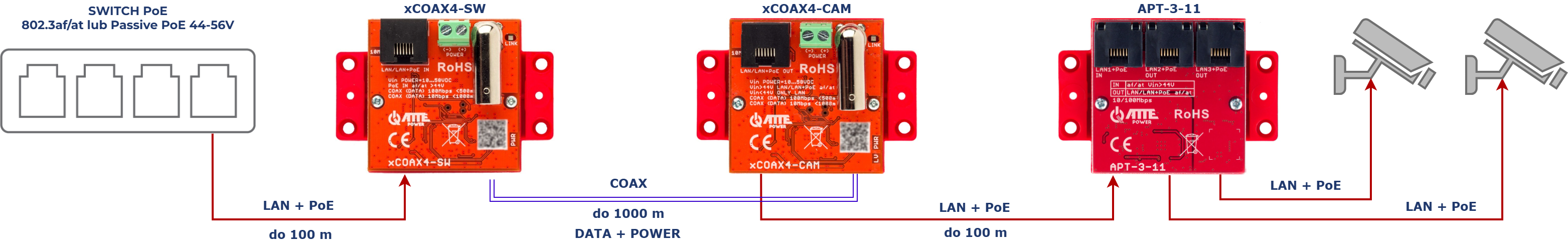

Przykład 5.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Porty LAN:

• LAN/LAN + PoE IN 802.3af/at, PoE Passive
• LAN/LAN + PoE OUT 802.3af/at/bt60

Funkcje portów:

xCOAX4-SW:

• WEJŚCIE PoE (zasilanie toru): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)
• PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)

xCOAX4-CAM:

• Wyjście LAN 10/100Mbps lub
• Wyjście LAN 10/100Mbps+ PoE - Automatyczny wybór standardu zasilania PoE: 802.3 af do 15W / 802.3 at do 30W / 802.3 bt do 60W wyłącznie przy zasilaniu przez złącze śrubowe DC IN napięciem min. 55V

• Złącza śrubowe – alternatywne zasilanie zestawu gdy brak PoE
• Zasilanie 10-58VDC (dla zasilania odbiorników PoE Vin>44V DC) możliwe zarówno od strony nadajnika jak i odbiornika

Zabezpieczenia:

• porty LAN i BNC: zabezpieczenie przepięciowe
• xCOAX4-SW: zabezpieczenie przed zwarciem z automatycznym powrotem

Sygnalizacja pracy:

• PWR LED obecność zasilania
• LED port RJ45 (żółty) - obecność zasilania PoE
• LED port RJ45 (zielony) - link i transmisja danych w torze LAN
• LED 10Mb – transmisja LAN w torze XCOAX z prędkością 10Mbps
• LED LINK przy złączu BNC (zielony) - link i transmisja danych w torze COAX
• LED LV Dioda sygnalizacyjna LowVoltage

Pozostałe:

• długość kabla sieciowego: < 100m
• długość kabla koncentrycznego: < 1000m - odległość xCOAX4-SW do xCOAX4-CAM
• konstrukcja obudowy: podstawa montażowa uniwersalna, kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni
• stopień ochrony: IP20
• temperatura pracy: -25°C...+65°C
• napięcie zasilania: 10 ... 58 VDC (dla zasilania odbiorników PoE Vin>44V DC)
• napięcie wyjściowe (xCOAX4-CAM, dla urządzeń PoE): Vout = Vin (44 ... 58 VDC)
• kontrola zasilania (ETH10-2wire-RX): zworki - zgodnie z tabelą konfiguracji (na ostatniej stronie instrukcji i na etykiecie)
• pobór mocy: 1,35 W (cały tor)
• wymiary: 51 x 51(73) x 21 mm (oba urządzenia takie same wymiary)
• waga: 0,03 kg (oba urządzenia mają taką samą wagę)

• moduł ATTE xCOAX4-SW – 1 szt;
• moduł ATTE xCOAX4-CAM - 1 szt;
• instrukcja.
