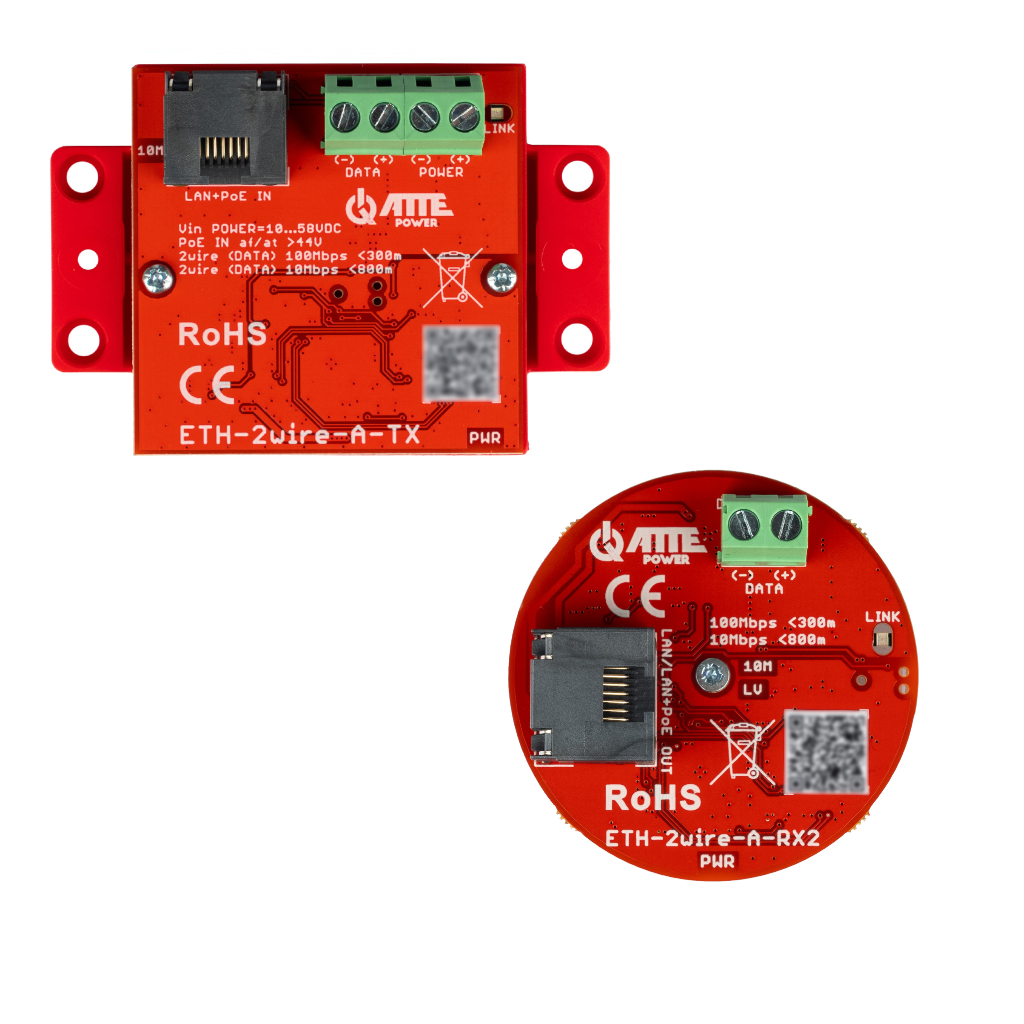

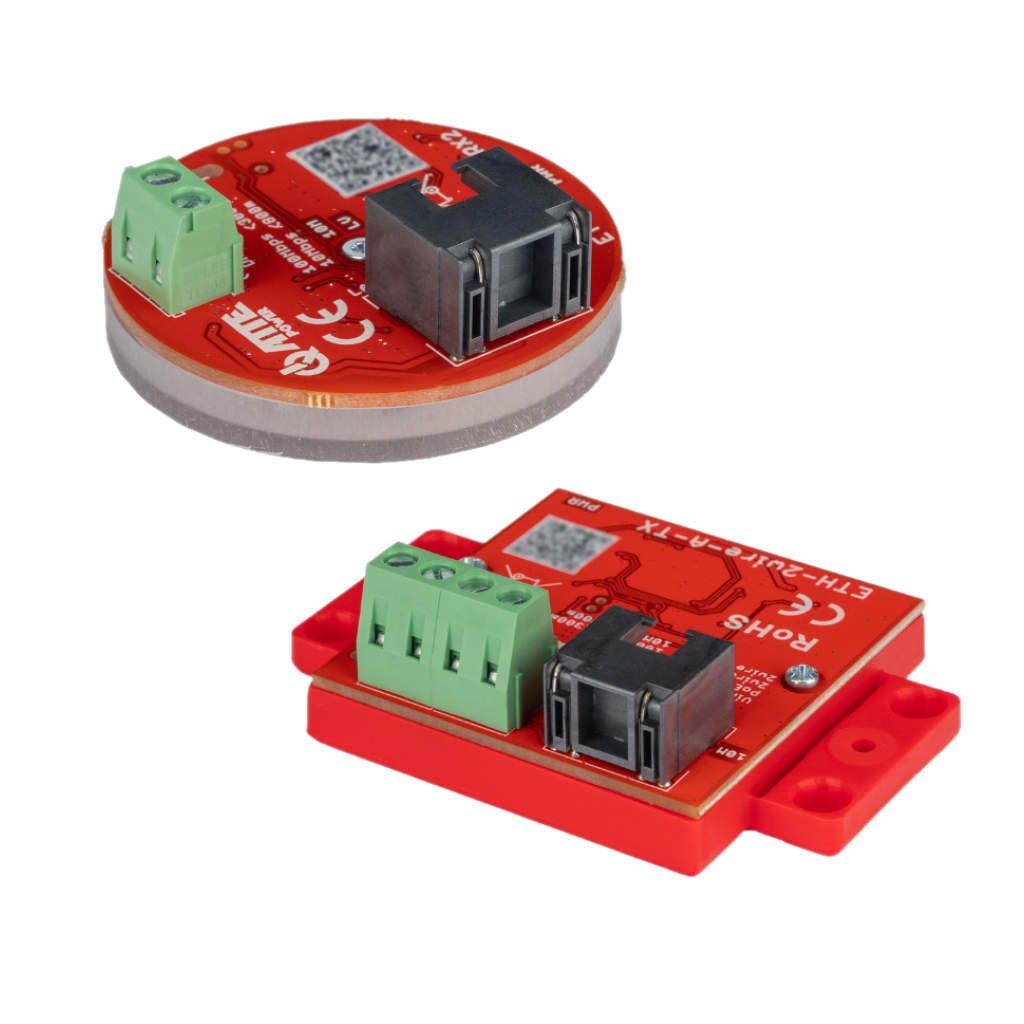

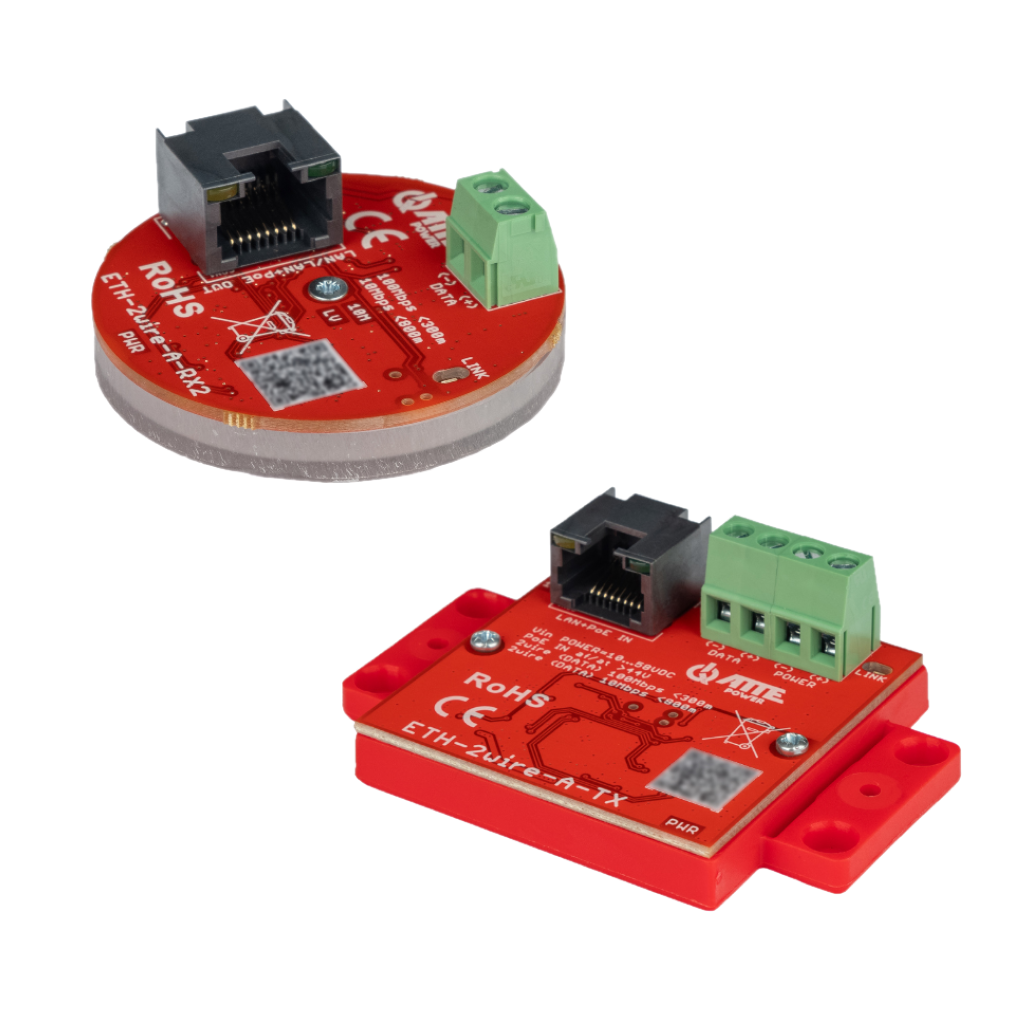

Zestaw do transmisji LAN ATTE ETH-2wire-A-SET2 10/100Mbps + PoE po 2 żyłach

ETH-2wire-A-SET2 to zestaw aktywnych konwerterów umożliwiających przesyłanie danych Ethernet i zasilania PoE po dwóch żyłach przewodu. Pozwala wykorzystać istniejące okablowanie do podłączenia kamer IP, telefonów VoIP lub wideodomofonów bez prowadzenia nowej skrętki.

Najważniejsze cechy i funkcje urządzenia:

✔️ Transmisja po dwóch żyłach: zestaw przesyła dane sieciowe i zasilanie PoE z wykorzystaniem jednej pary przewodów.

✔️ Duży zasięg połączenia: przy użyciu jednej pary przewodu UTP umożliwia transmisję 100 Mb/s do 300 m lub 10 Mb/s do 800 m.

✔️ Automatyczne dopasowanie prędkości: przepustowość jest dobierana zgodnie ze stabilnością połączenia, bez konieczności ręcznej konfiguracji.

✔️ Zasilanie ze switcha PoE: nadajnik może być zasilany przez port PoE IN ze źródła zgodnego z IEEE 802.3af, IEEE 802.3at lub PoE Passive.

✔️ Wyjście PoE dla urządzenia końcowego: odbiornik umożliwia zasilanie podłączonego urządzenia w standardzie IEEE 802.3af, IEEE 802.3at lub IEEE 802.3bt.

✔️ Alternatywne zasilanie nadajnika: złącze śrubowe POWER pozwala zastosować zewnętrzny zasilacz o napięciu wyższym niż 44 V.

✔️ Kontrola stanu połączenia: diody LED informują o zasilaniu, transmisji między modułami, pracy z prędkością 10 Mb/s oraz zbyt niskim napięciu.

✔️ Diagnostyka spadku napięcia: wskaźnik LV sygnalizuje spadek napięcia na odbiorniku poniżej 44 V, co ułatwia wykrycie problemów z zasilaniem.

✔️ Kompaktowa konstrukcja: niewielkie rozmiary modułów umożliwiają montaż w puszkach instalacyjnych i innych ograniczonych przestrzeniach.

✔️ Różne sposoby montażu: nadajnik można zamocować w obudowach ABOX, adapterach RACK, na płaskiej powierzchni lub na szynie TH35 przy użyciu adaptera ADD-TH35.



Zastosowania:

✔️ Kamery IP PoE: zestaw umożliwia podłączenie i zasilanie kamery przez dwie żyły istniejącego przewodu.

✔️ Modernizacja instalacji monitoringu: pozwala zamontować urządzenia IP bez wymiany starego okablowania na pełną skrętkę sieciową.

✔️ Telefony VoIP: umożliwia wykorzystanie istniejących przewodów telefonicznych do transmisji danych Ethernet i zasilania urządzenia.

✔️ Wideodomofony IP: sprawdza się podczas wymiany tradycyjnego domofonu na system IP z użyciem dotychczasowych przewodów.

✔️ Długie połączenia sieciowe: przy zastosowaniu pary przewodu UTP zapewnia transmisję 100 Mb/s do 300 m lub 10 Mb/s do 800 m.

✔️ Instalacje w ograniczonej przestrzeni: kompaktowy odbiornik można umieścić w puszce podtynkowej lub innym trudno dostępnym miejscu.

✔️ Przesył danych po przewodzie telefonicznym: zestaw pozwala wykorzystać dwie dostępne żyły do dwukierunkowej komunikacji Ethernet.

✔️ Montaż w obudowach i rozdzielnicach: nadajnik można instalować w systemie ABOX, adapterach RACK, na płaskiej powierzchni lub na szynie TH35.

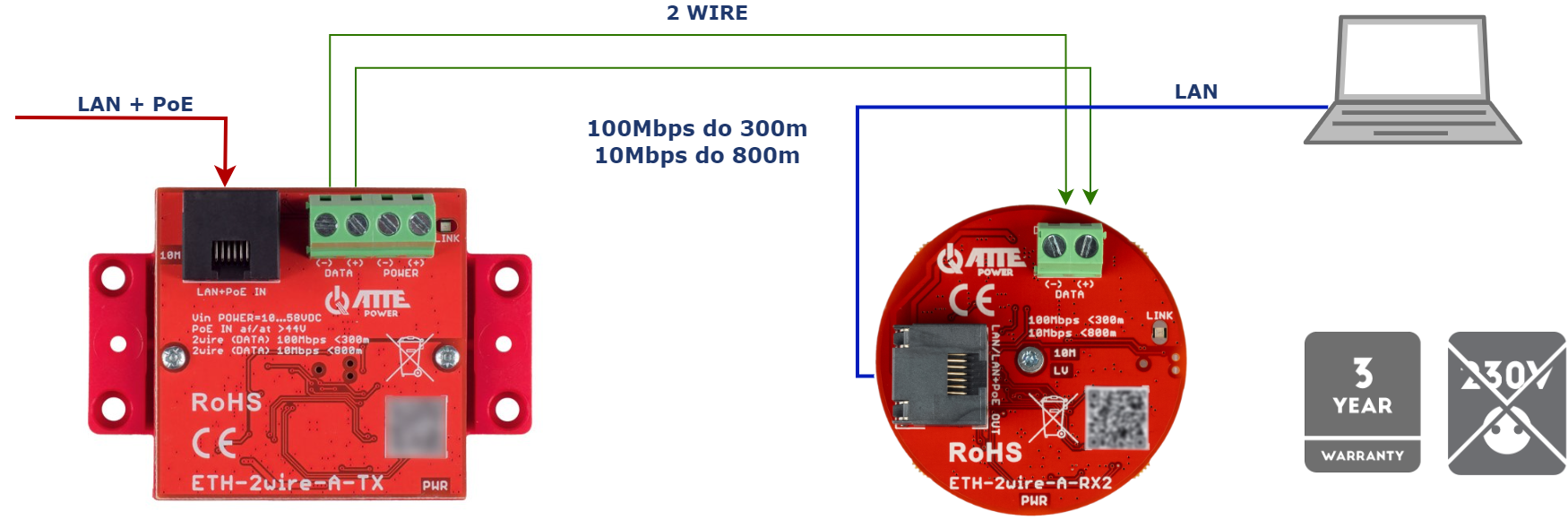

Przykład 1.

Podstawowe zastosowanie ETH-2wire-A-SET2 do transmisji Ethernet na dwóch przewodach.

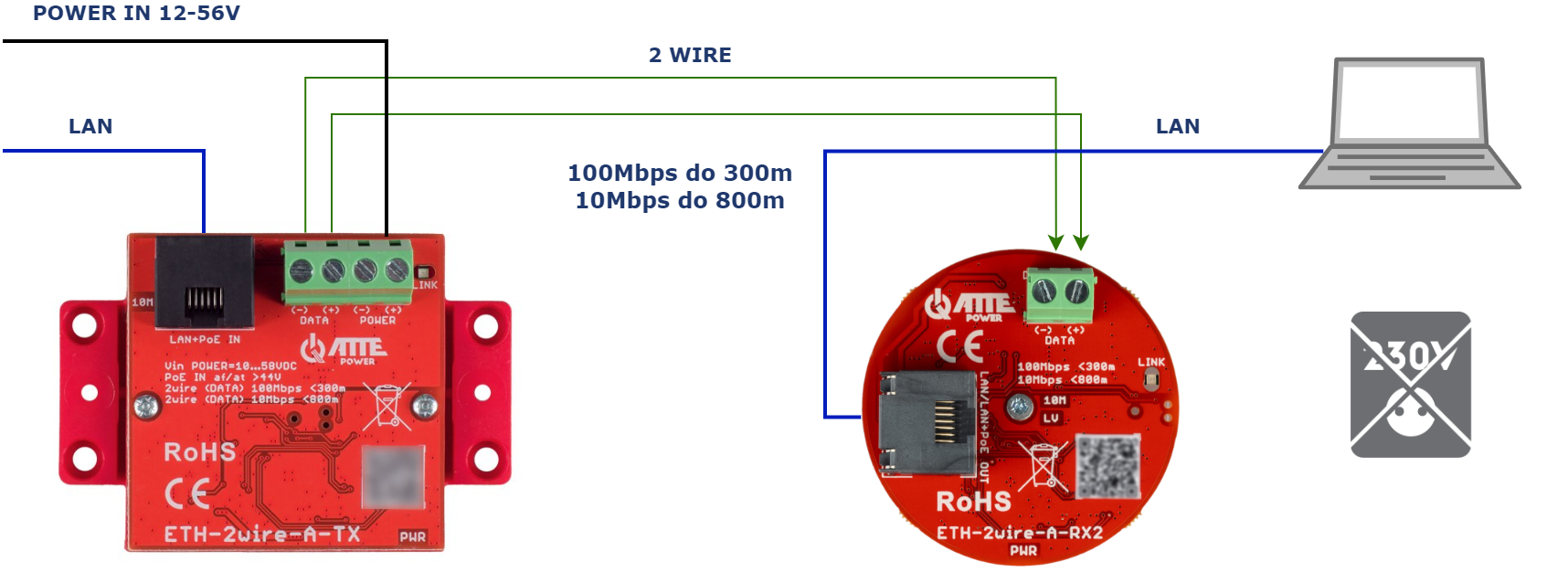

 Przykład 2.

zastosowania ETH-2wire-A-SET2 do transmisji Ethernet na dwóch przewodach zasilając moduły z zasilacza zewnętrznego.

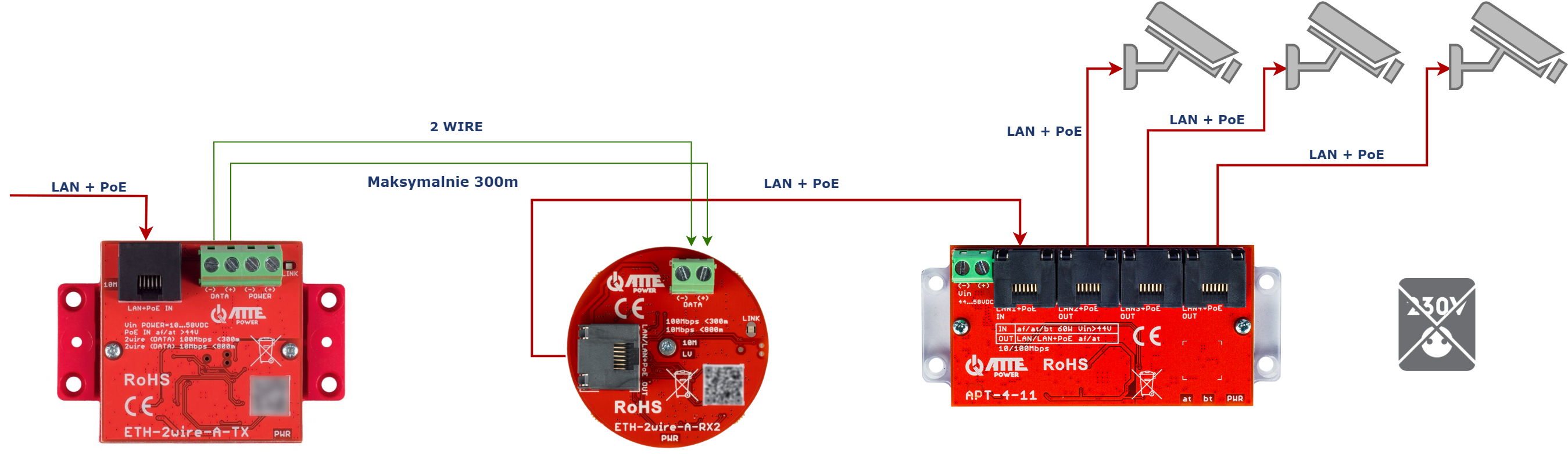

Przykład 3.

zastosowania ETH-2wire-A-SE2 do zasilenia 3 kamer IP PoE po dwóch przewodach w połączeniu z switchem APT-4-11.

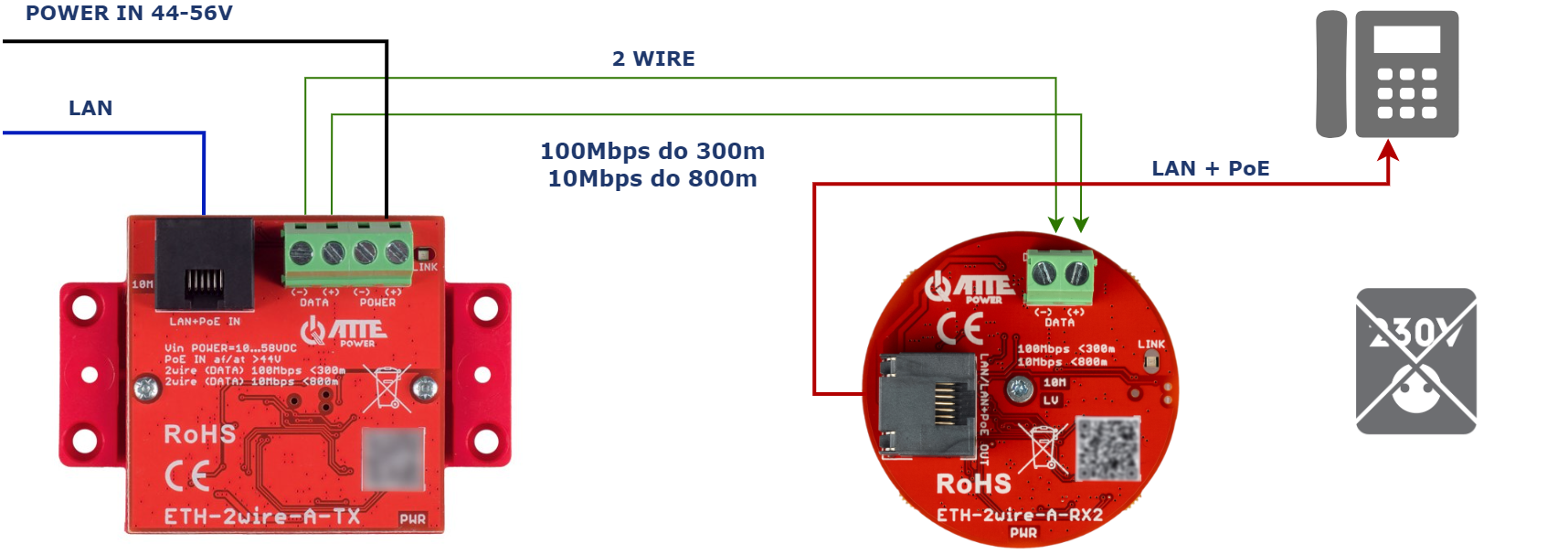

Przykład 4.

zastosowania ETH-2wire-A-SET2 do zasilenia telefonu VOIP zasilając urządzenie z zasilacza zewnętrznego.



Specyfikacja techniczna:

Obsługiwane standardy PoE:

PoE Passive

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

Porty LAN:

• 1 × RJ-45 100 Mb/s

Złącza:

• RJ-45
• listwa śrubowa do przewodów 0,32–3,3 mm² (22–12 AWG)

Funkcje nadajnika ETH-2wire-A-TX:

• PoE IN: zasilanie toru z linii PoE
• PoE Passive: do 30 W
• IEEE 802.3at: do 30 W
• IEEE 802.3af: do 15 W
• piny PoE: 1,2 (V+/-), 3,6 (V+/-) oraz/lub 4,5 (V+/-), 7,8 (V+/-)
• POWER: alternatywne zasilanie toru przy braku PoE
• DATA: transmisja danych i zasilania po 2 przewodach

Funkcje odbiornika ETH-2wire-A-RX2:

• PoE OUT: zasilanie urządzeń PoE
• obsługiwane standardy wyjściowe: IEEE 802.3af/at/bt
• piny PoE: 1,2 (V-), 3,6 (V+), 4,5 (V+), 7,8 (V-)
• POWER: alternatywne zasilanie
• DATA: transmisja danych i zasilania po 2 przewodach

Parametry wejściowe:

ETH-2wire-A-TX:

• Vin PoE: 24–56 VDC
• Vin POWER: 12–56 VDC

ETH-2wire-A-RX2:

• Vin: 12–56 VDC

Parametry wyjściowe:

ETH-2wire-A-TX:

• Vout DATA = Vin

ETH-2wire-A-RX2:

• Vout = Vin, 44–56 VDC dla urządzeń PoE

Pobór mocy:

• 1,35 W dla całego toru

Zasięg transmisji 2WIRE:

• maksymalna odległość między ETH-2wire-A-TX a ETH-2wire-A-RX2: poniżej 800 m
• wymagane 2 pojedyncze skręcone przewody, np. 1 para skrętki UTP
• rzeczywisty zasięg zależy od rodzaju, długości i jakości przewodu oraz liczby połączeń pośrednich

Długość przewodów sieciowych:

• switch PoE–ETH-2wire-A-TX: poniżej 100 m
• ETH-2wire-A-RX2–odbiornik PoE: poniżej 100 m

Zabezpieczenia:

• porty LAN i DATA: zabezpieczenie przepięciowe
• porty POWER: zabezpieczenie przed odwrotną polaryzacją
• port PoE IN nadajnika: zabezpieczenie przeciążeniowe 0,6 A

Sygnalizacja:

• dioda LED PWR: obecność zasilania
• żółta dioda LED w porcie RJ-45: obecność zasilania PoE
• zielona dioda LED w porcie RJ-45: połączenie i transmisja danych w torze LAN
• zielona dioda LED LINK: połączenie i transmisja danych w torze 2WIRE
• dioda LED 10M: transmisja LAN w torze 2WIRE z prędkością 10 Mb/s
• dioda LED LV: niskie napięcie poniżej 44 V

Pozostałe:

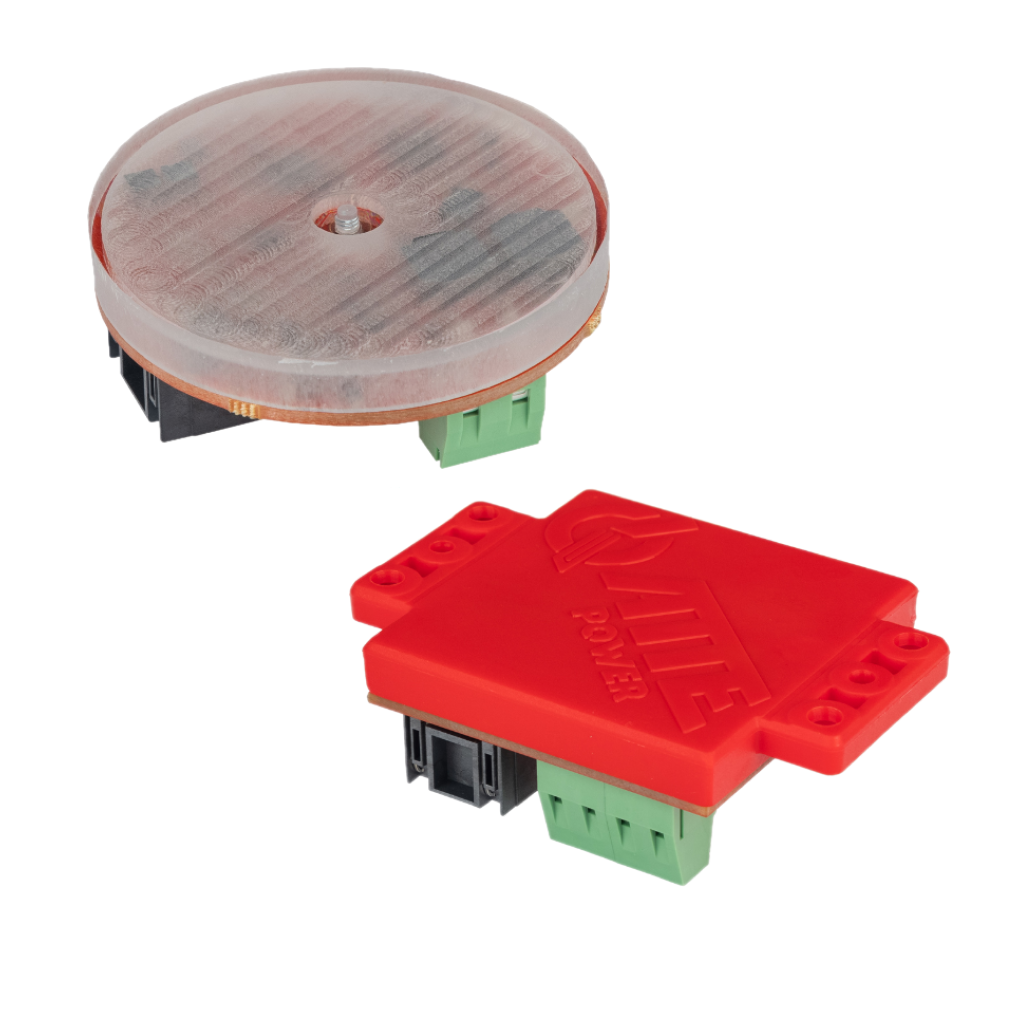

• obudowa nadajnika ETH-2wire-A-TX: uniwersalna podstawa montażowa
• obudowa odbiornika ETH-2wire-A-RX2: poliwęglan
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +65°C

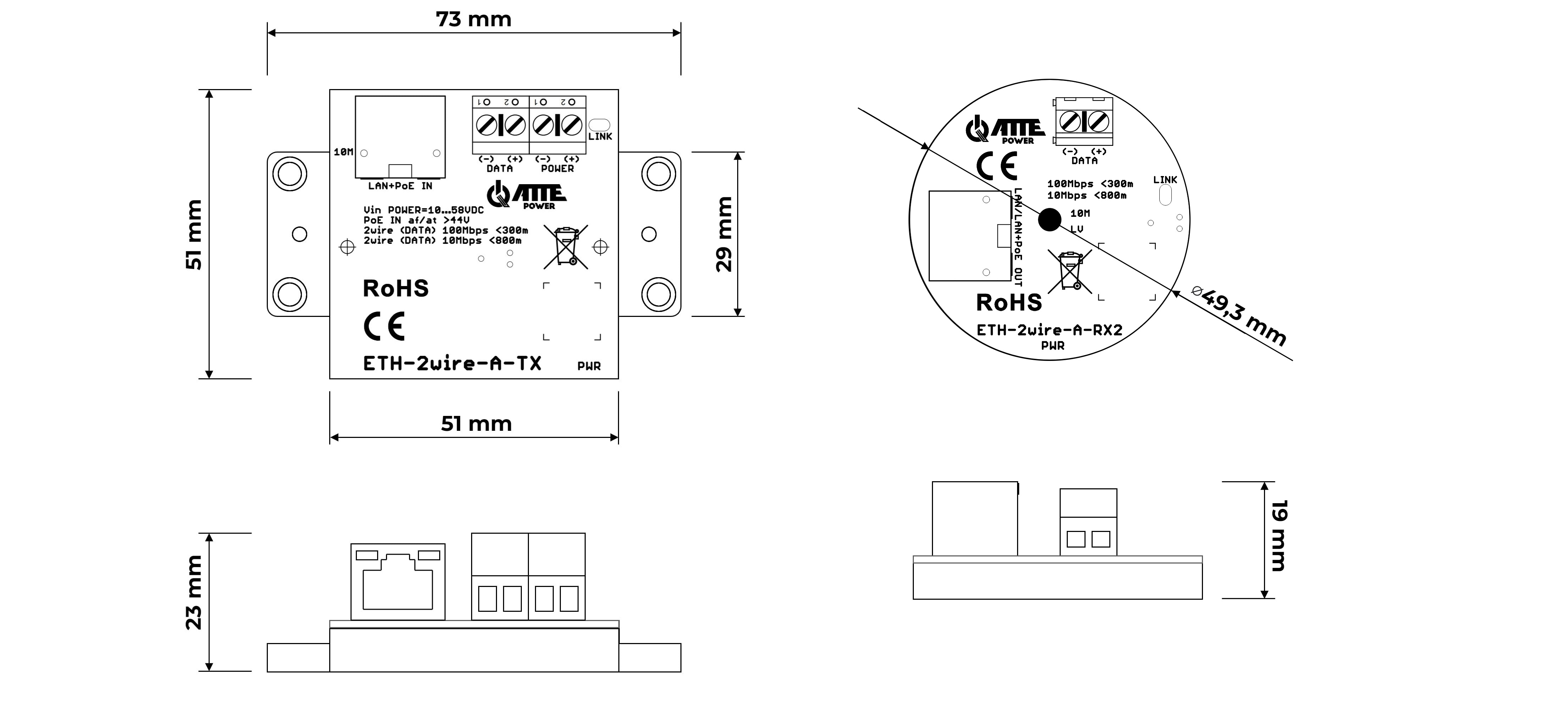

• wymiary ETH-2wire-A-TX: 51 × 51 (73) × 23 mm
• wymiary ETH-2wire-A-RX2: 51 × 51 (73) × 23 mm
• waga ETH-2wire-A-TX: 0,028 kg
• waga ETH-2wire-A-RX2: 0,019 kg

W zestawie:

• Nadajnik ATTE ETH-2wire-A-TX - 1 szt.
• Odbiornik ATTE ETH-2wire-A-RX2 - 1 szt.
