Zestaw do 5 kamer ATTE IP-5-11-M2 switch PoE 5P+1UP

IP-5-11-M2 to zestaw PoE przeznaczony do budowy systemów monitoringu IP obsługujących do 5 kamer. Umożliwia jednoczesne zasilanie i transmisję danych jednym przewodem sieciowym, a dzięki funkcji Long Range pozwala podłączać kamery oddalone nawet o 280 metrów.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 5 kamer IP: zestaw umożliwia budowę kompletnego systemu monitoringu dla maksymalnie pięciu kamer sieciowych.

✔️ Zgodność z PoE 802.3af/at i PoE Passive: współpracuje z szeroką gamą kamer IP oraz innych urządzeń wykorzystujących zasilanie PoE.

✔️ Funkcja Long Range: pozwala zwiększyć zasięg transmisji danych do 280 m na wybranych portach, co ułatwia instalację kamer w odległych lokalizacjach.

✔️ Zasilanie i transmisja jednym przewodem: dane i energia przesyłane są tym samym kablem Ethernet, co upraszcza wykonanie instalacji.

✔️ Port PoE o zwiększonej mocy: port LAN 5 zapewnia do 60 W mocy, umożliwiając zasilanie bardziej wymagających urządzeń.

✔️ Zabezpieczenia portów PoE: każdy port wyposażono w ochronę przed przeciążeniem i zwarciem, co zwiększa bezpieczeństwo pracy systemu.

✔️ Indywidualne sterowanie portami: użytkownik może niezależnie włączać lub wyłączać zasilanie PoE na poszczególnych portach podczas prac serwisowych.

✔️ Sygnalizacja LED: diody informują o obecności zasilania oraz stanie pracy urządzenia, ułatwiając kontrolę instalacji.

✔️ Obudowa do zastosowań zewnętrznych: odporna na warunki atmosferyczne konstrukcja chroni elementy systemu podczas pracy na zewnątrz budynków.

✔️ Miejsce na organizację okablowania: obudowa umożliwia uporządkowane prowadzenie przewodów oraz pozostawienie ich zapasu wewnątrz instalacji.

Zastosowania:

✔️ Monitoring parkingów i placów manewrowych: umożliwia zasilanie i podłączenie kamer rozmieszczonych na dużych, otwartych przestrzeniach.

✔️ Magazyny i centra logistyczne: sprawdza się w systemach nadzoru obejmujących budynki magazynowe oraz tereny wokół obiektów.

✔️ Osiedla mieszkaniowe i posesje prywatne: pozwala stworzyć centralny system monitoringu obejmujący budynki, wjazdy i ciągi komunikacyjne.

✔️ Zakłady produkcyjne i tereny przemysłowe: umożliwia budowę monitoringu w rozległych obiektach wymagających niezawodnego zasilania kamer PoE.

✔️ Bramy wjazdowe i ogrodzenia: dzięki zwiększonemu zasięgowi transmisji pozwala instalować kamery w znacznej odległości od punktu dystrybucyjnego.

✔️ Farmy fotowoltaiczne i infrastruktura techniczna: może być wykorzystywany do nadzoru rozproszonych instalacji znajdujących się na otwartych terenach.

✔️ Budynki biurowe i handlowe: umożliwia monitoring otoczenia obiektu, parkingów oraz stref dostępu do budynku.

✔️ Obiekty sportowe i rekreacyjne: pozwala na zasilanie i obsługę kamer monitorujących rozległe tereny zewnętrzne.

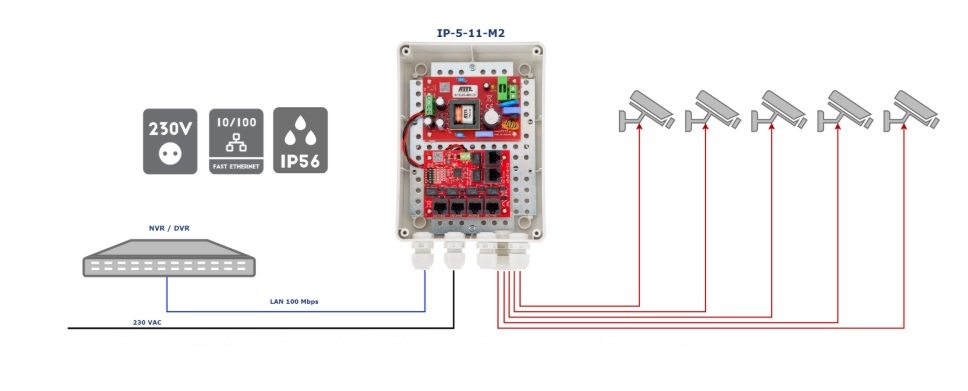

Przykład 1:

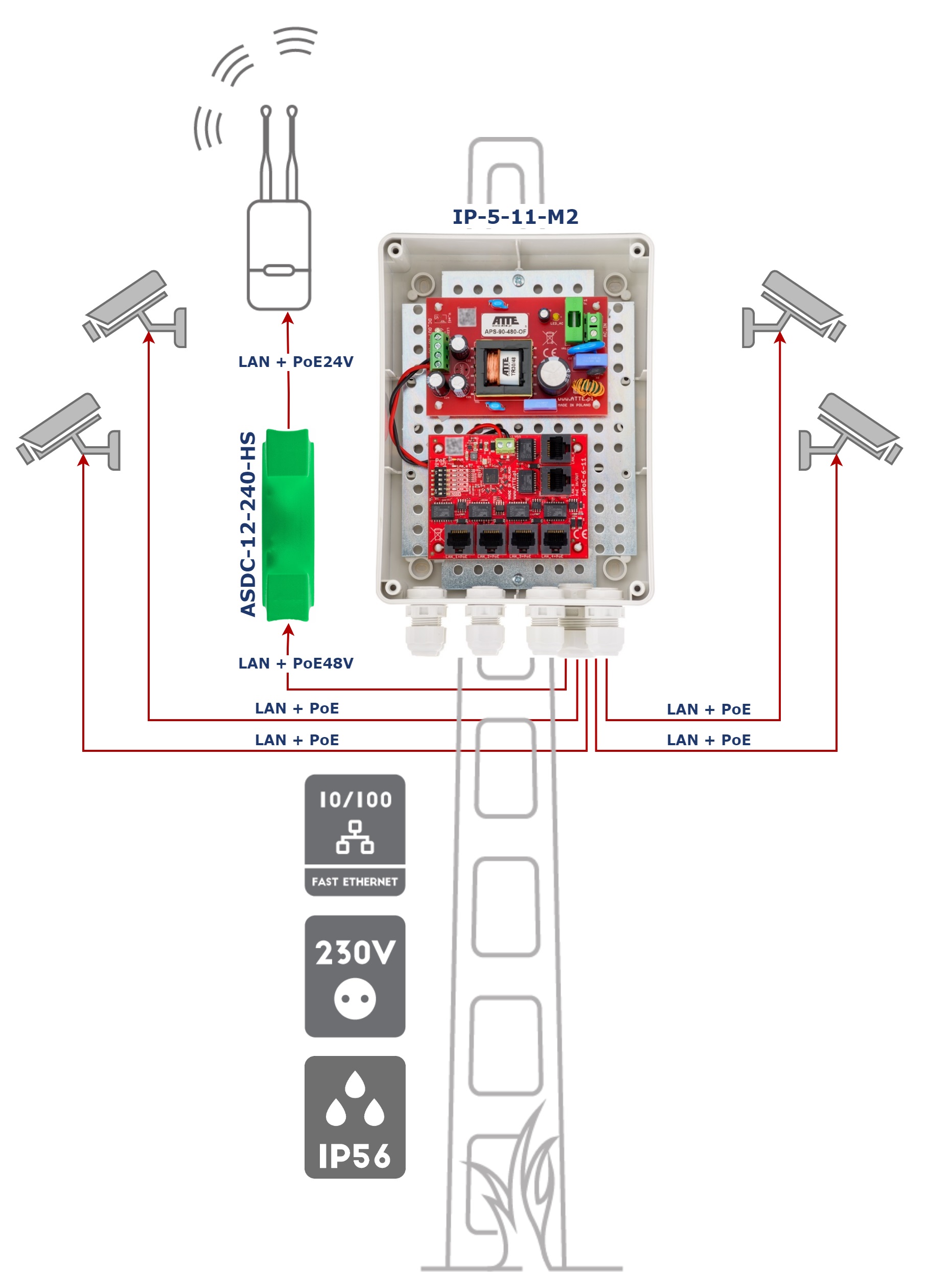

Przykład 2:

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Porty sieciowe:

• 5 portów PoE 10/100 Mbps
• 1 port Uplink 10/100 Mbps

Funkcje portów:

LAN 1–4:

• wyjście PoE dla urządzeń PoE Passive (do 40 W)
• wyjście PoE dla urządzeń IEEE 802.3af (do 15,4 W)
• wyjście PoE dla urządzeń IEEE 802.3at (do 30 W)

LAN 5:

• wyjście PoE (Vin > 48 V DC) dla urządzeń PoE Passive (do 60 W)
• wyjście PoE dla urządzeń IEEE 802.3af (do 15,4 W)
• wyjście PoE dla urządzeń IEEE 802.3at (do 30 W)

LAN 6:

• port Uplink bez zasilania PoE

Tryby pracy:

STANDARD:

• prędkość transmisji LAN 1–LAN 6: 10/100 Mbps
• maksymalny zasięg transmisji: 100 m

LONG RANGE:

LAN 1–LAN 4: 10 Mbps

• maksymalny zasięg transmisji: do 280 m

LAN 5–LAN 6: 10/100 Mbps

• maksymalny zasięg transmisji: do 100 m

Parametry wyjściowe:

• napięcie wyjściowe PoE: 48 V DC ±2%

Parametry wejściowe:

• napięcie wejściowe: 190–260 V AC, 50 Hz
• moc zasilacza: 96 W
• sprawność: 92% przy obciążeniu 90 W

Zabezpieczenia wejścia:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia wyjścia:

• elektroniczne zabezpieczenie przeciążeniowe 3 A
• elektroniczne zabezpieczenie zwarciowe (po usunięciu zwarcia może być wymagany restart zasilacza)
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia portów:

• porty LAN 1–LAN 6 (Vin): zabezpieczenie przeciwprzepięciowe
• porty LAN 1–LAN 4: zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem do pracy
• port LAN 5: zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem do pracy

Kontrola zasilania portów:

• indywidualne włączanie i wyłączanie zasilania PoE dla portów LAN 1–LAN 5
• przełącznik OFF – zasilanie PoE wyłączone
• przełącznik ON – zasilanie PoE włączone

Sygnalizacja:

zasilacz APS-90-480-OF:

• LED AC (żółta) – obecność napięcia sieciowego
• LED DC (niebieska) – obecność napięcia wyjściowego

switch xPoE-6-11-OF:

• diody LED w gniazdach LAN 1–LAN 5 informujące o obecności zasilania PoE

Pozostałe:

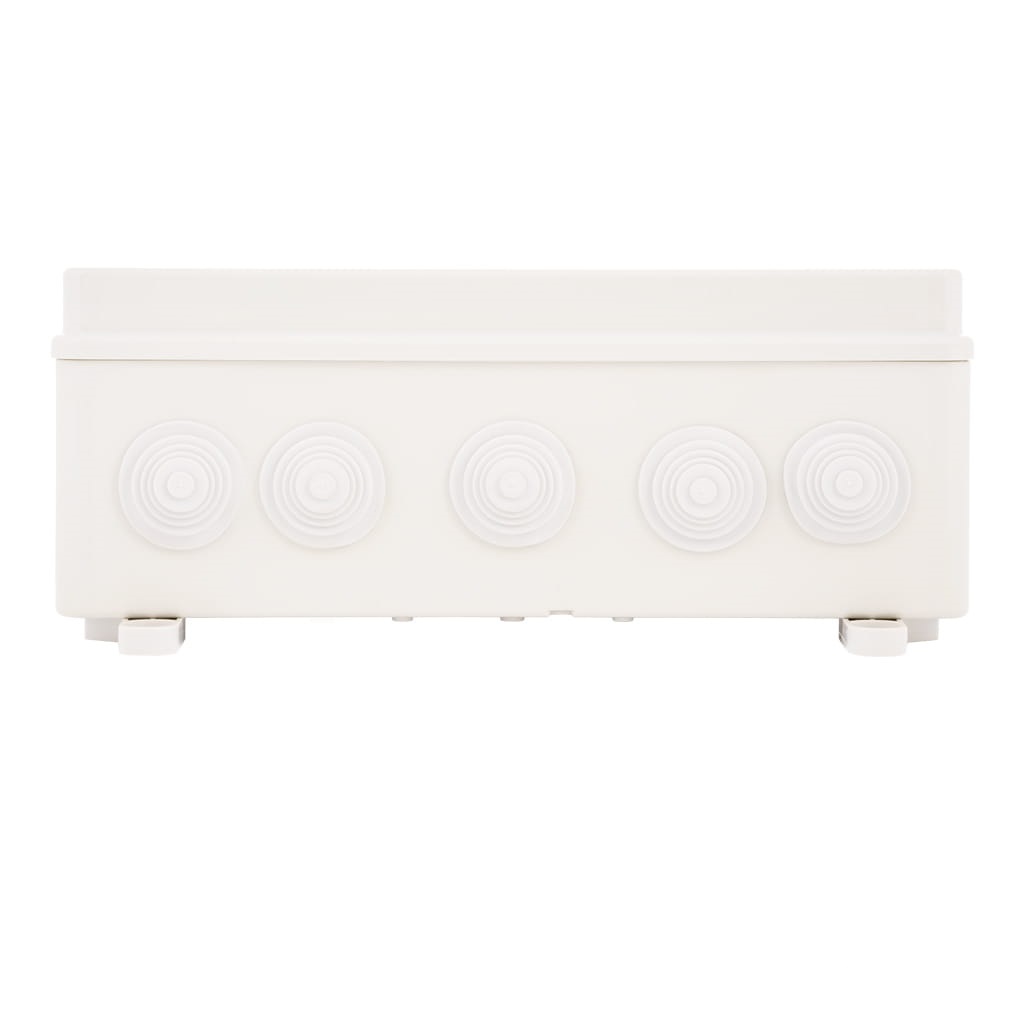

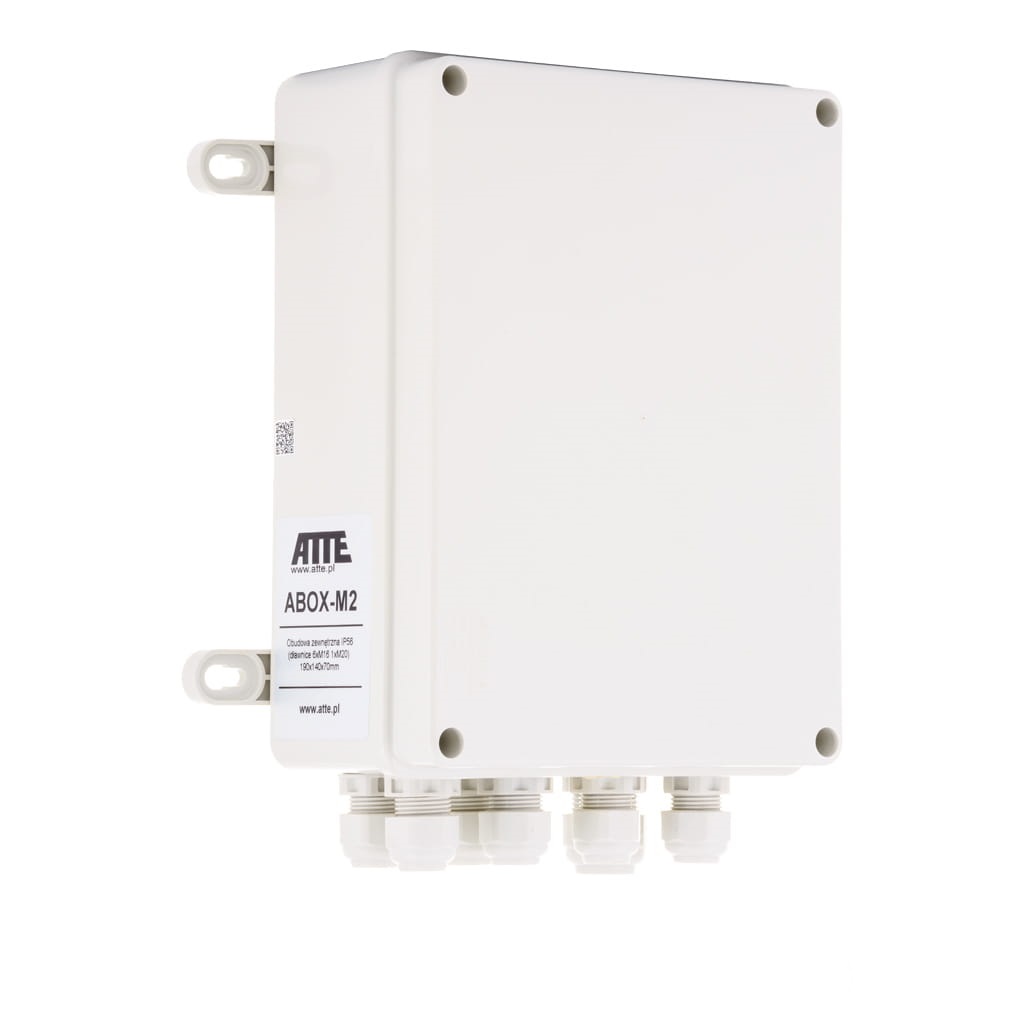

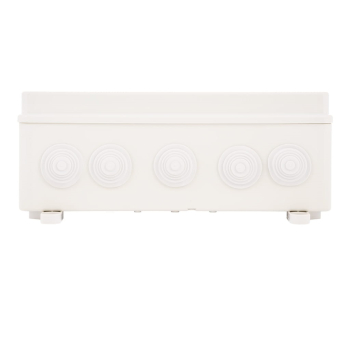

• obudowa: ABOX-M2
• materiał obudowy: tworzywo sztuczne
• kolor obudowy: szary (RAL 7035)
• systemowa płyta montażowa z otworami w rastrze 10,8 mm
• zamontowane dławnice: 6 × M16 oraz 1 × M20

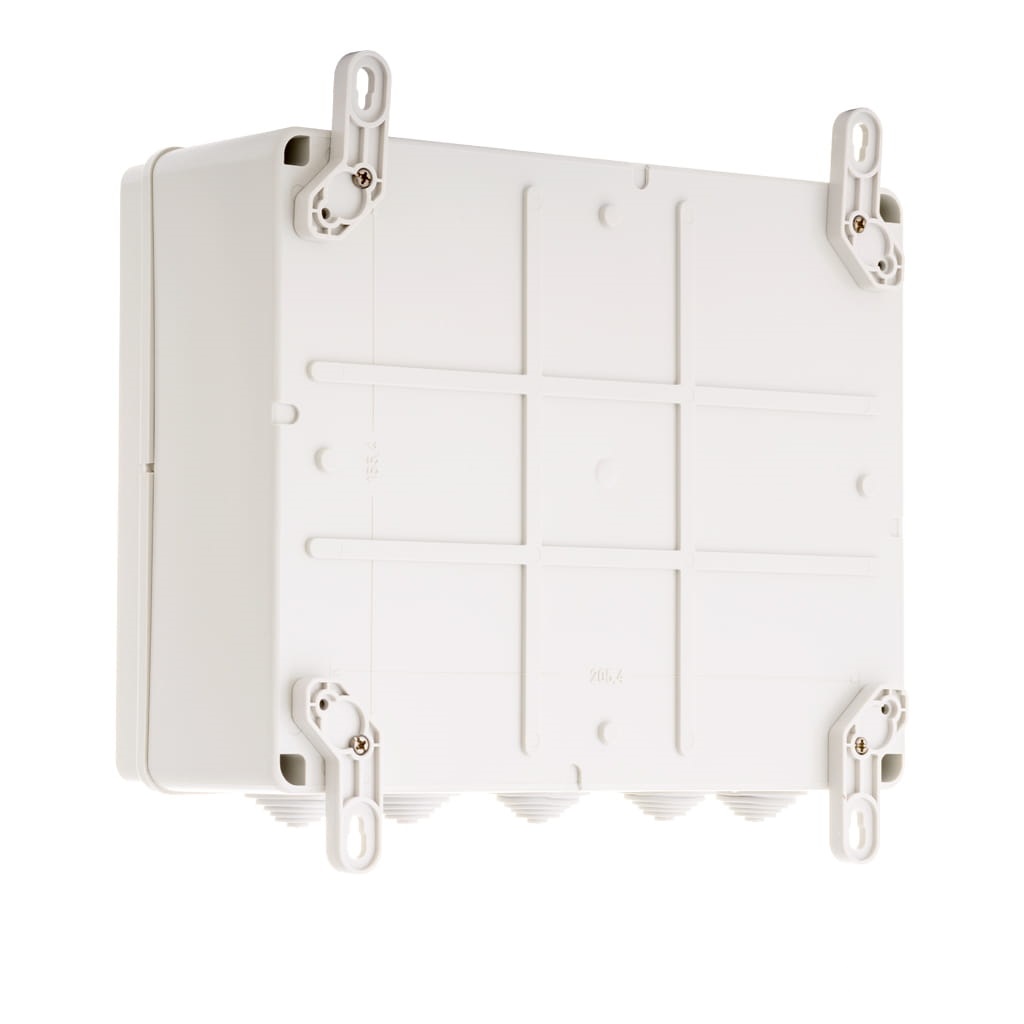

• montaż: naścienny
• uchwyty montażowe w zestawie
• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• wymiary: 190 × 140 × 70 mm
• waga: 0,71 kg

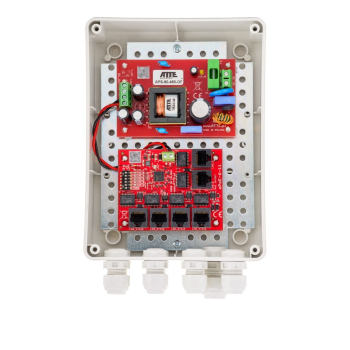

• obudowa zewnętrzna ABOX-M2 - 1 szt.
• zasilacz APS-90-480-OF (96 W) - 1 szt.
• switch PoE xPoE-6-11-OF - 1 szt.
• akcesoria montażowe.
