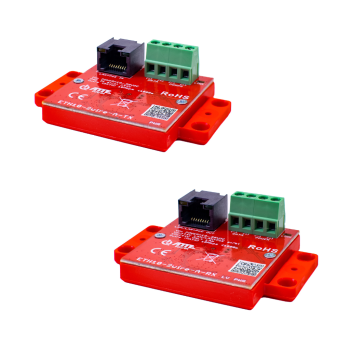

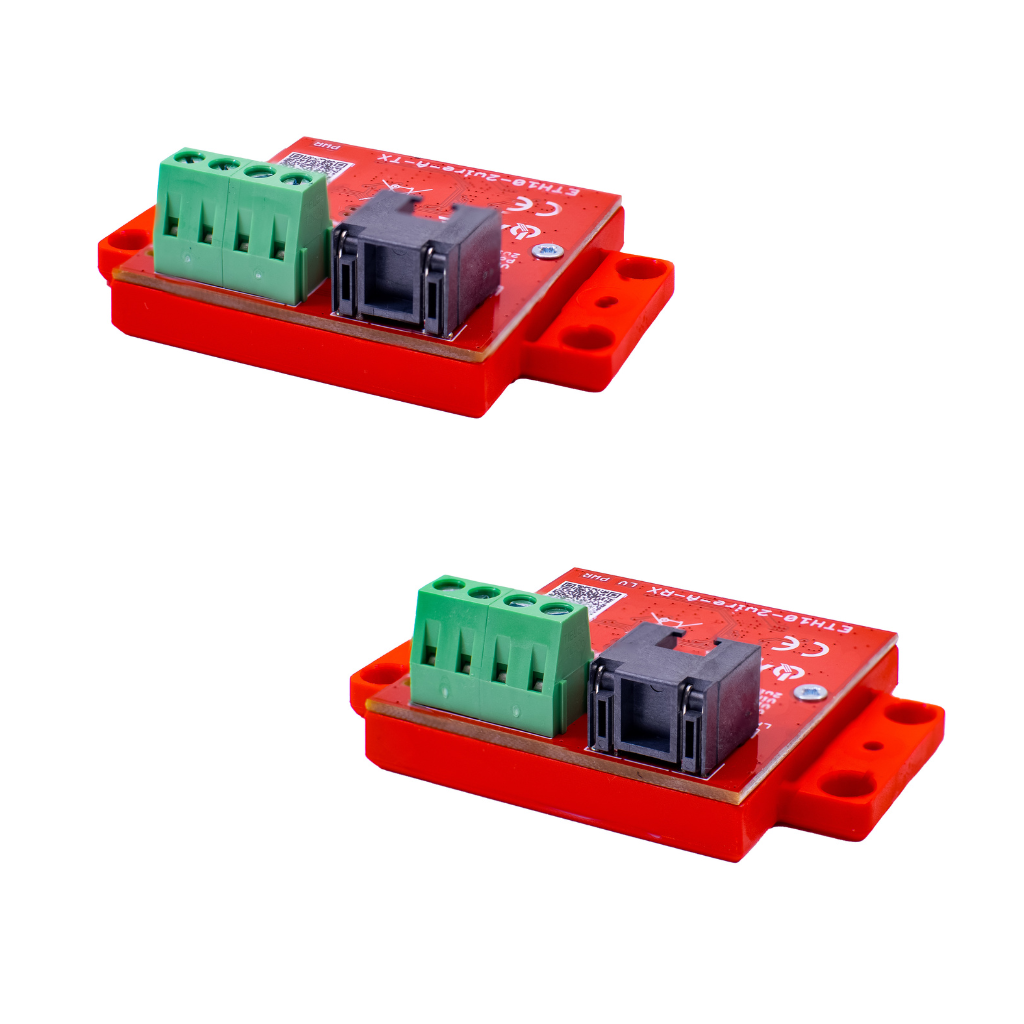

Zestaw do transmisji LAN ATTE ETH10-2wire-A-SET 10Mbps + PoE po 2 żyłach

Najważniejsze cechy i funkcje urządzenia:

✔️ Transmisja po dwóch żyłach: zestaw przesyła dane Ethernet oraz zasilanie PoE z wykorzystaniem jednej pary przewodów.

✔️ Zasięg do 1000 m: przy zastosowaniu przewodu UTP transmisja 10 Mbps może działać na odległości do 1000 m.

✔️ Zasilanie urządzeń PoE: moduł odbiorczy może zasilać kamerę lub inne urządzenie sieciowe zgodne ze standardem PoE.

✔️ Obsługa standardów PoE: moduł nadawczy zasilany jest z dowolnego switcha PoE (port RJ45), a potem za pośrednictwem 2 przewodów = dwukierunkowa komunikacja sieciowa + zasilanie modułu nadawczego wraz z kamerą PoE

✔️ Zasilanie zewnętrzne: dodatkowe złącza śrubowe POWER umożliwiają podłączenie zewnętrznego zasilacza o napięciu wyższym niż 44 V.

✔️ Odporność na zakłócenia: konstrukcja zestawu pozwala na stabilną pracę w instalacjach narażonych na zakłócenia elektromagnetyczne. Pozwala to na użycie ich na dowolnym przewodzie (najlepsze zastosowanie w przypadku UTP).

✔️ Sygnalizacja LED: diody informują o zasilaniu, połączeniu między modułami, transmisji danych, obecności PoE i spadku napięcia poniżej 44 V.

✔️ Niski pobór mocy: pobór energii przez urządzenie wynosi mniej niż 1W.

✔️ Kompaktowa konstrukcja: niewielkie wymiary umożliwiają montaż w ograniczonej przestrzeni, na przykład w podstawie kamery.

✔️ Różne sposoby montażu: podstawka pozwala zamocować moduł w obudowie ABOX, adapterze RACK 19'' lub 10'', na płaskiej powierzchni lub na szynie TH35 z dodatkowym adapterem.

Zastosowania:

✔️ Modernizacja monitoringu analogowego: zestaw umożliwia zamontowanie kamer IP PoE w miejscu starszej instalacji analogowej.

✔️ Transmisja LAN i PoE: pozwala przesyłać dane i zasilanie za pomocą przewodu UTP, w którym część żył została uszkodzona mechanicznie.

✔️ Wideodomofony IP: umożliwia zastąpienie tradycyjnego domofonu wideodomofonem sieciowym bez wymiany istniejącego okablowania.

✔️ Sieć Ethernet po przewodzie telefonicznym: zestaw pozwala wykorzystać istniejącą linię telefoniczną do transmisji danych sieciowych.

✔️ Telefony VoIP: sprawdza się przy podłączaniu telefonów sieciowych do starszej instalacji telefonicznej.

✔️ Kamery IP w windach: umożliwia transmisję danych i zasilania PoE po istniejącym przewodzie zwisowym.

✔️ Długie połączenia sieciowe: przy zastosowaniu przewodu UTP zapewnia transmisję 10 Mb/s na odległość do 1000 m.

✔️ Instalacje bez wymiany okablowania: pozwala uruchomić urządzenia IP PoE tam, gdzie prowadzenie nowych przewodów jest utrudnione lub nieopłacalne.

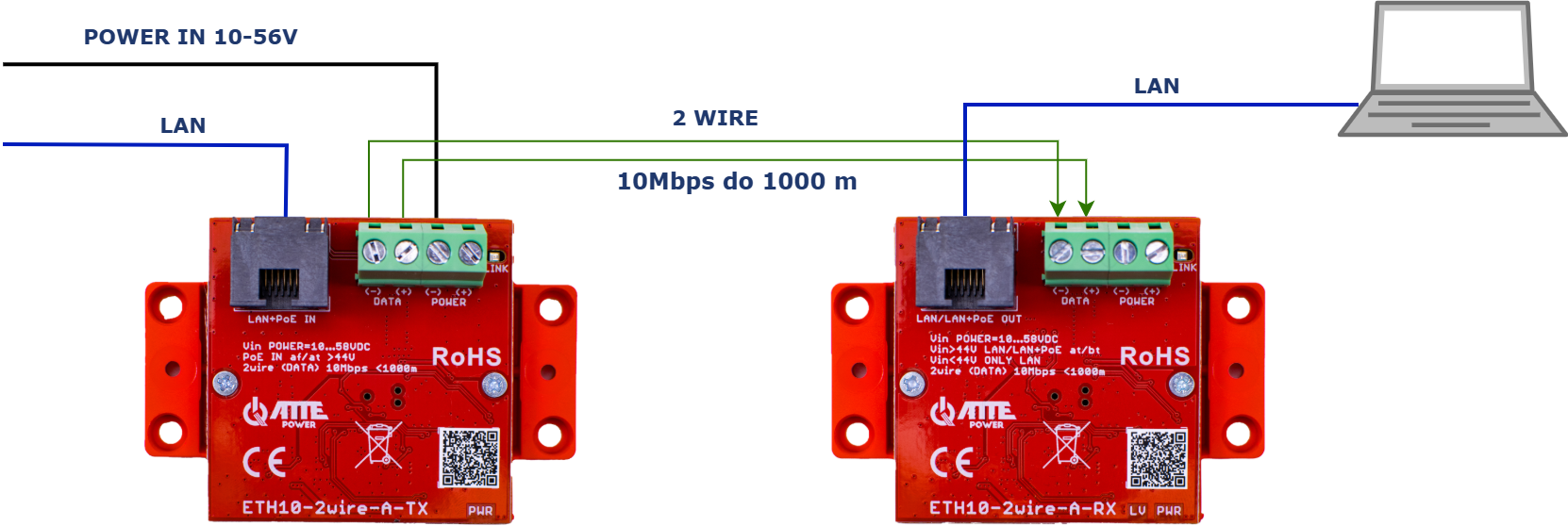

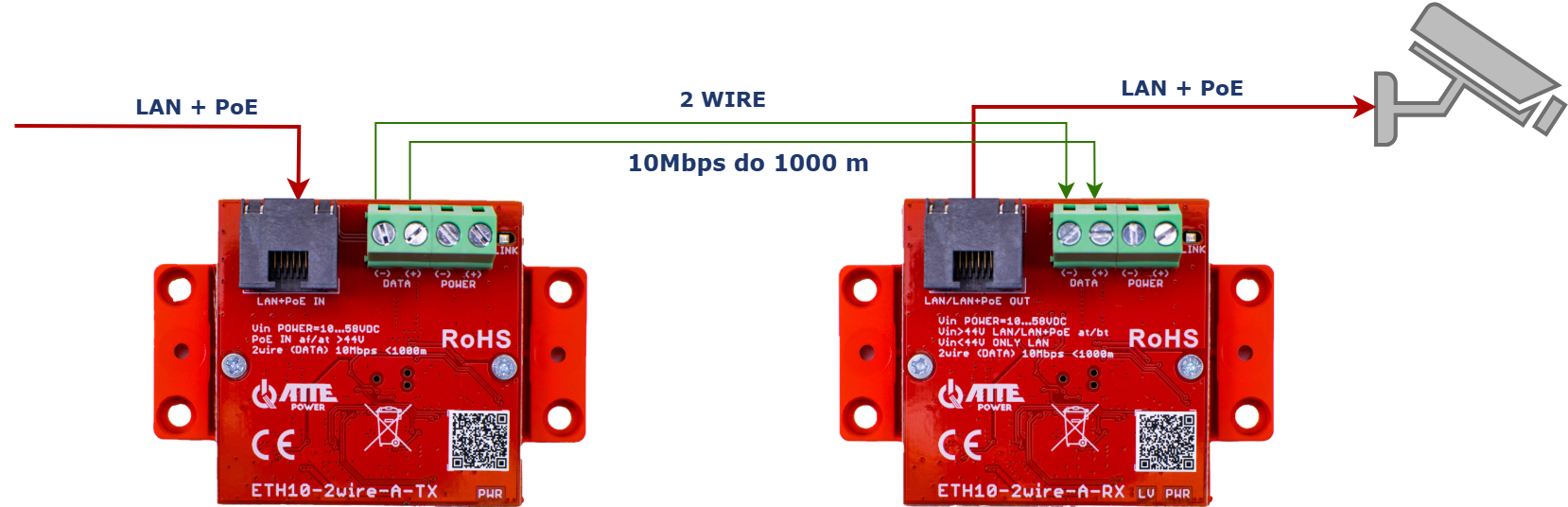

Przykład 1.

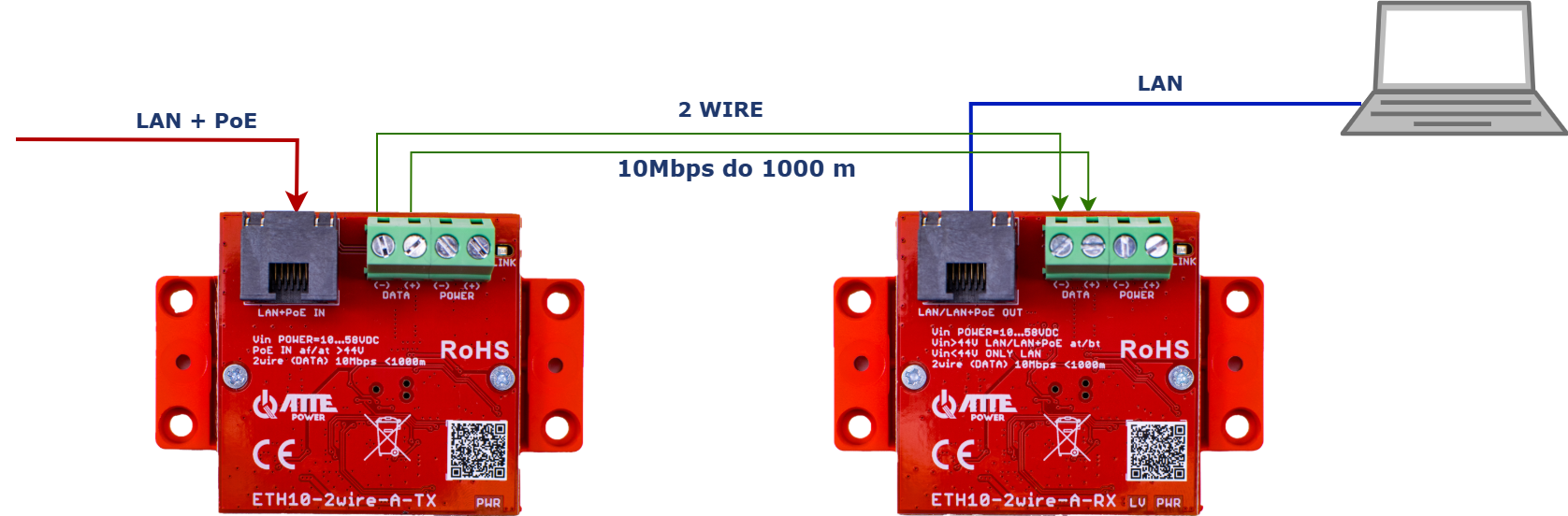

Przykład 2.

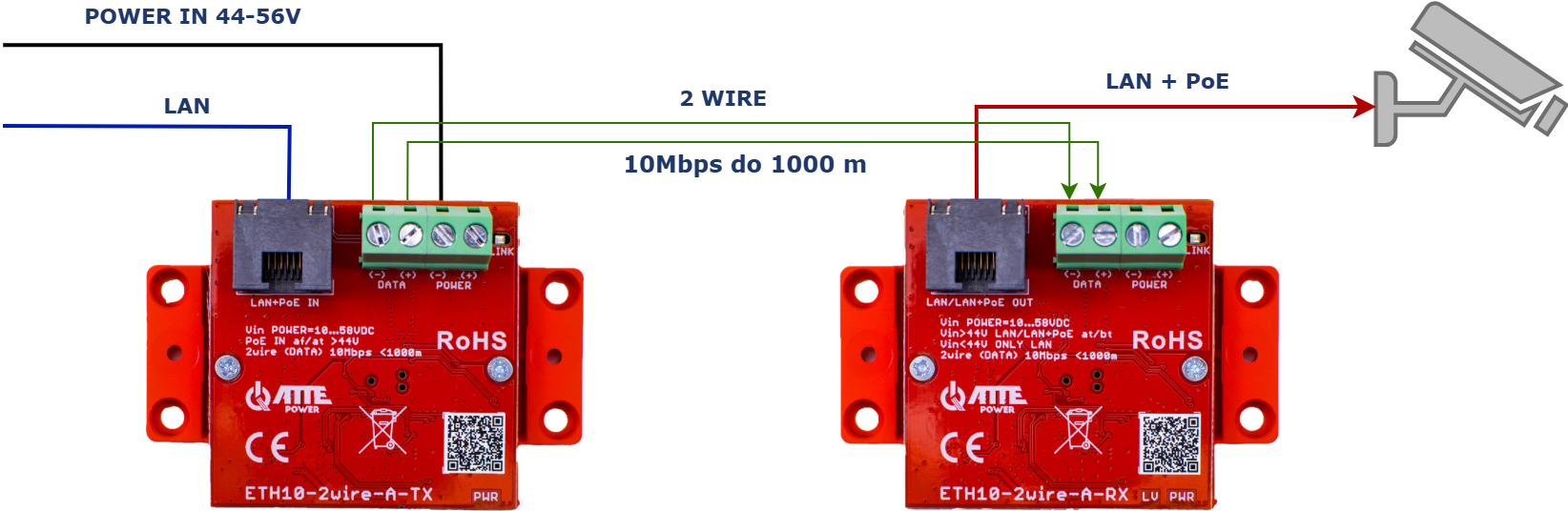

Przykład 3.

Przykład 4.

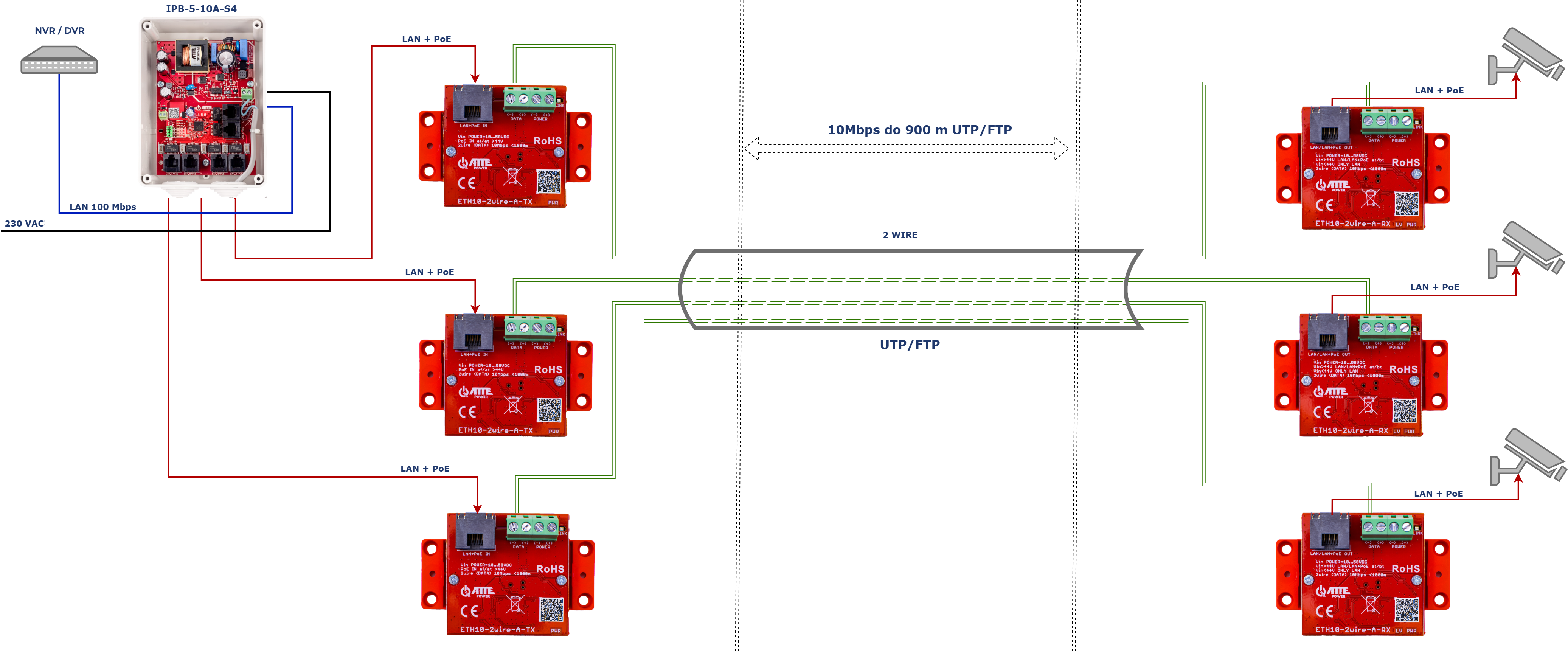

Przykład 5.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive do 30 W
• IEEE 802.3af do 15 W
• IEEE 802.3at do 30 W
• IEEE 802.3bt na wyjściu PoE

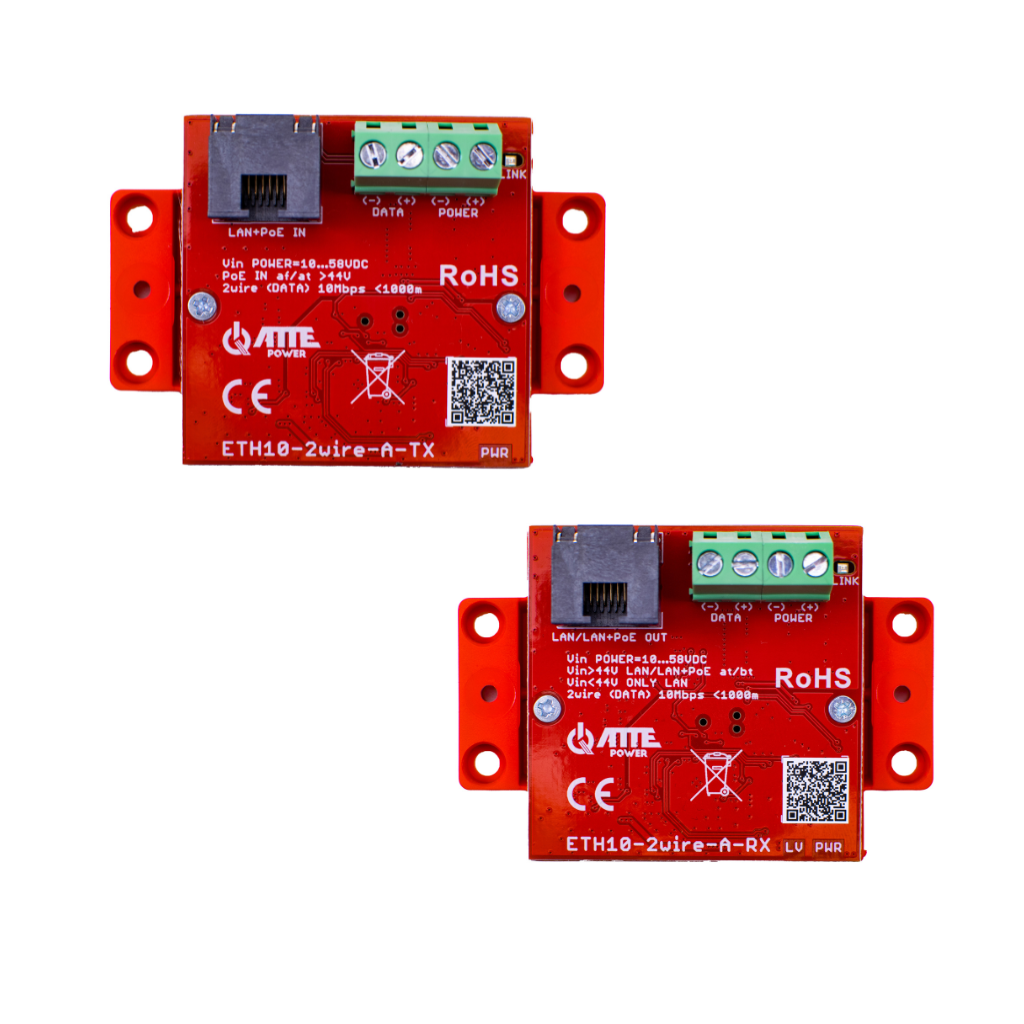

Złącza:

• ETH10-2wire-A-TX: 1 × RJ-45, 1 × listwa śrubowa
• ETH10-2wire-A-RX: 1 × RJ-45, 1 × listwa śrubowa

Funkcje portów:

Nadajnik ETH10-2wire-A-TX:

• PoE IN: zasilanie toru z linii PoE
• piny PoE: 1,2 (V+/-), 3,6 (V+/-) oraz/lub 4,5 (V+/-), 7,8 (V+/-)
• POWER: alternatywne zasilanie toru przy braku zasilania PoE
• DATA: transmisja danych i zasilania po 2 przewodach

Odbiornik ETH10-2wire-A-RX:

• PoE OUT: zasilanie odbiorników PoE 802.3af/at/bt
• piny PoE: 1,2 (V-), 3,6 (V+), 4,5 (V+), 7,8 (V-)
• POWER: alternatywne zasilanie toru
• DATA: transmisja danych i zasilania po 2 przewodach

• złącza śrubowe – alternatywne zasilanie zestawu gdy brak PoE
• zasilanie 10-58VDC (dla zasilania odbiorników PoE Vin>44V DC) możliwe zarówno od strony nadajnika jak i odbiornika

Parametry wejściowe:

ETH10-2wire-A-TX:

• napięcie wejściowe PoE: 24–56 VDC
• napięcie wejściowe POWER: 10–56 VDC

ETH10-2wire-A-RX:

• napięcie wejściowe: 10–56 VDC

Parametry wyjściowe:

ETH10-2wire-A-TX:

• napięcie wyjściowe DATA: Vout = Vin

ETH10-2wire-A-RX:

• napięcie wyjściowe: Vout = Vin

Transmisja:

• maksymalna odległość nadajnika do odbiornika (złącza DATA): do 1000m - 2 pojedyncze skręcane żyły UTP

Pobór mocy:

• 0,7 W dla całego toru

Zabezpieczenia:

• porty LAN i DATA: zabezpieczenie przepięciowe
• porty POWER: zabezpieczenie przed odwrotną polaryzacją
• port PoE IN nadajnika: zabezpieczenie przeciążeniowe 0,6 A

Sygnalizacja:

• LED PWR, czerwona: obecność zasilania
• LED LINK, zielona: połączenie i transmisja danych na torze 2wire
• LED LV*, czerwona: niskie napięcie na module poniżej 44 V
• LED portu RJ-45, żółta: obecność zasilania PoE w porcie
• LED portu RJ-45, zielona: połączenie i transmisja danych

Pozostałe:

• konstrukcja obudowy: uniwersalna podstawa montażowa
• montaż: kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +65°C
• wymiary: 51 × 51 (73) × 23 mm (nadajnik), 51 × 51 (73) × 23 mm (odbiornik)
• waga: 0,03 kg (nadajnik), 0,03 kg (odbiornik)

• nadajnik ATTE ETH10-2wire-A-TX - 1 szt.
• odbiornik ATTE ETH10-2wire-A-RX - 1 szt.
• akcesoria montażowe.
