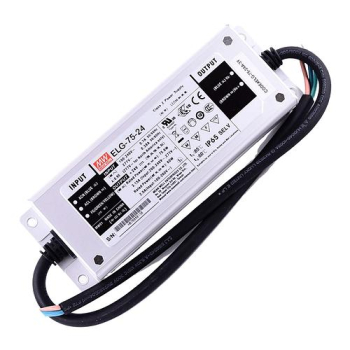

Zasilacz do oświetlenia LED Mean Well ELG-75-24B 24V / 75W / 3.15A z funkcją ściemniania

Specyfikacja techniczna:

Wyjście:

• moc zasilacza: 75,6W (200VAC ~ 305VAC), 60W (100VAC ~ 180VAC)
• napięcie wyjściowe: 24V
• zakres pracy w trybie stałoprądowym: 12–24V
• prąd wyjściowy: 3,15A
• tętnienia i szumy (Ripple & Noise): 200 mVp-p
• tolerancja napięcia: ±3,0%
• stabilizacja względem zmian sieci (Line Regulation): ±0,5%
• stabilizacja względem obciążenia (Load Regulation): ±1,0%
• czas startu i narastania: 500 ms, 100 ms przy 115 VAC i 230 VAC
• czas podtrzymania (typ.): 10 ms przy 230VAC, 10 ms przy 115 VAC i pełnym obciążeniu

Wejście:

• sprawność: 88%
• zakres napięcia wejściowego: 100 ~ 305 VAC / 142 ~ 431 VDC
• częstotliwość: 47–63 Hz
• współczynnik mocy PF: >0,97 przy 115 VAC, >0,95 przy 230 VAC, >0,92 przy 277 VAC (przy pełnym obciążeniu)
• całkowite zniekształcenia harmoniczne (THD): <20% przy obciążeniu ≥50% (115 VAC i 230 VAC), <20% przy obciążeniu ≥75% (277 VAC)
• prąd wejściowy (typ.): 0,7A / 115VAC, 0,45A / 230VAC, 0,38A / 277VAC
• prąd rozruchowy (Inrush Current): zimny start 50A (twidth = 350 μs, mierzone przy 50% Ipeak) przy 230 VAC
• max. liczba zasilaczy na zabezpieczeniu 16A: 5 szt. (wyłącznik typu B) lub 8 szt. (wyłącznik typu C) przy 230 VAC
• prąd upływu: <0,75 mA przy 277 VAC
• pobór mocy w trybie czuwania: <0,5W

Zabezpieczenia:

• nadprądowe OLP: 95–108% prądu znamionowego, ograniczenie prądu (Constant Current Limiting), automatyczny powrót do pracy po usunięciu przeciążenia
• przeciwzwarciowe SCP: tryb „hiccup” (cykliczne próby restartu), automatyczny powrót po usunięciu zwarcia
• nadnapięciowe OVP: 28–34V, wyłączenie napięcia wyjściowego i włączenie ponownie, po odzyskaniu zasilania
• termiczne OHP: wyłączenie wyjścia przy przegrzaniu, automatyczny powrót po obniżeniu temperatury

Warunki środowiskowe:

• temperatura pracy: temperatura obudowy Tc = -40°C ... +85°C
• maksymalna temperatura obudowy: +85°C
• wilgotność względna: 20–95% RH bez kondensacji
• temperatura przechowywania: -40°C ... +80°C
• wilgotność przechowywania: 10–95% RH
• współczynnik temperaturowy: ±0,03%/°C (0–60°C)
• odporność na wibracje: 10–500 Hz, 5G, 12 min/cykl, 72 min dla osi X, Y i Z

Pozostałe:

• funkcja ściemniania 3 w 1 (0-10 V DC, sygnał PWM 10 V i rezystancja)
• normy bezpieczeństwa: CSA C22.2 No. 250.13-12, IEC/BS EN/EN/AS/NZS 61347-1, IEC/BS EN/EN/AS/NZS 61347-2-13, BS EN62384, EAC TP TC 004, BIS IS15885
• obudowa: metalowa, klasa II
• stopień ochrony: IP67
• chłodzenie: swobodny obieg powietrza (bez wentylatora)
• wymiary: 180 × 63 × 35,5 mm
• waga: 0,8 kg

• zasilacz Mean Well ELG-75-24B - 1 szt.
