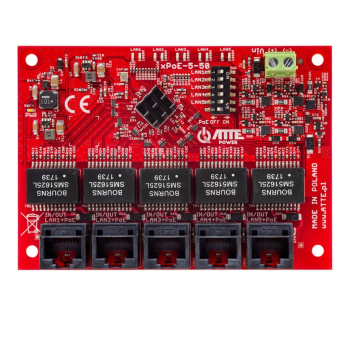

To 5-portowy gigabitowy switch PoE w wersji modułowej (Open Frame), przeznaczony do rozbudowy sieci Ethernet oraz zasilania urządzeń PoE. Umożliwia tworzenie wydajnych instalacji monitoringu IP i innych systemów sieciowych z wykorzystaniem jednego przewodu do transmisji danych i zasilania.

Najważniejsze cechy i funkcje urządzenia:

✔️ 5 portów Gigabit Ethernet: zapewnia transmisję danych z prędkością do 1000 Mb/s, dzięki czemu sprawdzi się w sieciach obsługujących kamery IP o wysokiej rozdzielczości oraz inne urządzenia wymagające dużej przepustowości.

✔️ Zasilanie PoE na wszystkich portach: umożliwia jednoczesne przesyłanie danych i zasilania jednym przewodem sieciowym, co upraszcza wykonanie instalacji.

✔️ Obsługa standardów PoE 802.3af/at/bt: pozwala zasilać kompatybilne urządzenia PoE, takie jak kamery IP, switche, extendery oraz inne odbiorniki zgodne ze standardem.

✔️ Możliwość kaskadowego łączenia switchy: urządzenie umożliwia budowę magistrali PoE o budżecie mocy do 100 W, dzięki czemu można łatwo rozbudowywać większe instalacje.

✔️ Niezależne zabezpieczenia każdego portu PoE: elektroniczne bezpieczniki chronią poszczególne wyjścia przed przeciążeniem lub zwarciem, a po usunięciu usterki zasilanie zostaje automatycznie przywrócone.

✔️ Możliwość wyłączenia zasilania na wybranych portach: pozwala odłączyć zasilanie PoE na konkretnych portach bez wpływu na pracę pozostałych urządzeń.

✔️ Niski pobór energii: urządzenie zużywa mniej niż 2 W energii na własne potrzeby, co ogranicza zużycie prądu podczas ciągłej pracy.

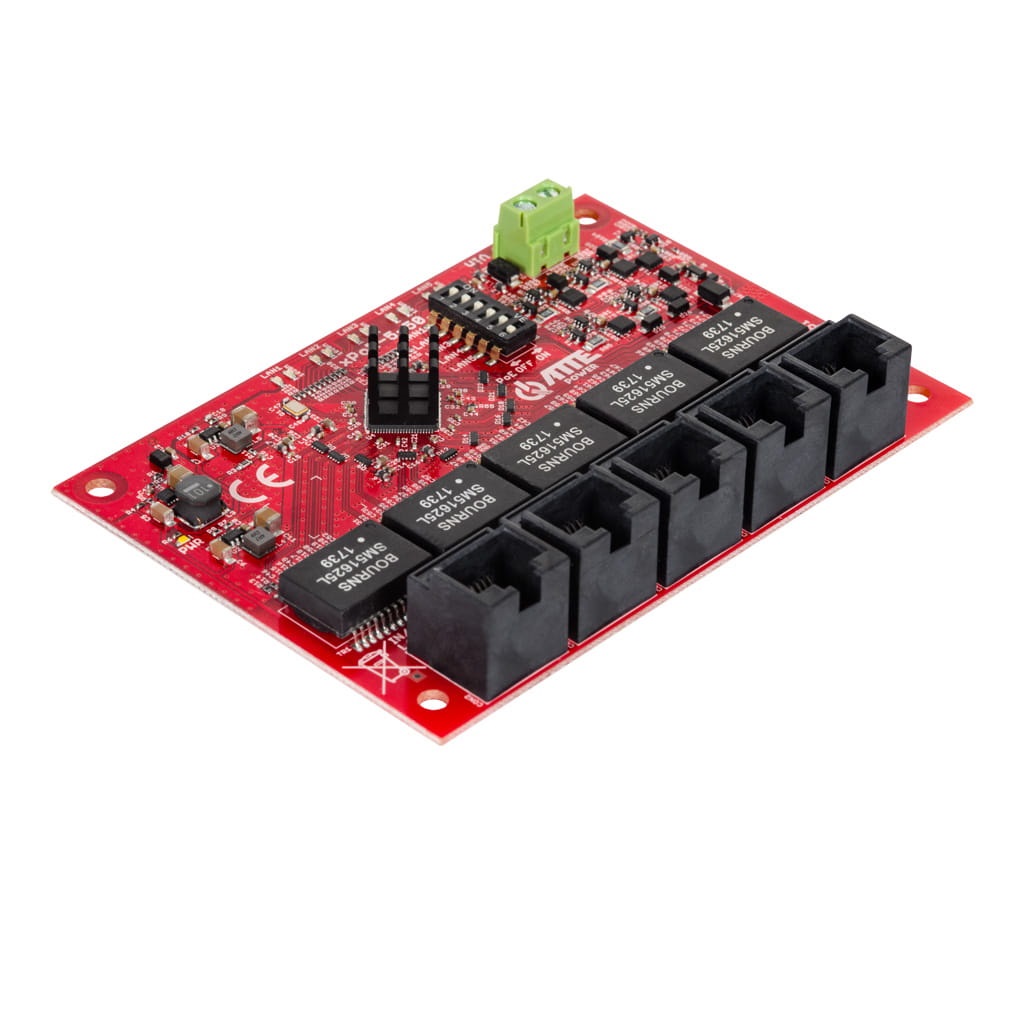

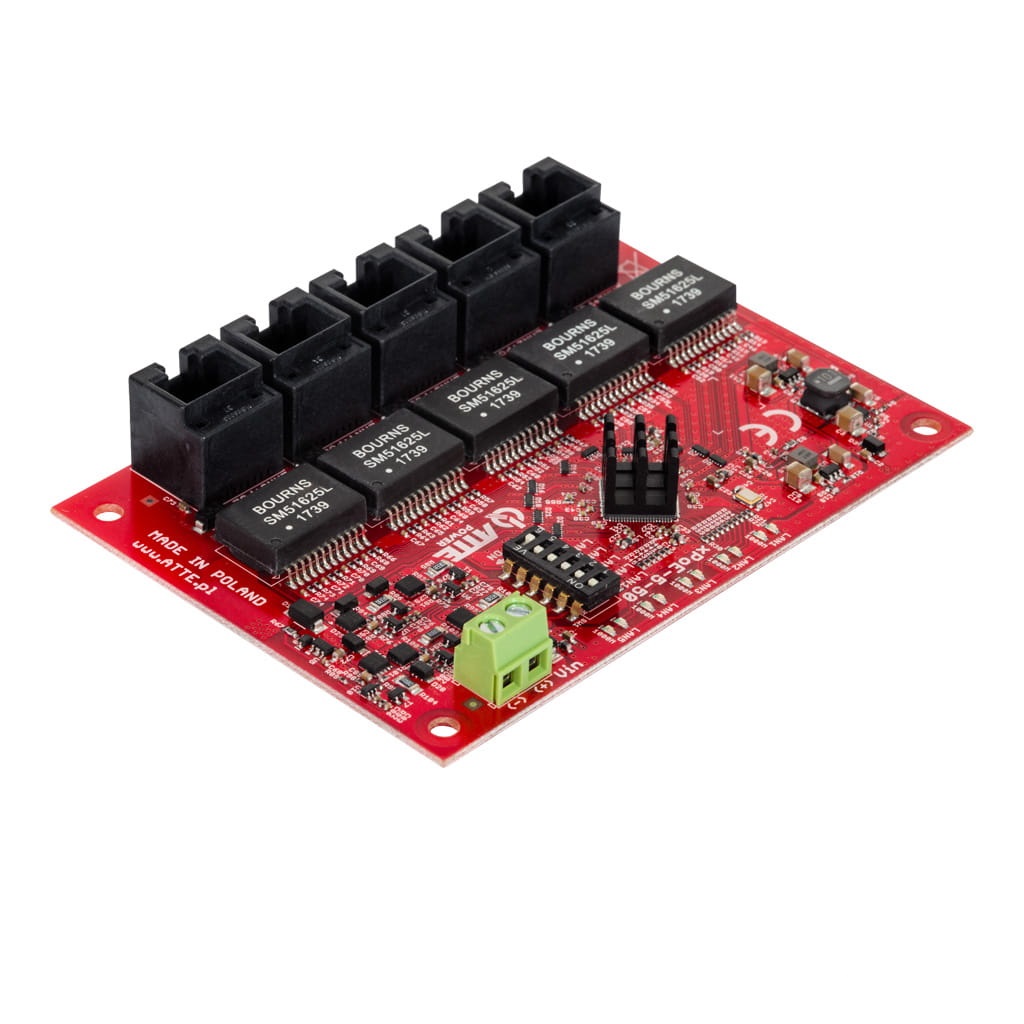

✔️ Moduł do zabudowy Open Frame: konstrukcja bez obudowy umożliwia montaż wewnątrz dedykowanych obudów, szaf lub innych urządzeń, ułatwiając integrację z istniejącą instalacją.


Zastosowania

✔️ Systemy monitoringu IP: umożliwia zasilanie kamer PoE oraz transmisję danych w instalacjach CCTV, w tym obsługujących obraz 4K Ultra HD.

✔️ Rozbudowa sieci PoE: pozwala tworzyć kaskadowe magistrale PoE, dzięki czemu ułatwia rozbudowę większych instalacji bez konieczności doprowadzania dodatkowego zasilania.

✔️ Zasilanie switchy i extenderów PoE: współpracuje z urządzeniami z serii ATTE xPoE, umożliwiając budowę rozproszonych sieci opartych na technologii PoE.

✔️ Zabudowa w obudowach i szafach teletechnicznych: moduł Open Frame przeznaczony jest do montażu w dedykowanych obudowach oraz na blachach montażowych, co ułatwia integrację z istniejącą instalacją.

✔️ Modernizacja istniejących instalacji sieciowych: pozwala rozbudować sieć Ethernet o dodatkowe punkty PoE bez konieczności prowadzenia oddzielnych przewodów zasilających.

✔️ Zasilanie urządzeń zgodnych z IEEE 802.3af/at/bt: sprawdza się przy podłączaniu kompatybilnych urządzeń PoE, takich jak kamery IP oraz inne odbiorniki obsługujące standardowe zasilanie PoE.

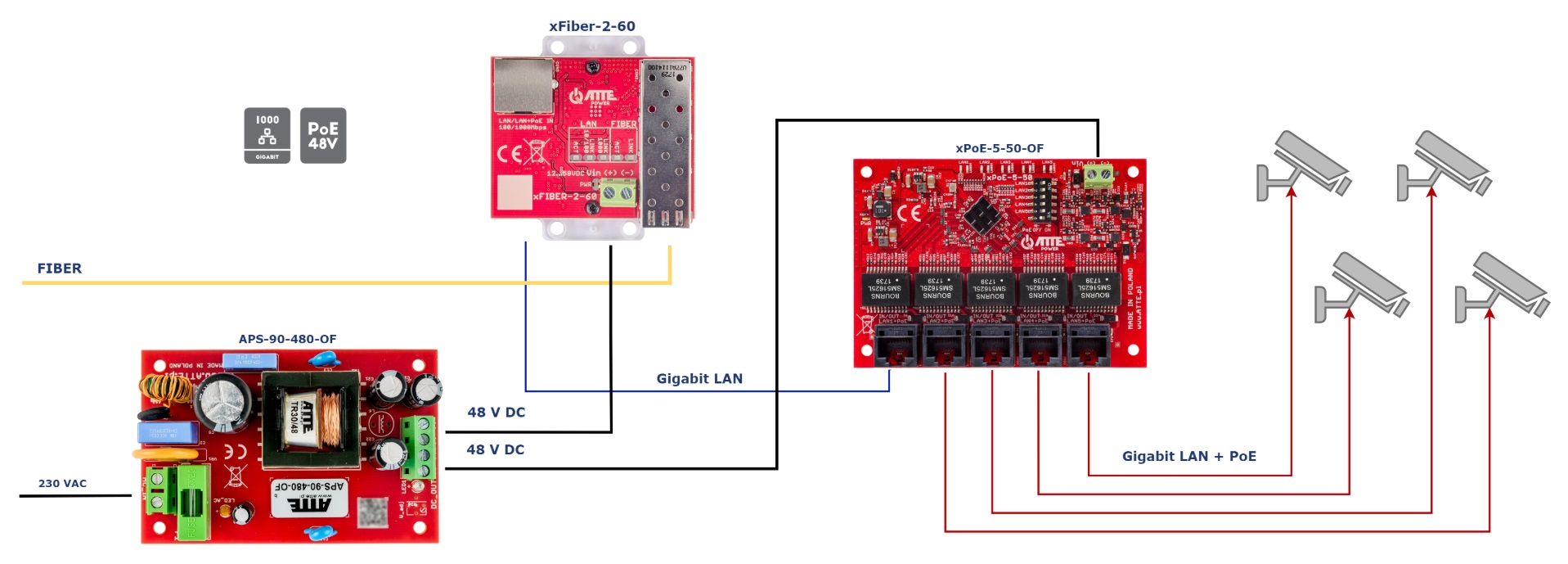

Przykład.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive 35–56 VDC
• IEEE 802.3af
• IEEE 802.3at

Złącza:

• 5 × port RJ-45 10/100/1000 Mbps

Parametry wyjściowe:

• PoE Passive: do 72 W
• IEEE 802.3af: do 15,4 W
• IEEE 802.3at: do 30 W
• piny PoE: 1,2 (V-), 3,6 (V+), 4,5 (V+), 7,8 (V-)

• PoE Passive: do 100 W
• IEEE 802.3af: do 15,4 W
• IEEE 802.3at: do 30 W
• piny PoE: 1,2 (V-), 3,6 (V+), 4,5 (V+), 7,8 (V-)
• napięcie wyjściowe dla urządzeń PoE: Vout = Vin
• dodatkowe wyjście zasilania (CON1):
  • 56 VDC (jeżeli switch zasilany jest z portów PoE)
  • 48 VDC / 1,8 A (jeżeli switch zasilany jest z portu LAN 4 lub LAN 5)

Parametry wejściowe:

• napięcie wejściowe: 35–56 VDC

Sygnalizacja:

• biała dioda LED PWR – obecność zasilania
• zielone diody LED przy złączach RJ-45 (LAN 1–LAN 5) – link i transmisja danych (10/100 Mbps lub Gigabit)
• czerwona dioda LED przy złączach RJ-45 (LAN 1–LAN 5) – obecność zasilania PoE na porcie

Kontrola zasilania portów:

• przełączniki PoE ON/OFF dla portów LAN 1–LAN 5
• wyłączone PoE – dioda LED wewnątrz portu nie świeci
• włączone PoE – dioda LED wewnątrz portu świeci

Zabezpieczenia:

• zabezpieczenie przepięciowe portów LAN 1–LAN 5 oraz wejścia VIN
• LAN 1–LAN 3: zabezpieczenie przeciwzwarciowe 1,3 A z automatycznym powrotem
• LAN 4–LAN 5: zabezpieczenie przeciwzwarciowe 1,8 A z automatycznym powrotem

Pozostałe:

• konstrukcja: moduł do zabudowy (bez obudowy)
• montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• temperatura pracy: od -25°C do +65°C
• wymiary: 108 × 77 × 20 mm
• waga: 0,054 kg

• switch PoE xPoE-5-50-OF - 1 szt.
