Zastosowania:

✔️ Monitoring CCTV 4K Ultra HD: gigabitowe porty umożliwiają przesyłanie dużych ilości danych generowanych przez systemy nadzoru wysokiej rozdzielczości.

✔️ Rozbudowa sieci LAN: pięć portów pozwala podłączyć kilka urządzeń sieciowych do jednego punktu instalacji.

✔️ Instalacje z zasilaniem PoE: switch może być zasilany przez port LAN1 z wykorzystaniem PoE Passive lub IEEE 802.3af.

✔️ Instalacje z lokalnym zasilaniem: złącze śrubowe Vin umożliwia zasilanie urządzenia napięciem 10–58 VDC.

✔️ Montaż w obudowach instalacyjnych: konstrukcja Open Frame pozwala zabudować moduł w odpowiednio dobranej obudowie.

✔️ Systemowe obudowy ABOX: rozstaw otworów 10,8 mm umożliwia pionowy lub poziomy montaż switcha w obudowach i na kompatybilnych blachach montażowych.



Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af

Porty LAN:

• 5 × RJ-45 10/100/1000 Mb/s

Funkcje portów:

• LAN 1: wejście PoE – PoE Passive lub IEEE 802.3af
• LAN 1: pary zasilające 1,2 i 3,6 (+) oraz 4,5 i 7,8 (-)
• LAN 2–LAN 5: transmisja danych 10/100/1000 Mb/s

Złącze zasilania:

• CON1 Vin (+)(+): wejście zasilania
• należy wykorzystać wyłącznie jedno wejście zasilania: port LAN1 PoE IN lub złącze Vin

Parametry zasilania:

• napięcie zasilania: 10–56 VDC
• pobór mocy: poniżej 2 W

Zabezpieczenia:

• porty LAN 1–LAN 5 oraz Vin: zabezpieczenie przepięciowe

Sygnalizacja:

• biała dioda LED PWR: obecność zasilania
• diody LED LAN 1–LAN 5: połączenie i transmisja danych na porcie
• diody LED Link 1000 Mb/s: połączenie gigabitowe

Pozostałe:

• konstrukcja obudowy: brak – moduł do zabudowy
• montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• temperatura pracy: od -25°C do +65°C

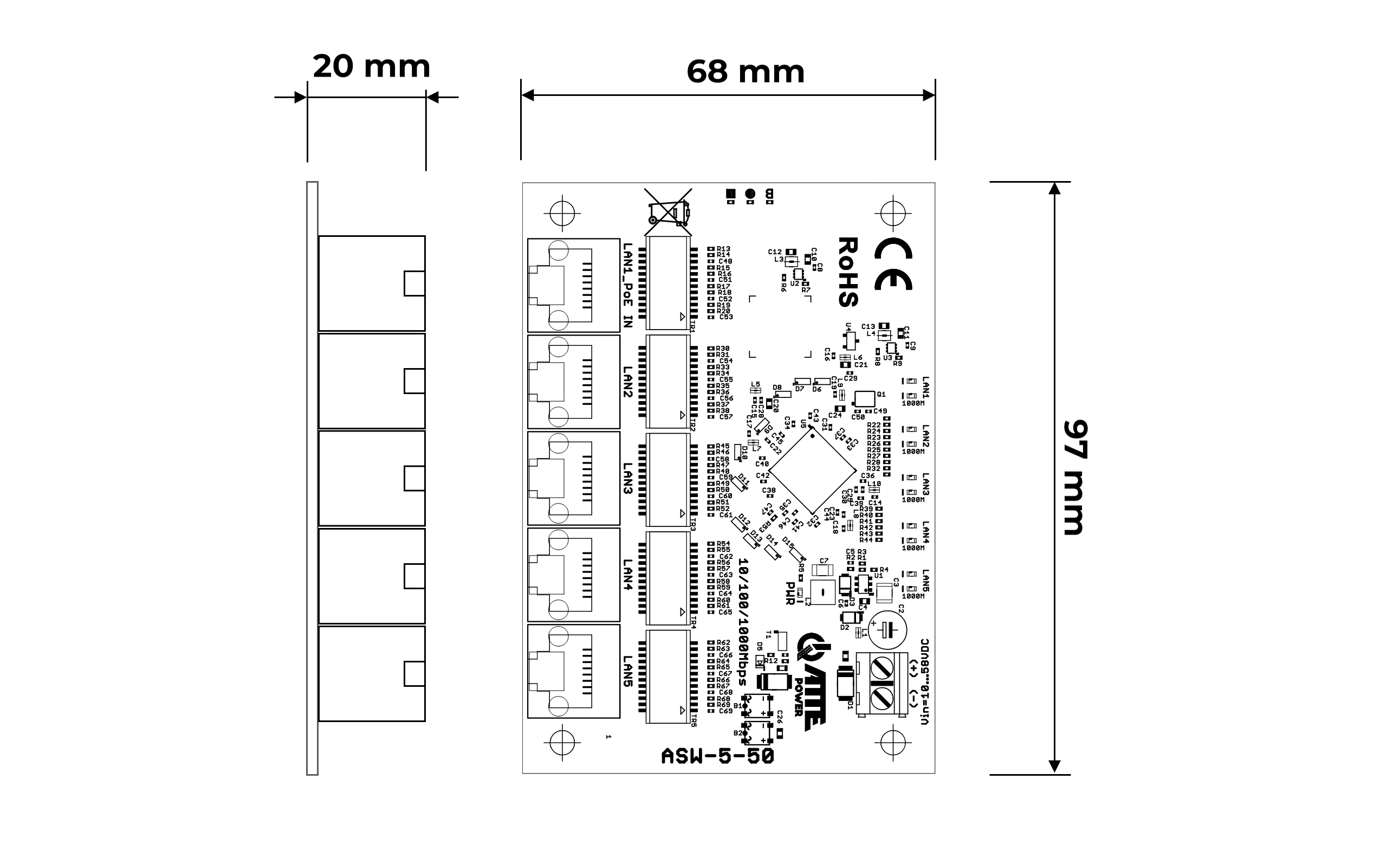

• wymiary: 97 × 68 × 20 mm
• waga: 0,054 kg
