Zestaw buforowy do 5 kamer IP ATTE IPUPS-5-11-F switch PoE 5P+1UP

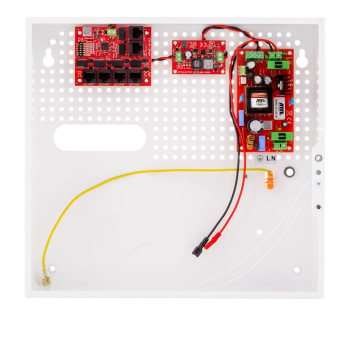

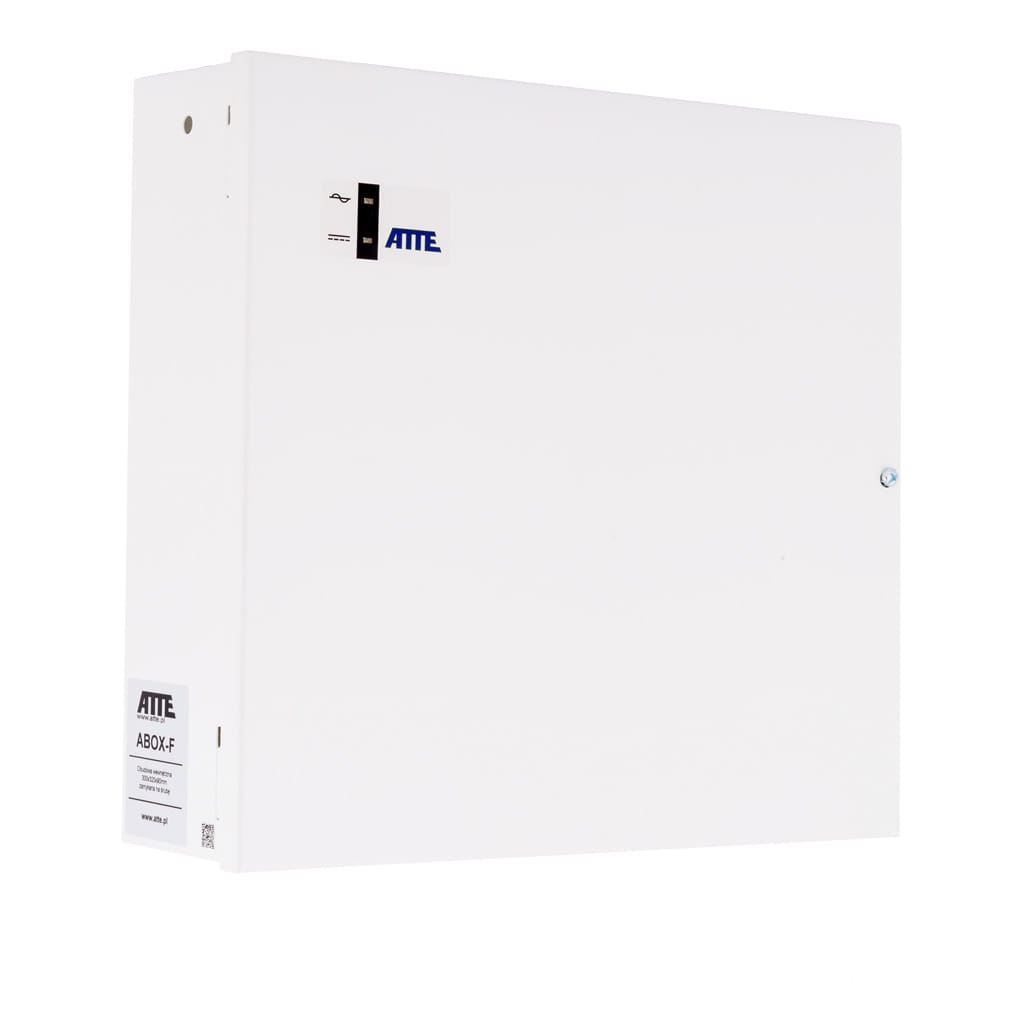

IPUPS-5-11-F to zestaw buforowego zasilania do 5 kamer IP, umieszczony w wewnętrznej obudowie ABOX-F. Umożliwia zasilanie kamer PoE oraz podtrzymanie pracy systemu po podłączeniu akumulatora 18 Ah.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie do 5 kamer IP: zestaw pozwala zasilać do 5 urządzeń PoE pracujących w standardzie 802.3af/at lub PoE Passive.

✔️ Praca buforowa: po podłączeniu akumulatora 18 Ah system może działać także podczas czasowego zaniku zasilania sieciowego.

✔️ Switch PoE 6-portowy: urządzenie posiada 5 portów PoE oraz 1 port Uplink, co umożliwia jednoczesne zasilanie kamer i przesył danych w jednej instalacji.

✔️ Tryb Long Range: pozwala zwiększyć zasięg transmisji danych do 280 m na wybranych portach, co ułatwia montaż kamer w większej odległości od switcha.

✔️ Elektroniczne zabezpieczenia PoE: każdy kanał PoE ma niezależny bezpiecznik elektroniczny z automatycznym powrotem po ustąpieniu przeciążenia lub zwarcia.

✔️ Możliwość odłączania zasilania portów: zasilanie PoE można wyłączyć na wybranych portach, co ułatwia obsługę i serwis instalacji.

✔️ Czytelna sygnalizacja pracy: diody informują o stanie zasilania oraz transmisji danych, dzięki czemu łatwiej sprawdzić poprawność działania systemu.

✔️ Modułowa budowa: elementy zestawu można montować w otworowanej części obudowy, co upraszcza instalację oraz późniejszą rozbudowę systemu.

✔️ Obudowa ABOX-F: stalowa obudowa wewnętrzna ma miejsce na akumulator 18 Ah, przepusty kablowe oraz przestrzeń na uporządkowanie zapasu przewodów.

✔️ Zestaw bez akumulatora: w komplecie znajdują się obudowa ABOX-F, zasilacz AUPS-70-120-OF, przetwornica ASUC-50-480-OF oraz switch xPoE-6-11-OF; akumulator należy dokupić osobno.



Zastosowania:

✔️ Monitoring IP w małych instalacjach: zestaw umożliwia zasilanie i podłączenie do 5 kamer IP w jednej obudowie.

✔️ Systemy z podtrzymaniem zasilania: po dołączeniu akumulatora urządzenie pozwala utrzymać pracę kamer podczas krótkotrwałych przerw w zasilaniu sieciowym.

✔️ Instalacje z kamerami oddalonymi od switcha: tryb Long Range umożliwia transmisję danych na większą odległość, do 280 m na wybranych portach.

✔️ Modernizacja istniejących systemów CCTV IP: zestaw może zostać wykorzystany do uporządkowania zasilania i połączeń sieciowych kamer PoE w jednej obudowie.

✔️ Instalacje wewnątrz budynków: obudowa ABOX-F pozwala na estetyczny montaż modułów oraz zakończenie okablowania w pomieszczeniach.

✔️ Systemy wymagające łatwego serwisu: modułowa budowa i możliwość odłączania zasilania wybranych portów ułatwiają obsługę oraz rozbudowę instalacji.

✔️ Sieci PoE z urządzeniami 802.3af/at lub Passive: zestaw sprawdza się przy zasilaniu kamer i innych kompatybilnych urządzeń sieciowych przez przewód Ethernet.

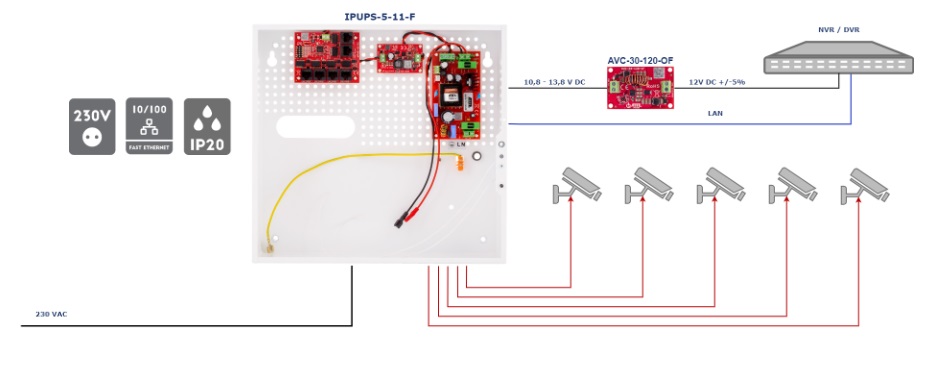

Przykład.

Specyfikacja techniczna:

Porty LAN:

• 6 portów RJ-45 10/100 Mbps
• 5 × PoE, 1 × UPLINK

Funkcje portów:

LAN 1 … LAN 4:

• wejście PoE Passive do 40 W – zasilanie switcha
• wyjście PoE do odbiorników PoE Passive do 40 W oraz 802.3af do 15,4 W, 802.3at do 30 W

LAN 5:

• wejście PoE Passive do 60 W – zasilanie switcha
• wyjście PoE VIN > 48 VDC do odbiorników PoE Passive do 70 W oraz 802.3af do 15,4 W, 802.3at do 30 W

LAN 6:

• UPLINK bez zasilania PoE

Tryby pracy:

tryb STANDARD, MODE = OFF:

• LAN 1 … LAN 6 – 10/100 Mbps, zasięg do 100 m

• LAN 1 … LAN 4 – 10 Mbps, zasięg do 280 m
• LAN 5 … LAN 6 – 10/100 Mbps, zasięg do 100 m

Zabezpieczenie wejścia zasilacza:

• bezpiecznik topikowy zwłoczny 3,15 A

Zabezpieczenie wyjścia zasilacza:

• zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A, po zwarciu może być wymagany restart zasilacza
• praca z akumulatora: bezpiecznik topikowy zwłoczny 6,3 A

Zabezpieczenia portów:

• LAN 1 … LAN 6, VIN: zabezpieczenie przepięciowe
• LAN 1 … LAN 4: zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem
• LAN 5: zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem

Zabezpieczenie obwodu akumulatora:

• zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: bezpiecznik topikowy 6,3 A
• zabezpieczenie przed głębokim rozładowaniem: odłączenie akumulatora dla napięcia poniżej 10,8 V z automatycznym powrotem po ponownym pojawieniu się napięcia sieciowego

Sygnalizacja pracy:

• AUPS-70-120-OF:
• LED1 żółta – obecność napięcia sieci
• LED2 zielona – obecność napięcia wyjściowego
• LED3 czerwona – ładowanie akumulatora

xPoE-6-11-OF:

• diody LED w złączach LAN 1 … LAN 5 – obecność zasilania PoE na porcie

Wyjścia techniczne:

AUPS-70-120-OF:

• OUF – brak napięcia +DC_OUT
• ACF – brak napięcia AC
• Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA, każde wyjście.

Uruchomienie przy braku zasilania AC:

• przycisk START

Kontrola zasilania na portach:

• przełącznik PoE ON/OFF – pozycje 2 … 6 dla LAN 1 … LAN 5
• PoE wyłączone na porcie – przełącznik w pozycji OFF
• PoE załączone na porcie – przełącznik w pozycji ON

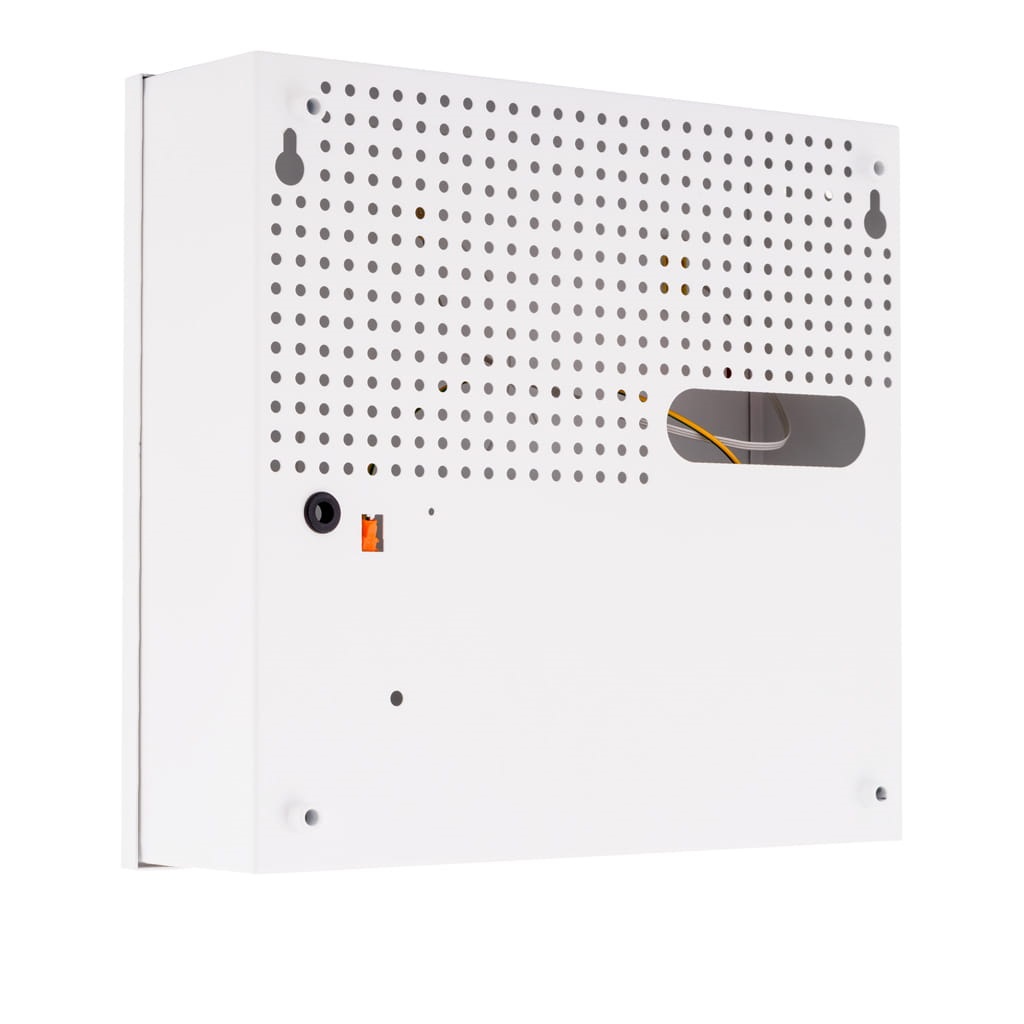

Konstrukcja obudowy:

• obudowa ABOX-F
• materiał obudowy: blacha stalowa 0,8 mm
• obudowa malowana proszkowo na kolor biały
• zamontowany tamper otwarcia
• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• dystans do ściany
• otwory montażowe 6 mm

Montaż:

• montaż naścienny przez otwory montażowe 6 mm

Pozostałe:

• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 300 × 320 × 90 mm
• waga: 2,38 kg

• Obudowa ABOX-F – 1 szt.
• Zasilacz AUPS-70-120-OF – 1 szt.
• Przetwornica ASUC-50-480-OF – 1 szt.
• Switch xPoE-6-11-OF – 1 szt.
