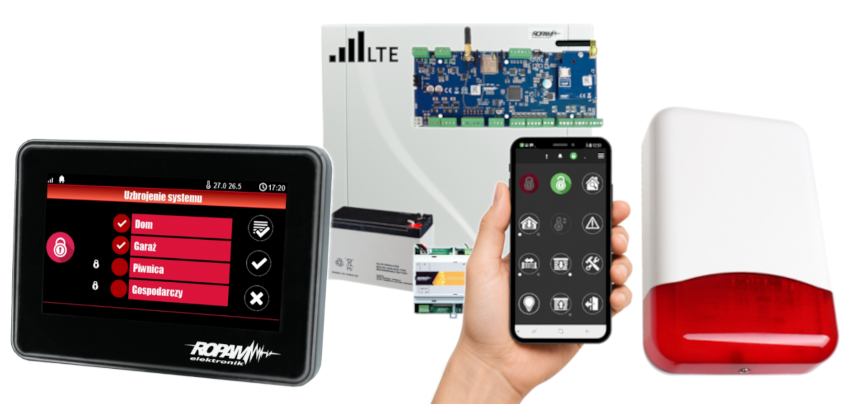

Przewodowy zestaw alarmowy Ropam NeoLTE-IP-64 z panelem dotykowym (czarnym) i syreną

W zestawie:

• 1x centrala alarmowa Ropam NeoLTE-IP-64 wraz z akcesoriami;
• 1x antena WiFi;
• 1x obudowa Ropam O-R4D;
• 1x zasilacz Ropam PSR-ECO-5012-RS;
• 1x antena Ropam AT-GSM-MINI - 1 szt;
• 1x konektor Ropam AT-SMAm-20-SMAf - 1 szt.
• 1x przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4B-P (kolor obudowy: czarny);
• 1x przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700;
• 1x akumulator bezobsługowy 7Ah 12V.

Uwaga!

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie. Dostępne czujniki to m.in; czujniki ruchu (PIR - podczerwone, dualne - radarowe - podczerwień + mikrofala), dymu, czadu, gazów (metan, gaz usypiający, lpg), zalania wodą, udarowe (wibracyjne/sejsmiczne), zbicia szyby, kontaktrony, bariery podczerwone.


---

Zestaw alarmowy Ropam NeoLTE-IP-64 zapewnia nowoczesną ochronę domu, biura lub firmy. Centrala hybrydowa obsługuje urządzenia przewodowe oraz bezprzewodowe (po zastosowaniu dodatkowego modułu Ari, brak w zestawie).

Moduły GSM, WiFi i LTE umożliwiają wysyłanie powiadomień oraz zdalne zarządzanie systemem przez aplikację RopamNeo.


Najważniejsze zalety zestawu alarmowego:

✔️ profesjonalny alarm do domu i firmy
✔️ możliwość podłączenia max. 64 urządzeń (np. czujek ruchu, dymu, gazów, kontaktronów, itd)

• centrala w standardzie posiada 16 wejść, zatem można podłączyć 15 czujników (16 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspandery EXP-I8-RN (każdy rozbudowuje o kolejne 8 wejść) - do zakupu osobno.
• centrala w standardzie posiada także 8 wyjść programowalnych. Można je rozbudować do 40 wyjść poprzez ekspandery wyjść, dodatkowo obsługa do 32 modułów roletowych (magistralowe lub radiowe).
• panel dotykowy posiada dodatkowe 2 wejścia. Aby je wykorzystać należy mieć przewód 6-żyłowy pomiędzy panelem a centralą
• do płyty głównej można podłączyć do 4 paneli dotykowych (serii TPR-4x/4xS, TPR-7x) lub klawiatur dotykowych (TK-4x)

✔️ komunikacja GSM (4G i 2G) oraz WiFi
✔️ centrala hybrydowa - połączenie pracy trybie przewodowym i bezprzewodowym (po rozbudowie o moduł Ari, brak w zestawie)
✔️ możliwość podziału obiektu na 4 niezależne strefy z 2 typami czuwania: pełne lub nocne (nocne tzn. śpiąc na piętrze możemy włączyć czuwanie na parterze)
✔️ obsługa automatyki budynkowej i kontroli dostępu

• możliwość sterowania każdym rodzajem oświetlenia zasilanego z sieci 230 VAC (świetlówki, żarówki, lampy LED itd.) za pomocą dodatkowych modułów (dostępnych osobno)
• obsługa do 8 czujników temperatury i wilgotności (przewodowe, bezprzewodowe - wymagany moduł APm-Ari), jakości powietrza, czujników smogu (PM2.5 i PM10)
• obsługa 8 termostatów pokojowych (wykorzystanie czujników temperatury)

✔️ zdalna obsługa przez aplikację mobilną RopamNeo
✔️ głośny sygnalizator zewnętrzny odstraszający intruzów


Zapraszamy na prezentację centrali Ropam

Możliwości systemu alarmowego

Widgety na pulpicie w aplikacjach mobilnych



---



Centrala alarmowa Ropam NeoLTE-IP-64

NeoLTE-IP-64 to nowoczesna centrala alarmowa zaprojektowana z myślą o zabezpieczeniu domów, firm i obiektów wymagających zdalnej kontroli.

✨ Dzięki wbudowanemu komunikatorowi GSM, modemowi LTE i modułowi WiFi, zapewnia pełną kontrolę lokalnie i zdalnie, a obsługa z poziomu smartfonu z zainstalowaną aplikacją RopamNeo sprawia, że zarządzanie systemem jest intuicyjne i szybkie.

✨ Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Ari (wymagany moduł APm-Ari - brak w zestawie).

To idealny wybór dla osób szukających niezawodnej i elastycznej centrali alarmowej.


Komunikacja i zdalna obsługa

• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę)
• komunikacja IP: WIFI/LAN kanał podstawowy, kanały zapasowe: GPRS/LTE
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• 2 magistrale komunikacyjne RopamNET (do podłączenia paneli dotykowych, modułów rozszerzeń)
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności
• obsługa aplikacji mobilnej: RopamNeo (Android/iOS), do nadzoru online oraz zdalnego sterowania

Rozbudowa i funkcje alarmowe

• 4 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (wymagany moduł APm-Ari, do zakupienia osobno)
• 16-64 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-40 wyjść programowalnych, rozbudowa przez ekspandery wyjść + obsługa do 32 modułów roletowych (magistralowe lub radiowe)
• obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)

Funkcje automatyki budynkowej:

• obsługa 4 czujników temp. TSR lub temp. i wilgotności RHT - magistrala TSR,
• obsługa 8 czujników temperatury, wilgotności i jakości powietrza - magistrala RopamNET
• obsługa 8 stref grzewczych (funkcja termostatu pokojowego),
• obsługa 4 sterowników rolet EXP-SROL8-RN (do zakupienia osobno),
• obsługa 2 sterowników oświetlenia EXP-LIGHT16-RN (do zakupienia osobno),
• integracja z innymi systemami automatyki poprzez protokół ModBus TCP/IP lub MQTT

Powiadomienie / Sterowanie

• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie,
• PUSH powiadomienie do aplikacji mobilnej RopamNeo,
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali , podsłuch AMR-1 - do zakupienia osobno),
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL),
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam, ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE,
• wbudowany protokół komunikacyjny SIA-IP

Aplikacja mobilna RopamNeo (Android / iOS)

To intuicyjne narzędzie do zdalnej obsługi centrali alarmowej, które zapewnia wygodę i pełną kontrolę nad systemem z dowolnego miejsca. Łączy się z centralą przez WiFi, LAN lub LTE/GPRS, a dzięki serwerowi RopamBridge umożliwia także obsługę powiadomień PUSH. Użytkownik może sterować systemem z poziomu telefonu lub tabletu, korzystając z widgetów czy komend głosowych (dotyczy systemu Android)

Dzięki niej zyskujemy możliwość:

• podglądu stanu centrali, stref, wejść i wyjść
• sterowania wyjściami (zdalne załączanie światła, otwieranie bram, sterowanie roletami itp.)
• uzbrajania i rozbrajania stref
• sterowania temperaturą za pomocą termostatu (profile temperatury, kalendarz)
• podglądu aktualnych awarii w systemie i zdarzeń systemowych
• zmiany kodu użytkownika
• obsługi kodów USSD (kontrola kart przedpłaconych)

Zdalne połączenie aplikacji z centralą możliwe poprzez serwer RopamBridge* - poprzez LTE/GPRS lub Internet (dynamiczny adres IP).

Z aplikacji można korzystać bez serwera RopamBridge – w trybie lokalnym (WIFI/LAN) oraz zdalnie w przypadku posiadania stałego adresu IP i przekierowaniu portu na routerze.

* od wersji Android 1.9.1, iOS 2.0.0 – serwer RopamBridge nie wymaga zakupów w aplikacji (opłat).

PSR-ECO-5012-RS  to zasilacz impulsowy przeznaczony do central z serii Neo-IP, Neo-IP-64, NeoLTE-IP i NeoLTE-IP-64 o mocy 50W i wydajności 3A.
Obsługuje akumulator zapewniający zasilanie awaryjne, automatycznie kontroluje jego ładowanie i stan oraz posiada komplet zabezpieczeń chroniących przed zwarciem, przeciążeniem i nieprawidłowym napięciem. Dzięki obudowie na szynę TH35 montaż jest szybki i wygodny.

Obudowa Ropam O-R4D zapewnia ochronę antysabotażową przed otwarciem i oderwaniem od podłoża. Umożliwia montaż central serii NeoLTE-IP, NeoLTE-IP-64, Neo-IP, Neo-IP-64, modułów serii Basic4G, BasicLTE, MultiLTE-RF (płyta PCB), zasilacza serii PSR-ECO... (na szynie DIN TH35), akumulatora 7Ah/12V lub 18Ah/12V oraz anteny GSM, WiFi na obudowie. Wymiary obudowy wynoszą 325 x 305 x 95 mm / 320 x 300 x 90 mm (wewnętrzne).

Akumulator AGM oferuje napięcie 12V i pojemność 7Ah. Jego projektowana żywotność wynosi od 3 do 5 lat (wg Eurobat, w temperaturze 20°C). Wymiary to 151 × 65 × 99 mm, a waga około 2 kg.


---



Manipulator (panel) dotykowy Ropam TPR-4B-P

Ropam TPR-4B-P to elegancki i funkcjonalny panel dotykowy wyposażony w pojemnościowy ekran 4,3”, umożliwiający wygodne sterowanie systemem alarmowym oraz automatyką domową. Intuicyjna obsługa – przypominająca pracę ze smartfonem – sprawia, że zarządzanie systemem staje się szybkie i proste. Panel zaprojektowany z myślą o współpracy z centralami Ropam NeoLTE-IP(-64), NeoGSM-IP(-64) i Neo-IP(-64).

✨ Za jego pomocą możliwa jest realizacja:

• funkcji alarmowych: załączenie czuwania, rozbrojenie danej strefy itp.
• funkcji automatyki: sterowanie oświetleniem, roletami, automatyką bramową itp.

✨ Dzięki wbudowanemu wejściu na kartę MicroSD o pojemności do 8 Gb oferuje rozszerzoną funkcjonalność i rejestrację zdarzeń.

✨ Montowany natynkowo, na płasko – bez konieczności podkuwania ścian – idealnie sprawdzi się w nowoczesnych wnętrzach.


Najważniejsze funkcje:

• wyświetlacz: 4,3” TFT LCD z podświetleniem LED
• wysoka jasność i kontrast – czytelność w każdych warunkach
• zintegrowany szklany panel – nowoczesny i estetyczny wygląd
• dotykowy panel „TouchPanel” – bez mechanicznych styków
• interaktywne, graficzne menu z ikonami (piktogramami)
• 2 ekrany – swobodne rozmieszczanie ikon wg wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 strefy):
  • kalendarz tygodniowy
  • 5 profili temperatury
  • 4 przedziały dzienne
  • synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• losowy układ klawiatury numerycznej – zwiększenie bezpieczeństwa
• pasek stanu systemu – dodatkowe informacje na ekranie
• tekstowe podpowiedzi dla użytkownika
• sygnalizacja akustyczna działań
• wygaszacz ekranu z zegarem, kalendarzem i aktualną temperaturą
• montaż natynkowo, na płasko – bez konieczności podkuwania ścian



Dostosuj ekran do swoich preferencji

2 ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika


Podgląd niezbędnych informacji

Bezpośredni podgląd aktualnej temperatury, wilgotności i wejścia analogowego


Wizualizacja i sterowanie automatyką domową

1. potwierdzenie z wejścia - np. czujnika zamontowanego na bramie
2. potwierdzenie załączenia
3. pobierana energia



---



Zewnętrzny, optyczno-akustyczny sygnalizator Yotogi TI700

TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED.
Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny.


---



Specyfikacja techniczna:

✅Centrala Ropam NeoLTE-IP-64:

• modem GSM: Quectel (Quad-Band, GPRS class 10)
• częstotliwość GSM pracy modemu: 850/ 900/ 1800/ 1900 MHz
• typ transmisji danych: SMS, VOICE, GPRS, PUSH
• LogicProcessor:
  • graficzny, blokowy edytor logiki (DiagramEditor)
  • zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
  • do 20 niezależnych warunków logicznych, (bloki If...Then...Else)
  • do 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
  • kreator logiki lub edytor skryptu (język skryptowy C)
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• 4 timery z kalendarzem, do sterowania i automatyki
• obsługa kodów USSD (kontrola kart pre-paid)
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia/naruszenie
• wejścia czujników temp. T1-T4 (Data), GND, +VT (3,3V)
• wejście analogowe AI 0-10V lub 4..20mA do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd,
• wejście analogowe (programowane): Uin= 0-10V/DC (max.) lub 4-20mA (impedancja Z=30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• 4 makra (sekwencja) do wywołania z paneli dotykowych lub aplikacji
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM),
• komunikacja systemowa 2 x EIA-485 – magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych O1, O2, i zasilających AUX, +KB1, +KB2: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść O1, O2, AUX, +KB1, +KB2: Ilim=1,0A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP lub LTE w zależności od wersji
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• zasilanie: 12V DC (do zasilania wymagany nadzorowany, inteligentny, zasilacz systemowy: PSR-ECO-5012-RS lub PSR-ECO-2012)
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 330/150/120mA – max/śr/min, Wifi = 15mA, GSM = -10mA, Eth = 30mA (w stanie podstawowym)
• wymiary: 209 x 87 x 25 [-/+1] [mm]
• waga netto: 155g

✅ Zasilacz Ropam PSR-ECO-5012-RS:

• moc wyjściowa zasilacza (wydajność prądowa): 50 W (3A @13,8V)
• moc całkowita zasilacza: 65W
• sprawność energetyczna: 88% - 91%
• sygnalizacja awarii zasilania AC: 0s-16h40min
• sygnalizacja awarii niskiego napięcia DC: Uout <11,0V
• sygnalizacja rozładowanego akumulatora: Uout <9,5V
• obciążalność wyjścia +V, GND: In=3,0A (ciągła), Ipeak=5,0A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść +V, GND: Ilim=3,0A ~ 5,0A; Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciązenie wyjścia)
• obciążalność wyjść FAIL, FAC, FBAT: 100 mA @ 30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• typ wyjść FAIL, FAC, FBAT: tranzystorowe OC (Open Collector, otwarty kolektor)
• akumulator współpracujący: 12V, 5Ah – 28Ah (VRL/SLA) - brak w zestawie
• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,0V +/- 5%), przeciwzwarciowe SCP i odwrotna polaryzacja akumulatora (RPP)
• prąd ładowania akumulatora: Ibat=0,5A lub 1,0A max.
• komunikacja systemowa: EIA-485 (magistrala systemowa, protokół RopamNET)
• napięcie i prąd zasilania: Uin=195V ~ 265V AC, 50 Hz; Irms=0,5A max.; Ipk=2.0A max.
• napięcie wyjściowe zasilacza: Uout=9,0V ~ 15,2V DC; Un=13,8V DC (@20°C; Iout = 0A)
• napięcie tętnienia napięcia DC: 120 mV p-p max.
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia:
  • - 3,3 [mV/°C/ogniwo] powyżej temp. projektowej 20°C;
  • +3,3 [mV/°C/ogniwo] poniżej temp. projektowej 20°C
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,785W (Irms=0.015A)
• pobór prądu przez układy zasilacza DC (bez wyjść): 35 mA @12V
• klasa II środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność: 20% ... 90% RH bez kondensacji
• temperatura podczas ładowania akumulatora: 0°C ... +40°C
• temperatura podczas rozładowania akumulatora: -10°C ... +50°C
• parametry wynikają z warunków pracy typowego akumulatora w technologii AGM
• złącza: AWG: 24-12, FASTON 6,3
• obudowa DIN 6M (ABS UL94-VO)
• wymiary: 107 x 89 x 65,6 mm
• waga: 230g (netto)

✅ Panel dotykowy Ropam TPR-4B-P:

• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: pojemnościowy
• sygnalizacja akustyczna: ~80 dB max.
• gniazdo karty SD:
  • obsługa kart micro SD / SDHC (do 8GB, brak w zestawie)
  • plan budynku (tablica sensoryczna)
  • cyfrowa ramka zdjęć (100 zdjęć max.)
  • rejestracja historii temperatury z czujników temp.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• funkcja LoggerTemp – rejestrator temperatury:
  • zapis historii temperatury na karcie SD (plik .txt)
  • podgląd histogramu w trybie wygaszacza
• magistrala EIA-485 – komunikacja z centralą (protokół RopamNET)
• lokalny port micro USB – łatwa aktualizacja oprogramowania
• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager
• obsługa zdalna urządzenia - program RopamNeo
• stopień ochrony: IP20
• montaż natynkowo, na płasko – bez konieczności podkuwania ścian
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor obudowy: czarny
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• złącza rozłączne AWG: 24-12
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga netto: 175g



✅ Sygnalizator Yotogi TI700:

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm

W zestawie:

• centrala alarmowa Ropam NeoLTE-IP-64 - 1 szt;
• antena WiFi- 1 szt;
• obudowa Ropam O-R4D – 1 szt;
• zasilacz Ropam PSR-ECO-5012-RS – 1 szt;
• antena Ropam AT-GSM-MINI - 1 szt;
• konektor Ropam AT-SMAm-20-SMAf - 1 szt.
• akcesoria (kołki montażowe, rezystory);
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4B-P (kolor obudowy: czarny) - 1 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

❗ Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS/IP lub LTE).
