Zasilacz buforowy SMPS ATTE AUPS-100-120-F 12V 8A 100W

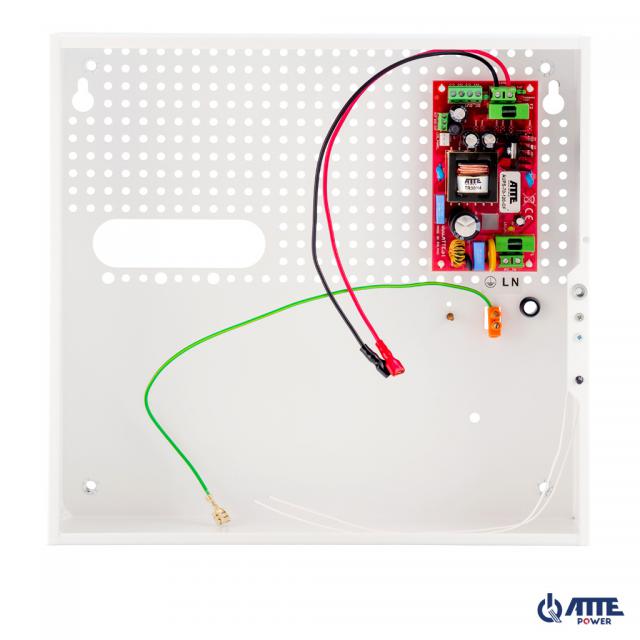

To zasilacz buforowy 12 V DC przeznaczony do zasilania systemów monitoringu, alarmów oraz kontroli dostępu, umieszczony w wewnętrznej obudowie z miejscem na akumulator 18 Ah. Zapewnia ciągłość pracy urządzeń podczas zaniku zasilania sieciowego oraz umożliwia ich bezprzerwowe działanie.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilacz buforowy 12 V / 8 A: dostarcza napięcie wyjściowe regulowane w zakresie 10,8–13,8 V DC oraz moc do 100 W, umożliwiając zasilanie wielu urządzeń jednocześnie.

✔️ Podtrzymanie zasilania z akumulatora: współpracuje z akumulatorami SLA, AGM i żelowymi o pojemności do 18 Ah, dzięki czemu system pozostaje aktywny również podczas zaniku napięcia sieciowego.

✔️ Ładowanie akumulatora 1 A lub 2 A: umożliwia dostosowanie prądu ładowania do zastosowanego akumulatora i warunków pracy.

✔️ Wysoka sprawność: sprawność na poziomie 90% ogranicza straty energii oraz zmniejsza nagrzewanie się zasilacza podczas pracy.

✔️ Kompletny zestaw zabezpieczeń: zabezpieczenia przeciwzwarciowe, przeciążeniowe, termiczne i przepięciowe chronią zasilacz oraz podłączone urządzenia przed uszkodzeniem.

✔️ Ochrona akumulatora: zabezpiecza akumulator przed nadmiernym rozładowaniem, przeciążeniem oraz odwrotnym podłączeniem, wydłużając jego żywotność.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu zasilacza oraz integrację z innymi elementami instalacji.

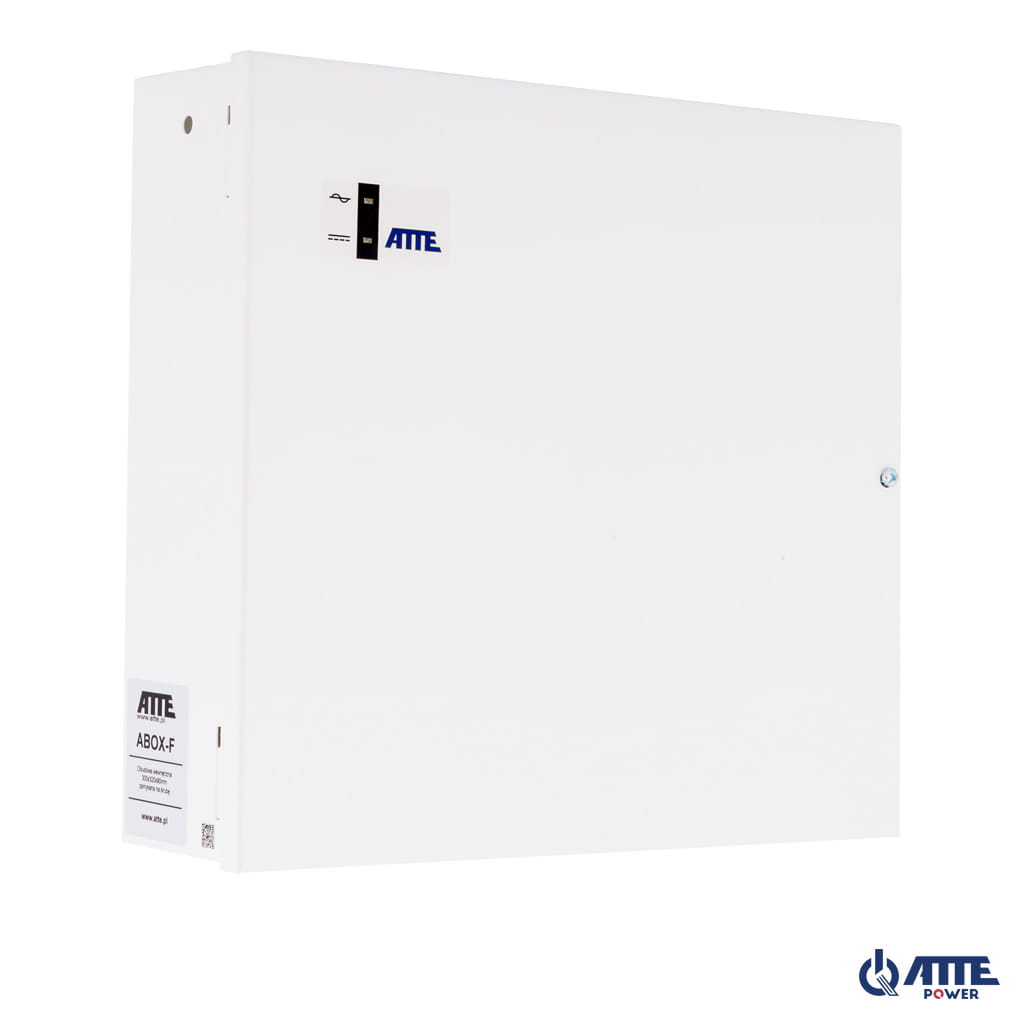

✔️ Obudowa do zastosowań wewnętrznych: stalowa obudowa z zamknięciem na śrubę, zdejmowanymi drzwiczkami i zabezpieczeniem antysabotażowym (tamper) zapewnia wygodny montaż oraz ochronę urządzeń.

✔️ Możliwość rozbudowy: obudowa z otworami montażowymi w rastrze 10,8 mm pozwala na instalację dodatkowych modułów, takich jak przetwornice, stabilizatory napięcia czy moduł bezpiecznikowy z ośmioma wyjściami.


Zastosowania

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratorów i pozostałych urządzeń monitoringu również podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz urządzeń odpowiedzialnych za ochronę obiektu.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu kontrolerów, zamków i pozostałych elementów systemów kontroli wejść, zapewniając ich działanie także w trybie awaryjnym.

✔️ Instalacje wewnętrzne: przeznaczony do montażu wewnątrz budynków, gdzie estetyczna obudowa pozwala bezpiecznie zamontować zasilacz oraz uporządkować okablowanie.

✔️ Rozbudowane systemy niskonapięciowe: możliwość montażu dodatkowych modułów oraz rozbudowy do 8 zabezpieczonych wyjść ułatwia zasilanie większych instalacji.

✔️ Rejestratory i dyski sieciowe NAS: po zastosowaniu odpowiedniego modułu stabilizującego może zasilać urządzenia wymagające stabilnego napięcia 12 V DC

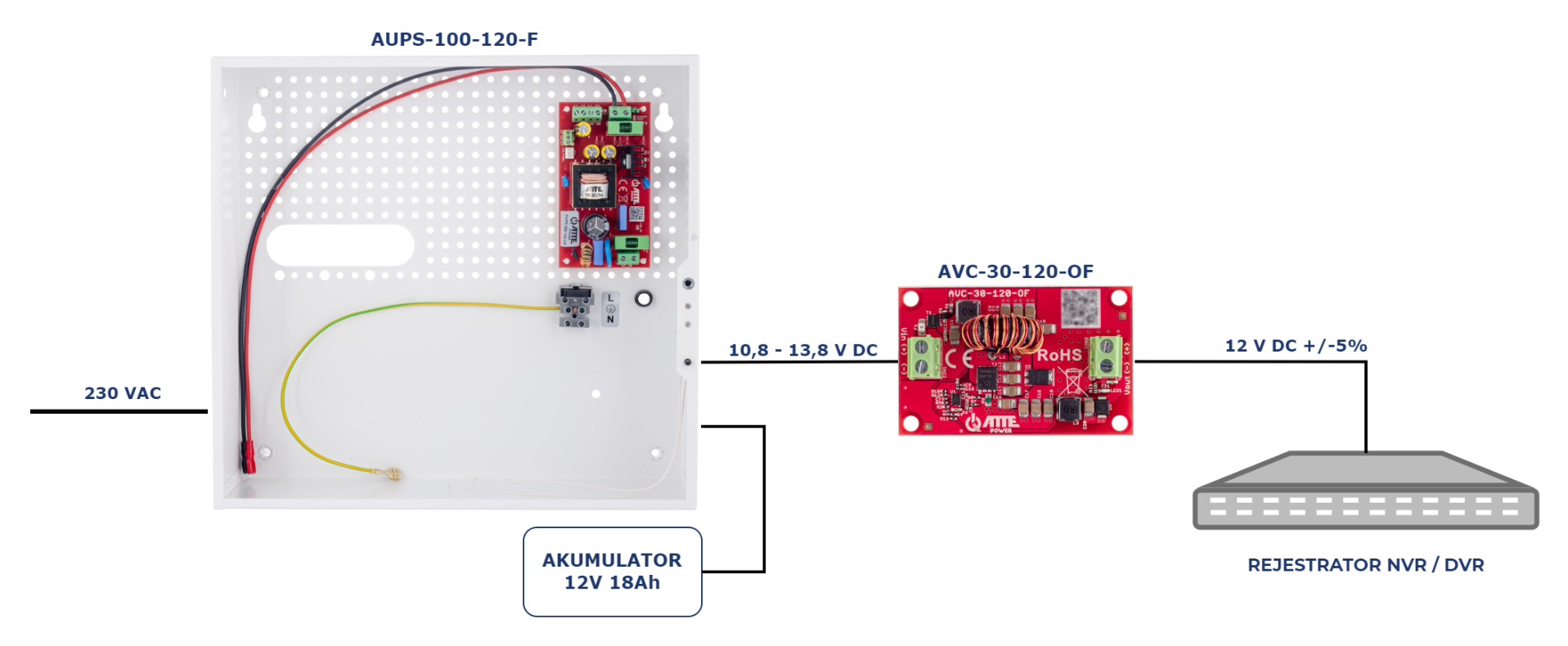

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 V DC

• 8 A – praca ciągła
• 10 A – maksymalny (podczas ładowania akumulatora)

• 100 W – praca ciągła
• 120 W – maksymalna (podczas ładowania akumulatora)

Parametry wejściowe:

• napięcie wejściowe: 190–260 V AC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciwzwarciowe i przeciążeniowe na poziomie 12 A (automatyczny powrót po zwarciu)
• praca z akumulatora: bezpiecznik topikowy 10 A

• zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem
• bezpiecznik topikowy 10 A
• ochrona przed głębokim rozładowaniem – odłączenie akumulatora przy napięciu poniżej 10,8 V (automatyczny powrót po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia DC OUT (styk NC)
• ACF – brak napięcia AC (styk NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie:

• przycisk START umożliwiający uruchomienie zasilacza przy braku zasilania AC

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieci
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora

• LED AC (zielona) – obecność napięcia sieci
• LED DC (czerwona) – obecność napięcia wyjściowego

Konstrukcja obudowy:

• obudowa: ABOX-F
• materiał: blacha stalowa 0,8 mm
• kolor: biały (malowanie proszkowe)
• zamknięcie: śruba z zabezpieczeniem antysabotażowym (tamper)

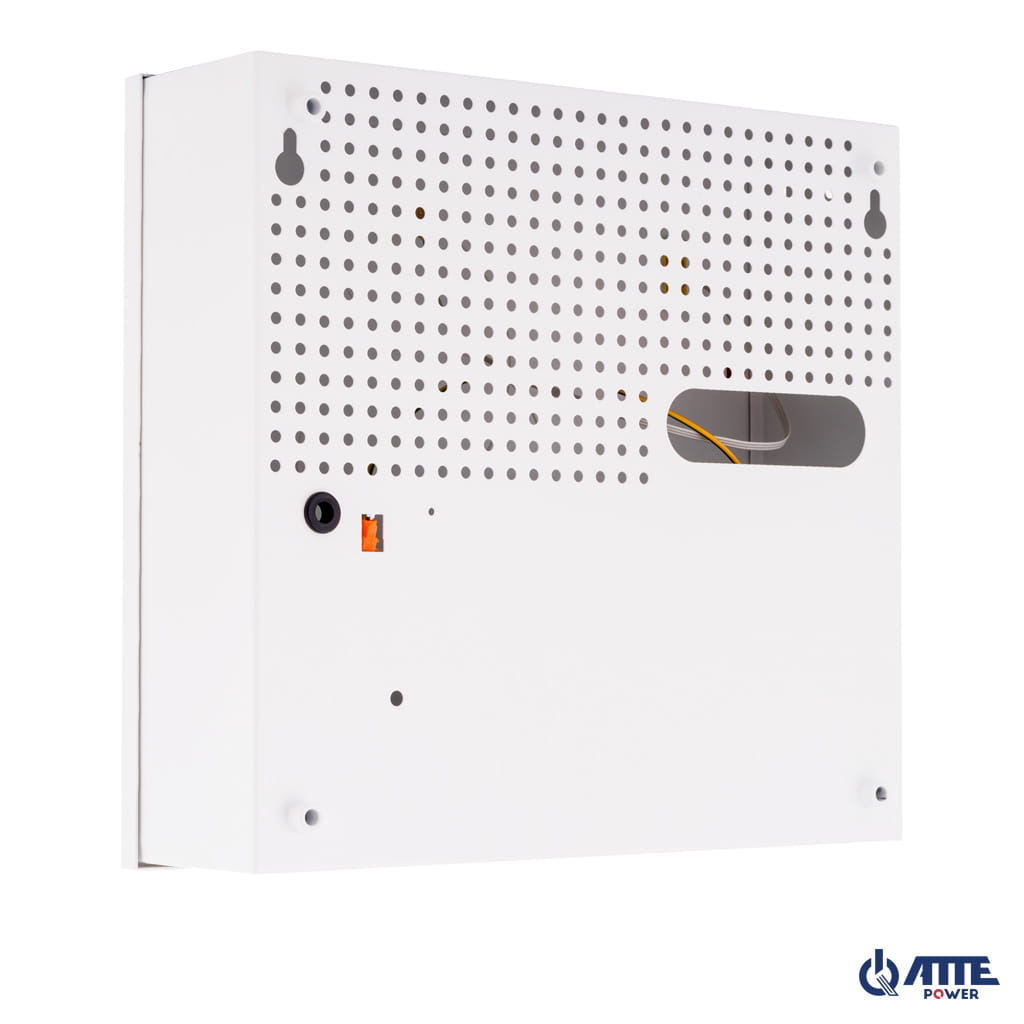

• system otworów montażowych:
  • raster 10,8 mm
  • dystans do ściany: 8 mm
  • otwory montażowe: 6 mm

Montaż:

• montaż naścienny przez otwory montażowe 6 mm

Pozostałe:

• sprawność: 90% (przy 100 W)
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 320 × 300 × 90 mm
• waga: 2,34 kg

• zasilacz buforowy AUPS-100-120-OF - 1 szt.
• obudowa wewnętrzna ABOX-F - 1 szt.
