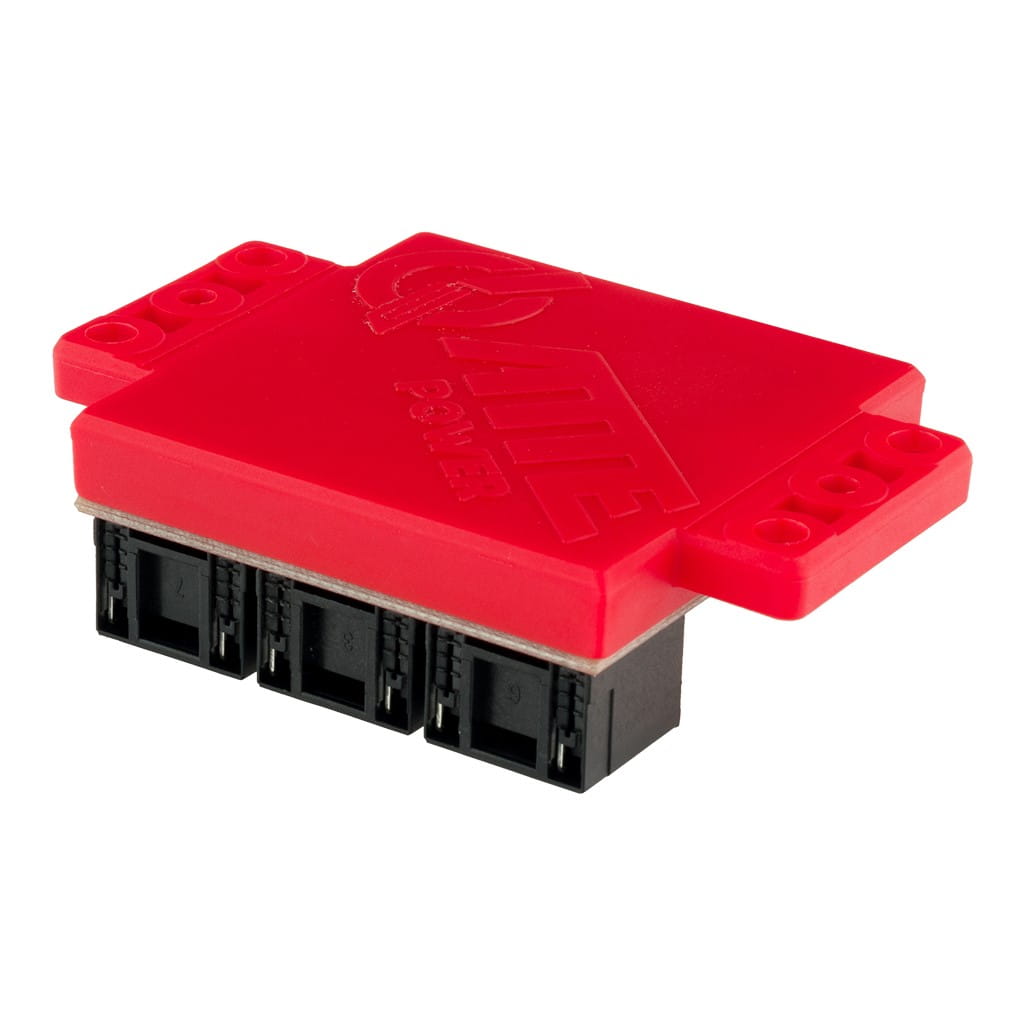

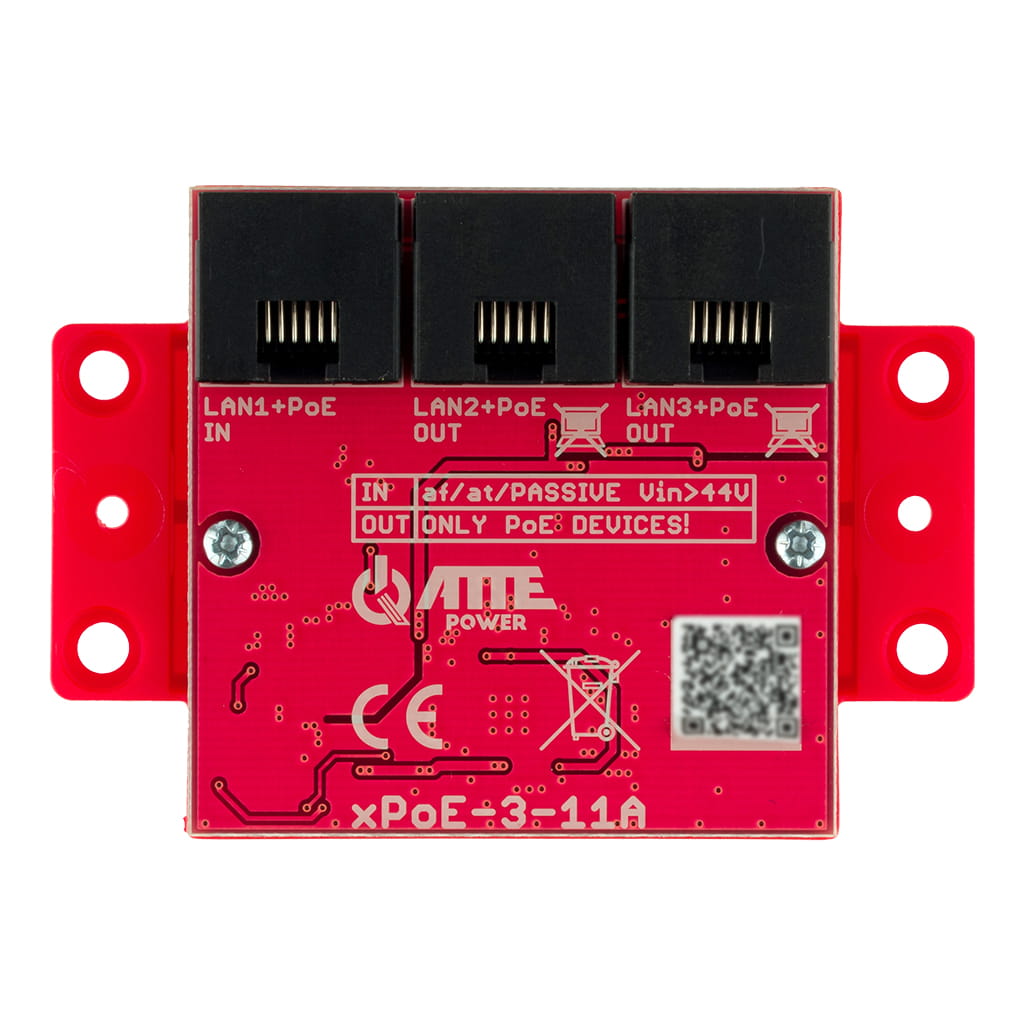

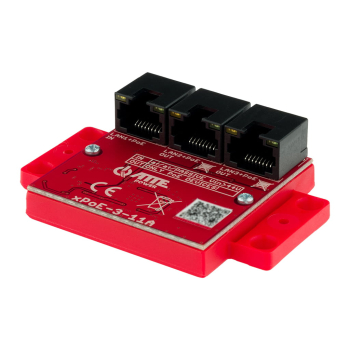

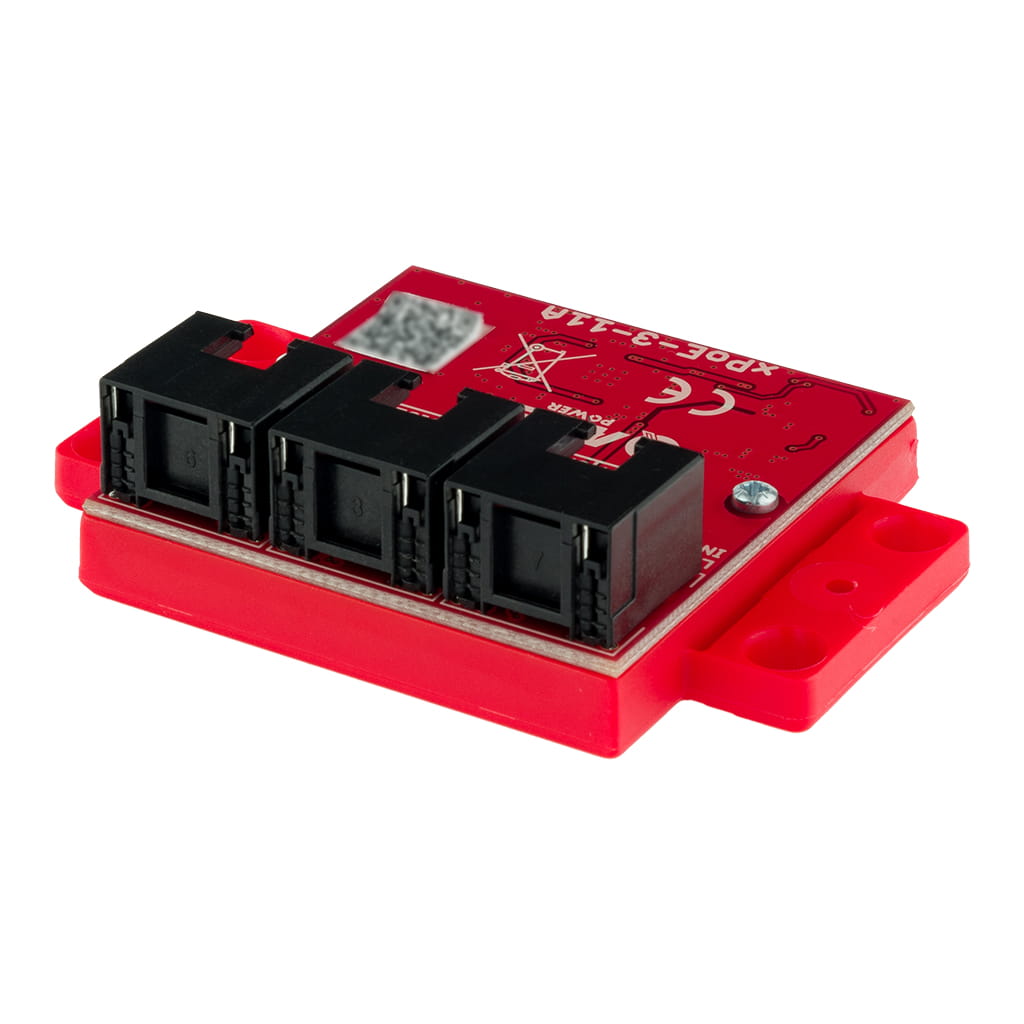

Switch PoE ATTE xPoE-3-11A 3-portowy 10/100Mbps, extender

To 3-portowy extender (repeater) sieci LAN i zasilania PoE, przeznaczony do wydłużania zasięgu sieci oraz zasilania wielu urządzeń PoE. Umożliwia podłączenie kamer IP lub innych odbiorników PoE w miejscach oddalonych od switcha lub tam, gdzie z jednego przewodu sieciowego trzeba zasilić kilka urządzeń.

Najważniejsze cechy i funkcje urządzenia:

✔️ Wydłużenie sieci Ethernet: regeneruje sygnał sieciowy, umożliwiając budowę instalacji o długości przekraczającej standardowe 100 m.

✔️ Zasilanie dwóch urządzeń PoE: dwa wyjścia PoE OUT pozwalają zasilić dwa odbiorniki lub kolejny extender z jednego przewodu sieciowego.

✔️ Obsługa wielu standardów PoE: port wejściowy współpracuje z PoE 802.3af, 802.3at oraz PoE Passive, automatycznie dobierając odpowiedni standard.

✔️ Wbudowany switch 100 Mb/s: urządzenie jednocześnie wzmacnia sygnał i rozdziela transmisję danych pomiędzy podłączone urządzenia.

✔️ Moc do 40 W: umożliwia zasilanie urządzeń PoE o łącznym poborze mocy do 40W.

✔️ Sekwencyjne uruchamianie wyjść PoE: wyjścia zasilające są załączane kolejno podczas uruchamiania lub po usunięciu zwarcia, co zwiększa stabilność działania.

✔️ Zasilanie wyłącznie przez port 1 z dowolnego switcha PoE 802.3at/af, adaptera PoE Passive i wszystkich urządzeń ATTE. Brak możliwości wyłączenia zasilania PoE na portach 2 i 3.

✔️ Kompaktowa konstrukcja: niewielkie wymiary umożliwiają montaż wewnątrz podstawy kamery, obudów ABOX lub innych miejsc o ograniczonej przestrzeni.

✔️ Prosta instalacja: urządzenie nie wymaga konfiguracji parametrów, co znacznie skraca proces instalacji.

✔️ Niski pobór energii: własny pobór mocy poniżej 0,5 W ogranicza straty energii podczas ciągłej pracy.

Zastosowania

✔️ Wydłużanie sieci Ethernet: umożliwia rozbudowę sieci LAN na odległości przekraczające standardowe 100 metrów poprzez regenerację sygnału.

✔️ Wsparcie dla wielu odbiorników PoE: możliwość zasilania do 2 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT).

✔️ Rozgałęzienie instalacji sieciowej: umożliwia utworzenie dodatkowego odgałęzienia sieci wraz z zasilaniem PoE bez konieczności prowadzenia kolejnego przewodu.

✔️ Kaskadowa rozbudowa sieci PoE: pozwala zasilić kolejny extender PoE, ułatwiając budowę rozległych instalacji monitoringu.

✔️ Modernizacja istniejących instalacji: umożliwia rozbudowę sieci PoE bez wymiany okablowania i bez konieczności stosowania dodatkowego zasilania.

✔️ Montaż w ograniczonej przestrzeni: niewielkie wymiary pozwalają na instalację w podstawie kamery, obudowach ABOX lub na szynie DIN z wykorzystaniem odpowiednich akcesoriów.

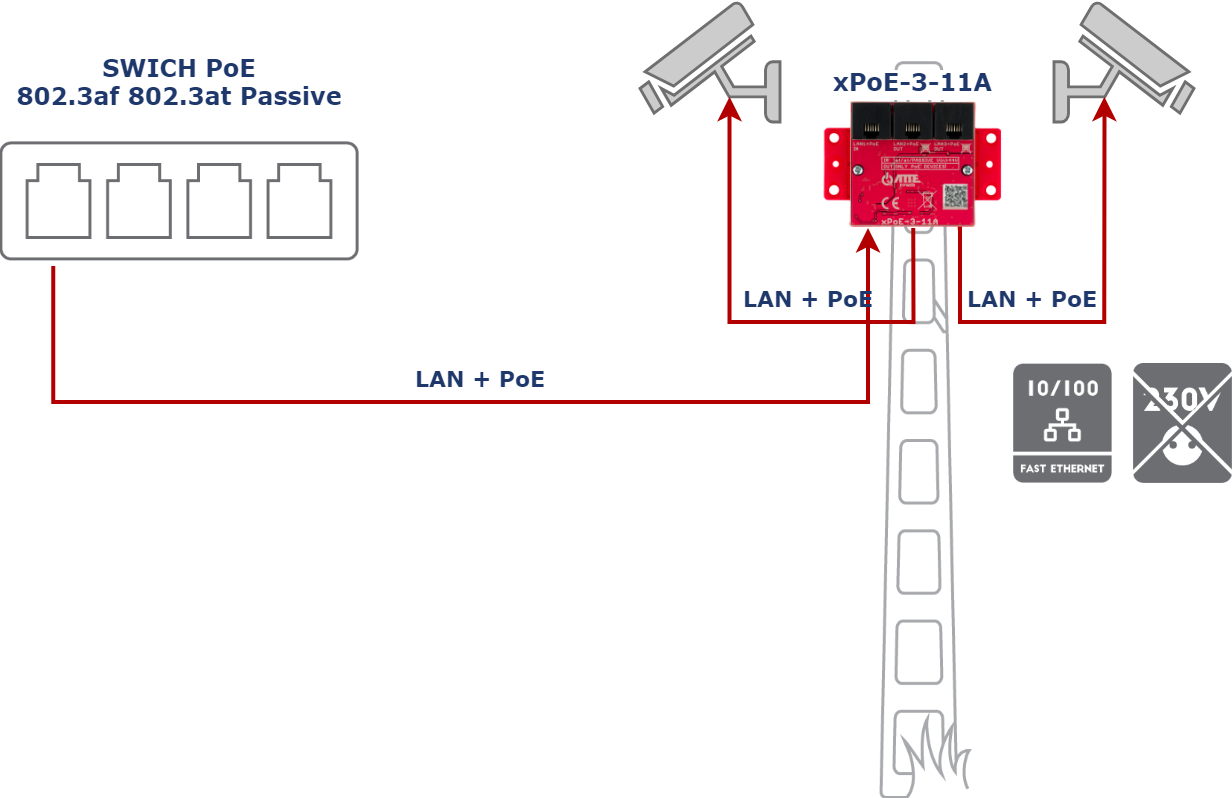

Przykład 1.

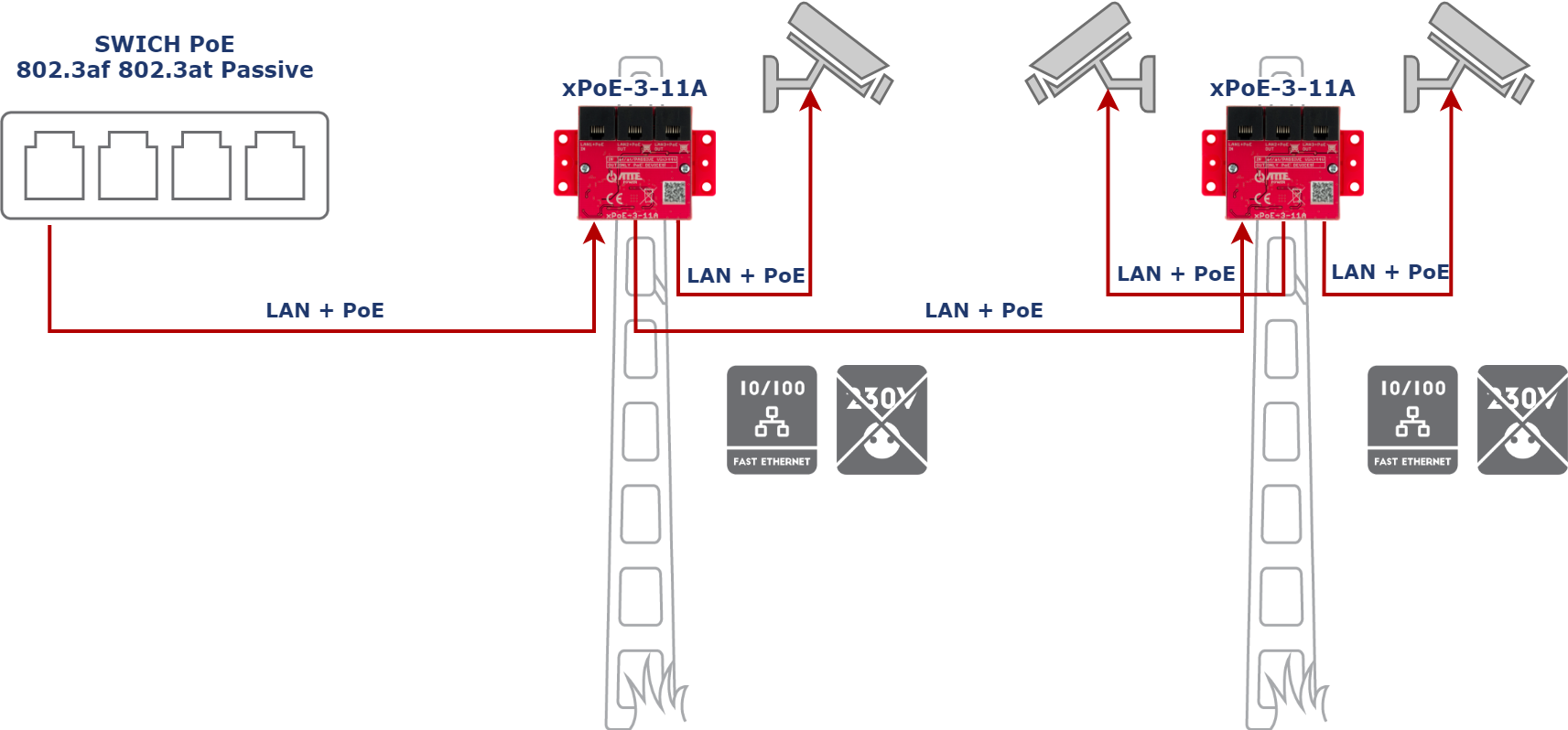

Przykład 2.

Podstawowe zastosowanie xPoE-3-11A

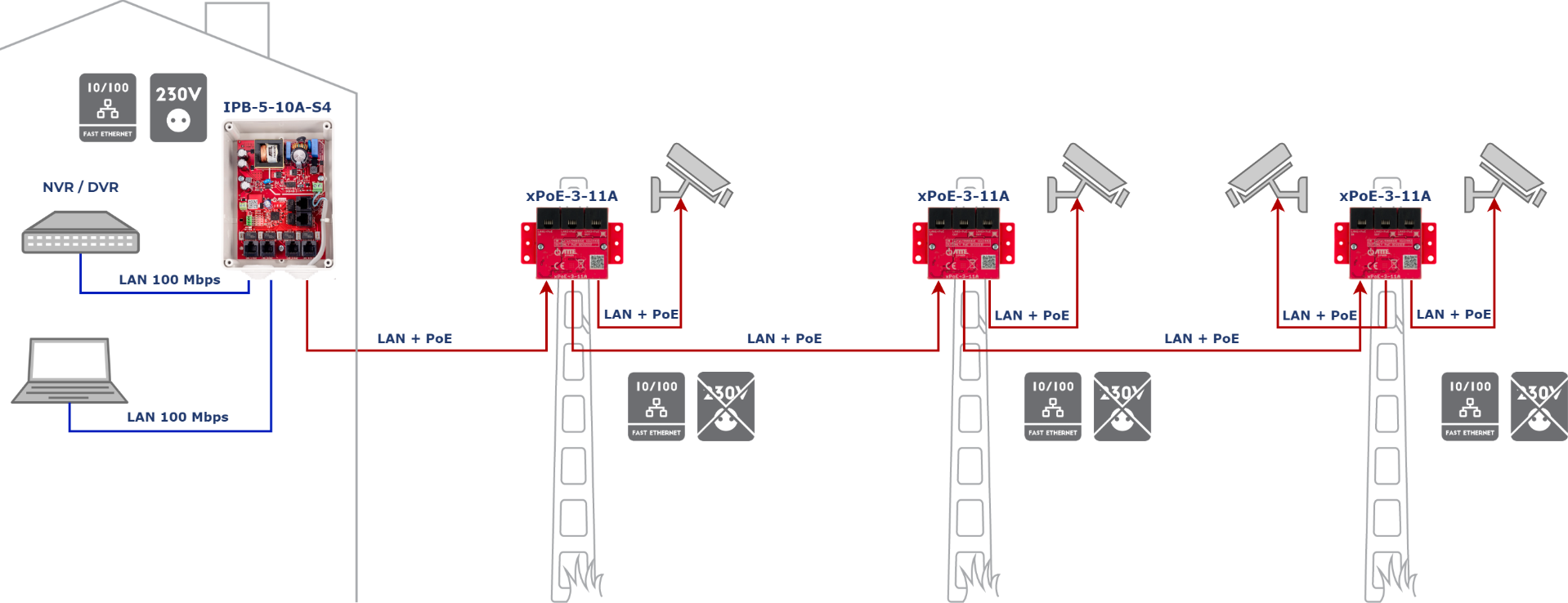

Przykład 3.

Podstawowe zastosowanie xPoE-3-11A

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

• wybór standardu PoE (at/af): LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający

Porty:

• 3 × RJ-45 10/100 Mb/s (auto MDI-MDIX, autonegocjacja)
• 1 × LAN + PoE IN
• 2 × LAN + PoE OUT

Funkcje portów:

• LAN 1: wejście PoE (zasilanie switcha, Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W)), PINY PoE (1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-))
• LAN 2: wyjście PoE (zasilanie kolejnego extendera lub kamery, Passive), PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
• LAN 3: wyjście PoE (zasilanie kamery, Passive), PINY PoE (4,5 (V+) 7,8 (V-))
• LAN2...LAN3: sekwencyjne załączanie wyjść PoE (LAN2...LAN3,podczas uruchamiania lub po zwarciu)

Zabezpieczenia:

• zabezpieczenie przepięciowe na portach LAN1 ... LAN3
• zabezpieczenie przeciążeniowe 1 A z automatycznym powrotem na porcie LAN1

Sygnalizacja:

• LAN1 (żółta) – zasilanie urządzenia
• LAN2 ... LAN3 (żółta) – obecność zasilania PoE
• LAN1 ... LAN3 (zielona) – aktywność połączenia i transmisja danych

Pozostałe:

• materiał obudowy: poliwęglan
• stopień ochrony: IP20
• temperatura pracy: -25°C...+65°C
• napięcie zasilania: LAN1, 44 ... 56 VDC (Vin)
• napięcie wyjściowe: Vout = Vin
• pobór mocy: 0,5 W

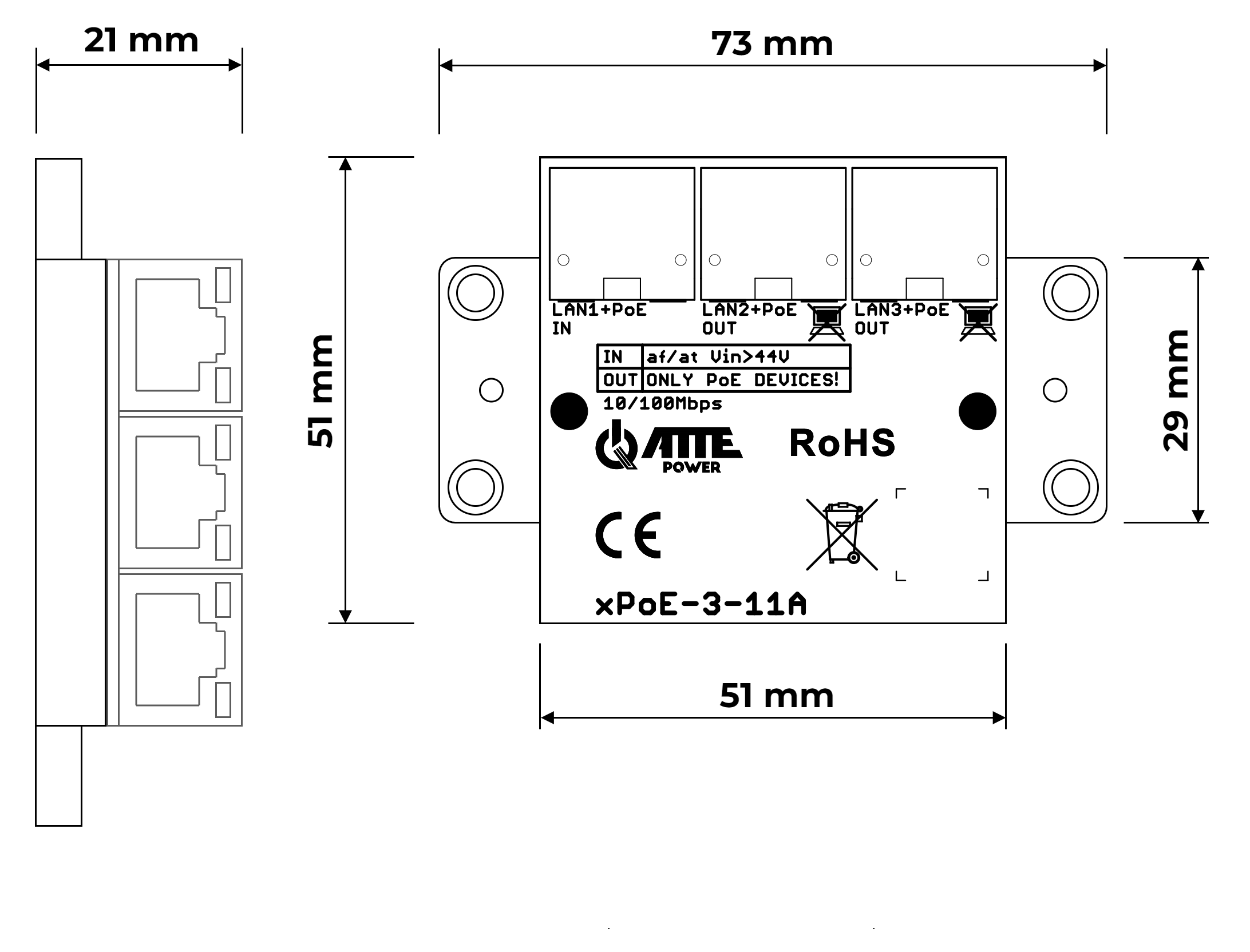

• wymiary: 51 x 51 x 23 mm
• waga: 0,042 kg

• extender PoE xPoE-3-11A - 1 szt.
