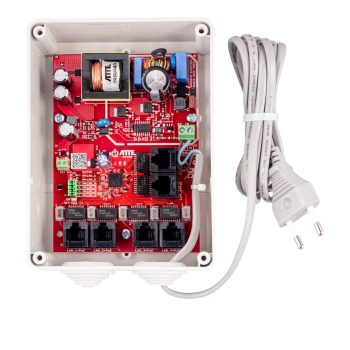

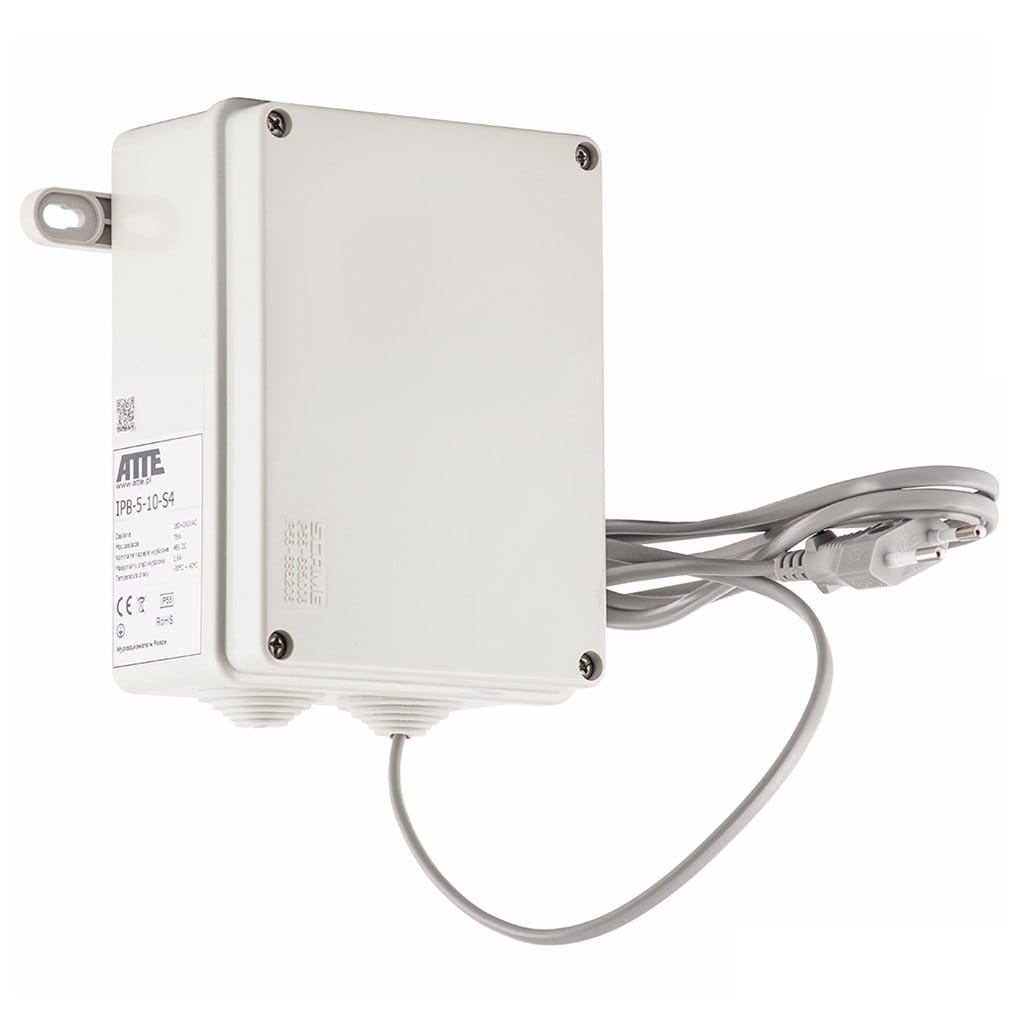

Switch PoE ATTE IPB-5-10A-S4 PoE 5x PoE + 1x UpLink

IPB-5-10A-S4 to 5-portowy switch PoE (5× PoE + 1× Uplink) z wbudowanym zasilaczem 55 V DC / 90 W, umieszczony w szczelnej obudowie zewnętrznej IP55. Umożliwia zasilanie i podłączenie do pięciu kamer IP lub innych urządzeń PoE, zapewniając prosty montaż również na zewnątrz budynków.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zintegrowany switch PoE z zasilaczem: urządzenie łączy 5-portowy switch i zasilacz 55V / 90W w jednej obudowie, dzięki czemu instalacja wymaga jedynie podłączenia przewodów sieciowych oraz zasilania.

✔️ Obsługa 5 urządzeń PoE: pięć portów PoE umożliwia zasilanie kamer IP oraz innych urządzeń zgodnych ze standardami IEEE 802.3af, IEEE 802.3at i PoE Passive.

✔️ Moc do 40W na port: wysoka moc wyjściowa oraz budżet zasilania 90W pozwalają obsługiwać również urządzenia o większym poborze energii, takie jak kamery obrotowe PTZ czy extendery PoE.

✔️ Zasilanie PoE po 4 parach przewodów: transmisja zasilania wszystkimi parami skrętki ułatwia budowę bardziej rozbudowanych instalacji oraz współpracę z konwerterami 2WIRE i XCOAX.

✔️ Obudowa zewnętrzna IP55: szczelna obudowa z tworzywa odpornego na promieniowanie UV chroni urządzenie przed wpływem warunków atmosferycznych i umożliwia montaż na zewnątrz.

✔️ Zabezpieczenie każdego portu PoE: każdy kanał posiada niezależne elektroniczne zabezpieczenie przeciwzwarciowe i przeciążeniowe z automatycznym przywróceniem pracy po usunięciu usterki.

✔️ Możliwość wyłączenia zasilania na wybranych portach: użytkownik może odłączyć zasilanie PoE na pojedynczych portach bez wpływu na pracę pozostałych urządzeń.

✔️ Sygnalizacja pracy urządzenia: diody LED informują o obecności zasilania oraz aktywności transmisji danych, co ułatwia kontrolę działania instalacji.


Zastosowania:

✔️ Kamery IP: umożliwia jednoczesne zasilanie i podłączenie do sieci nawet pięciu kamer monitoringu zgodnych ze standardami PoE 802.3af, 802.3at oraz PoE Passive.

✔️ Zewnętrzne punkty dystrybucji sieci: szczelna obudowa IP55 pozwala na montaż urządzenia na zewnątrz budynków, gdzie standardowy switch nie może zostać zastosowany.

✔️ Rozbudowane instalacje monitoringu: współpracuje z extenderami PoE serii APT i xPoE, co ułatwia zwiększenie zasięgu oraz rozbudowę istniejącej infrastruktury.

✔️ Kamery PTZ i urządzenia o większym poborze mocy: wysoka moc na portach PoE umożliwia zasilanie odbiorników wymagających większej ilości energii.

✔️ Systemy wykorzystujące konwertery 2WIRE i XCOAX: może zasilać konwertery umożliwiające przesyłanie sygnału i zasilania po przewodzie koncentrycznym lub jednej parze przewodów.

✔️ Instalacje monitoringu IP w budynkach i na zewnątrz: sprawdza się jako centralny punkt zasilania oraz transmisji danych dla kamer i innych urządzeń sieciowych PoE.

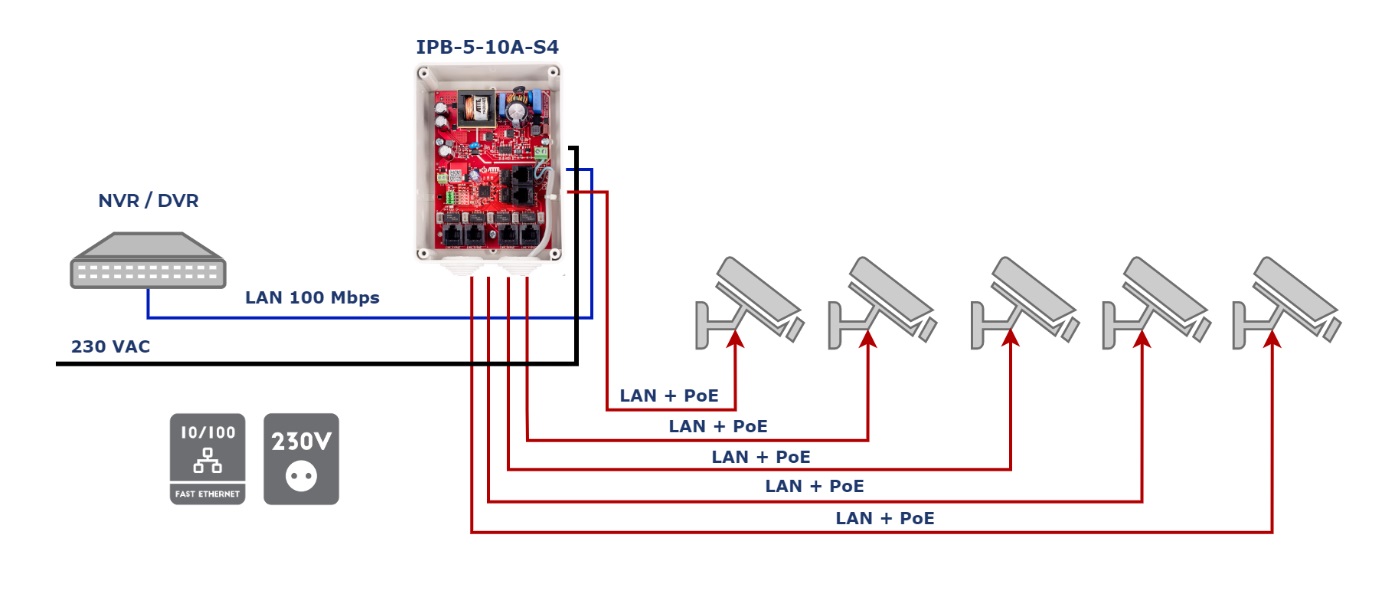

Przykład 1.

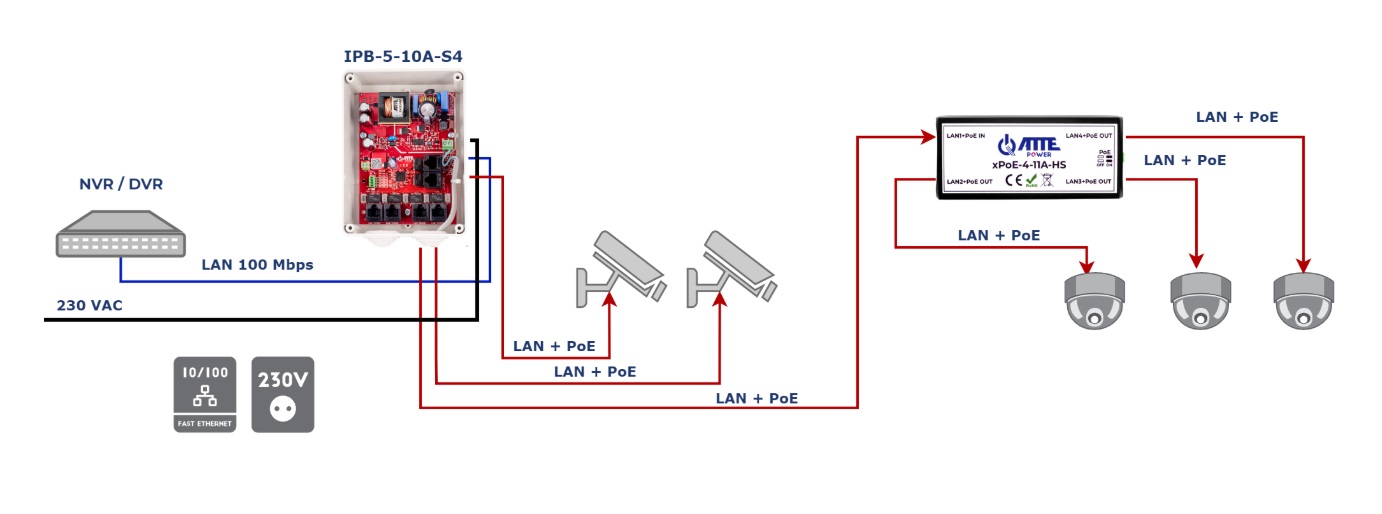

Przykład 2.

konfiguracja IPB-5-10A-S4 w połączeniu z xPoE-4-11A-HS

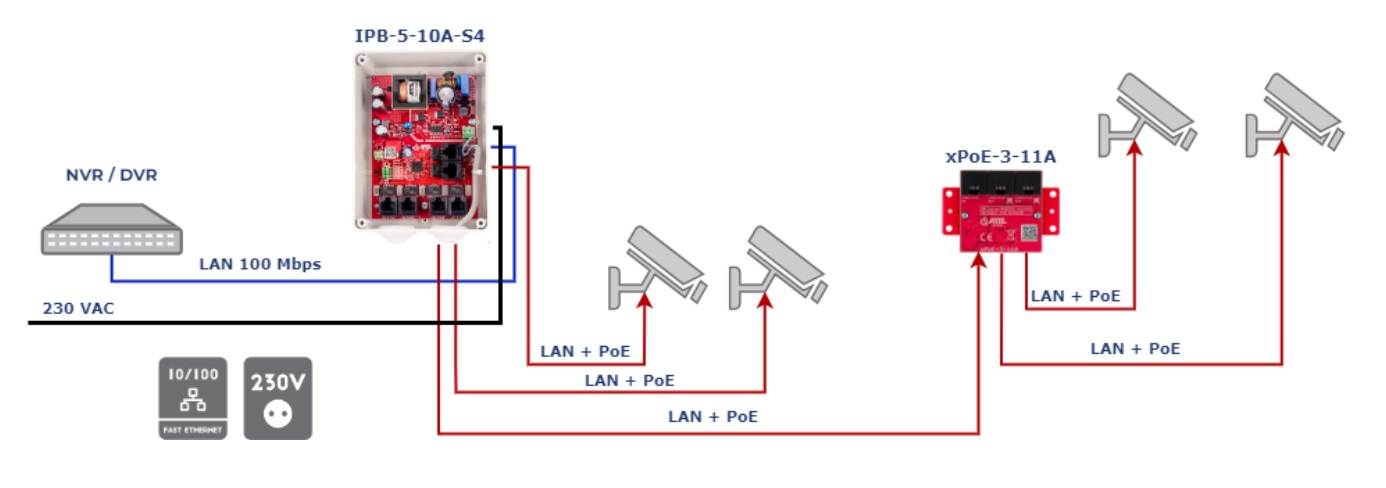

Przykład 3.

konfiguracja IPB-5-10A-S4 w połączeniu z xPoE-3-11A

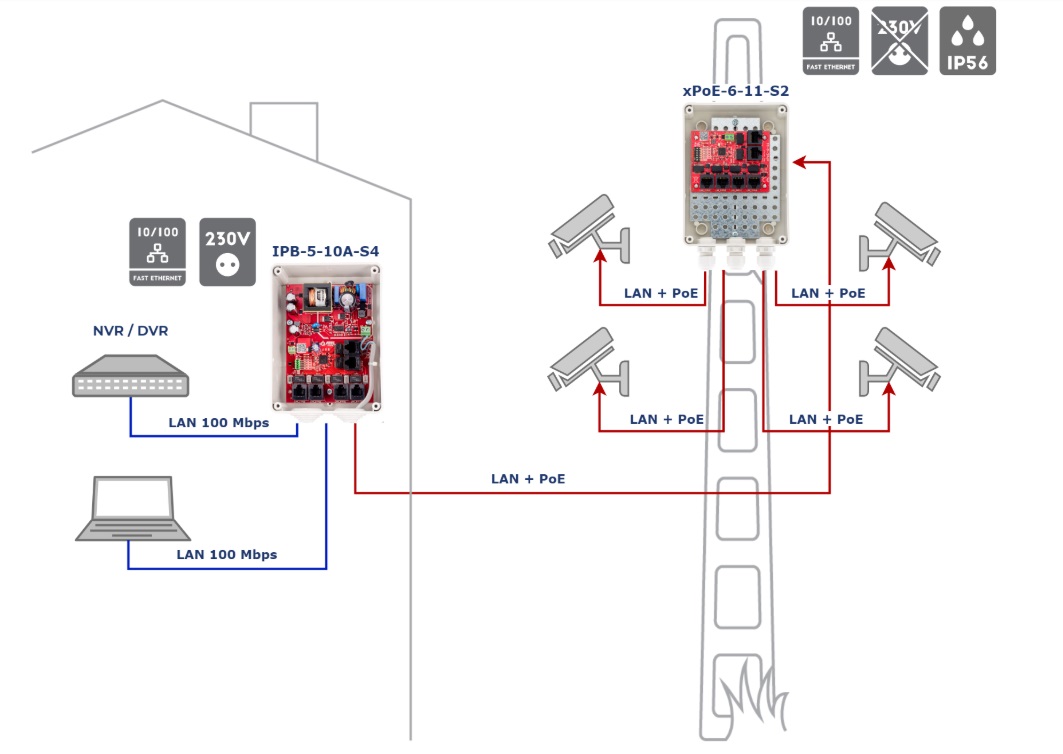

Przykład 4.

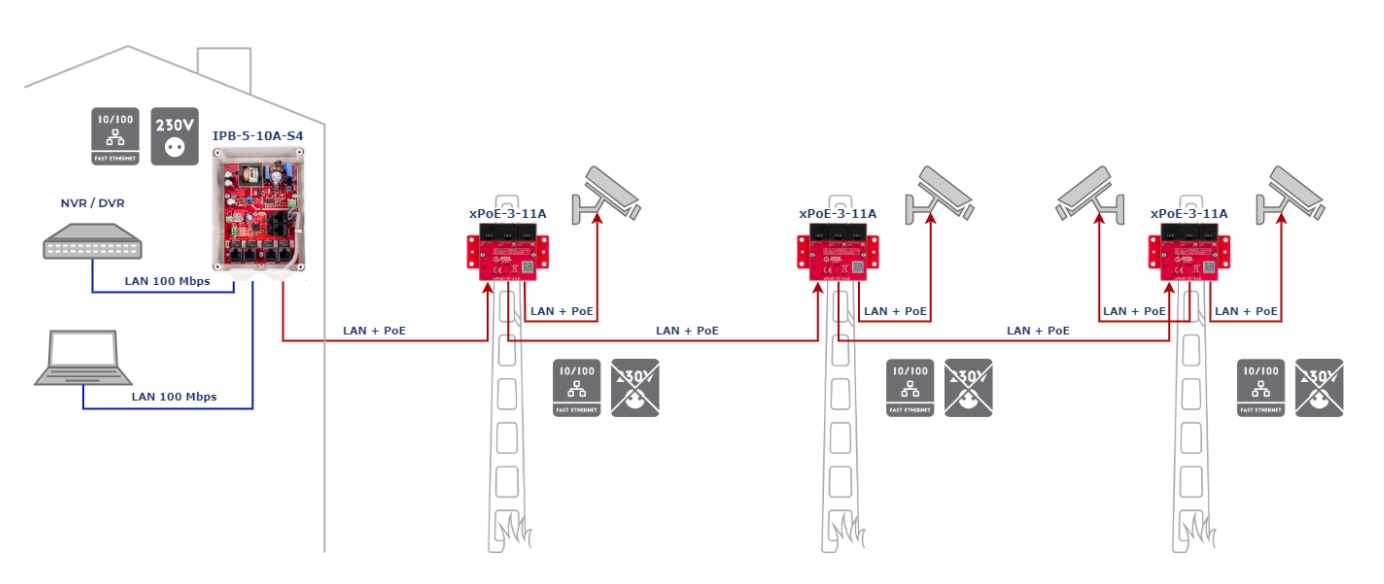

Przykład 5.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Porty:

• porty LAN: 5 × RJ-45 10/100 Mbps (LAN1–LAN5 z PoE)
• port Uplink: 1 × RJ-45 10/100 Mbps (LAN6)
• wyjście zasilania: złącze śrubowe CON2 (+/-), 55 VDC
• wejście zasilania: przewód AC (CON_AC_IN)

Funkcje portów:

• LAN 1 ... LAN 5: wyjście PoE (zasilanie odbiorników) - PASSIVE (do 40W), 802.3at (do 30W), 802.3af (do 15W); PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
• LAN 6: UPLINK (brak zasilania PoE)
• CON2 (+) (-): wyjście zasilania 55VDC
• CON1 AC_IN: zasilanie sieciowe 230VAC

Sygnalizacja:

• LED AC (biały) – obecność napięcia sieciowego
• LED PWR (biały) – obecność napięcia wyjściowego
• LED LAN1–LAN6 (zielony) – sygnalizacja transmisji danych
• LED w gniazdach RJ-45 LAN1–LAN5 (czerwony) – obecność zasilania PoE na porcie

Zabezpieczenia:

• zabezpieczenie wejścia zasilacza: bezpiecznik topikowy zwłoczny 3,15A, zabezpieczenie przepięciowe
• zabezpieczenie wyjścia zasilacza: elektroniczne zabezpieczenie przeciążeniowe na poziomie 3A (automatyczny powrót po zwarciu), zabezpieczenie przepięciowe
• zabezpieczenie termiczne zasilacza: TSD (thermal shutdown) 130°C - wymaga restartu zasilacza
• zabezpieczenia portów: LAN 1 ... LAN 6 (zabezpieczenie przeciwprzepięciowe), LAN 1 ... LAN 5 (zabezpieczenie przeciwzwarciowe 0,75A @25°C, 0,45A @50°C (wymaga restartu zasilania))

Pozostałe:

• sprawność: 93% @90W
• moc zasilacza: 90W - ciągła
• kontrola zasilania na portach - zworki PoE (LAN 1 ... LAN 4):
  • PoE WYŁĄCZONE na porcie - brak zworki (dioda LED wewnątrz portu nie świeci)
  • PoE ZAŁĄCZONE na porcie - zworka założona (dioda LED wewnątrz portu świeci)
• konstrukcja obudowy: obudowa ABOX-S4, materiał bezhalogenowy odporny na promieniowanie UV, zamontowane zaślepki gumowe 2 x 29 mm
• kolor szary (RAL7035)
• stopień ochrony: IP55
• montaż: naścienny, uchwyty montażowe
• temperatura pracy: -20°C...+50°C
• napięcie wyjściowe: 55V +/- 2%, dostępne na złączu śrubowym CON2
• napięcie w wejściowe: 190 ... 260 VAC, 50 Hz
• wymiary: 110 x 160 x 70 mm
• waga: 0,43 kg

• switch PoE Atte IPB-5-10A-S4 w obudowie ABOX-S4 - 1 szt.
• kabel zasilający 230 VAC - 1 szt.

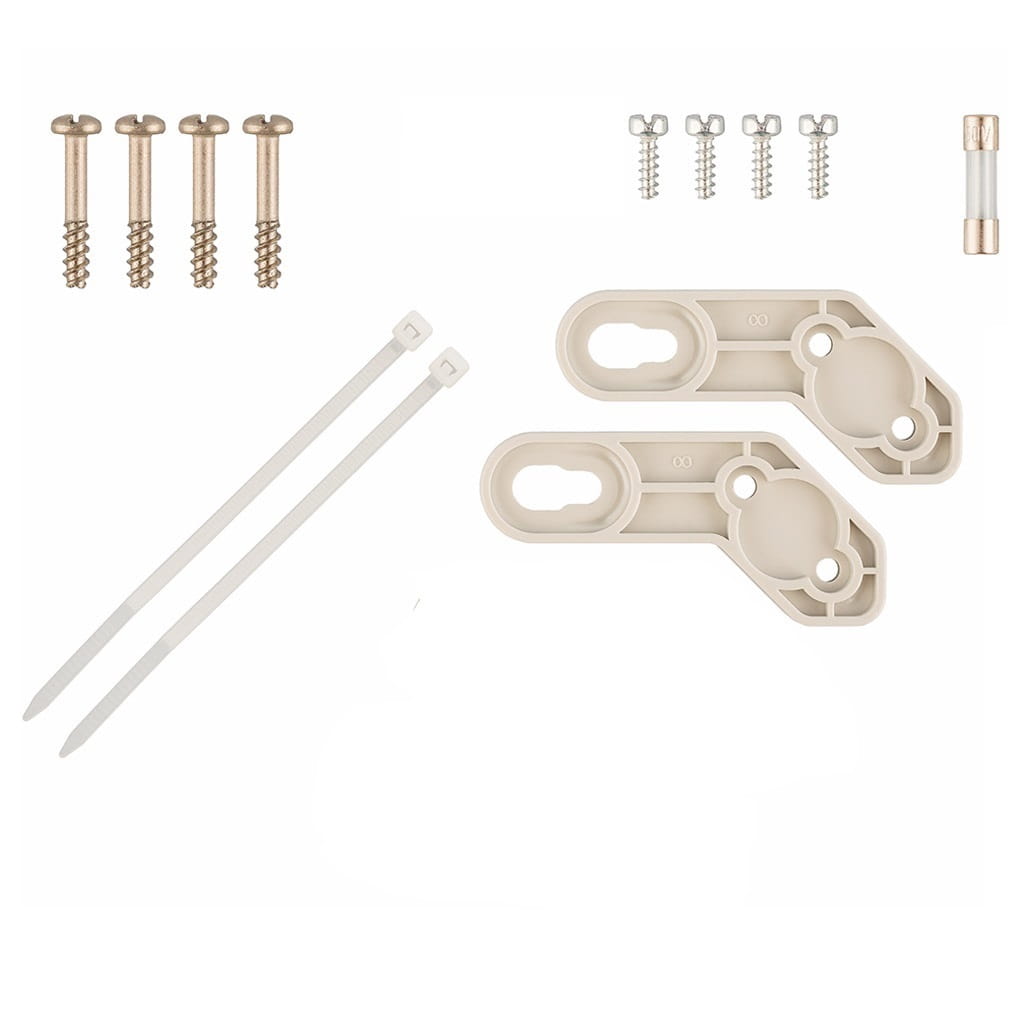

• akcesoria montażowe
