SYSTEM ALARMOWY ROPAM NeoLTE-IP-PS + PANEL DOTYKOWY TPR-4BS-P 4'' LCD + SP-4001R 7Ah

Zestaw alarmowy oparty na centrali Ropam NeoLTE-IP-PS to doskonałe rozwiązanie dla użytkowników poszukujących skutecznej i niezawodnej ochrony dla domu, biura lub małej firmy. System został zaprojektowany z myślą o maksymalnej funkcjonalności i wygodzie obsługi – zarówno lokalnie, jak i zdalnie.
Sercem zestawu jest nowoczesna centrala hybrydowa Ropam NeoLTE-IP-PS, która łączy w sobie przewodową i bezprzewodową (wymagany moduł Ari – brak w zestawie) obsługę systemu. Wbudowany komunikator GSM, moduł WiFi oraz modem LTE zapewniają pełną kontrolę nad systemem z każdego miejsca – za pośrednictwem aplikacji mobilnej RopamNeo. W skład zestawu wchodzi również elegancki manipulator dotykowy TPR-4BS-P z kolorowym wyświetlaczem LCD o przekątnej 4,3", który gwarantuje intuicyjne sterowanie systemem, a także syrena alarmowa zapewniającą głośną sygnalizację optyczno-akustyczną.
Ten zestaw to idealne połączenie nowoczesnych technologii, funkcjonalności i estetyki. Ropam NeoLTE-IP-PS to gwarancja bezpieczeństwa, wygody i nowoczesnej komunikacji.

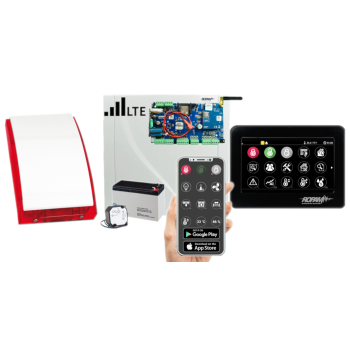

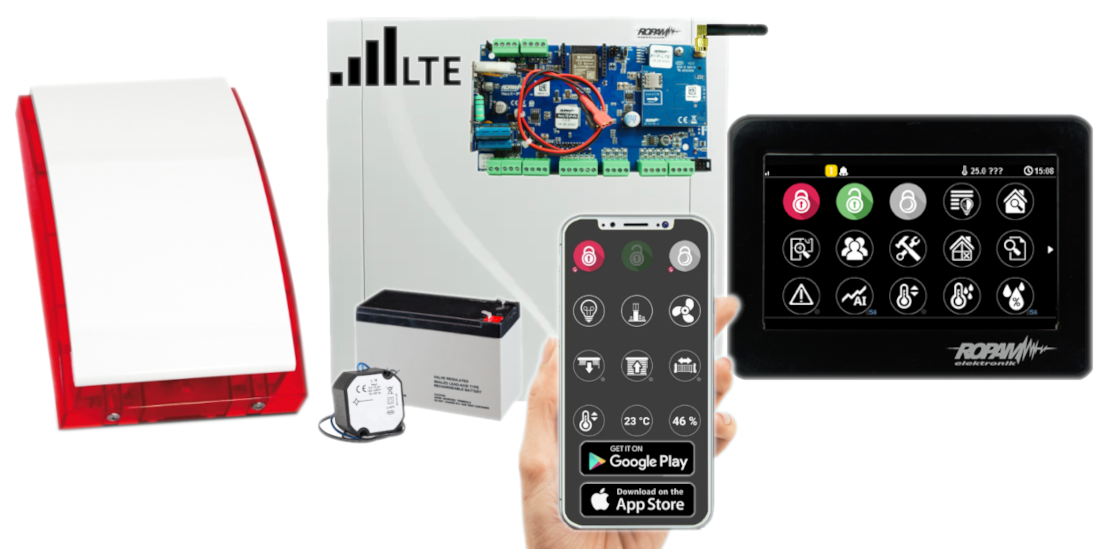

W zestawie:


• 1x centrala alarmowa Ropam NeoLTE-IP-PS wraz z akcesoriami;
• 1x antena Ropam AT-GSM-MINI90;
• 1x obudowa plastikowa Ropam O-R3P;
• 1x zasilacz AC/DC;
• 1x przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4BS-P (kolor obudowy: czarny);
• 1x przewodowy sygnalizator optyczno-akustyczny Satel SP-4001 R;
• 1x akumulator bezobsługowy 7Ah 12V.

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na pozostałych aukcjach.

Pod wejścia w centrali podłączamy czujniki ruchu, kontaktrony, czujki dymu, czadu, gazów i itd.

Centrala posiada fabrycznie 8 wejść z możliwością rozbudowy poprzez ekspandery, pierwszy - EXP-I8 (do 16 wejść), natomiast kolejny to EXP-I8-RN - ekspandery do zakupu osobno.

Panel dotykowy posiada dodatkowe 2 wejścia. Aby je wykorzystać należy mieć przewód 6 żyłowy pomiędzy panelem a centralą.


Zapraszamy na prezentację centrali Ropam

Możliwości systemu alarmowego:



---


Centrala alarmowa Ropam NeoLTE-IP-PS to zaawansowana centrala alarmowa zaprojektowana z myślą o nowoczesnych systemach zabezpieczeń dla domów, firm i obiektów wymagających zdalnej kontroli.
Łączy w sobie niezawodność komunikacji LTE, WiFi i GSM oraz elastyczność dzięki możliwości pracy w trybie przewodowym i bezprzewodowym (po rozbudowie o moduł Ari, brak w zestawie).
Intuicyjna konfiguracja, wszechstronna rozbudowa i dostęp online sprawiają, że to idealne rozwiązanie dla wymagających użytkowników.


Główne cechy funkcjonalne:

• 2 niezależne strefy z trybami czuwania: pełnym i nocnym
• obsługa do 32 użytkowników (1 główny + 31 dodatkowych kodów)
• obsługa do 8 numerów telefonów oraz 8 adresów e-mail
• do 4 paneli dotykowych (serii TPR-4) lub klawiatur TK-4 (brak w zestawie)

Wejścia i wyjścia

• 8-32 wejść programowalnych (rozbudowa przez ekspandery wejść / panele dotykowe)
• 8-24 wyjść programowalnych (również z możliwością rozbudowy przez ekspandery wyjść)

Komunikacja i łączność

• modem LTE: obsługa sieci 4G/2G
  • LTE-FDD: B1/B3/B5/B7/B8/B20/B28
  • GSM: 850/900/1800/1900 MHz
• moduł WiFi: 802.11 b/g/n (2.4 GHz) – ze względu na wbudowaną antenę WiFi wymagany montaż w plastikowej obudowie O-R3P
• komunikacja IP:
  • kanał podstawowy: WiFi/LAN
  • kanał zapasowy: GPRS (automatyczne przełączanie)
• opcja połączenia przewodowego LAN - możliwe przez ekspander EXP-LAN (brak w zestawie)

Automatyka i zaawansowane funkcje

• 4 timery z kalendarzem – do sterowania i automatyzacji
• magistrala komunikacyjna RopamNET – podłączenie paneli dotykowych i modułów rozszerzeń
• magistrala TSR – podłączenie czujników temperatury i wilgotności
• LogicProcessor – tworzenie zaawansowanych funkcji logicznych

Obsługa i aktualizacja

• programowanie:
  • lokalnie: przez micro USB lub WiFi/ETH
  • zdalnie: przez GPRS lub IP
• obsługa kodów USSD – do kontroli kart pre-paid
• aktualizacja oprogramowania: przez kabel USB lub WiFi
• złącza zaciskowe: rozłączne, pogrupowane według funkcji



• zasilanie:
  • 17–20V AC lub 20–30V DC (III klasa izolacji)
  • wbudowany zasilacz buforowy 12V/1.5A

Cechy produktu (NeoLTE-IP-PS):


• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (do zakupienia osobno)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• 8-32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-24 wyjść programowalnych, rozbudowa przez ekspandery wyjść
• obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4)
• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę), ze względu na wbudowana antenę WiFi wymagany montaż w obudowie plastikowej - O-R3P
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online oraz zdalnego sterowania
• 4 timery z kalendarzem, do sterowania i automatyki
• 1 magistrala komunikacyjna RopamNET (do podłączenia paneli dotykowych, modułów rozszerzeń)
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych
• programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP
• obsługa kodów USSD (kontrola kart pre-paid)
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 17÷20V/AC lub 20÷30V/DC (III klasa izolacji), wbudowany zasilacz buforowy 12V/1.5A

Funkcje automatyki budynkowej:


• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• funkcja Termostatu Pokojowego (obsługa 1 strefy grzewczej)
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.

Powiadomienie / Sterowanie


• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• PUSH powiadomienie do aplikacji mobilnej RopamNeo
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali)
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL)
• monitoring GPRS: współpraca ze stacją/serwerem Ropam Monitoring Software (RMS), ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo



LogicProcessor:


• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)
• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• Diagram Edytor - graficzny kreator logiki lub edytor skryptu (język skryptowy C)

Specyfikacja techniczna (NeoLTE-IP-PS):


• moc zasilacza (wydajność prądowa): 20W (1,5A)
• modem LTE: obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28), częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MH
• moduł WIFI: w standardzie 802.11 b/g/n, 2.4 GHz, z wbudowaną anteną PCB na obudowę
• typ transmisji danych: SMS, VOICE, GPRS
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia / naruszenie
• wejścia czujników temperatury: T1 - T2 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin = 0 - 10V / DC (max.) (impedancja Z = 30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa 2 x EIA-485 – magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych: O1, O2 i zasilających AUX, KBD: In = 1A (ciągła), Ipeak = 1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia: O1, O2, AUX, KBD: Ilim = 1A ~ 1,7A, Tj, Tc = 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść: O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• zabezpieczenia wyjścia +BAT: podnapięciowe Ubat<10,0V (+/-5%), zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe - 1.6A bezpiecznik PTC (automatyczny)
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• napięcie zasilania: U = 16V ~ 20V/AC min/max @ 30VA min., U = 20V ~ 28V/DC min/max @ 0,7A min.
• napięcie wyjściowe zasilacza: Un = 13,8V/DC (+/- 2%), U = 9,5V ~ 13,8V/DC
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 300/95/70mA – max/śr/min, Wifi Off = -15mA, Eth = +30mA
• akumulator współpracujący z centralą: 12V, 1,2Ah - 7,2Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat= 0,3A max.
• wymiary: 156 x 88 x 25 [-/+1] [mm]
• waga: 0,256g



---



Ropam TPR-4BS-P to nowoczesny panel dotykowy przeznaczony do sterowania systemem alarmowym i automatyką domową. Wyposażony w kolorowy ekran 4,3” oraz intuicyjny interfejs graficzny, zapewnia wygodną obsługę, elegancki wygląd i funkcje, które podnoszą komfort użytkowania każdego systemu zabezpieczeń.
Panel dedykowany jest do systemu Neo-IP(-64), NeoGSM-IP(-64), NeoLTE-IP(-64).
Montowany natynkowo, na płasko – bez konieczności podkuwania ścian – idealnie sprawdzi się w nowoczesnych wnętrzach.


Interfejs użytkownika

• rezystancyjny ekran dotykowy 4,3" LCD „TouchPanel” – bez mechanicznych styków
• obsługa gestów i ikon (piktogramy) w interaktywnym menu graficznym
• 2 konfigurowalne ekrany główne – możliwość personalizacji ikon
• tekstowe podpowiedzi funkcji i pasek informacyjny o stanie systemu
• sygnalizacja akustyczna – dźwiękowe potwierdzenie działań
• funkcja losowego układu klawiatury numerycznej – dodatkowe zabezpieczenie

Funkcje automatyki i komfortu

• obsługa automatyki domowej z poziomu ekranu
• wbudowany termostat pokojowy – 2 niezależne strefy
  • kalendarz tygodniowy
  • 5 profili temperatury
  • 4 przedziały czasowe dziennie
  • synchronizacja z aplikacją mobilną i innymi panelami
• wygaszacz ekranu z zegarem, kalendarzem i aktualną temperaturą

Dodatkowe funkcje

• 2 wejścia alarmowe
• funkcja LoggerTemp – rejestrator temperatury (zapis na karcie SD – brak w zestawie)
  • plik tekstowy z historią temperatury
  • histogram widoczny w trybie wygaszacza
• port micro USB – do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy

Cechy produktu (TPR-4BS-P):


• kolorowy wyświetlacz 4,3” TFT LCD, LED o wysokim kontraście i jasności
• estetyczne wykonanie z plastikową ramką maskująca boki i przód LCD
• rezystancyjny panel dotykowy „TouchPanel”, bez mechanicznych styków, rezystancyjny, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• 2 ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 niezależne), kalendarz tygodniowy, 5 profili temperatury, 4 przedziały dzienne, synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (brak w zestawie), (txt) i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• kolor ramki: czarny

Najważniejsze funkcje (TPR-4BS-P):


• funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię



• rejestrator temperatury Logger Temp – pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu.

Obsługa panelu dotykowego Ropam


• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager
• obsługa urządzenia - program RopamNeo.

Specyfikacja techniczna (TPR-4BS-P):


• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: rezystancyjny
• sygnalizacja akustyczna: ~80 dB max.
• gniazdo karty SD:
  • obsługa kart micro SD / SDHC (do 8GB, brak w zestawie)
  • plan budynku (tablica sensoryczna)
  • cyfrowa ramka zdjęć (100 zdjęć max.)
  • rejestracja historii temperatury z czujników temp.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• stopień ochrony: IP20
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor: czarny
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• złącza nierozłączne
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga netto: 175g



---



Zewnętrzny, przewodowy sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Specyfikacja techniczna (SP-4001 R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa (opcjonalnie)
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem
• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala alarmowa Ropam NeoLTE-IP-PS - 1 szt;
• akcesoria montażowe (kołki, rezystory, przewód do akumulatora);
• antena Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• zasilacz AC/DC - 1 szt;
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4BS-P (kolor obudowy: czarny) - 1 szt;
• przewodowy sygnalizator optyczno-akustyczny Satel SP-4001 R - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP).
