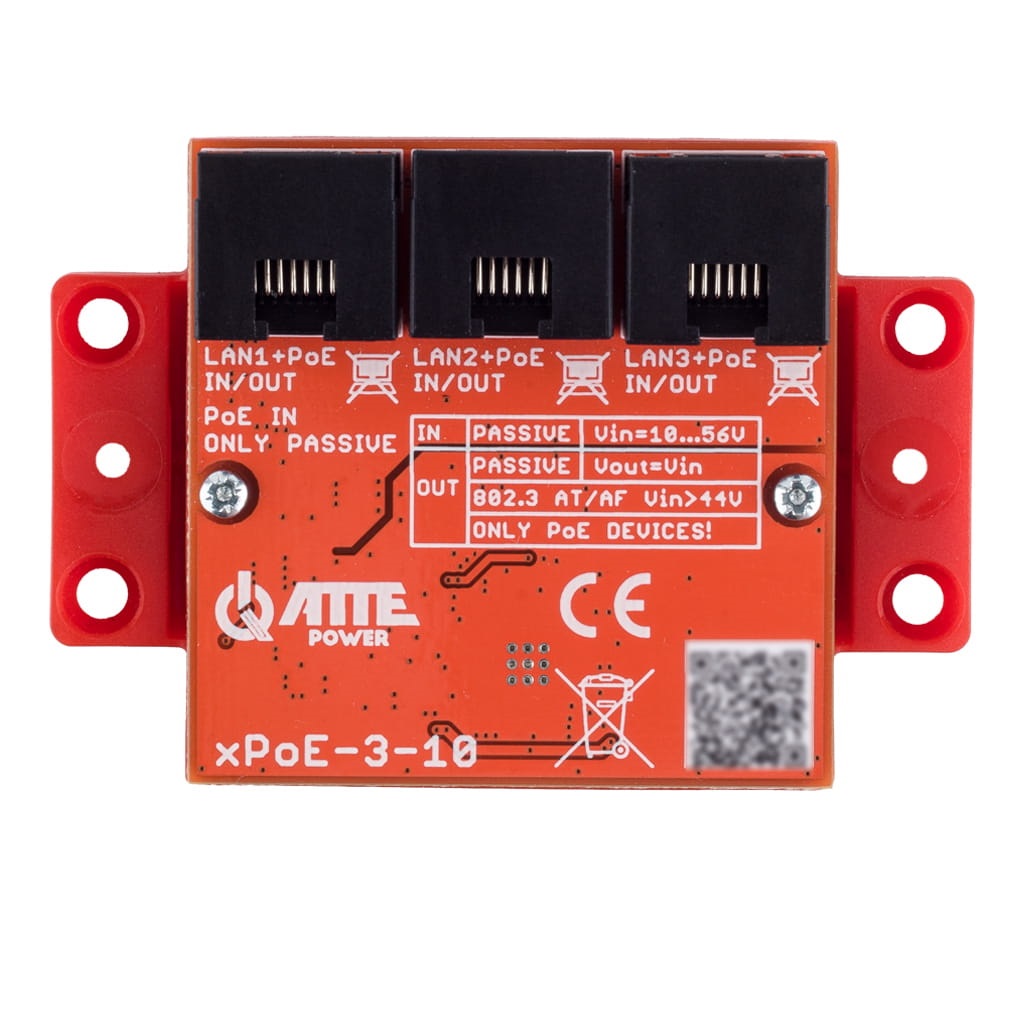

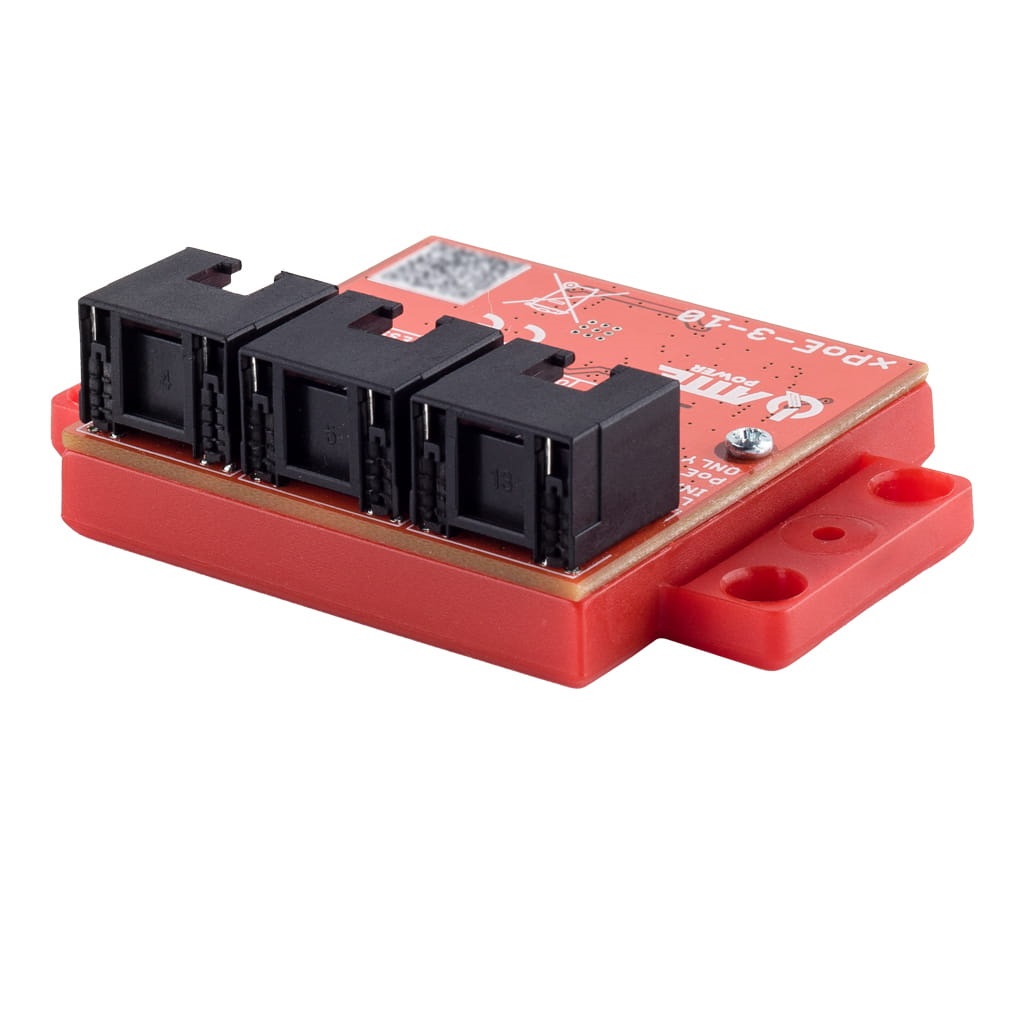

Switch PoE 3 portowy extender ATTE xPoE-3-10 3xPoE IN/OUT PASSIVE

To 3-portowy switch PoE Passive z funkcją extendera, przeznaczony do rozbudowy sieci Ethernet oraz zasilania urządzeń PoE. Umożliwia wydłużenie połączenia sieciowego i zasilenie kilku kamer IP z wykorzystaniem jednego przewodu sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Switch PoE z funkcją extendera: regeneruje sygnał sieciowy i przekazuje zasilanie PoE, umożliwiając wydłużenie połączeń Ethernet powyżej 100 m.

✔️ Trzy porty PoE: jedno wejście PoE Passive oraz trzy porty PoE IN/OUT pozwalają na podłączenie kolejnych urządzeń lub rozdzielenie zasilania na kilka odbiorników.

✔️ Zasilanie kilku kamer IP: umożliwia zasilenie i podłączenie do dwóch kamer PoE 802.3af/at z jednego przewodu doprowadzonego do urządzenia.

✔️ Przepustowość 10/100 Mb/s: działa jako pełnowartościowy, niezarządzalny switch Ethernet, zapewniając transmisję danych z prędkością do 100 Mb/s.

✔️ Zasilanie PoE Passive: urządzenie jest zasilane wyłącznie ze switcha lub adaptera PoE Passive oraz urządzeń ATTE Power, dzięki czemu nie wymaga dodatkowego zasilacza.

✔️ Moc do 70 W: łączna moc dostępna na wszystkich portach wynosi maksymalnie 70 W, co pozwala zasilać kilka urządzeń jednocześnie.

✔️ Kompaktowa konstrukcja: niewielkie wymiary umożliwiają montaż w puszce instalacyjnej pod kamerą lub w miejscach o ograniczonej przestrzeni.

✔️ Praca bez konfiguracji: urządzenie jest gotowe do działania po podłączeniu, bez konieczności zmiany ustawień lub konfiguracji sieci.



Zastosowania:

✔️ Przedłużenie sieci LAN powyżej 100 m: urządzenie regeneruje sygnał sieciowy i pozwala wydłużyć połączenie Ethernet w instalacjach PoE Passive.

✔️ Zasilanie kamer IP: sprawdza się przy podłączeniu do dwóch kamer PoE 802.3af/at z jednego przewodu doprowadzonego ze switcha PoE Passive.

✔️ Rozdzielenie sygnału i zasilania PoE: umożliwia utworzenie dodatkowych odgałęzień sieciowych bez prowadzenia osobnych przewodów do każdego urządzenia.

✔️ Montaż pod kamerą: miniaturowa konstrukcja pozwala umieścić switch w puszce instalacyjnej bez zajmowania dodatkowego miejsca.

✔️ Instalacje z urządzeniami ATTE Power: może być stosowany w systemach zasilanych ze switchy, adapterów PoE Passive lub urządzeń produkcji ATTE Power.

✔️ Proste instalacje bez konfiguracji: urządzenie nadaje się do systemów, w których potrzebne jest szybkie uruchomienie połączenia sieciowego i zasilania
 PoE.

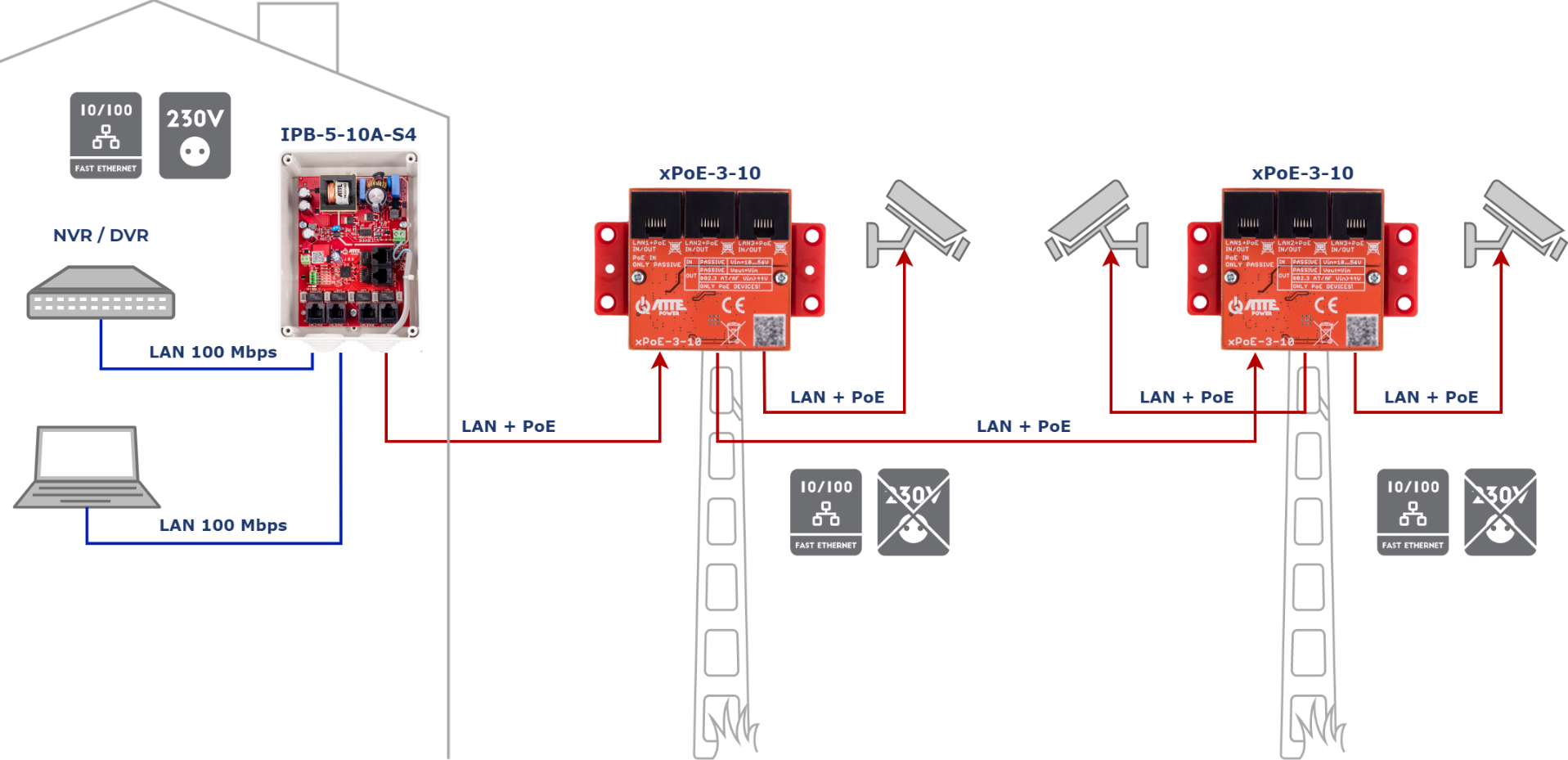

Przykład 1.

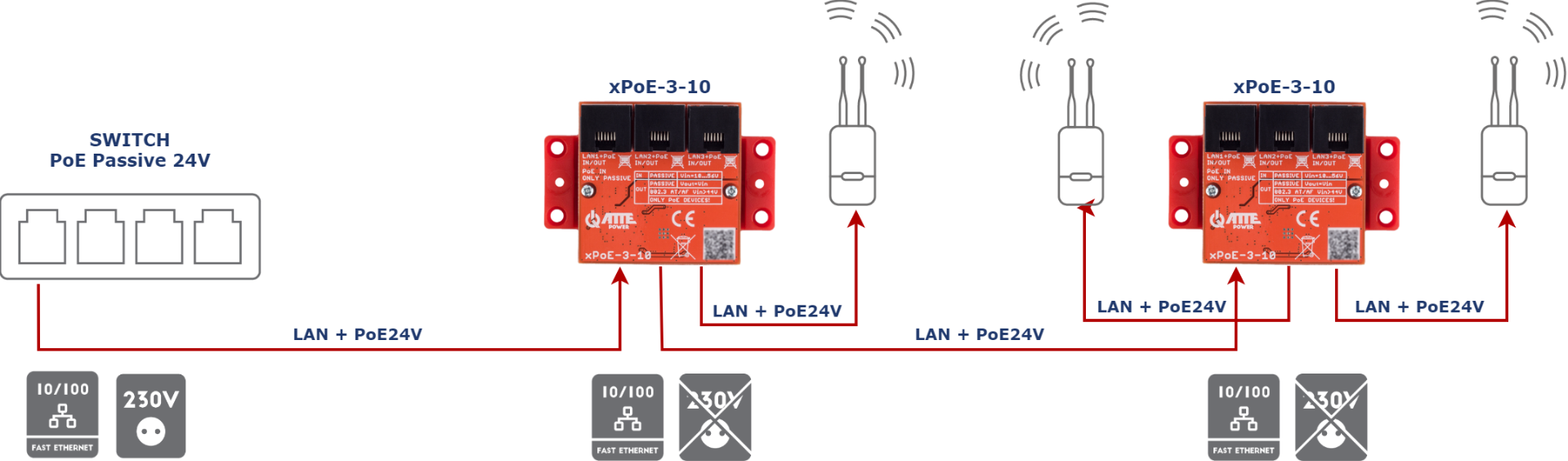

Przykład 2.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Złącza:

• 3 × RJ-45 10/100 Mbps (Auto MDI-MDIX, autonegocjacja)

Funkcje portów:

• wejście PoE (zasilanie switcha): Passive (do 70 W przy 55 V)
• piny PoE: 4,5 (+) / 7,8 (-)
• wyjście PoE (zasilanie odbiorników):
  • PoE Passive (do 70 W)
  • IEEE 802.3af (do 15,4 W)
  • IEEE 802.3at (do 30 W)
  • piny PoE: 4,5 (+) / 7,8 (-)

Parametry wyjściowe:

• napięcie wyjściowe: Vout = Vin
• dla odbiorników IEEE 802.3af/at wymagane napięcie wejściowe Vin > 44 VDC

Parametry wejściowe:

• napięcie wejściowe: 10–56 VDC (Vin)

Pobór mocy:

• poniżej 0,8 W

Zabezpieczenia:

• zabezpieczenie przepięciowe portów LAN 1–LAN 3

Sygnalizacja:

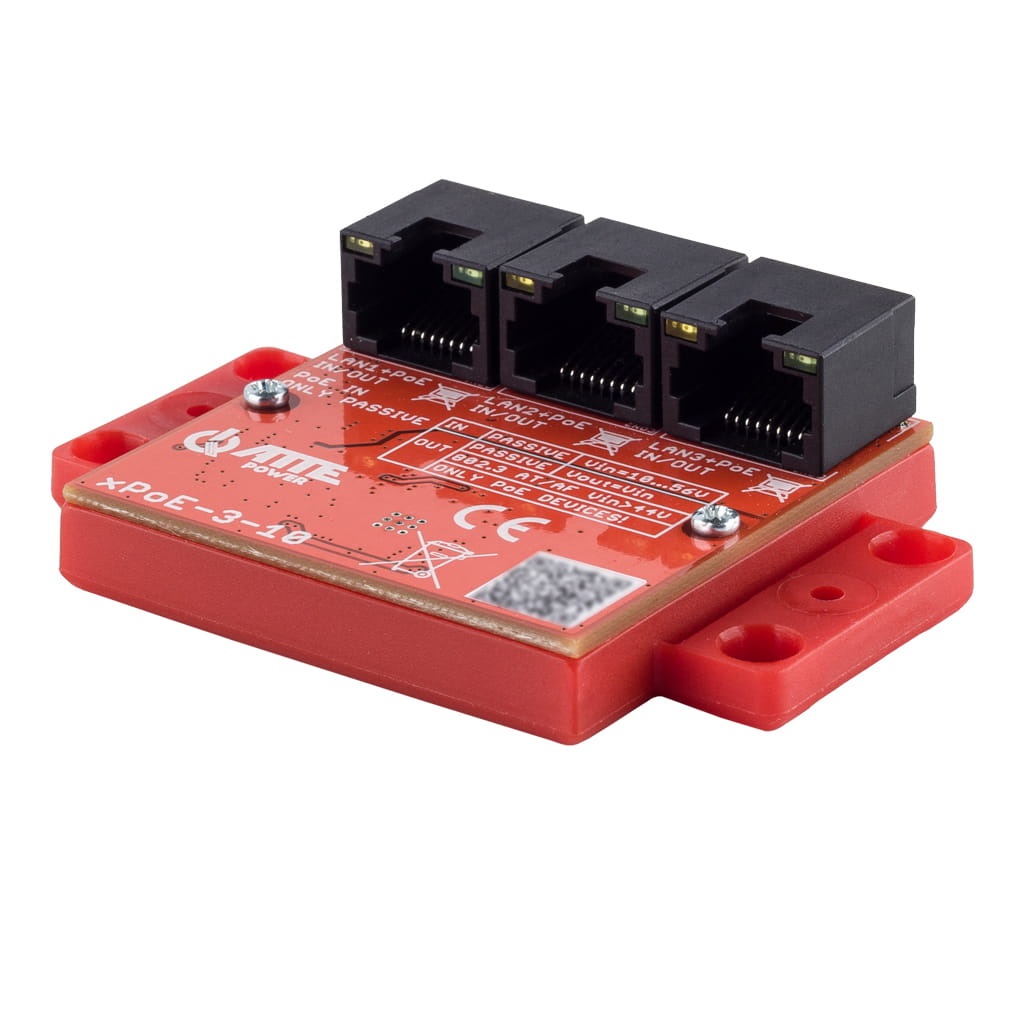

• diody LED w złączach RJ-45:
  • LAN 1–LAN 3 (żółta) – obecność zasilania PoE na porcie LAN 1–LAN 3
  • LAN 1–LAN 3 (zielona) – aktywność połączenia i transmisja danych na porcie LAN 1–LAN 3

Pozostałe:

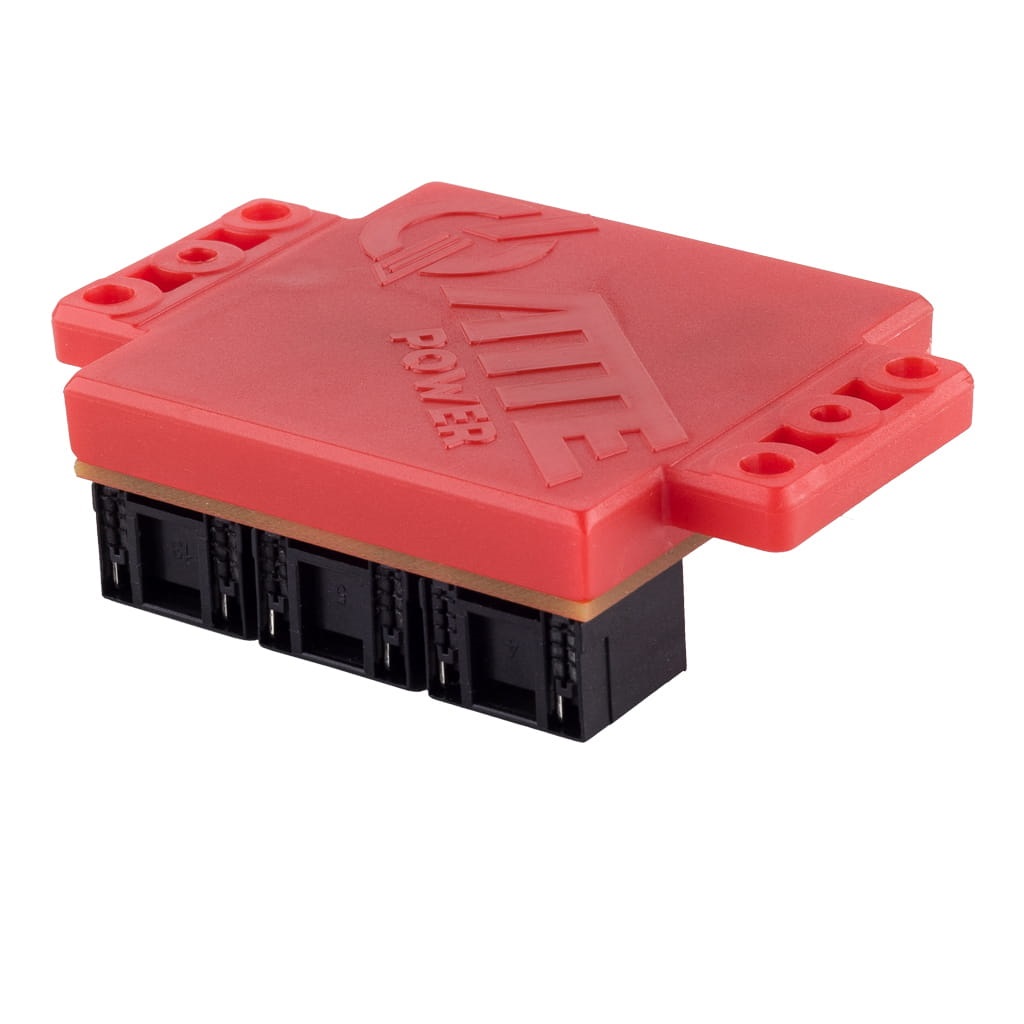

• obudowa: uniwersalna podstawka montażowa
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +65°C

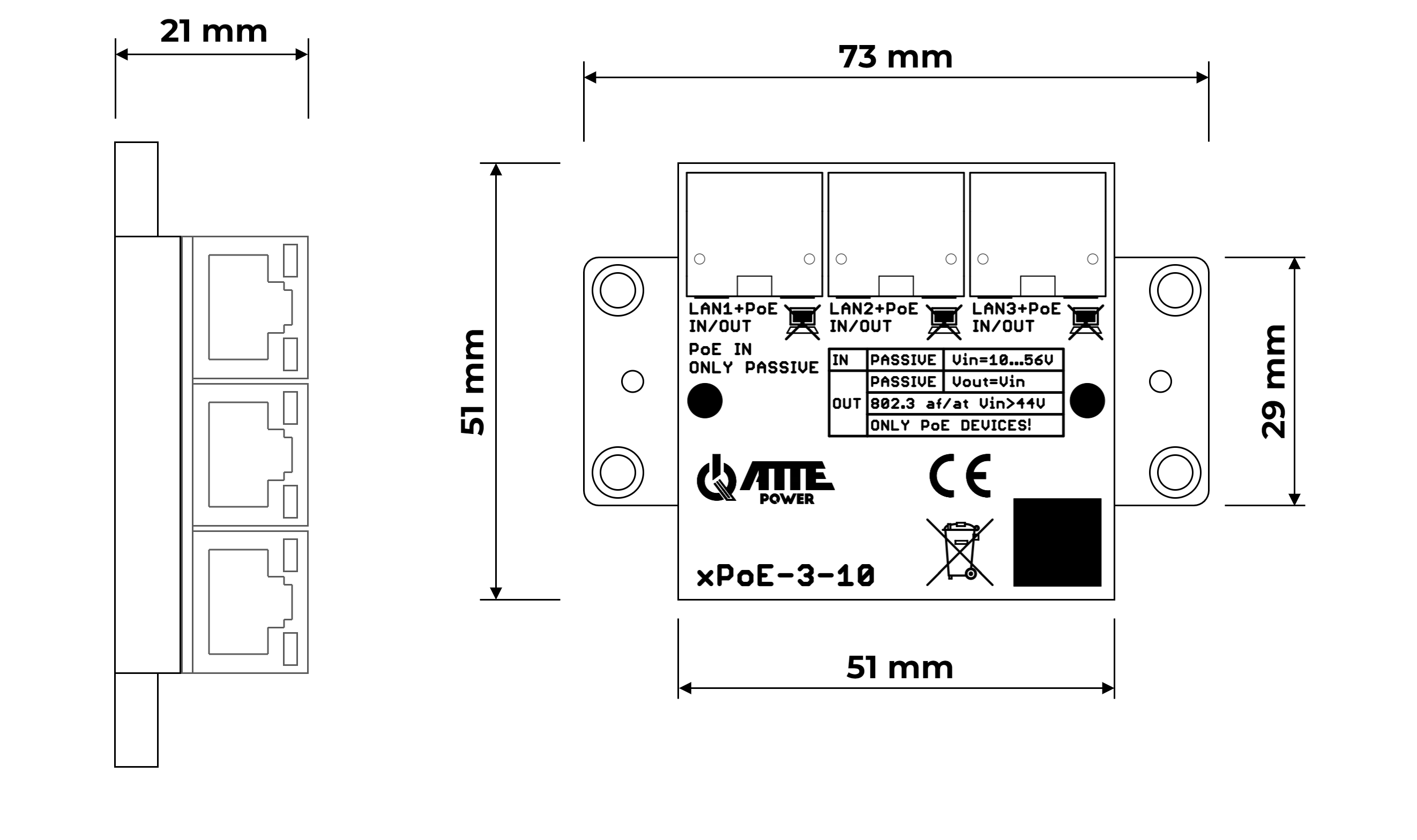

• wymiary: 51 × 51 (73) × 21 mm
• waga: 0,042 kg

• Switch PoE xPoE-3-10 - 1 szt.
