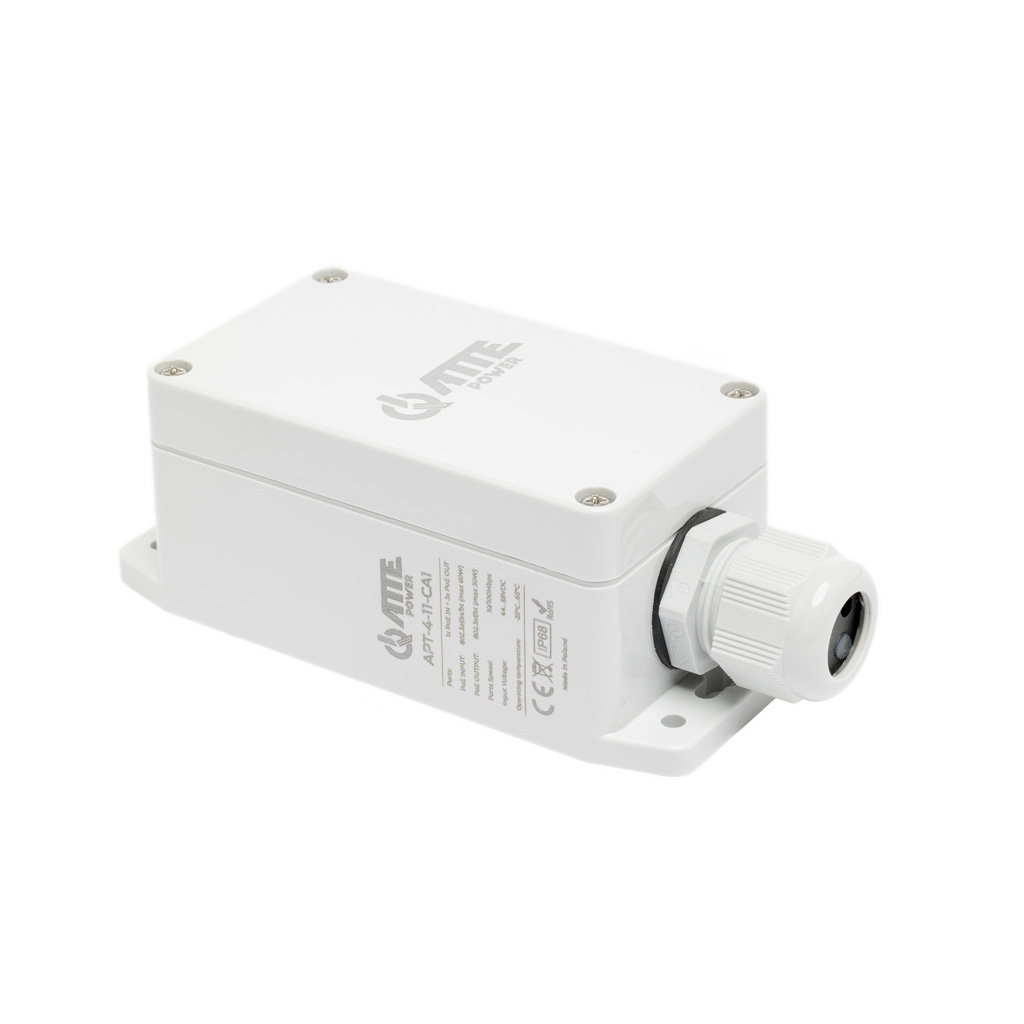

Switch PoE 4-portowy ATTE APT-4-11-CA1 10/100Mbps, extender w obudowie zewnętrznej IP68

APT-4-11-CA1 to zewnętrzny switch PoE z funkcją rozdzielacza i przedłużacza sieci LAN. Umożliwia podłączenie do trzech urządzeń PoE za pomocą jednego przewodu UTP oraz zwiększenie zasięgu transmisji do 150 m.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa trzech odbiorników PoE: urządzenie pozwala zasilać i podłączyć do sieci maksymalnie trzy kamery IP lub inne urządzenia zgodne z PoE 802.3af/at.

✔️ Zasilanie przez PoE: switch może pobierać energię z innego urządzenia PoE w standardzie IEEE 802.3af, 802.3at, 802.3bt lub PoE Passive.

✔️ Funkcja switcha 100 Mb/s: wzmacnia i rozdziela sygnał sieciowy, zachowując transmisję danych z prędkością do 100 Mb/s.

✔️ Zasięg do 150 m: funkcja LR150 umożliwia przesyłanie danych i zasilania PoE na odległość do 150 m przewodu UTP.

✔️ Praca jako extender PoE: urządzenie może być stosowane na liniach przekraczających 100 m bez konieczności doprowadzania dodatkowego zasilania.

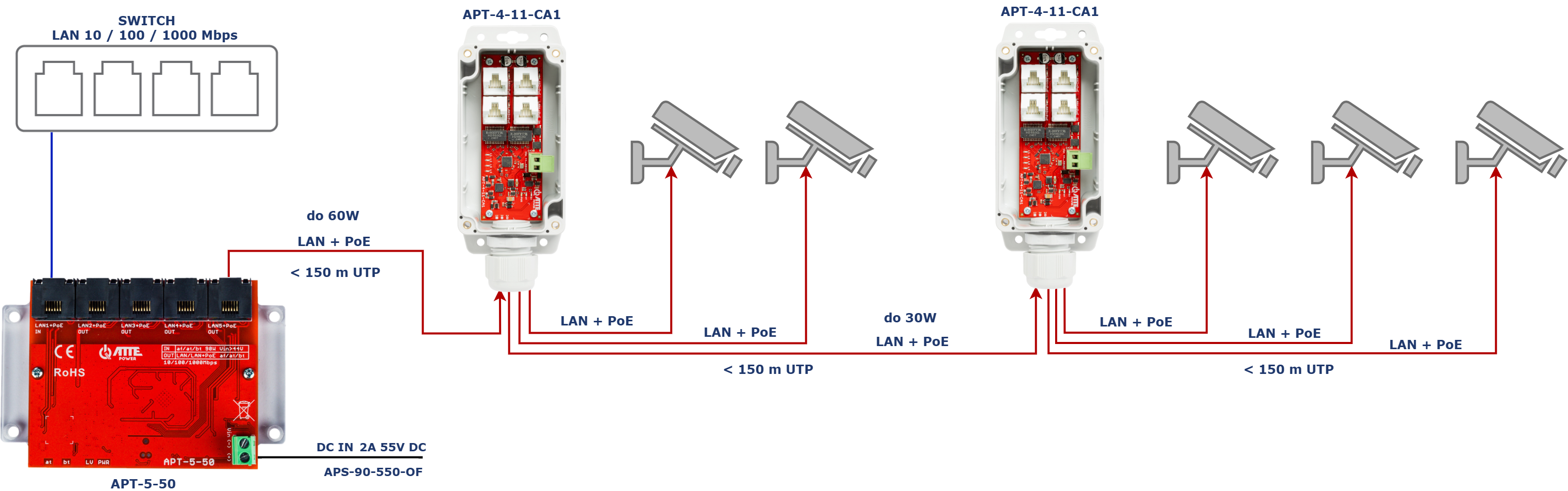

✔️ Połączenie kaskadowe: kolejne switche mogą być zasilane szeregowo, co ułatwia budowę rozległych instalacji sieciowych.

✔️ Moc do 60 W: przy odpowiednim źródle zasilania sumaryczna moc dostępna dla podłączonych urządzeń może wynosić do 60 W.

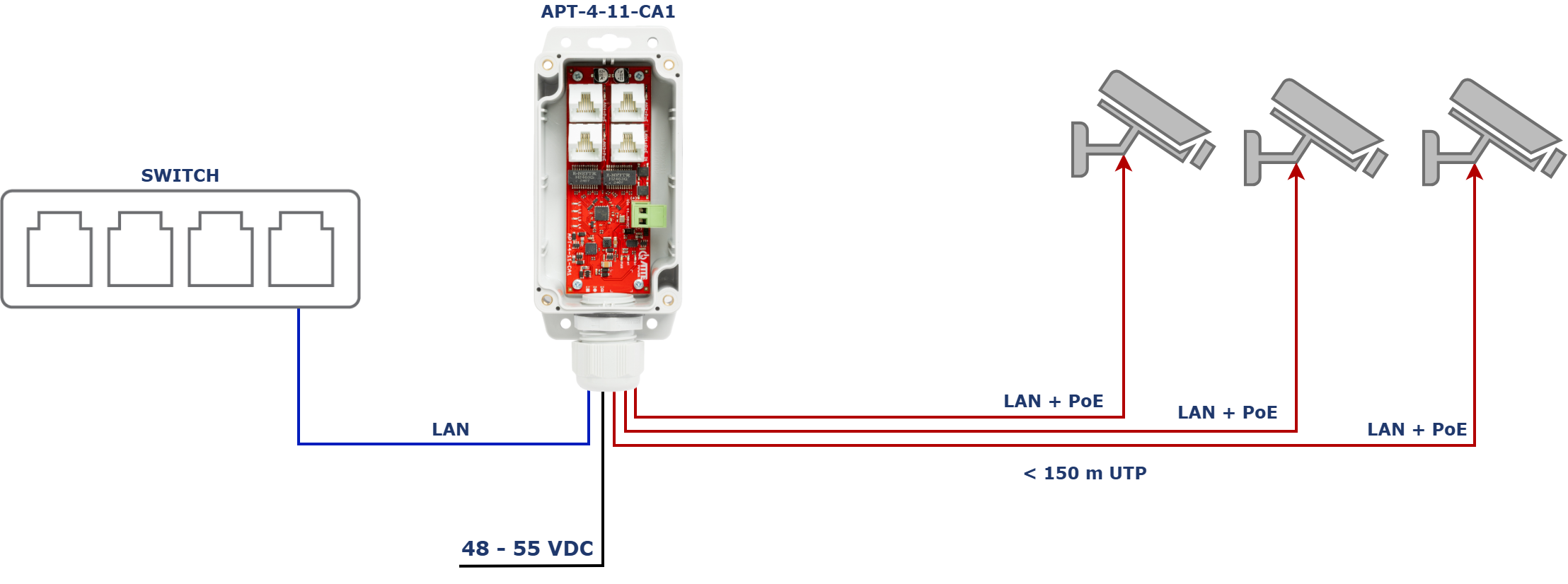

✔️ Zasilanie lokalne: dodatkowe złącze śrubowe umożliwia podłączenie zewnętrznego zasilacza, a port LAN 1 pracuje wtedy bez zasilania PoE.

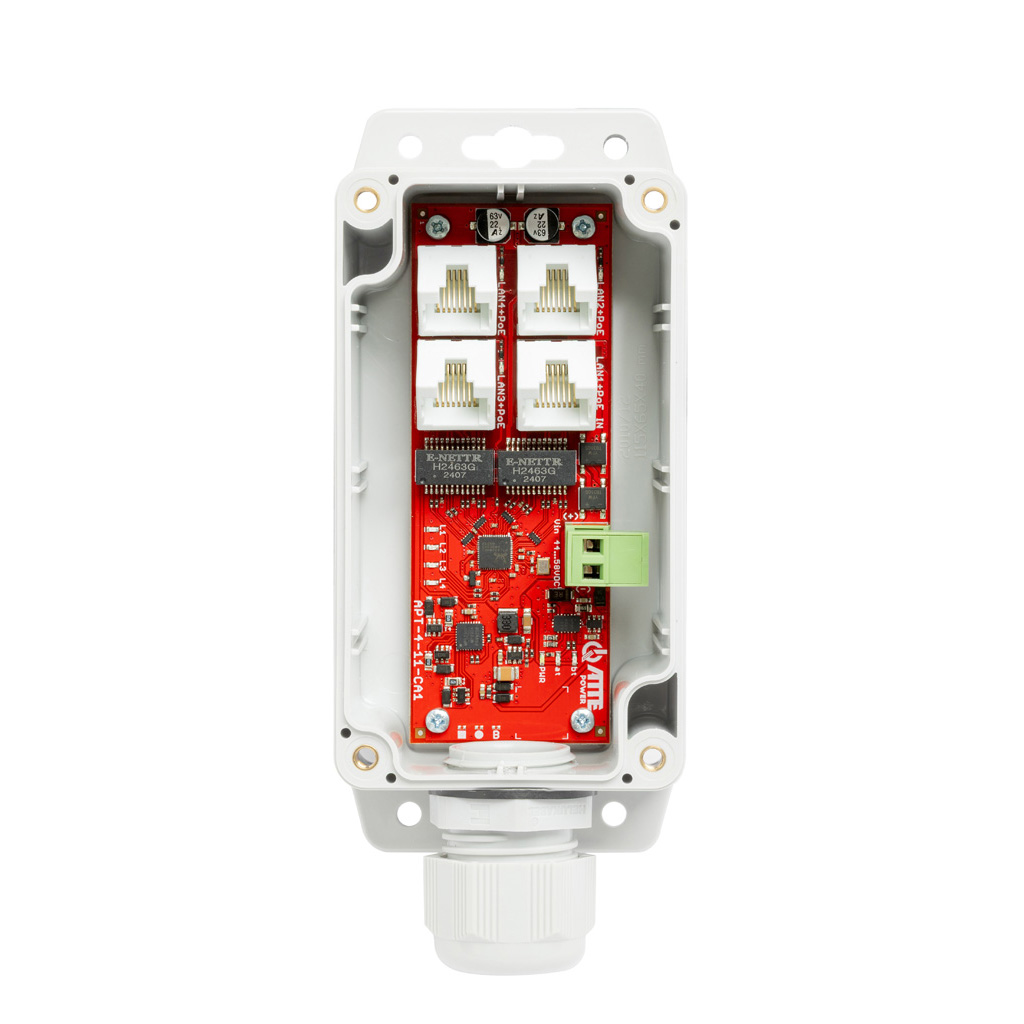

✔️ Obudowa o stopniu ochrony IP68: moduł jest zamontowany w obudowie ABOX-CA1, która umożliwia pracę na zewnątrz i zabezpiecza urządzenie przed warunkami atmosferycznymi.

✔️ Sygnalizacja LED: diody informują o zasilaniu, transmisji na portach LAN, aktywnym PoE oraz rozpoznanym standardzie zasilania 802.3at lub 802.3bt.



Zastosowania:

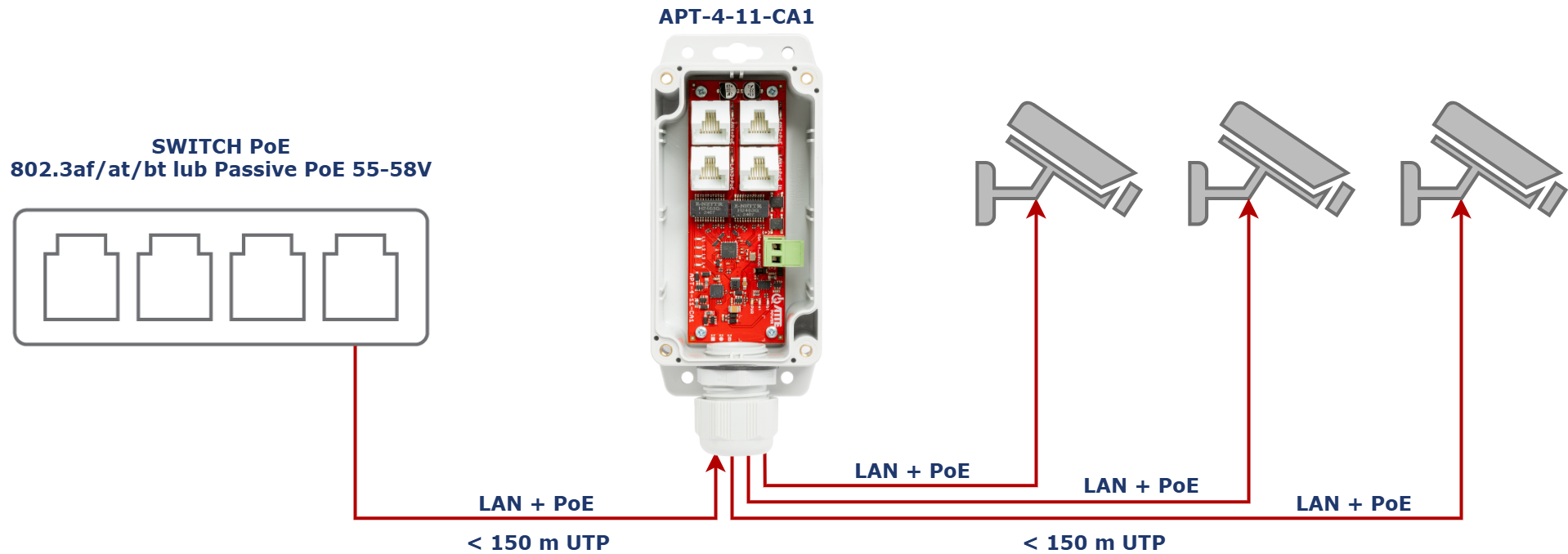

✔️ Rozbudowa monitoringu IP: urządzenie pozwala podłączyć do trzech kamer PoE za pomocą jednego przewodu UTP, bez prowadzenia osobnych kabli.

✔️ Przedłużenie sieci LAN i PoE: może pracować jako extender na odcinkach przekraczających standardowe 100 m.

✔️ Instalacje do 150 m: funkcja LR150 umożliwia transmisję danych i zasilania PoE na przewodzie UTP o długości do 150 m.

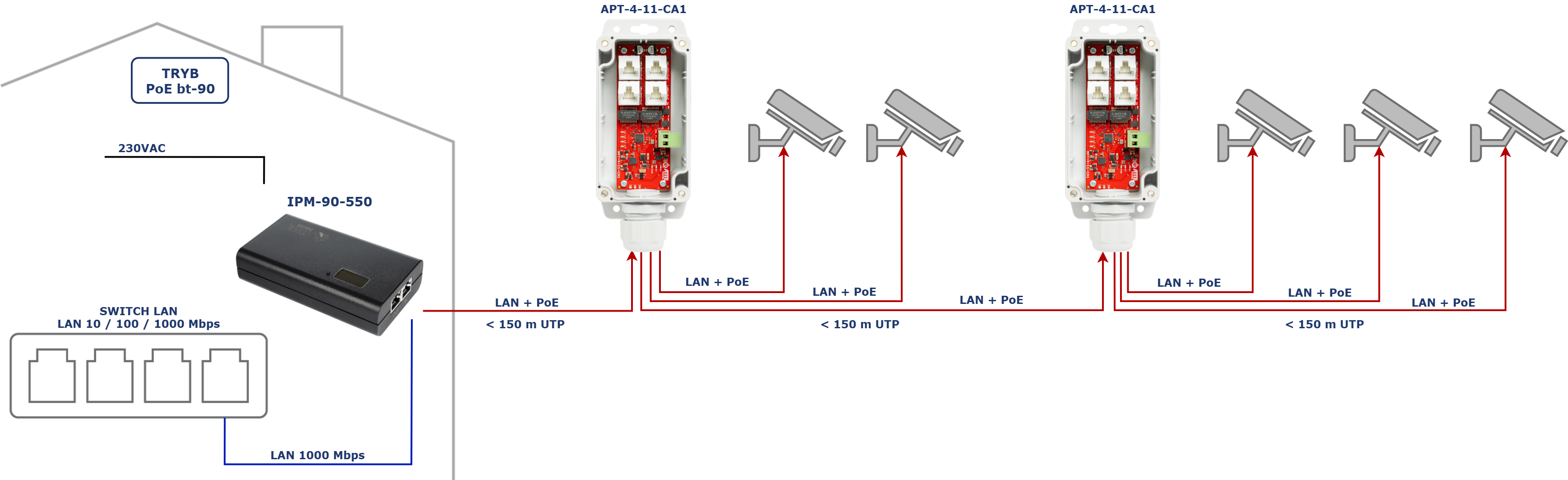

✔️ Połączenia kaskadowe: kilka urządzeń można łączyć szeregowo, aby zasilać i obsługiwać urządzenia IP w rozległej instalacji.

✔️ Zewnętrzne punkty dystrybucyjne: obudowa IP68 pozwala instalować switch na zewnątrz, w miejscach narażonych na warunki atmosferyczne.

✔️ Montaż dodatkowych kamer: sprawdza się przy rozbudowie istniejącego systemu monitoringu bez wymiany dotychczasowego okablowania.

✔️ Lokalne zasilanie urządzeń sieciowych: możliwość podłączenia zewnętrznego zasilacza ułatwia tworzenie rozbudowanych punktów sieciowych.

✔️ Montaż na ścianie lub słupie: obudowę można przykręcić do płaskiej powierzchni albo zamontować na słupie z adapterem ADD-PMACA1.

Przykład 1.

Przykład 2.

Przykład 3.

Przykład 4.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt60

Porty LAN:

• 4 × RJ-45 10/100 Mb/s
• automatyczne MDI/MDIX
• autonegocjacja

Złącza:

• port PoE IN: LAN 1
• porty PoE OUT: LAN 2–LAN 4
• wejście zasilania lokalnego: złącze DC IN

Parametry wejściowe:

• napięcie wejściowe PoE IN (LAN 1): 44–58 VDC
• napięcie wejściowe DC IN: 44–58 VDC

Parametry wyjściowe:

• napięcie wyjściowe: Vout = Vin
• porty PoE OUT: LAN 2–LAN 4, IEEE 802.3af/at

Pobór mocy:

• 1,3 W

Zabezpieczenia:

• porty LAN 1–LAN 4: zabezpieczenie przepięciowe
• porty LAN 2–LAN 4: zabezpieczenie przeciążeniowe 0,7 A

Sygnalizacja:

• LED PWR, czerwona: zasilanie
• LED L1–L4, zielone: transmisja na portach LAN 1–LAN 4
• LED w portach RJ-45, czerwone: zasilanie PoE w porcie
• LED at, czerwona: identyfikacja jako odbiornik PoE 30 W
• LED bt, czerwona: identyfikacja jako odbiornik PoE 60 W

Obudowa:

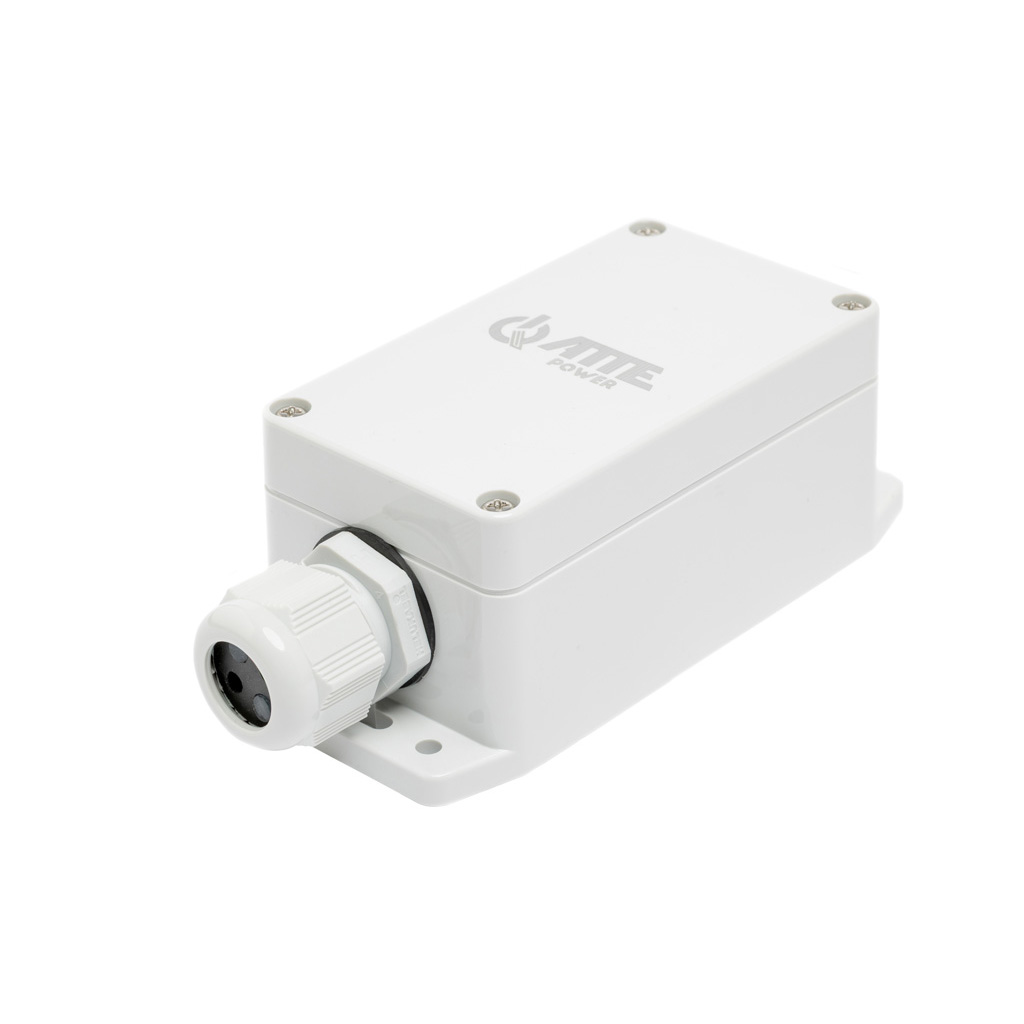

• model: ABOX-CA1
• materiał: tworzywo
• kolor: jasnoszary
• odporność na promieniowanie UV

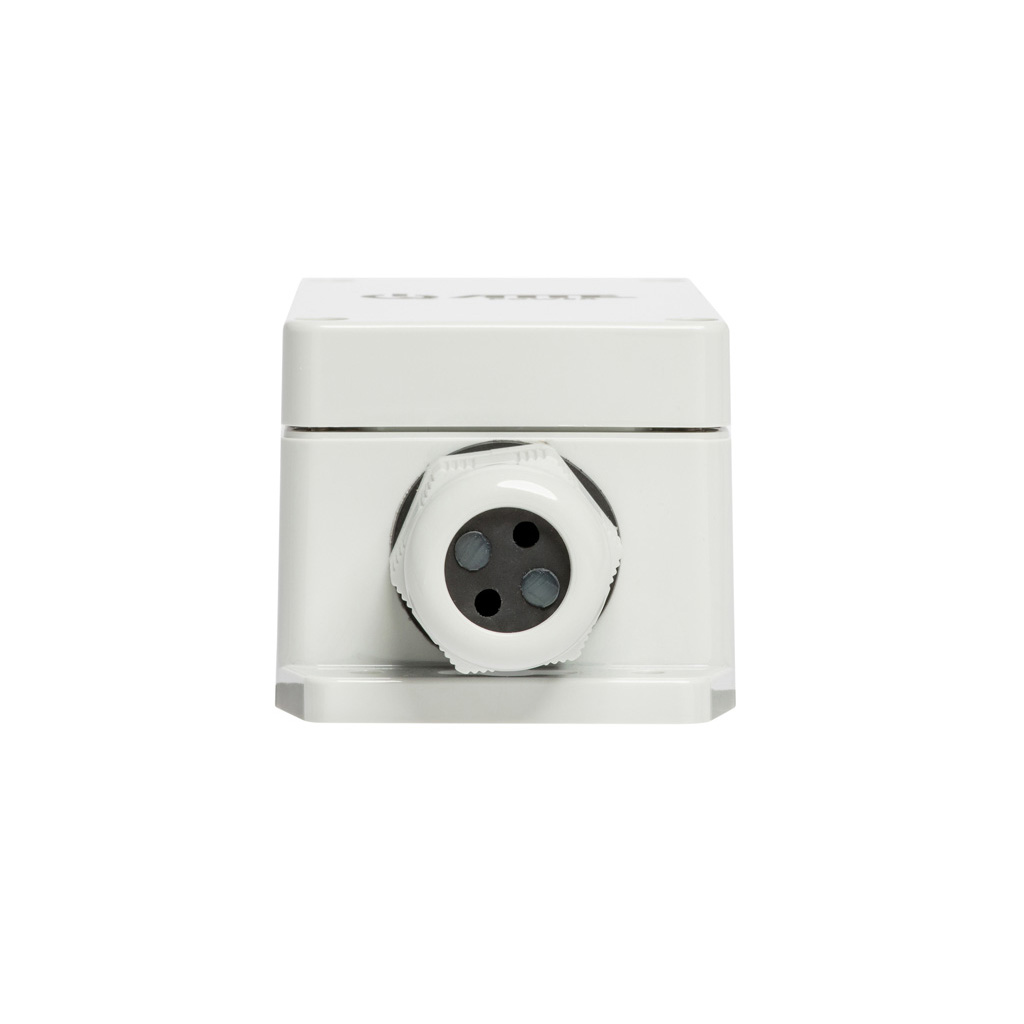

• dławnica: 1 × M25
• wkład dławnicy: 4 otwory o średnicy 5 mm

Montaż:

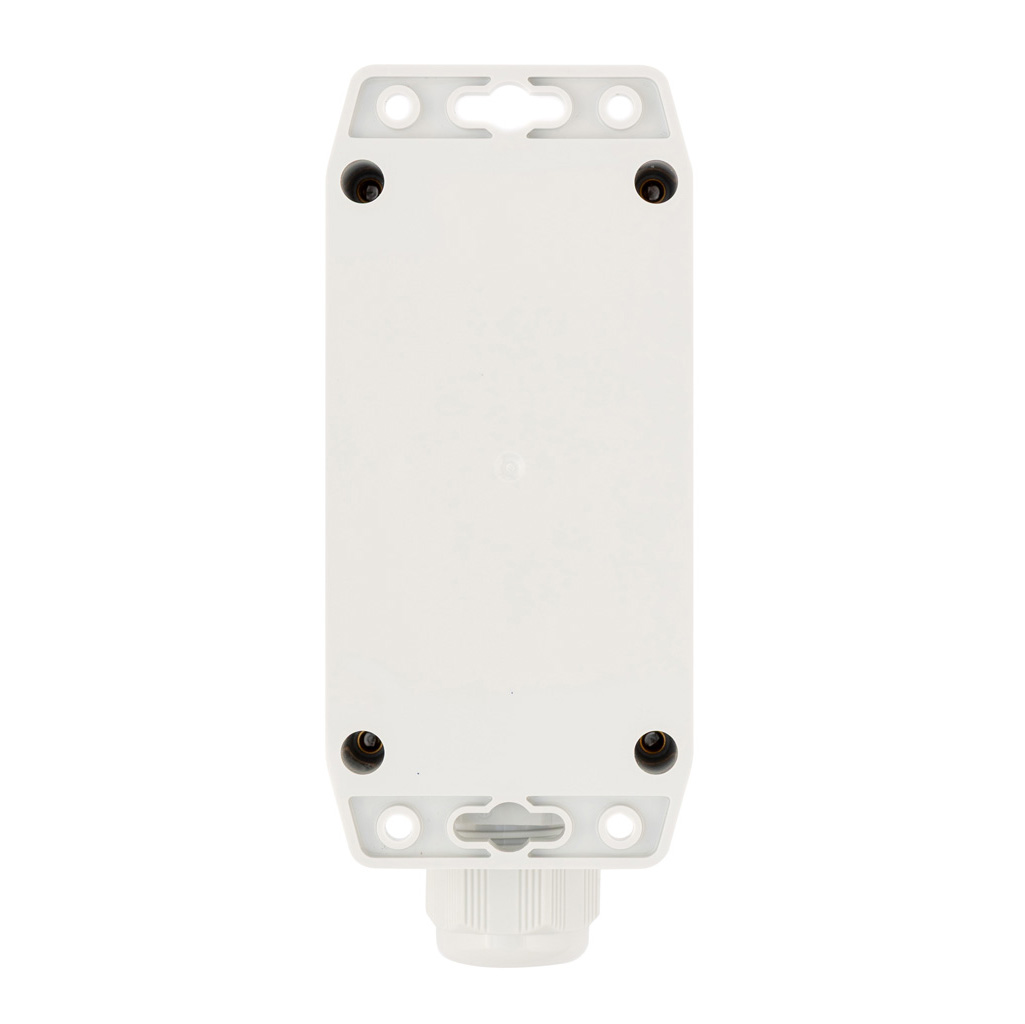

• naścienny przez otwory montażowe

Pozostałe:

• stopień ochrony: IP68
• temperatura pracy: od -25°C do +65°C
• wymiary (S × W × G): 165 × 65 × 55 mm
• waga: 0,213 kg

• Przełącznik sieciowy PoE ATTE APT-4-11 - 1 szt.
• Obudowa zewnętrzna ATTE ABOX-CA1 - 1 szt.
• Dławnica M25 z wkładem na 4 przewody - 1 szt.
