Zestaw do 8 kamer ATTE IP-8-20-L2 switch PoE 8P+2G

IP-8-20-L2 to zestaw PoE przeznaczony do budowy systemów monitoringu IP obsługujących do 8 kamer, umieszczony w szczelnej obudowie do zastosowań zewnętrznych. Umożliwia jednoczesne zasilanie i transmisję danych do kamer oraz zapewnia ochronę urządzeń przed wpływem warunków atmosferycznych.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 8 kamer IP: zestaw pozwala na podłączenie i zasilanie maksymalnie ośmiu kamer w ramach jednego systemu monitoringu.

✔️ 8 portów PoE i 2 porty Gigabit Uplink: umożliwia jednoczesną transmisję danych i zasilanie kamer oraz zapewnia wydajne połączenie z siecią i rejestratorem.

✔️ Kompatybilność z PoE 802.3af/at i PoE Passive: współpracuje z wieloma modelami kamer IP oraz innymi urządzeniami wykorzystującymi technologię PoE.

✔️ Obsługa kamer wysokiej rozdzielczości: gigabitowe porty uplink wspierają instalacje wykorzystujące kamery Full HD i 4K Ultra HD wymagające większej przepustowości sieci.

✔️ Zabezpieczenia każdego portu PoE: niezależna ochrona przed zwarciem i przeciążeniem ogranicza wpływ awarii pojedynczego urządzenia na działanie całego systemu.

✔️ Indywidualne sterowanie portami PoE: pozwala osobno włączać lub wyłączać zasilanie wybranych kamer, co ułatwia diagnostykę i prace serwisowe.

✔️ Zasilacz o mocy 96 W: zapewnia stabilne zasilanie podłączonych urządzeń przy sprawności przekraczającej 90%.

✔️ Obudowa do zastosowań zewnętrznych: odporna na warunki atmosferyczne konstrukcja chroni elementy instalacji przed wilgocią, opadami oraz promieniowaniem UV.

✔️ Miejsce na organizację okablowania: przestronne wnętrze obudowy umożliwia uporządkowane prowadzenie przewodów oraz pozostawienie ich zapasu wewnątrz instalacji.

✔️ Modułowa konstrukcja: ułatwia rozbudowę systemu oraz późniejsze prace konserwacyjne i serwisowe.

Zastosowania:

✔️ Monitoring parkingów i placów manewrowych: umożliwia centralne zasilanie i obsługę kamer monitorujących rozległe strefy ruchu pojazdów.

✔️ Magazyny i centra logistyczne: sprawdza się w systemach nadzoru wymagających podłączenia wielu kamer oraz stabilnej transmisji obrazu.

✔️ Tereny przemysłowe i produkcyjne: pozwala na budowę rozbudowanych instalacji CCTV pracujących w wymagających warunkach zewnętrznych.

✔️ Osiedla mieszkaniowe: może być wykorzystywany do monitorowania ciągów komunikacyjnych, wejść do budynków oraz przestrzeni wspólnych.

✔️ Obiekty użyteczności publicznej: nadaje się do systemów monitoringu szkół, urzędów i innych obiektów wymagających stałego nadzoru.

✔️ Farmy fotowoltaiczne i infrastruktura techniczna: umożliwia zasilanie kamer chroniących urządzenia rozmieszczone na dużym terenie.

✔️ Tereny wokół budynków komercyjnych: wspiera monitoring biurowców, hal oraz obiektów handlowych, zapewniając obsługę kamer wysokiej rozdzielczości.

✔️ Systemy monitoringu 4K Ultra HD: zapewnia odpowiednią przepustowość sieci dla instalacji wykorzystujących kamery o wysokiej jakości obrazu.

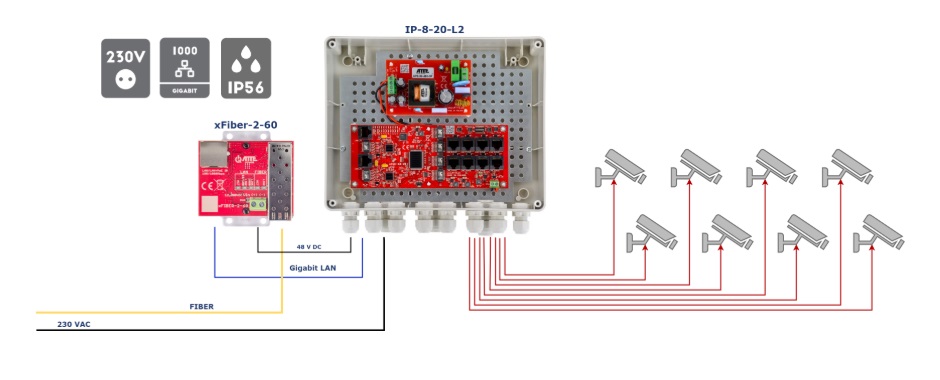

Przykład.

Specyfikacja techniczna:

Porty sieciowe:

• 10 portów RJ-45
• 8 portów PoE 10/100 Mbps
• 2 porty Gigabit Uplink

Obsługiwane standardy PoE:

• PoE Passive (do 40 W)
• IEEE 802.3af (do 15,4 W)
• IEEE 802.3at (do 30 W)

Funkcje portów:

• LAN 1–LAN 8: wyjście PoE dla urządzeń zgodnych z PoE Passive, IEEE 802.3af oraz IEEE 802.3at
• LAN G1, LAN G2: porty Gigabit Uplink bez zasilania PoE

Parametry PoE:

• napięcie wyjściowe: 48 V DC ±2%

Parametry zasilania:

• moc zasilacza: 96 W
• sprawność: 92% przy obciążeniu 90 W
• napięcie wejściowe: 190–260 V AC, 50 Hz

Zabezpieczenia wejścia zasilania:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe 3 A
• elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza)
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia portów:

• LAN 1–LAN 8 oraz Vin: zabezpieczenie przeciwprzepięciowe
• LAN 1–LAN 8: precyzyjne zabezpieczenie przeciwzwarciowe 0,9 A z szybkim automatycznym powrotem do pracy po ustąpieniu zwarcia

Kontrola zasilania portów:

• indywidualne włączanie i wyłączanie zasilania PoE dla portów LAN 1–LAN 8
• przełącznik OFF – zasilanie PoE wyłączone
• przełącznik ON – zasilanie PoE włączone

Sygnalizacja:

• LED AC (żółta) – obecność napięcia sieciowego
• LED DC (niebieska) – obecność napięcia wyjściowego
• diody LED w złączach LAN 1–LAN 8 informujące o obecności zasilania PoE

Pozostałe:

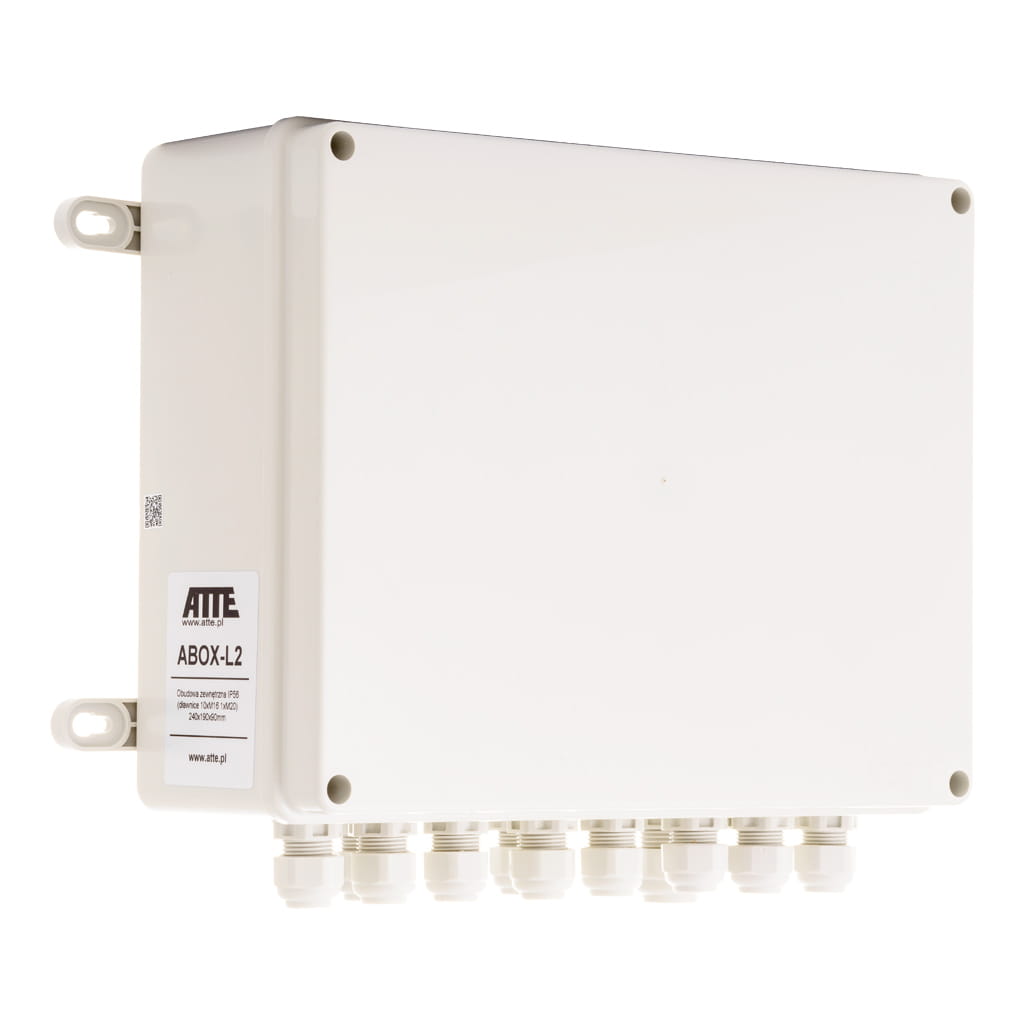

• obudowa: ABOX-L2, tworzywo odporne na promieniowanie UV
• kolor obudowy: szary (RAL 7035)
• systemowa płyta montażowa z otworami 4,8 mm w rastrze 10,8 mm

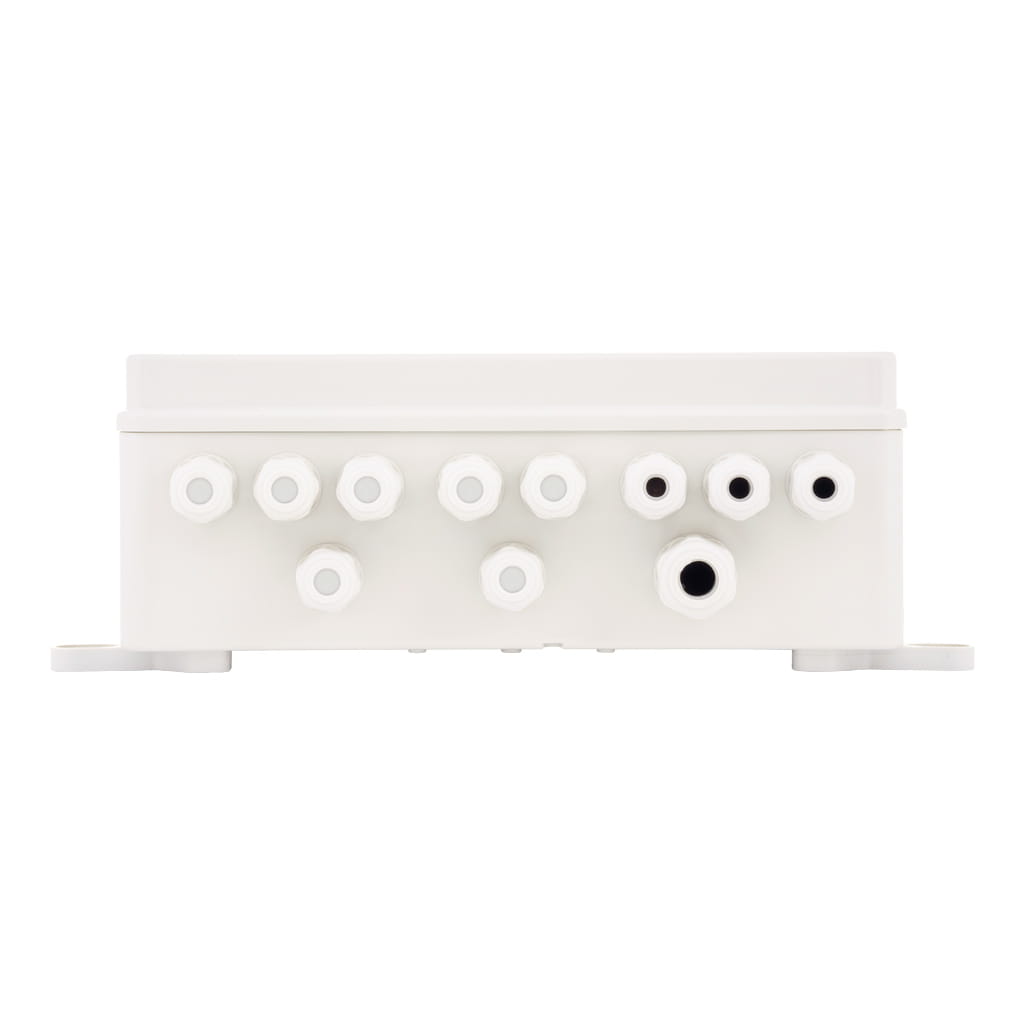

• zamontowane dławnice kablowe: 10 × M16 oraz 1 × M20
• montaż: naścienny

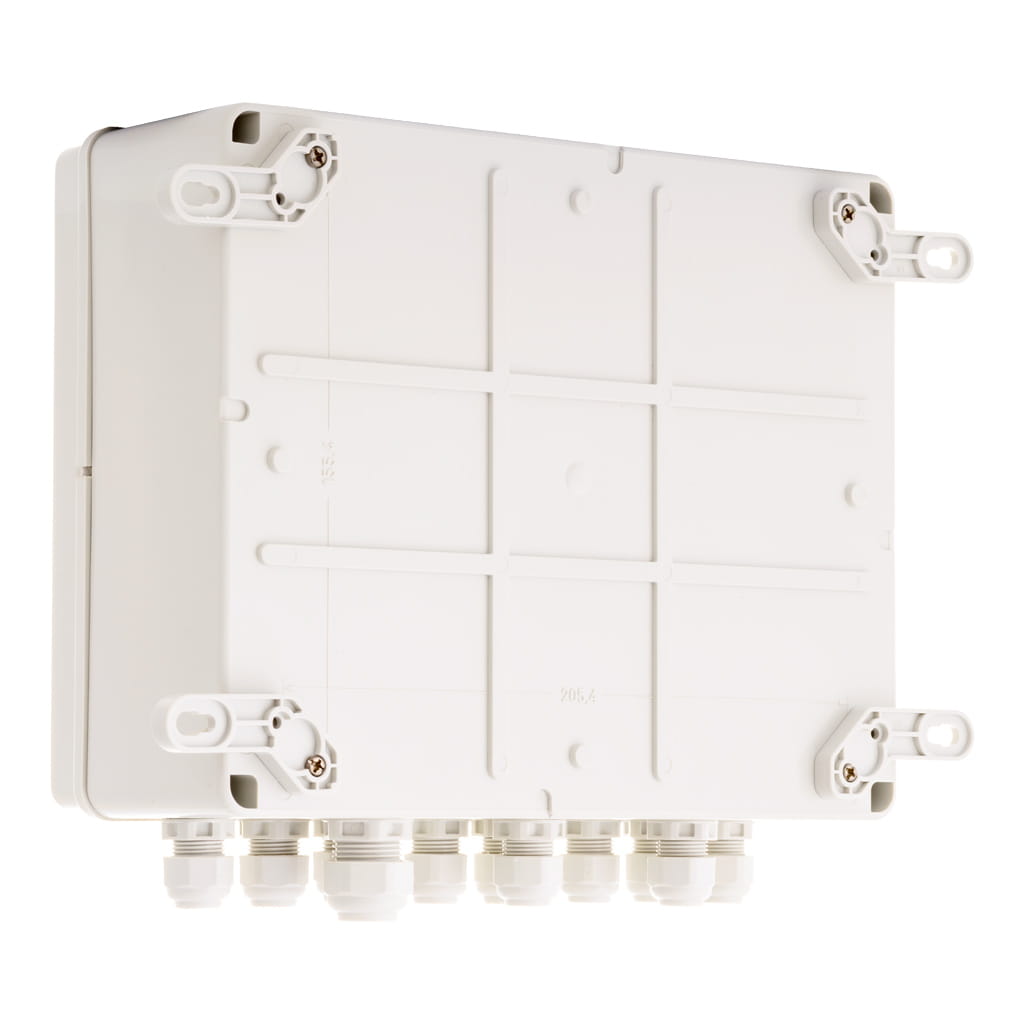

• uchwyty montażowe w zestawie
• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• wymiary: 240 × 190 × 90 mm
• waga: 1 kg

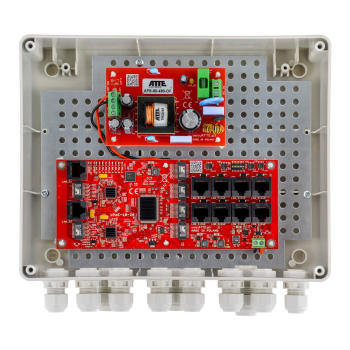

• obudowa zewnętrzna ABOX-L2 - 1 szt.
• zasilacz APS-90-480-OF (96 W) - 1 szt.
• switch PoE xPoE-10-20A-OF  - 1 szt.
• akcesoria montażowe.
