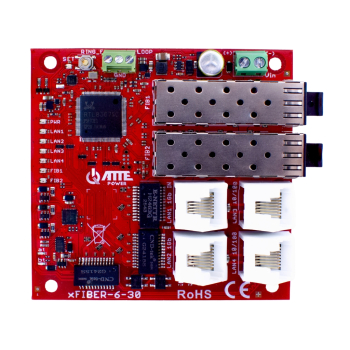

Switch PoE ATTE xFIBER-6-30-OF 4-portowy + 2 porty SFP

xFIBER-6-30-OF to 4-portowy switch PoE z dwoma portami SFP, przeznaczony do łączenia sieci Ethernet ze światłowodem. Umożliwia zasilanie do trzech kamer IP PoE oraz budowę punktów dystrybucyjnych w rozległych instalacjach.

Najważniejsze cechy i funkcje urządzenia:

✔️ Trzy porty PoE: urządzenie umożliwia zasilanie do trzech odbiorników zgodnych ze standardami IEEE 802.3af i 802.3at.

✔️ Dwa porty SFP: pozwalają jednocześnie doprowadzić i wyprowadzić połączenie światłowodowe z punktu dystrybucyjnego.

✔️ Praca w topologii RING: moduł może działać w pierścieniu światłowodowym, co zwiększa odporność instalacji na przerwanie jednego odcinka transmisyjnego.

✔️ Tryby master i slave: urządzenie może zarządzać pracą pierścienia lub działać jako kolejny element sieci, zależnie od ustawienia.

✔️ Wykrywanie zapętleń: switch automatycznie rozpoznaje pętle na portach RJ-45 i odłącza porty powodujące nieprawidłową transmisję.

✔️ Wyjścia techniczne: sygnały LOOP i RING_F mogą przekazywać do centrali alarmowej lub sterownika informację o zapętleniu albo przerwaniu pierścienia.

✔️ Dwa sposoby zasilania: moduł może być zasilany z zewnętrznego źródła 30–58 VDC albo przez port PoE IN.

✔️ Zasilanie PoE do 90 W: port wejściowy obsługuje zasilanie do 90 W w standardzie IEEE 802.3bt typu 4.

✔️ Sygnalizacja LED: diody informują o napięciu zasilania, transmisji, aktywnym PoE, trybie pracy, stanie pierścienia i zapętleniu portów.

✔️ Konstrukcja Open Frame: moduł można zamontować w obudowach ABOX lub na blachach systemowych z rastrem otworów 10,8 mm.



Zastosowania:

✔️ Punkty dystrybucyjne monitoringu IP: switch umożliwia podłączenie i zasilanie do trzech kamer PoE w rozległej instalacji światłowodowej.

✔️ Sieci światłowodowe w topologii RING: dwa porty SFP pozwalają doprowadzić i wyprowadzić światłowód, tworząc połączenie pierścieniowe.

✔️ Instalacje wymagające ciągłości transmisji: tryb RING umożliwia utrzymanie komunikacji po przerwaniu jednego odcinka światłowodu.

✔️ Połączenie Ethernet ze światłowodem: urządzenie pozwala przesyłać dane pomiędzy kamerami podłączonymi przez RJ-45 a siecią światłowodową.

✔️ Nadzór nad stanem sieci: wyjścia LOOP i RING_F mogą przekazywać do centrali alarmowej lub sterownika informację o pętli albo przerwaniu połączenia.

✔️ Ochrona przed zapętleniem portów: switch automatycznie wykrywa nieprawidłowe połączenia na portach RJ-45 i odłącza zapętlony port.

✔️ Instalacje z zasilaniem PoE: moduł może być zasilany bezpośrednio przez port PoE IN, bez prowadzenia osobnego przewodu zasilającego.

✔️ Zabudowa w obudowach systemowych: konstrukcja Open Frame umożliwia montaż w obudowach ABOX lub na blachach z otworami w rastrze 10,8 mm.

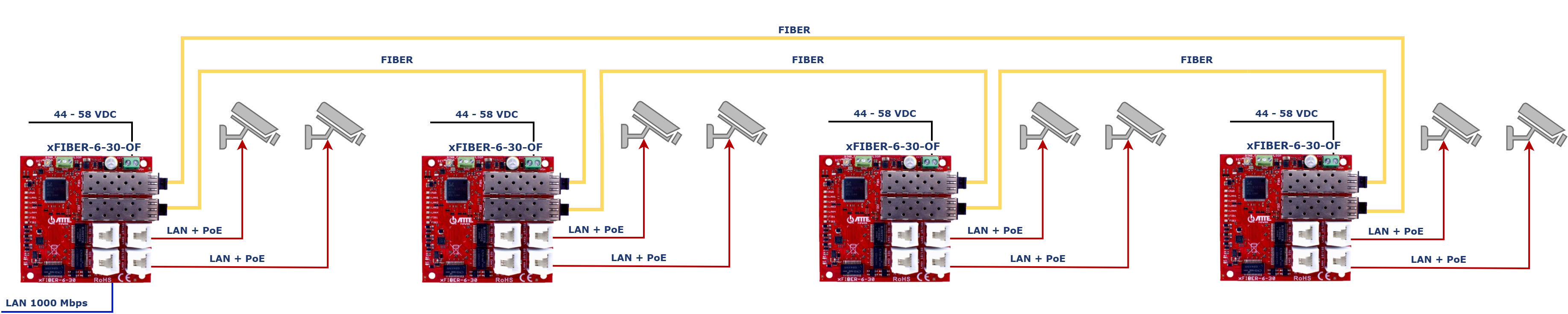

Przykład 1.

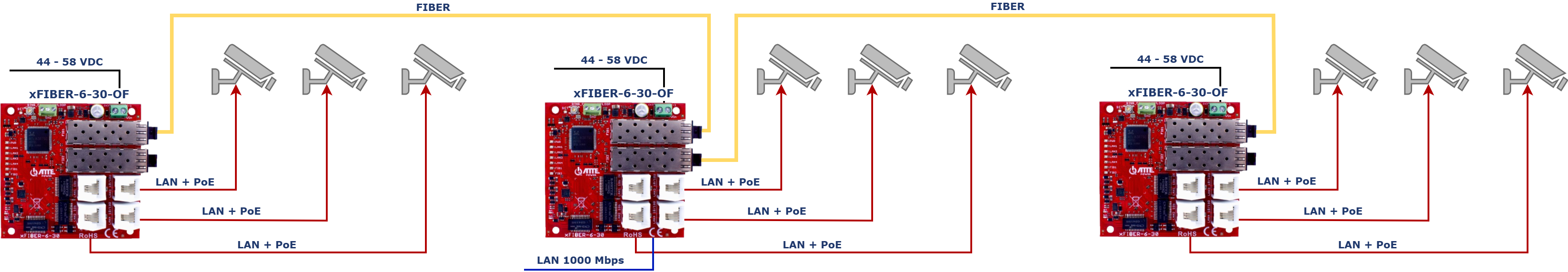

Przykład 2.

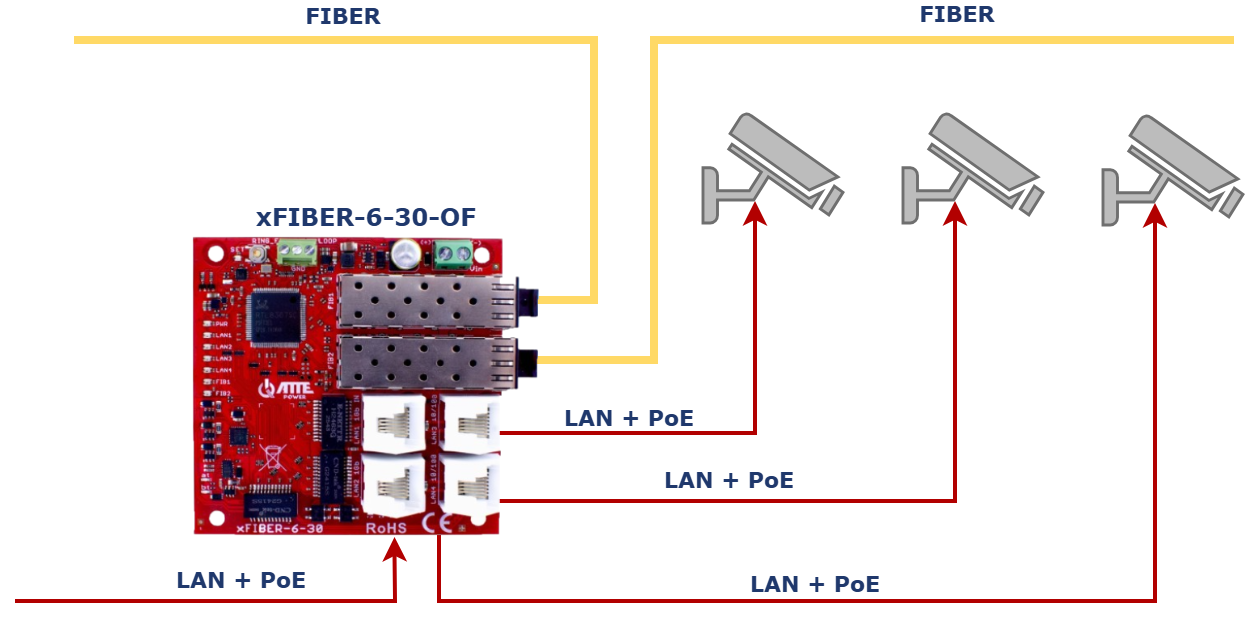

Przykład 3.

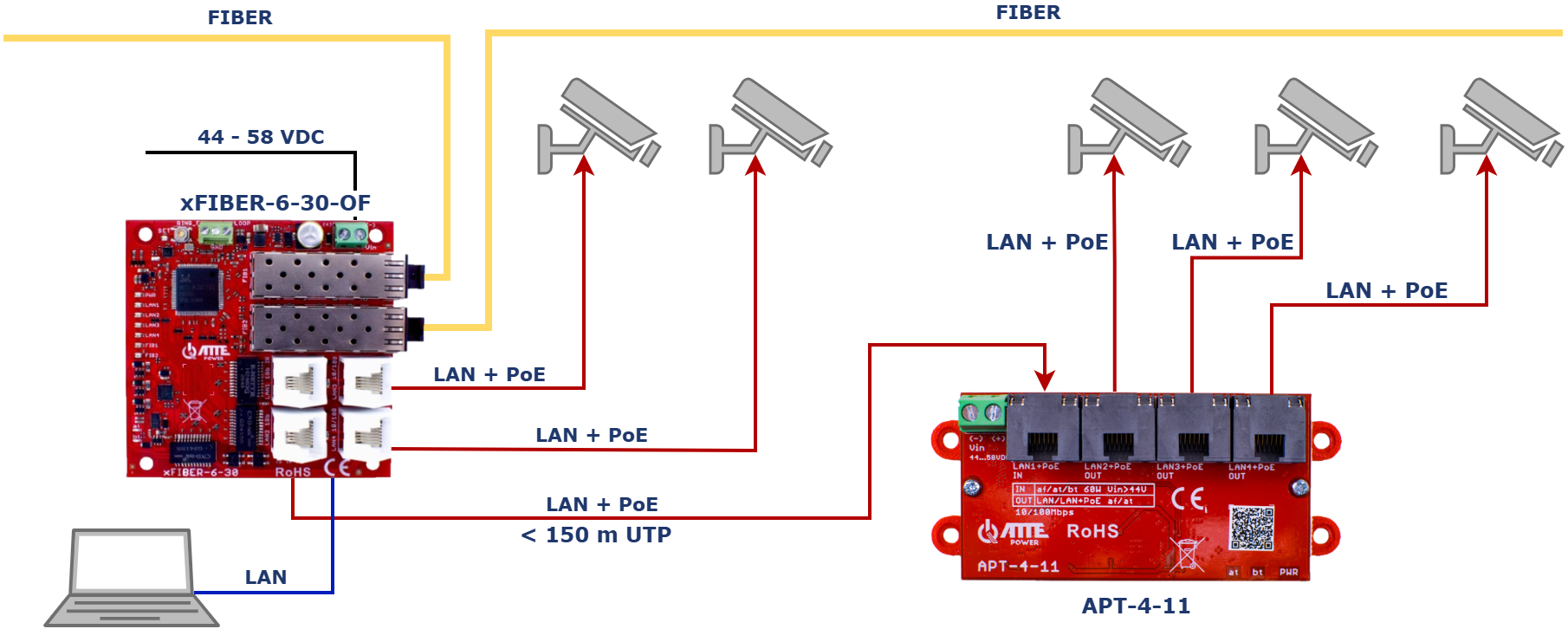

Przykład 4.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

Porty LAN:

• 2 × RJ-45 10/100/1000 Mb/s
• 2 × RJ-45 10/100 Mb/s
• 2 × SFP 100/1000 Mb/s

Funkcje portów:

LAN 1:

• wejście PoE do zasilania switcha
• IEEE 802.3af do 15 W
• IEEE 802.3at do 30 W
• IEEE 802.3bt do 60 W
• IEEE 802.3bt do 90 W
• piny PoE: 1,2 (V+/-), 3,6 (V+/-) oraz/lub 4,5 (V+/-), 7,8 (V+/-)
• tryb LUB dla wejścia LAN

LAN 2–LAN 4:

• wyjścia PoE do zasilania odbiorników
• IEEE 802.3af do 15 W
• piny PoE: 1,2 (V-), 3,6 (V+), 4,5 (V+), 7,8 (V-)

Vin:

• wejście zasilania DC 30–58 V

Dodatkowe funkcje:

• tryb RING
• jeden moduł należy ustawić jako master
• pozostałe moduły należy ustawić jako slave
• możliwość pracy w topologii pierścienia

Przepustowość przełączania:

• 8,4 Gb/s

Parametry wejściowe:

• napięcie zasilania: 30–58 VDC

Parametry wyjściowe:

• napięcie wyjściowe: Vout = Vin

Pobór mocy:

• 3,3 W

Wyjścia techniczne:

• typ: open-collector
• RING_F: poprawne połączenie topologii RING
• LOOP: sygnalizacja zapętlenia na portach RJ-45
• GND: masa

Zabezpieczenia:

• LAN 1–LAN 4: zabezpieczenia przeciwprzepięciowe
• LAN 2–LAN 4: zabezpieczenie przeciążeniowe 0,7 A

Sygnalizacja:

• LED PWR: obecność zasilania
• LED SET: sygnalizacja trybu pracy
• LED LAN 1–LAN 4: transmisja danych i obecność zasilania PoE
• LED FIB1–FIB2: transmisja na portach SFP
• LED AT: zasilanie z IEEE 802.3at 30 W
• LED BT: zasilanie z IEEE 802.3bt 60 W
• LED AT + BT: zasilanie z IEEE 802.3bt 90 W

Konstrukcja:

• moduł bez obudowy, przeznaczony do zabudowy

Montaż:

• zatrzaskowe kołki dystansowe
• otwory montażowe w rastrze 10,8 mm

Pozostałe:

• temperatura pracy: od -25°C do +65°C
• wymiary (S × W × G): 89 × 86 × 24 mm
• waga: 0,057 kg

• Switch PoE xFIBER-6-30-OF - 1 szt.
• Elementy montażowe.
