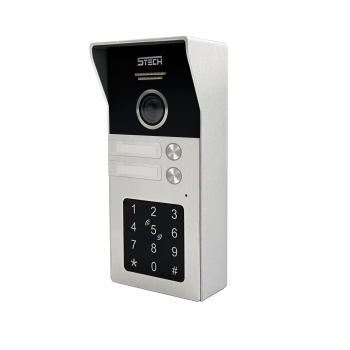

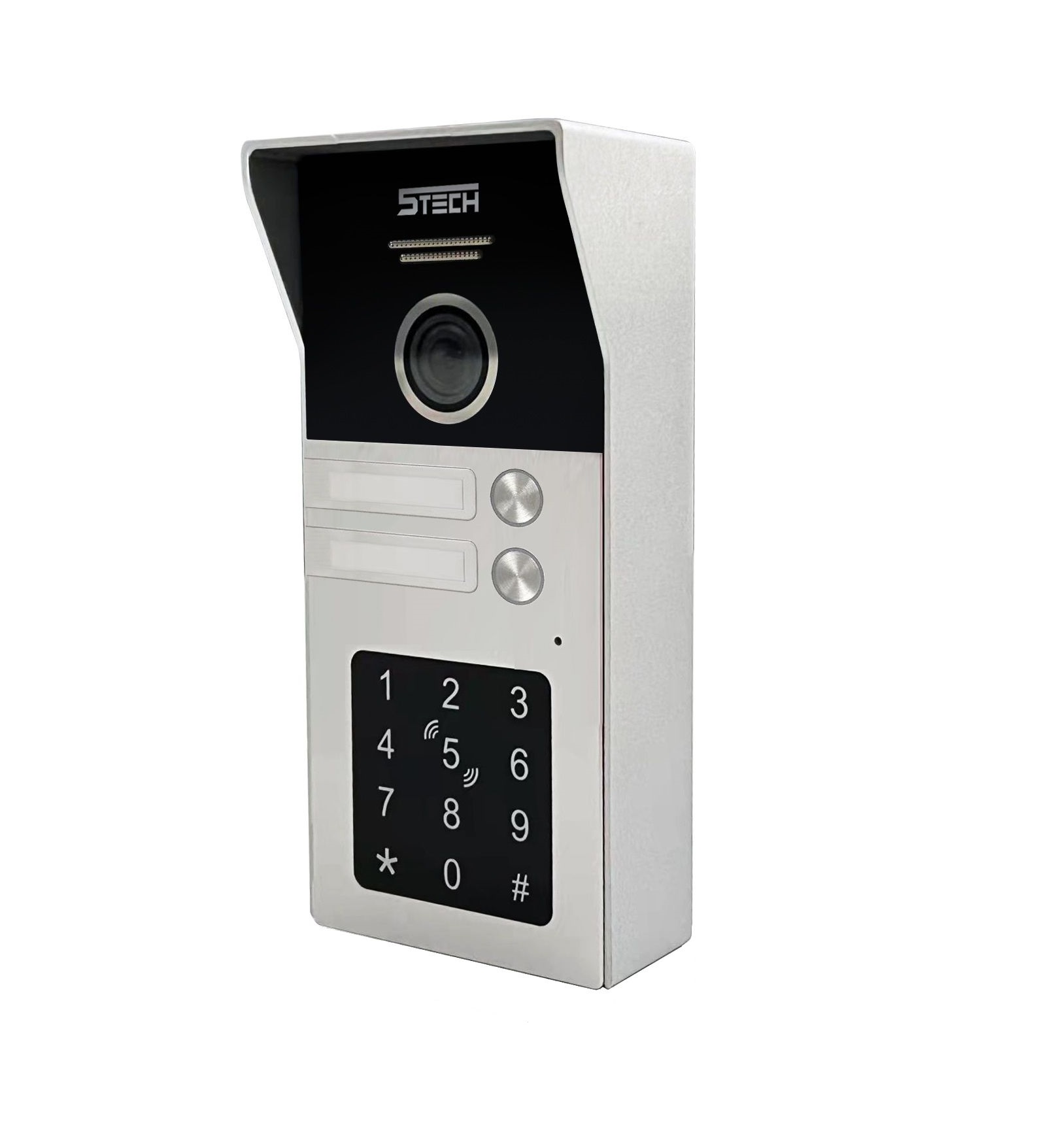

Dwurodzinna stacja zewnętrzna 5TECH 82225-2 FHD natynkowa

Przeznaczona jest do współpracy z monitorami 5TECH z serii TWIN. Dwa niezależne przyciski wywołania umożliwiają obsługę dwóch mieszkań, domów lub lokali.

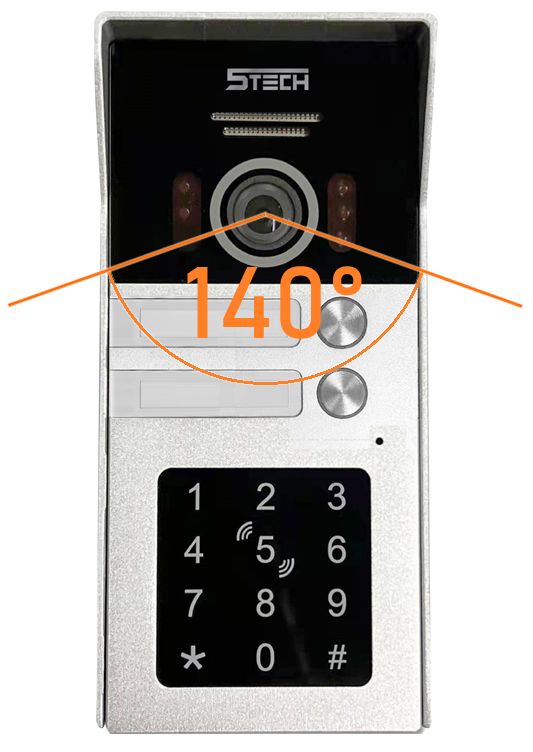

✨ Panel wyposażono w kamerę o rozdzielczości Full HD 2 Mpx, obiektyw 1,9 mm oraz szeroki kąt widzenia 140°.

✨ Wbudowany szyfrator oraz czytnik zbliżeniowy MIFARE 13,56 MHz umożliwiają otwieranie wejścia za pomocą kodu, karty lub breloka.

✨ Diody LED IR zapewniają widoczność po zmroku, natomiast klawiatura i przyciski dzwonka są podświetlane na biało.

✨ Hermetyczna obudowa o klasie szczelności IP65 zabezpiecza panel przed wpływem niekorzystnych warunków atmosferycznych.

✨ Stacja umożliwia otwieranie furtki i bramy za pomocą niezależnych kodów dostępu. Ustawienia szyfratora i czytnika programuje się bezpośrednio z klawiatury.

Sterowanie elektrozaczepem i napędem bramy

• brelok lub karta zbliżeniowa – szybkie otwieranie wejścia za pomocą czytnika RFID MIFARE 13,56 MHz,
• kod dostępu – otwieranie furtki lub bramy za pomocą odpowiedniego zestawu cyfr,
• niezależne kody – furtkę i bramę można obsługiwać za pomocą osobnych kodów,
• monitor wewnętrzny – umożliwia sterowanie elektrozaczepem i napędem bramy ze współpracującego monitora 5TECH,
• aplikacja mobilna Tuya Smart – sterowanie z telefonu jest możliwe po podłączeniu stacji do kompatybilnego monitora 5TECH z modułem Wi-Fi.

Przykładowy schemat podłączenia zestawu:

Legenda:

1. monitor nr 1 – brak w zestawie
2. monitor nr 2 – brak w zestawie
3. przycisk wyjścia furtki – brak w zestawie
4. przycisk wyjścia bramy – brak w zestawie
5. elektrozaczep – brak w zestawie
6. automat sterowania bramą – brak w zestawie
7. stacja zewnętrzna
8. B1 / B1 – wejście i wyjście monitora
9. NO / COM / NC – podłączenie elektrozaczepu
10. NO / COM / NC – podłączenie napędu bramy
11. +12 V / GND – zasilanie elektrozaczepu
12. K1 / K2 / GND – podłączenie przycisków wyjścia
13. DRZWI 1 – ustawienie pierwszej stacji zewnętrznej
14. DRZWI 2 – ustawienie drugiej stacji zewnętrznej

Przełącznik ustawiony w pozycji M podaje napięcie 12 V na złącze zasilania elektrozaczepu.
Przełącznik ustawiony w pozycji E podaje napięcie 20 V na złącze zasilania elektrozaczepu.

Podstawowe funkcje panelu

• system dwużyłowy
• dwurodzinna konstrukcja przeznaczona do obsługi dwóch mieszkań lub lokali
• dwa niezależne przyciski wywołania
• współpraca z monitorami 5TECH z serii TWIN
• rozdzielczość kamery: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: diody LED IR
• zabezpieczenie przed nieautoryzowanym użyciem
• montaż natynkowy



Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy RFID MIFARE 13,56 MHz
• obsługa maksymalnie 200 kart lub breloków zbliżeniowych
• 8 breloków zbliżeniowych w zestawie
• wbudowany zamek szyfrowy do otwierania wejścia
• obsługa maksymalnie 200 kodów dostępu
• otwieranie furtki i bramy niezależnymi kodami
• programowanie bezpośrednio z klawiatury
• białe podświetlenie klawiatury i przycisków dzwonka

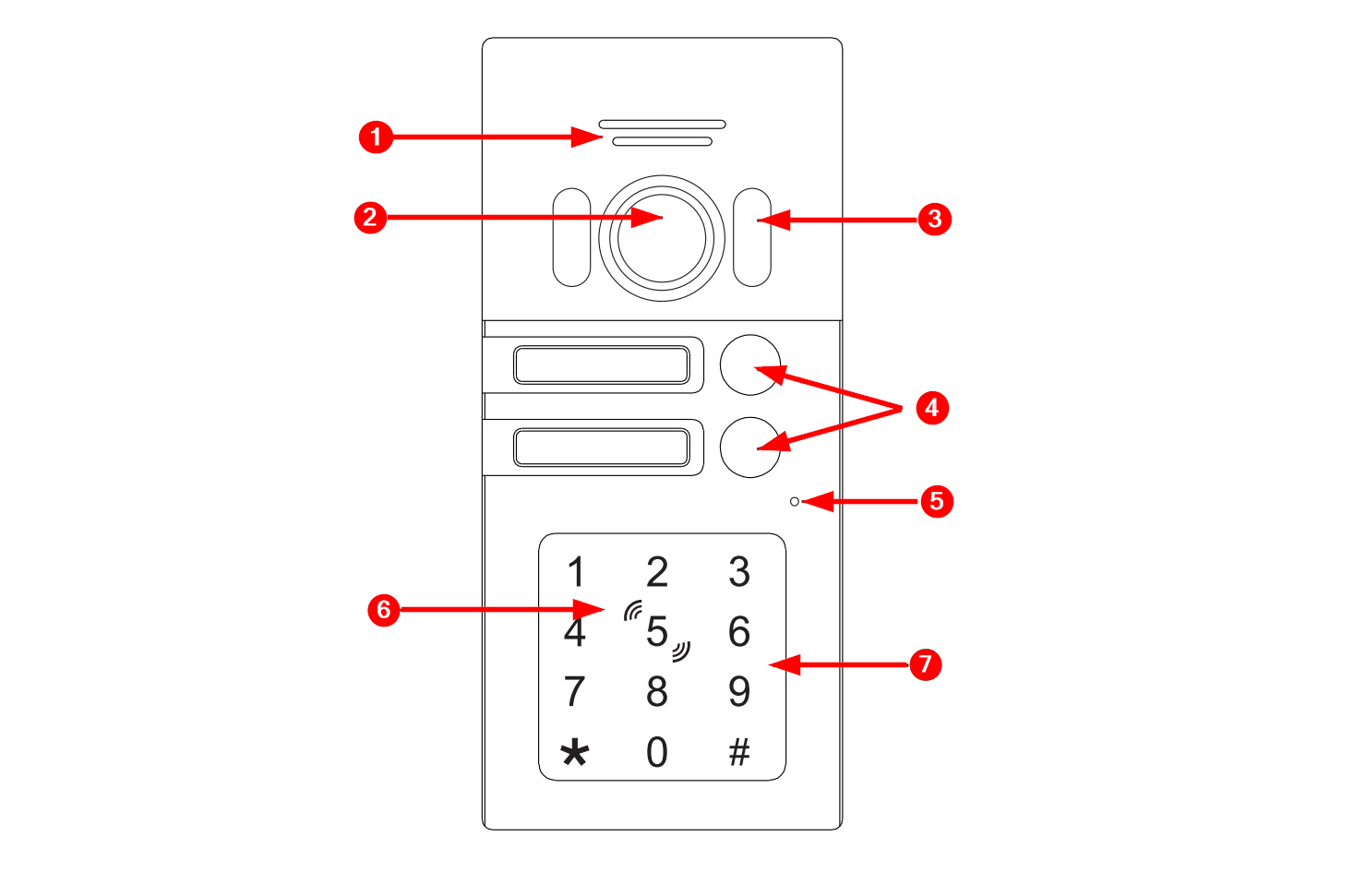

1. głośnik
2. kamera
3. diody LED IR
4. przyciski wywołania
5. mikrofon
6. czytnik kart i breloków zbliżeniowych MIFARE 13,56 MHz
7. klawiatura numeryczna – szyfrator

Obsługa dwóch mieszkań lub lokali

Stacja 5TECH 82225-2 FHD została wyposażona w dwa niezależne przyciski wywołania. Każdy przycisk może zostać przypisany do osobnego mieszkania, domu lub lokalu.

Po naciśnięciu wybranego przycisku połączenie zostaje przekazane do przypisanego monitora. Panel sprawdzi się między innymi w budynkach dwurodzinnych, bliźniakach oraz obiektach z dwoma niezależnymi użytkownikami.

Montaż natynkowy

Stacja 5TECH 82225-2 FHD jest przeznaczona do montażu natynkowego. Kompaktowa obudowa umożliwia zamontowanie panelu bezpośrednio na elewacji, słupku ogrodzeniowym lub innej płaskiej powierzchni.

Montaż natynkowy nie wymaga przygotowywania głębokiego otworu pod puszkę instalacyjną. Przewody można doprowadzić do panelu od strony ściany.

Widoczność po zmroku

Kamera została wyposażona w diody LED IR działające w podczerwieni. Umożliwiają one obserwowanie przestrzeni przed wejściem również przy ograniczonym oświetleniu.

Białe podświetlenie klawiatury i przycisków dzwonka ułatwia korzystanie ze stacji po zapadnięciu zmroku.



Specyfikacja techniczna:

• model: 5TECH 82225-2 FHD
• typ: dwurodzinna, dwużyłowa stacja zewnętrzna
• liczba obsługiwanych mieszkań lub lokali: 2
• liczba przycisków wywołania: 2
• kompatybilność: monitory 5TECH z serii TWIN
• rozdzielczość kamery: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: diody LED IR
• wbudowany zamek szyfrowy
• maksymalna liczba kodów dostępu: 200
• wbudowany czytnik zbliżeniowy RFID
• standard czytnika: MIFARE 13,56 MHz
• maksymalna liczba tagów zbliżeniowych: 200
• otwieranie furtki i bramy niezależnymi kodami
• programowanie: bezpośrednio z klawiatury
• podświetlenie klawiatury i przycisków dzwonka: białe
• zabezpieczenie przed nieautoryzowanym użyciem
• obudowa: aluminium / ABS
• klasa szczelności: IP65
• temperatura pracy: -40°C ...+50°C
• montaż: natynkowy
• zasilanie: ze współpracującego monitora
• pobór mocy: 0,3W (w trybie czuwania), 0,7W (podczas pracy)

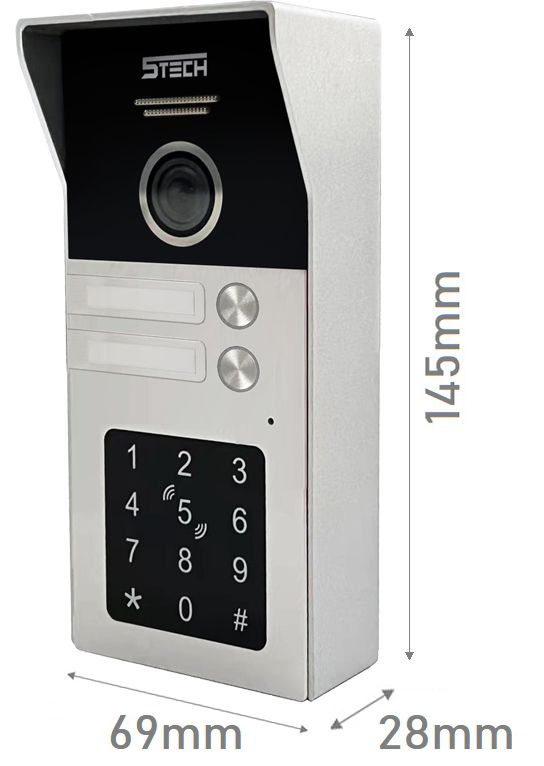

• wymiary: 69 × 145 × 28 mm

W zestawie:

• dwurodzinna stacja bramowa 5TECH 82225-2 FHD – 1 szt.
• brelok zbliżeniowy RFID MIFARE 13,56 MHz – 8 szt.
• przewody montażowe – 1 kpl.
• zestaw montażowy – 1 kpl.
• instrukcja obsługi – 1 szt.

❗ Zestaw nie zawiera monitora wideodomofonowego ani elektrozaczepu.

❗ Stacja jest przeznaczona do współpracy z monitorami 5TECH z serii TWIN.

❗ Sterowanie za pomocą aplikacji Tuya Smart wymaga zastosowania kompatybilnego monitora 5TECH z modułem Wi-Fi.
