• 4 żyły (połączenie monitora - brak w zestawie - z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 4 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• kod - proste i wygodne wejście do obiektu za pomocą specjalnego zestawu cyfr, możliwość otwieranie furtki i bramy niezależnymi kodami,
• monitor wewnętrzny (brak w zestawie) – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon (po uprzednim podłączeniu kasety do monitora, brak w zestawie).

Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora (brak w zestawie)
3. monitor (brak w zestawie)
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. rozbudowa o kolejne monitory (brak w zestawie)

Podstawowe funkcje panelu

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• podświetlenie nocne: diody IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• wbudowany zamek szyfrowy do otwierania wejścia (obsługa max 200 kodów)
• otwieranie furtki i bramy niezależnymi kodami
• podświetlana klawiatura i przycisk wywołania (biały kolor podświetlenia)
• regulowany czas podświetlenia klawiszy po ostatnim naciśnięciu klawisza w trybie nocnym: 1s - 99s
• programowanie z klawiatury
• zabezpieczenie przed nieautoryzowanym użyciem

1. IR LED
2. Mikrofon
3. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
4. Głośnik
5. Soczewka kamery
6. Fotorezystor
7. Szyfrator - klawiatura
8. Przycisk wywołania
9. Przycisk do ustawiania czasu otwarcia
10. Gniazdo na przewód
11. Przełącznik CVBS/720P/1080P
12. Głośność

• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• typ przycisków: sensoryczne
• podświetlenie nocne: diody IR (podczerwień)
• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz
• zamek szyfrowy (szyfrator) - obsługa max. 200 kodów
• odległość odczytu karty: ≤3cm
• obsługa max. 200 kart
• otwieranie zaczepu: karta, kod, przycisk wyjścia
• przełącznik sygnału CVBS, 720P, 1080P: suwak
• obudowa: metal / akryl
• stopień ochrony: IP66, IK07
• montaż natynkowy
• temperatura pracy: -30°C ...+55°C
• wilgotność pracy: 10%RH - 90%RH
• zalecana wysokość montażu (oko soczewki): min. 140 cm
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór prądu: 150 mA
• pobór mocy: 0,15W (czuwanie), 1,5W (praca)

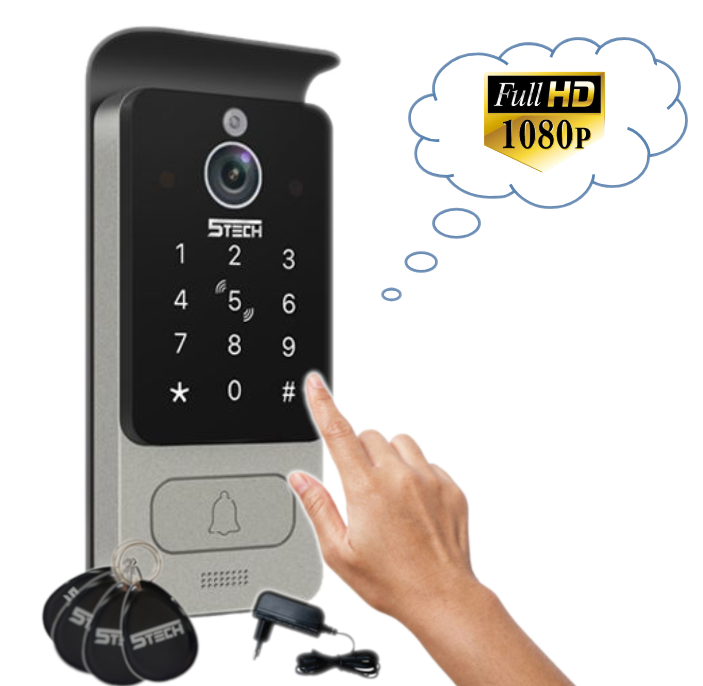

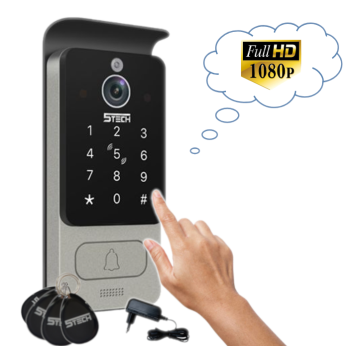

• ​panel bramowy 5TECH 84228 - 1 szt;
• zasilacz sieciowy 15VDC - 1 szt;
• brelok zbliżeniowy RFID - 4 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
