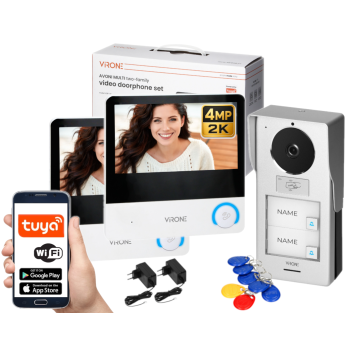

Wideodomofon Virone Avoni Multi VDP-77

To nowoczesny zestaw do domu dwurodzinnego, który łączy wysoką jakość obrazu 4MPx (2K), wygodną obsługę oraz zdalny dostęp przez WiFi. Dzięki dwóm monitorom 7" LCD możesz komfortowo odbierać połączenia z różnych miejsc w domu, sterować bramą i zwalniać elektrozaczep, a panel zewnętrzny z szerokim kątem widzenia i podświetleniem nocnym zapewnia pełną kontrolę nad wejściem przez całą dobę.

System współpracuje z aplikacją Tuya, co pozwala na odbieranie połączeń, podgląd obrazu oraz sterowanie bramą lub furtką z poziomu smartfona. Dodatkowo funkcja detekcji ruchu i nagrywania zdarzeń zwiększa bezpieczeństwo posesji.

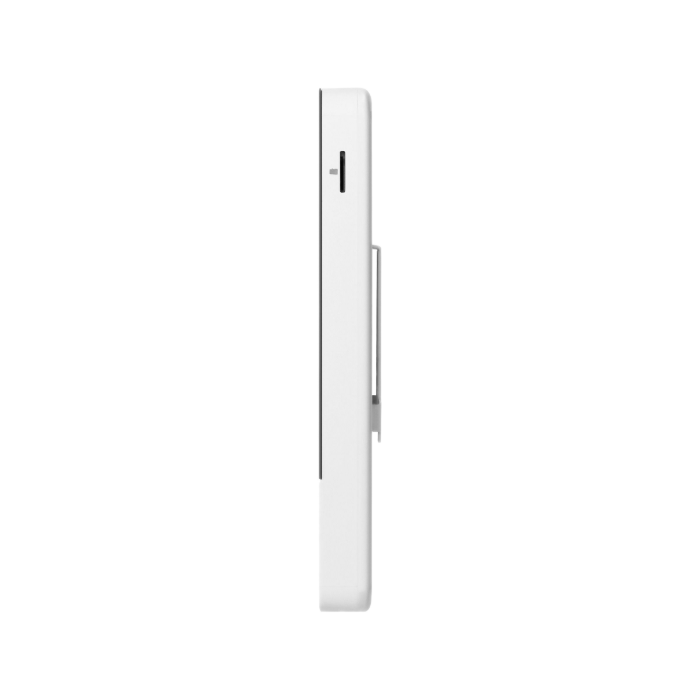

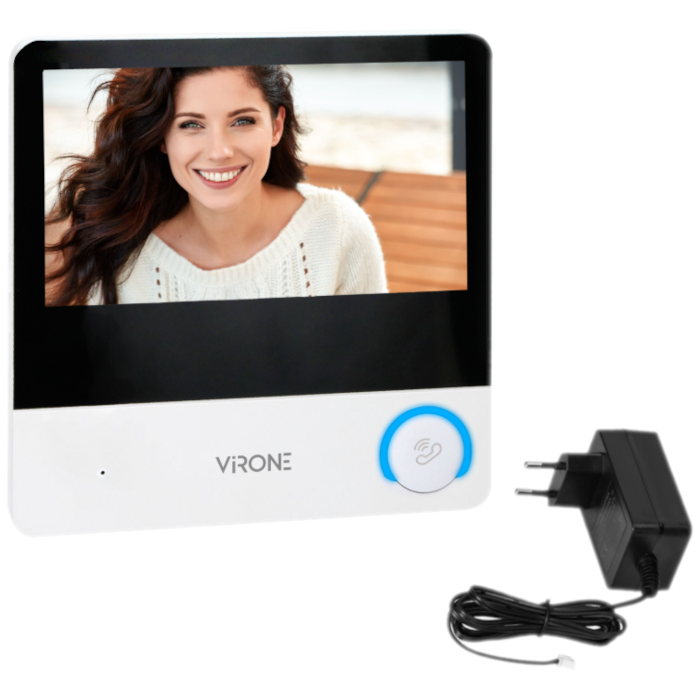

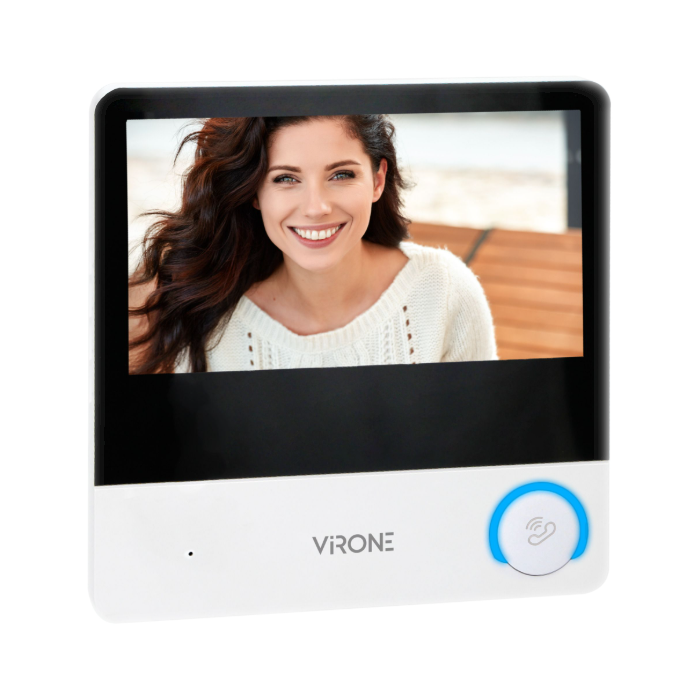

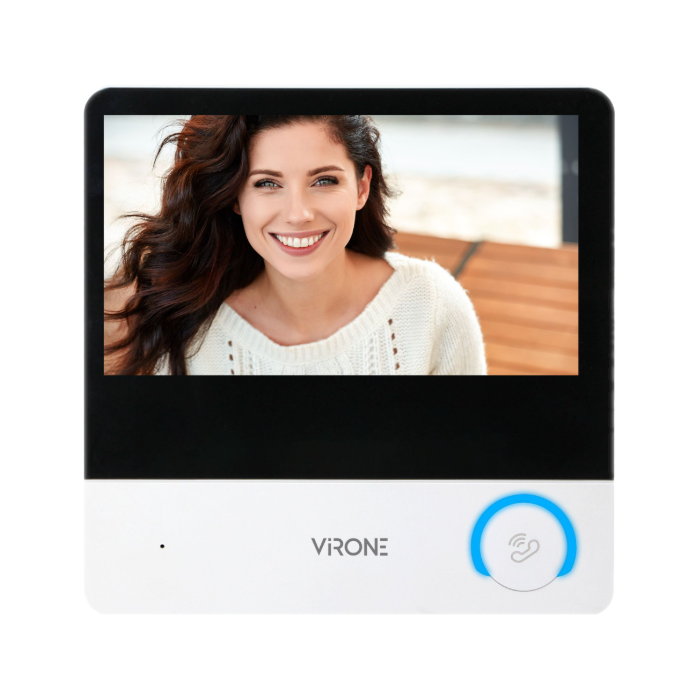

Monitor dotykowy – wygodna obsługa i podgląd

• dotykowy monitor z ekranem 7" LCD
• podgląd na żywo i rozmowa z osobą przy wejściu
• intuicyjna obsługa i nowoczesny wygląd
• możliwość sterowania bramą i zwalniania elektrozaczepu
• montaż na ścianie

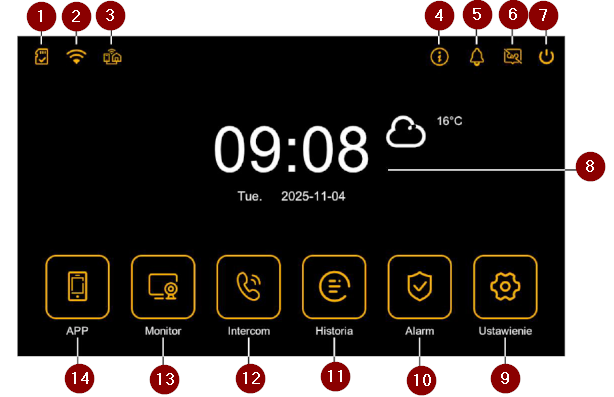

1. Wskaźnik statusu karty SD (brak w zestawie)
2. Wskaźnik statusu połączenia z siecią WiFi
3. Wskaźnik statusu połączenia ze smartfonem
4. Otwórz menu informacji
5. Wskaźnik włączonego trybu cichego
6. Wskaźnik włączonej automatycznej sekretarki
7. Przycisk wygaszający ekran
8. Aktualna godzina, data i prognoza pogody
9. Otwórz ustawienia zestawu wideodomofonowego
10. Otwórz ustawienia alarmu
11. Otwórz katalog zapisanych zdjęć i nagrań
12. Otwórz menu interkomu
13. Otwórz podgląd obrazu z panelu zewnętrznego i kamer
14. Przed sparowaniem z telefonem - wyświetl kody QR do sparowania z aplikacją; Po sparowaniu z telefonem - rozpocznij połączenie interkomowe ze sparowanym telefonem

Wideodomofon z WiFi i aplikacją Tuya

• zdalna obsługa przez smartfon (Android / iOS)
• powiadomienia o dzwonku i wykryciu ruchu
• odbieranie połączeń z dowolnego miejsca
• podgląd obrazu w czasie rzeczywistym
• do pobrania ze sklepu Google Play (Android) i App Store (iOS)

Funkcja interkomu w domu

• komunikacja między monitorami
• idealne rozwiązanie do domów piętrowych
• szybki kontakt między domownikami



Nagrywanie zdjęć i wideo

• zapis zdjęć i filmów na karcie microSD (brak w zestawie)
• automatyczne nagrywanie zdarzeń
• odtwarzanie nagrań na smartfonie
• dodatkowa ochrona posesji



Dodatkowe funkcje monitora

• funkcja ramki cyfrowej (wystarczy wgrać na kartę SD wybrane zdjęcia lub logo firmowe i stworzysz swój pokaz zdjęć na monitorze. Na każdym monitorze można ustawić inne zdjęcia)
• stacja pogodowa
• automatyczna sekretarka
• regulacja parametrów monitora i głośności
• 6 różnych melodii dzwonka do wyboru
• tryb wyciszenia

Legenda:

1. Ekran dotykowy 7" LCD
2. Mikrofon
3. Odbierz / zakończ połączenie
4. Gniazdo na kartę microSD (brak w zestawie)
5. Ramka montażowa

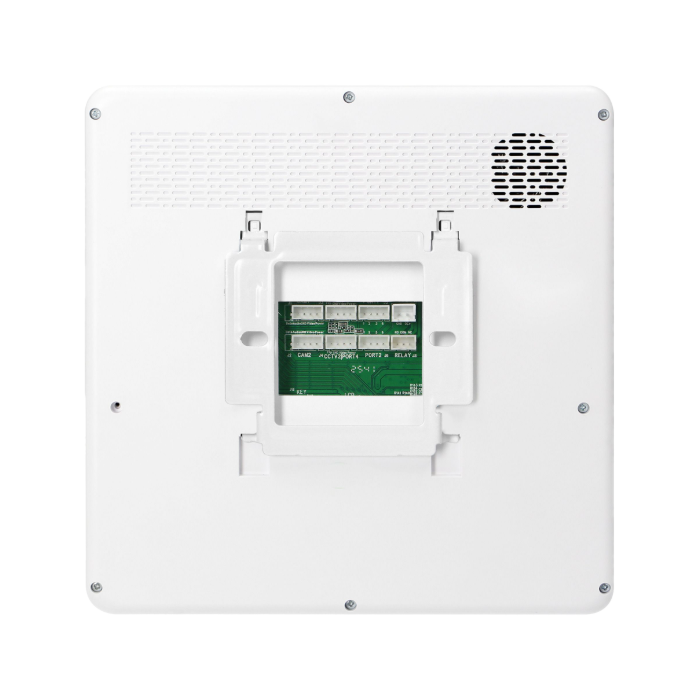

6. Gniazda przyłączeniowe
7. Głośnik
8. Gniazdo zasilania

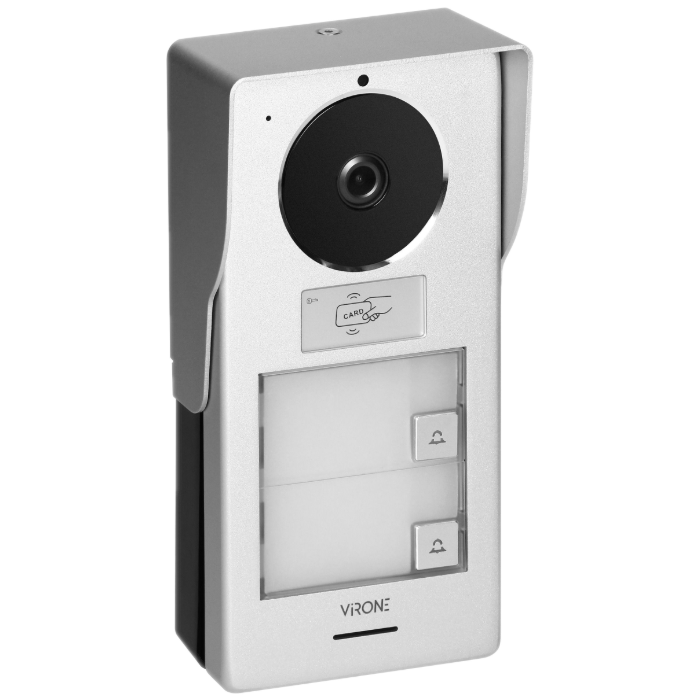

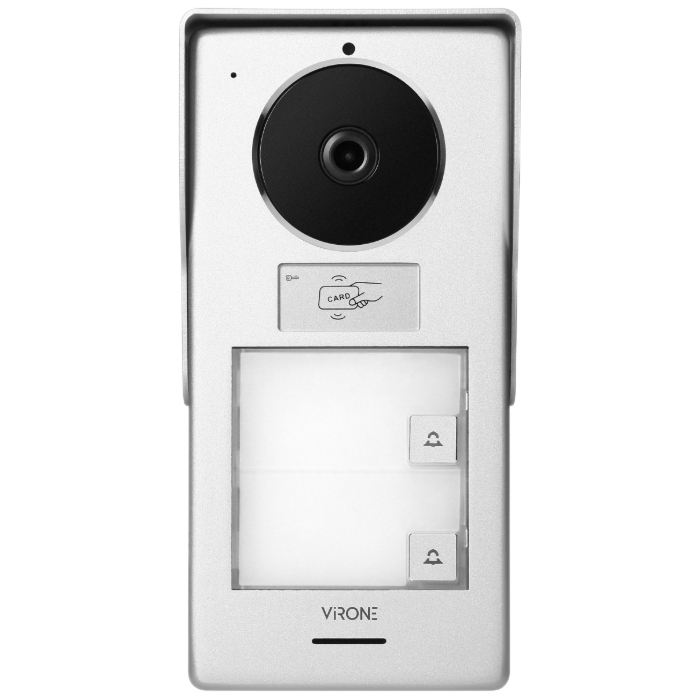

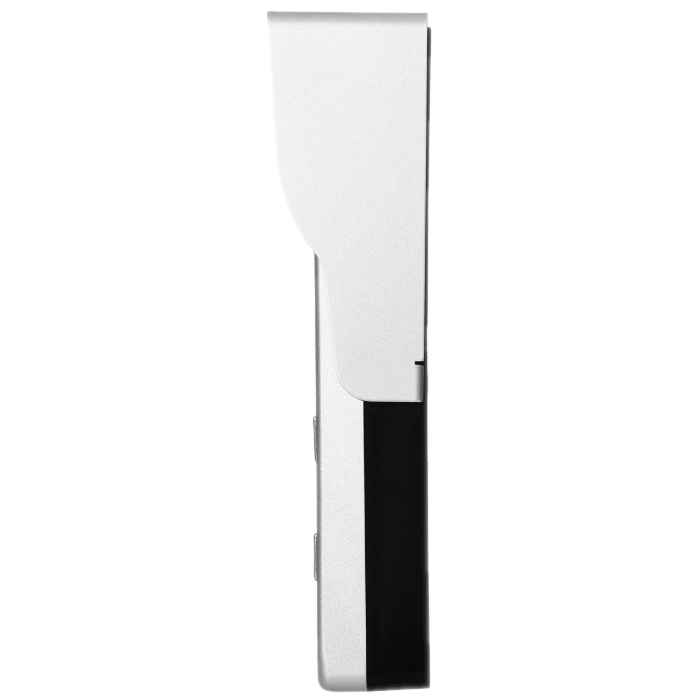

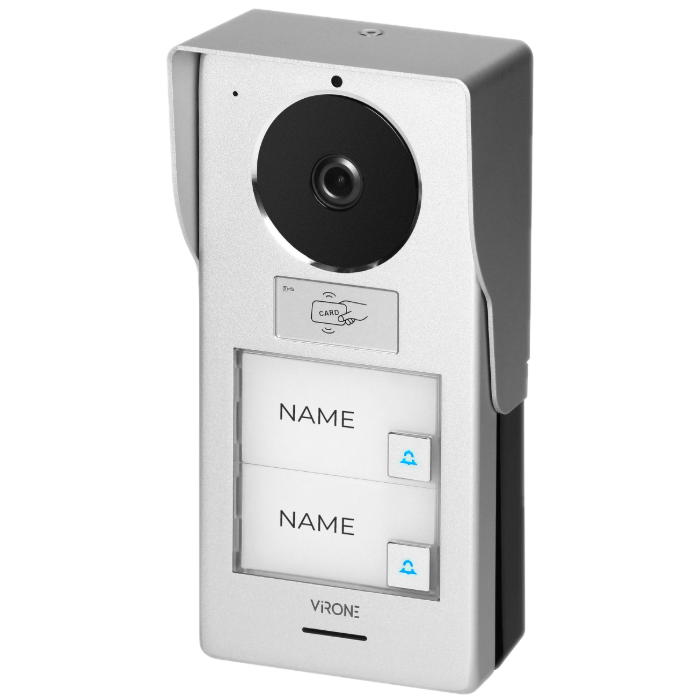

Panel zewnętrzny z kamerą 4MP (2K)

• wysoka rozdzielczość obrazu – 4MP (2K)
• szczegółowy obraz twarzy i otoczenia
• lepsza jakość niż standardowe wideodomofony

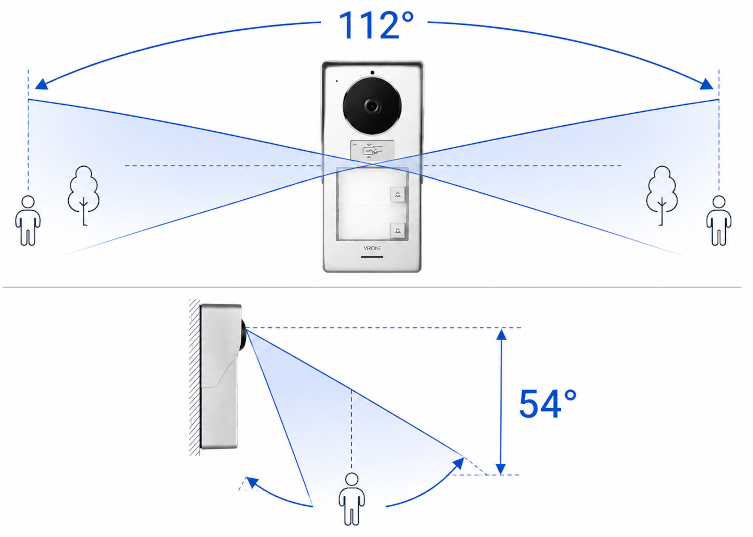

• szeroki kąt widzenia: 112° w poziomie i 54° w pionie
• większy obszar obserwacji wejścia
• mniejsze ryzyko „martwych stref”
• dyskretny monitoring otoczenia

Widzenie nocne – diody IR

• doświetlenie podczerwienią (4 diody IR o zasięgu do 1 m)
• wyraźny obraz po zmroku
• całodobowa ochrona posesji



Detekcja ruchu i powiadomienia

• automatyczne wykrywanie ruchu przy wejściu
• nagrywanie zdarzeń bez wywołania
• powiadomienia push na telefon
• większe bezpieczeństwo nawet pod nieobecność domowników

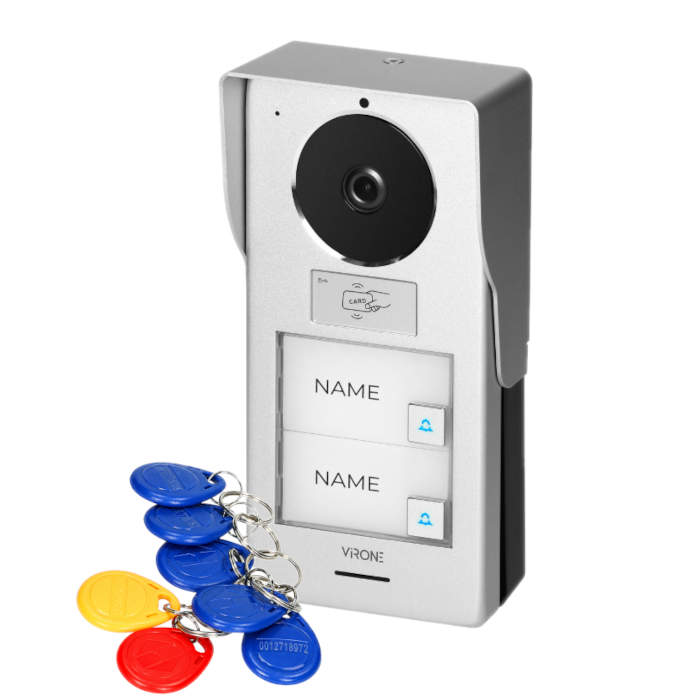

Czytnik RFID – wygodny dostęp

• otwieranie furtki kartą lub brelokiem RFID
• częstotliwość 125 kHz
• szybki i bezpieczny dostęp bez kluczy

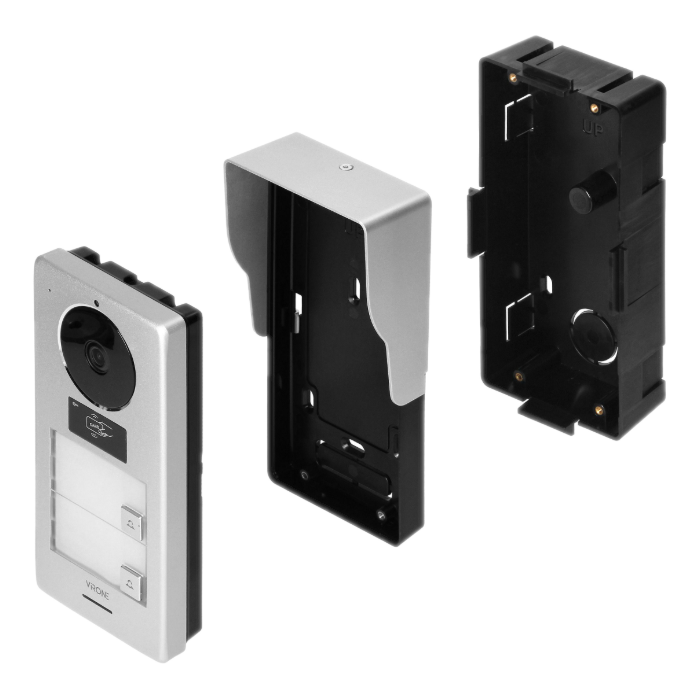

Montaż i wytrzymałość

• stopień ochrony IP65
• odporność na warunki atmosferyczne (deszcz, śnieg i kurz)
• niezawodna praca na zewnątrz
• montaż natynkowy lub podtynkowy
• możliwość dopasowania do instalacji

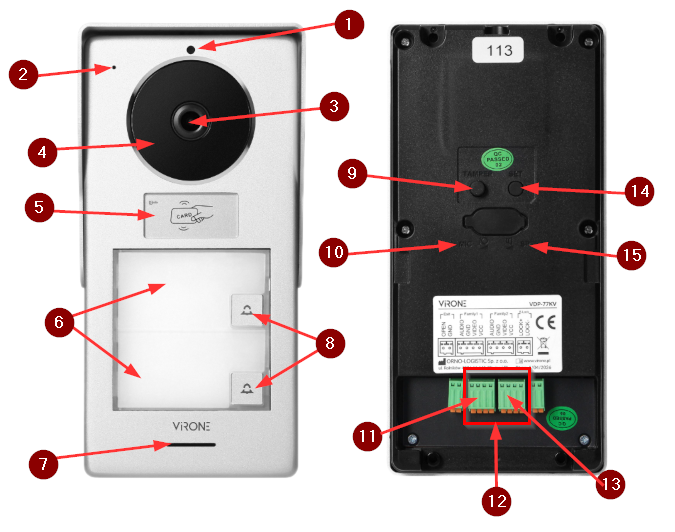

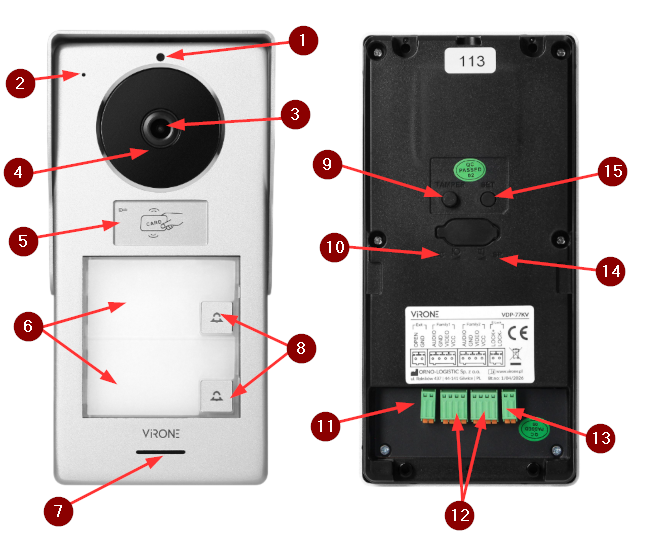

Legenda:

1. Czujnik zmierzchu
2. Mikrofon
3. Obiektyw kamery
4. Doświetlenie nocne (IR)
5. Czytnik kart i breloków zbliżeniowych RFID
6. Tabliczki na nazwisko
7. Głośnik
8. Przyciski wywołania
9. Przycisk antysabotażowy
10. Regulacja czułości mikrofonu

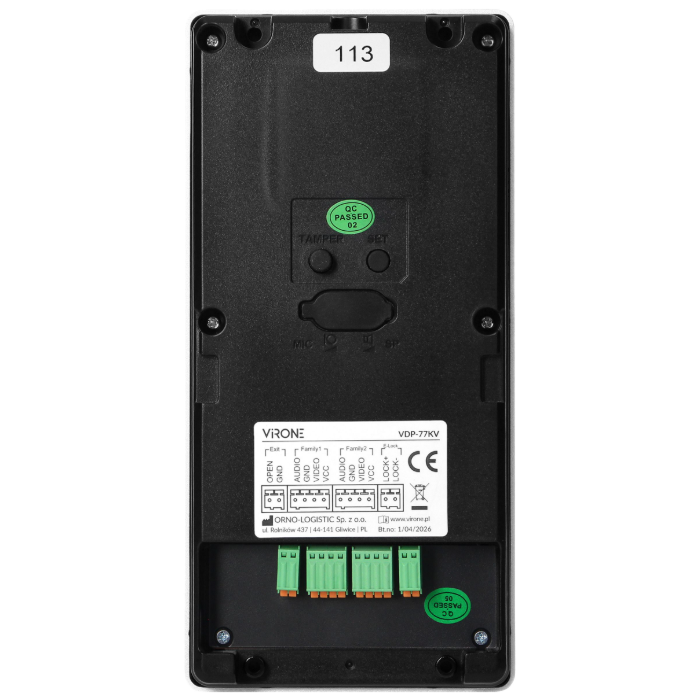

11. Podłączenie przycisku wyjścia
12. Podłączenie monitora
13. Podłączenie elektrozaczepu (12VDC, max. 350mA, brak w zestawie)
14. Regulacja głośności głośnika
15. Przycisk ustawień



Rozbudowa zestawu - możliwość podłączenia dodatkowo:

• 1 panelu zewnętrznego
• 2 monitorów
• 2 kamery CCTV Analog
• 4 kamery IP

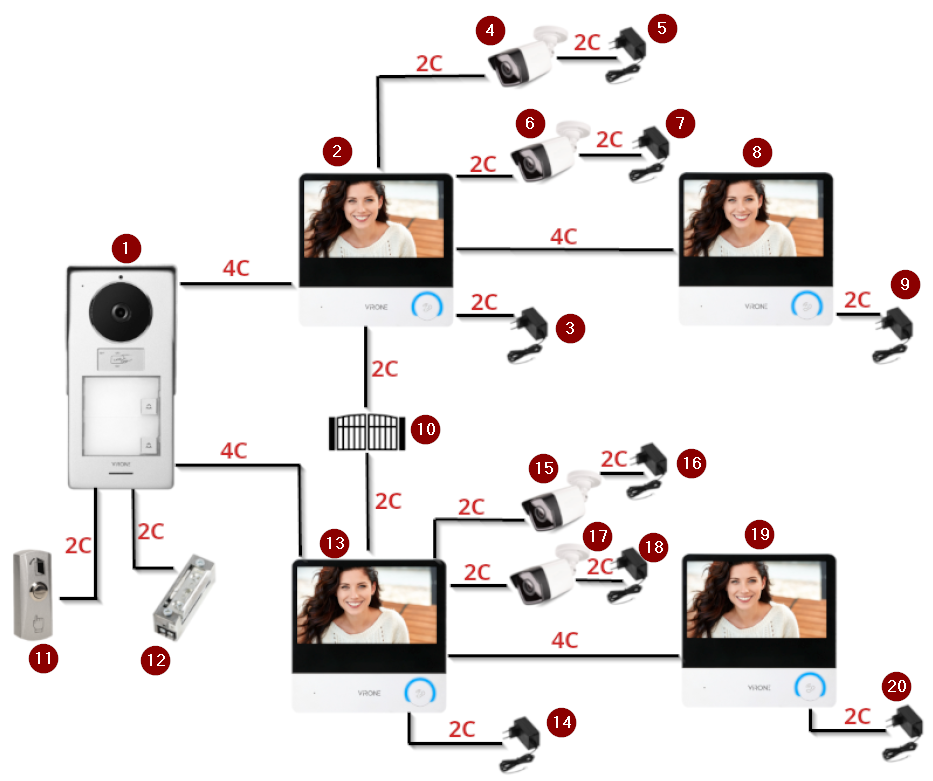

Przykładowy schemat połączenia

Legenda:

1. Panel zewnętrzny
2. Monitor główny dla rodziny 1
3. Zasilacz do monitora głównego dla rodziny 1
4. Kamera IP nr 1 (brak w zestawie)
5. Zasilacz do kamery IP nr 1 (brak w zestawie)
6. Kamera IP nr 2 (brak w zestawie)
7. Zasilacz do kamery IP nr 2 (brak w zestawie)
8. Monitor dodatkowy nr 1 (brak w zestawie)
9. Zasilacz do monitora dodatkowego nr 1 (brak w zestawie)
10. Automat sterowania bramą (brak w zestawie)
11. Przycisk wyjścia (brak w zestawie)
12. Elektrozaczep (12VDC, max. 350mA, brak w zestawie)
13. Monitor główny dla rodziny 2
14. Zasilacz do monitora głównego dla rodziny 2
15. Kamera IP nr 3 (brak w zestawie)
16. Zasilacz do kamery IP nr 3 (brak w zestawie)
17. Kamera IP nr 4 (brak w zestawie)
18. Zasilacz do kamery IP nr 4 (brak w zestawie)
19. Monitor dodatkowy nr 2 (brak w zestawie)
20. Zasilacz do monitora dodatkowego nr 2 (brak w zestawie)

Podłączenie:
2C - połączenie dwużyłowe
4C - połączenie 4-żyłowe

Projektując instalację elektryczną trzeba uwzględnić odpowiedni przekrój przewodów:

• do 30 m - zalecany przewód XzTKMXpw 2x2x0,5 mm
• od 30m do 100m - zalecany przewód ZxTKMXpw 2x2x0,8 mm

Połączenie z ryglem elektromagnetycznym powinno być poprowadzone przewodem 2x1 mm².

Całkowita długość instalacji nie może przekroczyć 100 m.

Absolutnie nie zalecamy stosowania przewodów typu skrętka komputerowa.


Specyfikacja techniczna:

• typ: wielorodzinny, przewodowy
• system łączenia: 4-żyłowy (4+2)
• rodzaj transmisji: przewodowy (monitor - panel zewnętrzny), bezprzewodowy (monitor - router WiFi)
• częstotliwość WiFi: 2,400-2,483.5MHz lub 5GHz (802.11b/g/n)
• max. moc nadawania: <100mW EIRP
• Aplikacja: TUYA Smart
• zgodność z systemem operacyjnym: Android (v6.0 lub nowszy), iOS (13.0 lub nowszy)
• czas do przejścia w tryb czuwania: 30 sek.
• zużycie energii w trybie czuwania przy podłączeniu do sieci: 5W
• max. liczba paneli zewnętrznych: 2
• max. liczba monitorów: 4
• max. liczba kamer CCTV: 6
• sterowanie bramą automatyczną: tak
• sterowanie elektrozaczepem: tak, dodatkowy zasilacz nie jest wymagany
• napięcie zasilania: 15VDC / 1A



Monitor:

• kolorowy, dotykowy wyświetlacz o przekątnej ekranu 7" TFT-LCD
• rozdzielczość obrazu: 1024 x 600
• ilość dźwięków dzwonka: 6
• wyciszanie dźwięków dzwonka: tak
• czas rozmowy: 120 sek.
• czas monitoringu: 60 sek.
• częstotliwość WiFi: 2,400-2,483.5MHz lub 5GHz (802.11b/g/n)
• wejście na kartę pamięci (brak w zestawie)
• sterowanie elektrozaczepem: tak (12VDC, max. 350mA)
• sterowanie bramą: tak (styk bezpotencjałowy)
• montaż: natynkowy
• materiał: tworzywo sztuczne
• kolor: czarno-biały
• temperatura pracy: -10 st. C ...+50 st. C
• napięcie zasilania: 15V DC / 1A (zasilacz w zestawie)
• pobór prądu: <3W (czuwanie), <6,6W (praca)
• wymiary: 181 x 181 x 18 mm
• waga netto: 0,38 kg

Panel zewnętrzny:

• przetwornik: 1/3" CMOS
• rozdzielczość: 4Mpx 2K (2560x1440 px)
• kąt widzenia: 54° (pion), 112° (poziom)
• oświetlenie nocne: 4 diody IR LED (zasięg ok. 1m)
• wbudowany czytnik kart zbliżeniowych RFID: 119-128,6kHz, max. 24 użytkowników
• liczba przycisków: 2
• montaż natynkowy lub podtynkowy (elementy w zestawie)
• stopień ochrony: IP65
• materiał: aluminium
• kolor: srebrny
• temperatura pracy: -20 st. C ...+50 st. C
• zasilanie: z monitora 15VDC
• pobór prądu: <3W (czuwanie), <4W (praca)

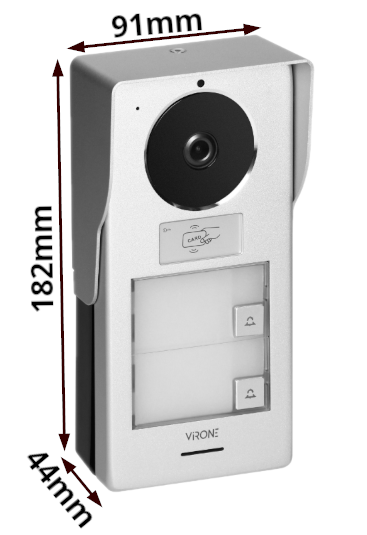

• wymiary: 91 x 182 x 44 mm
• waga netto: 0,46 kg

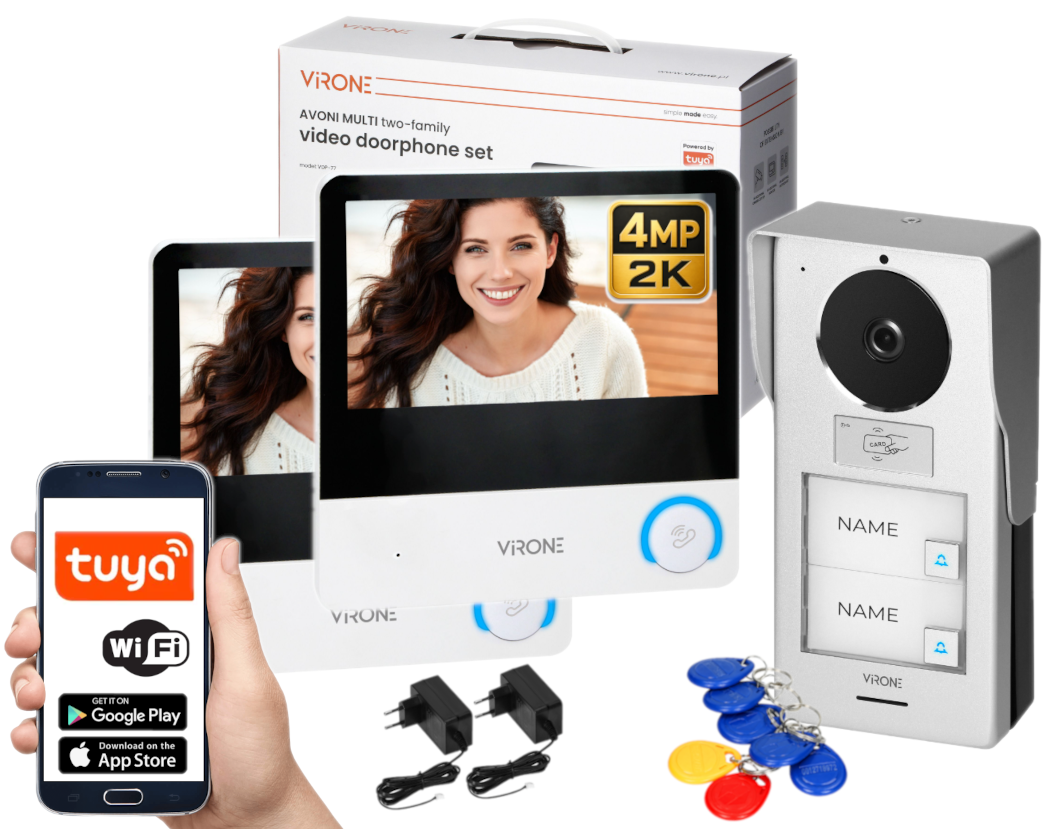

W zestawie:


• ​panel zewnętrzny Virone VDP-77KV - 1 szt;
• puszka do montażu podtynkowego (do panelu) - 1 szt;
• daszek natynkowy (do panelu) - 1 szt;
• ramka montażowa (do panelu) - 1 szt;
• pokrywa panelu zewnętrznego - 1 szt;
• pastylki zbliżeniowe (2 funkcyjne, 5 użytkowych) – 7 szt;
• monitor LCD Virone VDP-78PMV - 2 szt;
• zasilacz sieciowy 15V/1A (do monitora) - 2 szt;
• ramka montażowa (do monitora) - 2 szt;
• akcesoria montażowe;
• instrukcja obsługi.

❗ Zestaw nie zawiera elektrozaczepu, zalecany o poborze prądu maksymalnie 350mA lub z pamięcią, napięcie 12VDC.

❗ Zasilacze w zestawie są wtyczkowe. Jeśli istnieje potrzeba montażu zasilacza w rozdzielni to można zakupić 1 wspólny zasilacz dedykowany na szynę DIN, model HDR-60-15 - dostępny osobno.


FAQ - częste pytania

1. Jaka jest zalecana wysokość montażu panelu zewnętrznego?
Kamera powinna być zamocowana na wysokości 1,4- 1,7 m.

2. Jaka jest zalecana wysokość montażu monitora?
Monitor powinien być umieszczony na wysokości 145 cm - 160 cm.

3. Czy panel zewnętrzny nadaje się do montażu na zewnątrz?
Tak, kaseta zewnętrzna posiada stopień odporności (IP65).

4. Jakim przewodem połączyć monitor i panel zewnętrzny?
Oba elementy powinny być połączone przewodem 4-żyłowym.

5. Jakim przewodem połączyć panel zewnętrzny i elektrozaczep?
Połączenie z ryglem elektromagnetycznym powinno być poprowadzone przewodem 2x1 mm2.

6. Czy elektrozaczep wymaga dodatkowego zasilania?
Z zestawem współpracuje dowolny elektrozaczep o napięciu zasilania 12V DC i poborze prądu max. 350 mA. Nie wymaga on dodatkowego zasilania. Polecamy elektrozaczepy polskiej marki Elektra Plus (np. R4-12.11, R4-12.51, R4-12.21, R4-12.60) oraz produkcji Orno (np. OR-EZ-4043, OR-EZ-4041, OR-EZ-4040, OR-EZ-4042).

7. Jakim przewodem połączyć monitor z bramą automatyczną?
Wymagane są 2 żyły, można użyć identycznego przewodu jak do połączenia monitora z panelem zewnętrznym.

8. Jakim przewodem połączyć ze sobą monitory?
Można użyć identycznego przewodu jak do połączenia monitora z panelem zewnętrznym.

9. Czy można podłączyć przycisk wejścia?
Tak. W naszej ofercie mamy przyciski wyjścia firmy ORNO: OR-DP-VD-138PD1, YPW11, OR-ZS-812, OR-ZS-813, OR-ZS-814 i OR-ZS-819.
