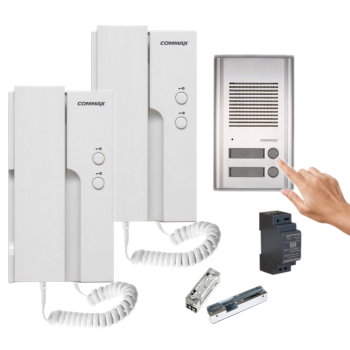

ZESTAW DOMOFONOWY COMMAX 2x UNIFON DP-2HPR(DC) + STACJA BRAMOWA DR-201AG + ZASILACZ MEAN WELL HDR-30-12 + ELEKTROZACZEP R4-12.10 12VDC

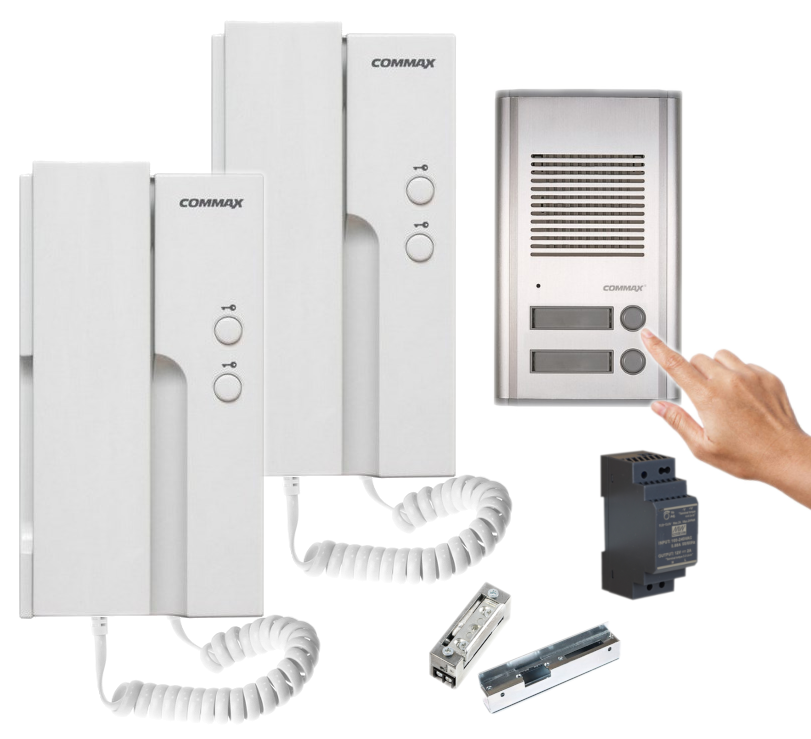

Zestaw domofonowy dwurodzinny Commax z 2 unifonami DP-2HPR(DC) 12V, stacją bramową DR-201AG, zasilaczem na szynę DIN oraz elektrozaczepem

• 1x stacja bramowa Commax DR-201AG;
• 2x unifon Commax DP-2HPR(DC) 12V - 2 szt;
• 1x zasilacz zbiorczy na szynę DIN Mean Well HDR-30-12;
• 1x elektrozaczep symetryczny Elektra Plus R4-12.10 wraz z kasetą i szyldem;
• instrukcja.

Schemat podłączenia zestawu

1. Stacja bramowa
2. Elektrozaczep
3. Zasilanie do elektrozaczepu (brak w zestawie)
4. Unifon nr 1
5. Unifon nr 2

• unifon do domofonu
• maksymalna konfiguracja 3 unifonów (1x DP-2HPR + 2x DP-2HPR SLAVE)
• 2 przyciski otwierania
• instalacja 2-przewodowa + obwód zamka elektromagnetycznego + dodatkowy obwód (np. otwieranie bramy)
• moc wyjściowa RMS: 40 mW (8 Ohm)
• moc wyjściowa gongu: 300 mW (8 Ohm głośno) 50 mW (8 Ohm cicho)
• okablowanie (max.): 150 m - 0,8 mm
• zasilanie: 12VDC, 200 mA (zasilacz w zestawie)
• wymiary: 195 x 107 x 52 mm
• waga: 620 g

1. Głośnik
2. Mikrofon
3. Podświetlane miejsce na nazwisko
4. Przyciski wywołania

• dwuprzyciskowa, 2-abonentowa
• aluminiowa obudowa
• montaż podtynkowy lub natynkowy (wymagana osłona OS-201n, brak w zestawie)
• współpracuje ze stacjami domowymi: DP-2HPR, DP-HP01 (zestaw dla 1 abonenta)
• wymiary puszki podtynkowej 165 x 95 x 40 (wys x szer x gł) mm
• wymiary panela natynkowego: 195 x 115 x 15 (wys x szer x gł) mm

• moc: 24W
• zasilanie: 85÷264V AC / 120÷370V DC
• wyjście zasilania: 2A/12V DC
• zakres regulacji napięcia wyjściowego: 10,8V÷13,8V
• sprawność: 88%
• zabezpieczenia: SCP, OLP, OVP
• montaż na szynę DIN
• II klasa izolacji, zgodność z LPS
• temperatura pracy: -20 st. C ... +70 st. C
• wymiary: 35 x 90 x 54,5 mm
• waga: 120g

Elektrozaczep symetryczny Elektra R4-12.10 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych oraz i drzwi/furtek dwuskrzydłowych.  Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym.
Podstawowa wersja zaczepu umożliwia odblokowanie drzwi po podaniu napięcia na cewkę.  Przy zasilaniu prądem stałym (DC) zaczep charakteryzuje się bezgłośną pracą podłączenie pod prąd zmienny (AC) charakteryzuje się cichym brzęczeniem.
Do zalet tego zaczepu zaliczamy jego niewielkie wymiary oraz symetryczność, która zwiększa pewność działania nawet w sytuacji wykrzywionej futryny czy spaczonych drzwi.
Elektrozaczep R4 można montować ze standardowymi szyldami firmy "Elektra Plus".  Może też współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Nadaje się do montażu zewnętrznego,gdyż wykonano go z materiałów odpornych na korozję. Należy jednak pamiętać o chronieniu go przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

Specyfikacja techniczna (R4-12.10):


• dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3kG)
• dopuszczalne obciążenie drzwi działające na zaczep: 3000N (300 kG)
• dopuszczalny czas nieprzerwanej pracy: 30 min
• zapadka: regulowana w zakresie 3 mm (umożliwia regulację luzu)
• napięcie znamionowe U: 10±2V (pozwala zastosować transformator dzwonkowy)
• pobór prądu - prąd zmienny (AC): 280 mA (8V), 360 mA (10V), 530 mA (12V)
• pobór prądu - prąd stały (DC): 440 mA (8V), 560 mA (10V), 610 mA (11V), 660 mA (12V)
• wymiary: 21 x 29 x 68 mm
• waga: 0,16kg

• wykończenie powierzchni: powłoka cynkowa
• grubość blachy: 2 mm (kaseta), 2,5 mm (odbojnik)
• sposób montażu: wkręty M5 lub M6 albo spaw
• mocowanie: za pomocą szyldu długiego lub krótkiego
• waga: 1 kg

• długość: 250 mm
• szerokość: 29 mm
• grubość: 3 mm
• waga: 0,1 kg

• stacja bramowa Commax DR-201AG - 1 szt;
• unifon Commax DP-2HPR(DC) - 2 szt;
• zasilacz Mean Well HDR-30-12 - 1 szt;
• elektrozaczep symetryczny Elektra Plus R4-12.10 - 1 szt;
• kaseta uniwersalna Elektra Plus R3-KAS.U-C - 1 szt;
• szyld długi prosty Elektra Plus SP2503-C - 1 szt;
• skrócona instrukcja.
