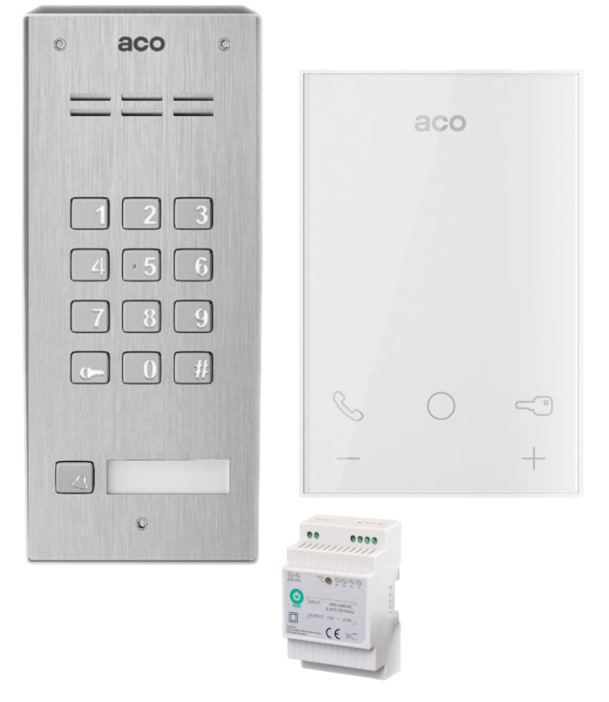

ZESTAW DOMOFONOWY ACO FAM-P-1NPZSACC NT + UNIFON UP800 + ZASILACZ NA SZYNĘ DIN 15V

Wygodny i łatwy dostęp

• 1 indywidualny przycisk wywołania oraz dodatkowe 10 lokali w przypadku wywołania dzwonienia również z zamka szyfrowego (opcja domyślnie wyłączona; za pomocą programu komputerowego zakres może być rozszerzony do 150, wymagany kabel do programowania CDN-USB, brak w zestawie)
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• obsługa do 192 breloków zbliżeniowych (programowanie z poziomu komputera, wymagany kabel do programowania CDN-USB, brak w zestawie)
• zamek szyfrowy – indywidualny 4-cyfrowy kod otwarcia dla każdego lokalu
• programowanie kodów, ich zmiana, ustawianie czasu, ustawianie sygnałów dzwonienia możliwe za pomocą klawiatury w panelu
• możliwość wejścia do lokalu za pomocą breloka / karty RFID lub kodu
• możliwość podłączenia wielu odbiorników pod tym samym numerem (dot. odbiorników aktywnych)
• indywidualnie podświetlane przyciski wywołania
• łatwo wymienne podświetlane pole opisowe

Funkcjonalność systemowa

• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• obsługa wielowejściowych systemów Master/Slave
• funkcja otwierania korytarzowego
• obsługa zewnętrznego przycisku otwierania
• możliwość podłączenia elektrozaczepów różnego typu
• kompatybilność z systemami: CDNP, Inspiro, Familio P/PV

Sterowanie urządzeniami zewnętrznymi

• sterowanie urządzeniami zewnętrznymi np. drugą bramą, szlabanem, oświetleniem, roletami lub inną automatyką domową
• realizowane za pomocą zamka szyfrowego, breloka lub odbiornika
• wymagany moduł I/O mini (brak w zestawie)

Udogodnienia dla osób z niepełnosprawnościami

• akustyczna i optyczna sygnalizacja funkcji panelu
• automatyczne lub zdalne (za pomocą przycisku) otwieranie drzwi bez konieczności odbierania rozmowy
• możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie (CDN-U, brak w zestawie)

Programowanie i konfiguracja

• indywidualne ustawiania parametrów dźwięków
• intuicyjna i komfortowa obsługa i konfiguracja
• programowanie wszystkich ustawień z poziomu komputera (wymagany kabel do programowania CDN-USB, brak w zestawie)
• darmowe oprogramowanie dostępne na stronie producenta
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu

Prosty montaż, wysoka odporność

• montaż: natynkowy
• odporność na akty wandalizmu
• odporność na warunki atmosferyczne (-20°C do +50°C)



1. Panel zewnętrzny serii CDN, Familio P/PV, Inspiro
2. Unifon nr 1
3. Unifon nr 2 (brak w zestawie)
4. Unifon nr 3 (brak w zestawie)
5. Unifon nr 4 (brak w zestawie)
6. Elektrozaczep (brak w zestawie)
7. Transformator 11,5V AC / Zasilacz 15V DC

Połączenia:

• panel zewnętrzny - unifon: przewód 4-żyłowy
• unifon - unifon: przewód 4-żyłowy
• panel zewnętrzny - transformator / zasilacz: przewód 2-żyłowy
• transformator / zasilacz podłączane do 230V
• panel zewnętrzny - elektrozaczep: przewód 2-żyłowy

• max. liczba abonentów: 1 indywidualny przycisk wywołania oraz dodatkowe 10 lokali w przypadku wywołania dzwonienia również z zamka szyfrowego (opcja domyślnie wyłączona; za pomocą programu komputerowego zakres może być rozszerzony do 150)
• montaż natynkowy; opcja montażu podtynkowego (wymagany konwerter FAM-R-S NT/PT, brak w zestawie)
• materiał: płaski panel przedni o grubości 2mm, płyta czołowa mocowana śrubami imbusowymi 3mm oraz przyciski ze stali nierdzewnej szczotkowanej
• wejścia:
  • 2x złącza śrubowe – podłączenie zasilania: +DC” i „-DC/GND” (napięcie stałe / zasilacz) lub „AC” i „AC” (napięcie zmienne / transformator)
  • 1x złącze śrubowe „INPUT” – podłączenie przycisku zwiernego (NO) – aktywowane po zwarciu do GND systemu, np. zewnętrzny przycisk otwierania
  • 1x złącze śrubowe – podłączenie sygnału audio z poprzedzającej centrali (Master Line): „ML+”
  • 1x gniazdo „EXTMOD” do podłączenia opcjonalnych modułów
• wyjścia:
  • 2x złącza śrubowe „ELOCK” – podłączenie elektrozaczepu tradycyjnego (max. 1A) lub rewersyjnego (max.0,5A) lub modułu przekaźnika CDN-PK (max. 5A, np. zwora elektromagnetyczna)
  • 2x złącza śrubowe – podłączenie sygnału audio: „LINE+” i „LINE-”
• typ instalacji: cyfrowa 2 żyłowa (min 2 x 0,5 mm)
• długość linii: max. 300m (do 1000m przy większych przekrojach przewodów)
• zasilanie: 11,5V AC lub 15V DC / 160mA (bez elektrozaczepu)
• dopuszczalne obciążenie wyjścia elektrozaczepu: 1A
• pobór mocy: ~ 1,3W (w trybie czuwania)
• wymiary: 174,8×67,8 mm
• wymiary puszki natynkowej: 177,1 x 70 x 41/30 mm

Najważniejsze parametry pracy

• unifon głośnomówiący
• podświetlane ikony dotykowe
• 7-stopniowa regulacja dźwięków (dzwonienia i rozmowy)
• pełna prywatność połączenia
• czysty, pozbawiony zakłóceń dźwięk

Funkcje systemowe

• możliwość pracy kilku odbiorników pod jednym adresem
• unifon może odbierać każdy adres wywołania (po ustawieniu adresu „0”)
• funkcja dzwonka do drzwi
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDNP, Inspiro oraz Familio P/PV

Automatyka i sterowanie

• sterowanie urządzeniami zewnętrznymi (np. bramą, szlabanem, oświetleniem, roletami)
• możliwość otwierania lub sterowania automatyką bez aktywnego połączenia
• wbudowane wyjścia przekaźnikowe aktywowane niezależnie na 1 s (bezpotencjałowe, odseparowane od systemu)
• funkcja autootwierania po wykryciu dzwonienia

Montaż i instalacja

• montaż: natynkowy
• instalacja: cyfrowa 2-żyłowa + zasilanie
• wymagany zasilacz 15V DC (w zestawie)

• materiał: obudowa z tworzywa ABS
• kolor: biały
• montaż natynkowy
• instalacja cyfrowa 2-żyłowa + zasilanie
• wejścia:
  • 1x gniazdo RJ45 (podłączenie magistrali)
  • 4x złącza śrubowe ARK - podłączenie linii audio i zasilania
  • 1x złącze śrubowe – podłączenie styku zwiernego (NO) np. przycisk dzwonkowy, funkcja dzwonka do drzwi (aktywowane po zwarciu do GND systemu)
• wyjścia - przycisk „Kółko” (przycisk funkcyjny F2):
  • po magistrali systemu
  • 2x złącza śrubowe ARK: styk NO: 2A/24VDC (bezpotencjałowy, odseparowanych od systemu) – po przytrzymaniu przycisku 3s
• zasilanie: 15VDC / 100 mA
• pobór mocy (tryb czuwania): ~0,2W
• wymiary: 122,5 x 81,5 x 26,5 mm

• stacja bramowa Aco FAM-P-1NPZSACC NT - 1 szt;
• unifon Aco UP800 G2 - 1 szt;
• zasilacz na szynę DIN 15V 2A - 1 szt;
• instrukcja.
