Zestaw do 9 kamer IP ATTE IP-9-11-L2 switch PoE 9P+1UP

To kompletny zestaw PoE przeznaczony do budowy systemów monitoringu IP obsługujących do 9 kamer. Umożliwia zasilanie i transmisję danych jednym przewodem sieciowym oraz pozwala instalować kamery w dużej odległości od punktu dystrybucyjnego dzięki funkcji Long Range.

Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 9 kamer IP: zestaw pozwala na podłączenie i zasilenie do dziewięciu kamer w ramach jednego systemu monitoringu.

✔️ Zgodność z PoE 802.3af/at i PoE Passive: współpracuje z wieloma kamerami IP oraz innymi urządzeniami sieciowymi wykorzystującymi zasilanie PoE.

✔️ Transmisja danych i zasilania jednym przewodem: ogranicza ilość okablowania oraz upraszcza montaż całej instalacji.

✔️ Tryb Long Range do 280 m: umożliwia montaż kamer w znacznej odległości od urządzeń sieciowych bez konieczności stosowania dodatkowych punktów pośrednich.

✔️ Moc PoE do 60 W: port PoE IN/OUT oferuje moc do 60 W, a pozostałe porty do 40 W, co pozwala zasilać różne typy urządzeń sieciowych.

✔️ Zabezpieczenia każdego portu PoE: niezależna ochrona przed przeciążeniem i zwarciem zwiększa bezpieczeństwo pracy systemu oraz ogranicza skutki awarii pojedynczego urządzenia.

✔️ Indywidualne sterowanie portami: możliwość osobnego włączania i wyłączania zasilania PoE na wybranych portach ułatwia diagnostykę oraz prace serwisowe.

✔️ Zasilacz o mocy 96 W: zapewnia stabilne zasilanie podłączonych urządzeń przy wysokiej sprawności energetycznej przekraczającej 90%.

✔️ Obudowa zewnętrzna IP56: odporna na wilgoć, pył i promieniowanie UV obudowa umożliwia bezpieczną pracę urządzenia na zewnątrz budynków.

✔️ Przestrzeń na okablowanie: wnętrze obudowy pozwala uporządkować przewody oraz pozostawić ich zapas, co ułatwia późniejszą rozbudowę i serwis instalacji.

Zastosowania:

✔️ Monitoring parkingów i placów manewrowych: umożliwia zasilanie oraz podłączenie kamer rozmieszczonych na dużym obszarze, również w znacznej odległości od punktu dystrybucyjnego.

✔️ Magazyny i centra logistyczne: sprawdza się przy nadzorze hal, ramp załadunkowych i terenów zewnętrznych wymagających rozbudowanego systemu kamer.

✔️ Zakłady przemysłowe i produkcyjne: pozwala tworzyć systemy monitoringu obejmujące rozległe obiekty oraz ciągi komunikacyjne wokół budynków.

✔️ Osiedla mieszkaniowe: umożliwia monitorowanie parkingów, wejść do budynków, dróg wewnętrznych i terenów wspólnych.

✔️ Farmy fotowoltaiczne: może być wykorzystywany do zasilania kamer zabezpieczających instalacje rozmieszczone na dużych powierzchniach.

✔️ Place składowe i składy materiałów: pozwala objąć nadzorem rozległe strefy przechowywania bez konieczności stosowania dodatkowych punktów pośrednich.

✔️ Obiekty sportowe i rekreacyjne: sprawdza się przy monitorowaniu boisk, stadionów, parkingów oraz terenów wokół infrastruktury sportowej.

✔️ Tereny wokół obiektów handlowych i biurowych: umożliwia budowę systemów CCTV nadzorujących wejścia, parkingi oraz strefy zewnętrzne budynków.

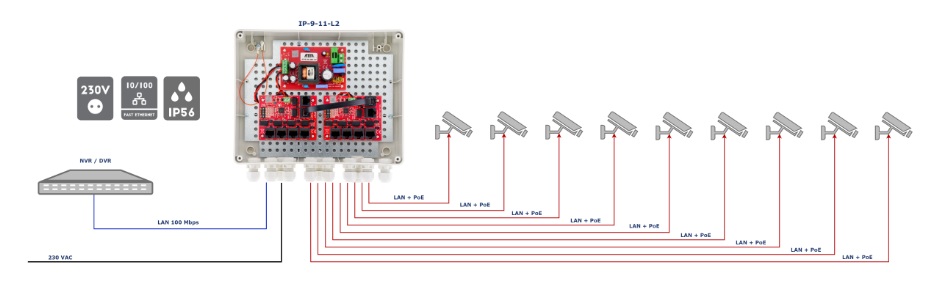

Przykład.

Specyfikacja techniczna:

Porty sieciowe:

• 10 portów RJ-45 10/100 Mbps
• 9 portów PoE
• 1 port Uplink

Obsługiwane standardy PoE:

• PoE Passive (do 40 W, do 60 W na porcie LAN 5)
• IEEE 802.3af (do 15,4 W)
• IEEE 802.3at (do 30 W)

Funkcje portów:

• LAN 1–LAN 4: wyjście PoE dla urządzeń zgodnych z PoE Passive, IEEE 802.3af oraz IEEE 802.3at
• LAN 5: wejście PoE (Vin > 48 V DC) oraz wyjście PoE dla urządzeń zgodnych z PoE Passive, IEEE 802.3af oraz IEEE 802.3at
• LAN 6: port Uplink bez zasilania PoE

Tryby pracy:

STANDARD:

• LAN 1–LAN 6: 10/100 Mbps
• zasięg transmisji do 100 m

LONG RANGE:

• LAN 1–LAN 4: 10 Mbps, zasięg do 280 m
• LAN 5–LAN 6: 10/100 Mbps, zasięg do 100 m

Parametry PoE:

• napięcie wyjściowe PoE: 48 V DC ±2%

Parametry zasilania:

• moc zasilacza: 96 W
• sprawność: 92% przy obciążeniu 90 W
• napięcie wejściowe: 190–260 V AC, 50 Hz

Zabezpieczenia wejścia zasilania:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe 3 A
• elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza)
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia portów:

• LAN 1–LAN 6 oraz Vin: zabezpieczenie przeciwprzepięciowe
• LAN 1–LAN 4: zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem do pracy
• LAN 5: zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem do pracy

Kontrola zasilania portów:

• przełącznik PoE ON/OFF dla portów LAN 1–LAN 5
• pozycja OFF – zasilanie PoE wyłączone
• pozycja ON – zasilanie PoE włączone

Sygnalizacja:

APS-90-480-OF:

• LED AC (żółta) – obecność napięcia sieciowego
• LED DC (niebieska) – obecność napięcia wyjściowego

xPoE-6-11-OF:

• diody LED w złączach LAN 1–LAN 5 informujące o obecności zasilania PoE

Pozostałe:

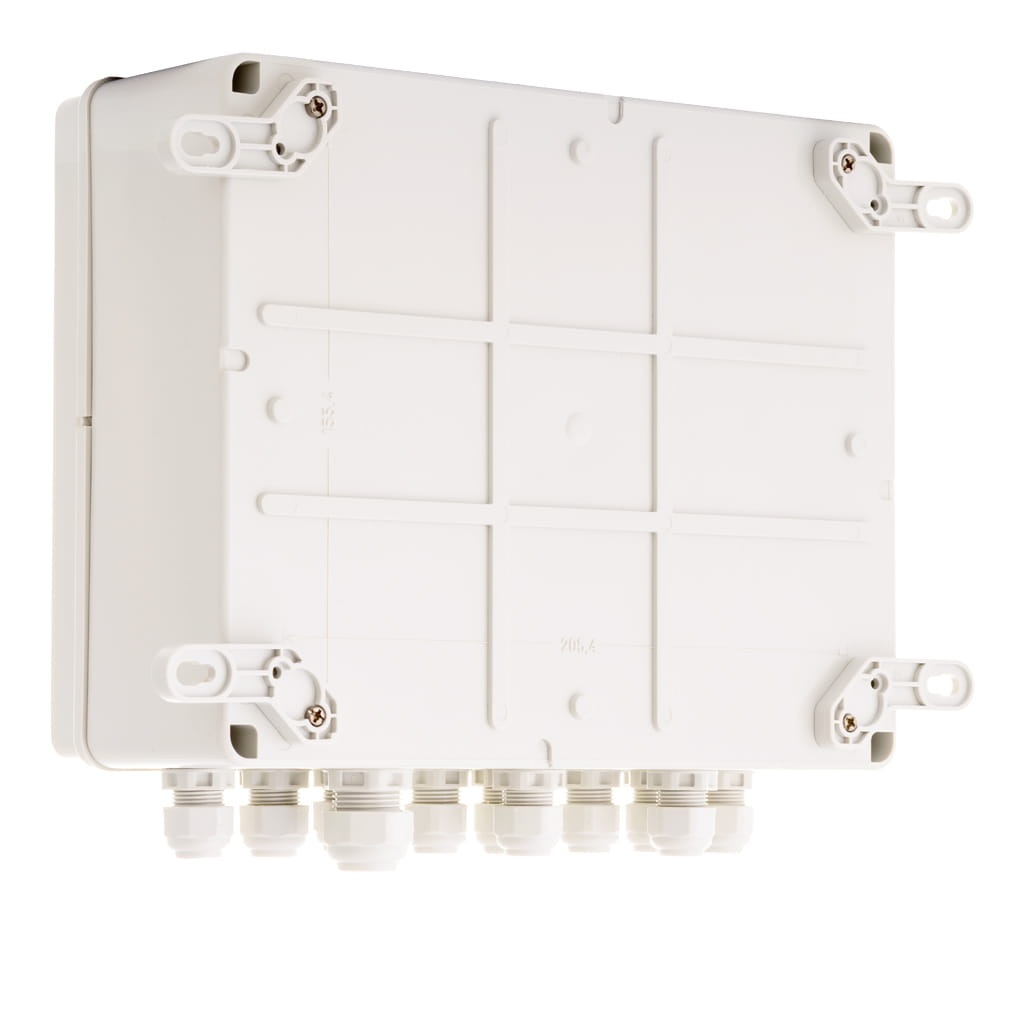

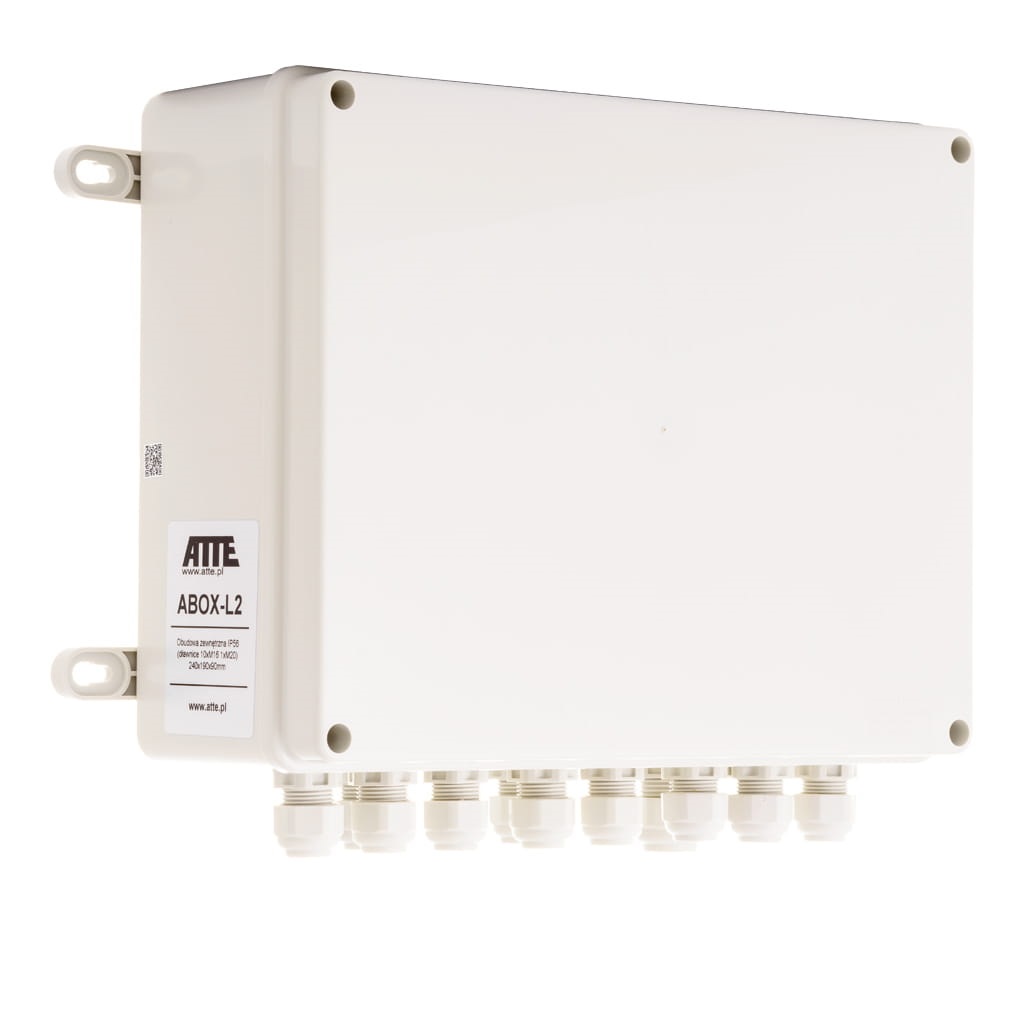

• obudowa: ABOX-L2
• materiał obudowy: tworzywo odporne na promieniowanie UV
• kolor: szary (RAL 7035)
• systemowa płyta montażowa z otworami 4,8 mm w rastrze 10,8 mm

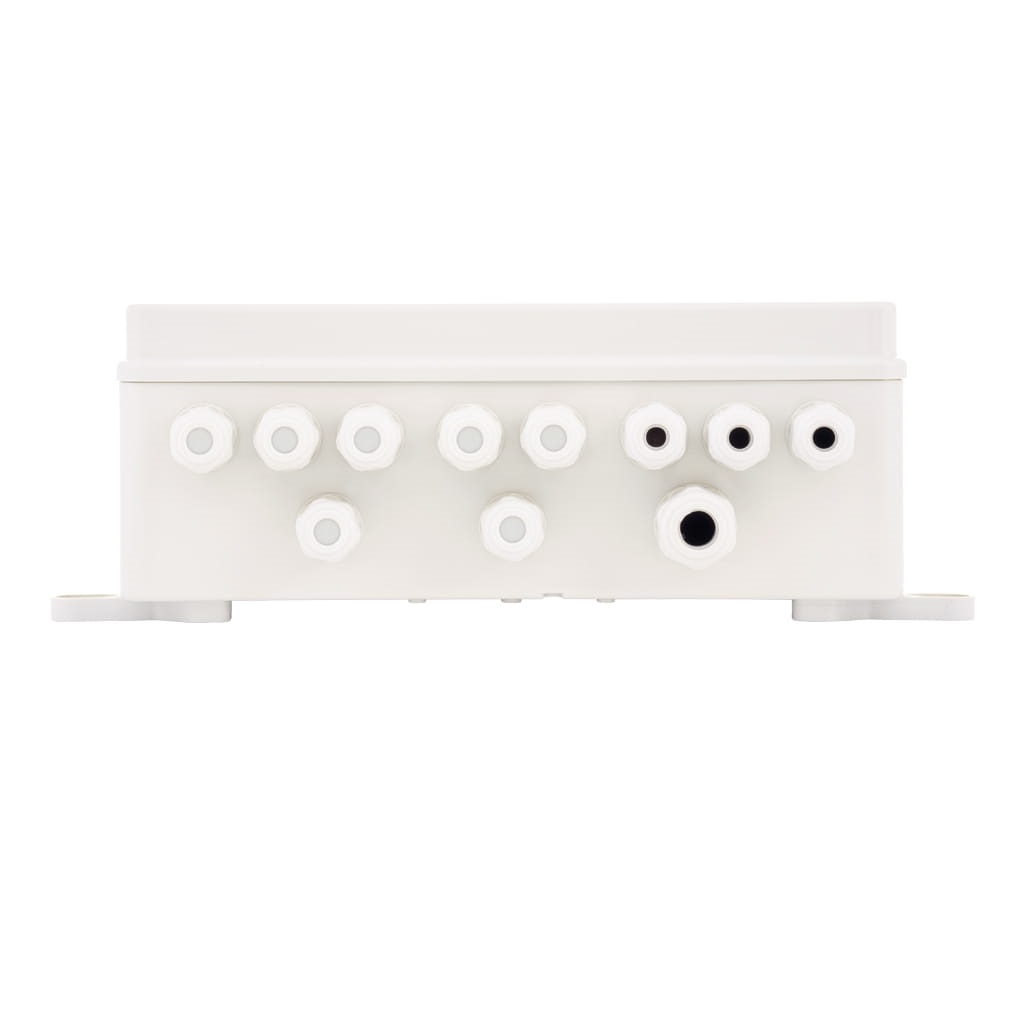

• zamontowane dławnice kablowe: 10 × M16 oraz 1 × M20
• montaż: naścienny
• uchwyty montażowe w zestawie
• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• wymiary: 240 × 190 × 90 mm
• waga: 1 kg

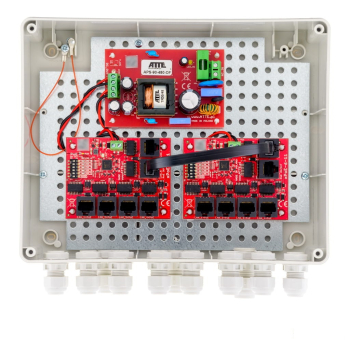

• obudowa zewnętrzna ABOX-L2 - 1szt.
• zasilacz APS-90-480-OF (96 W) - 1 szt.
• switche PoE xPoE-6-11-OF- -2 szt.
• dławnic kablowych M16 - 10 szt.
• dławnica kablowa M20 - 1 szt.
• akcesoria montażowe.
