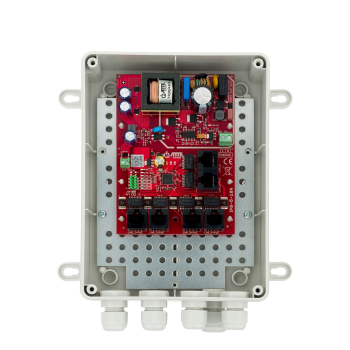

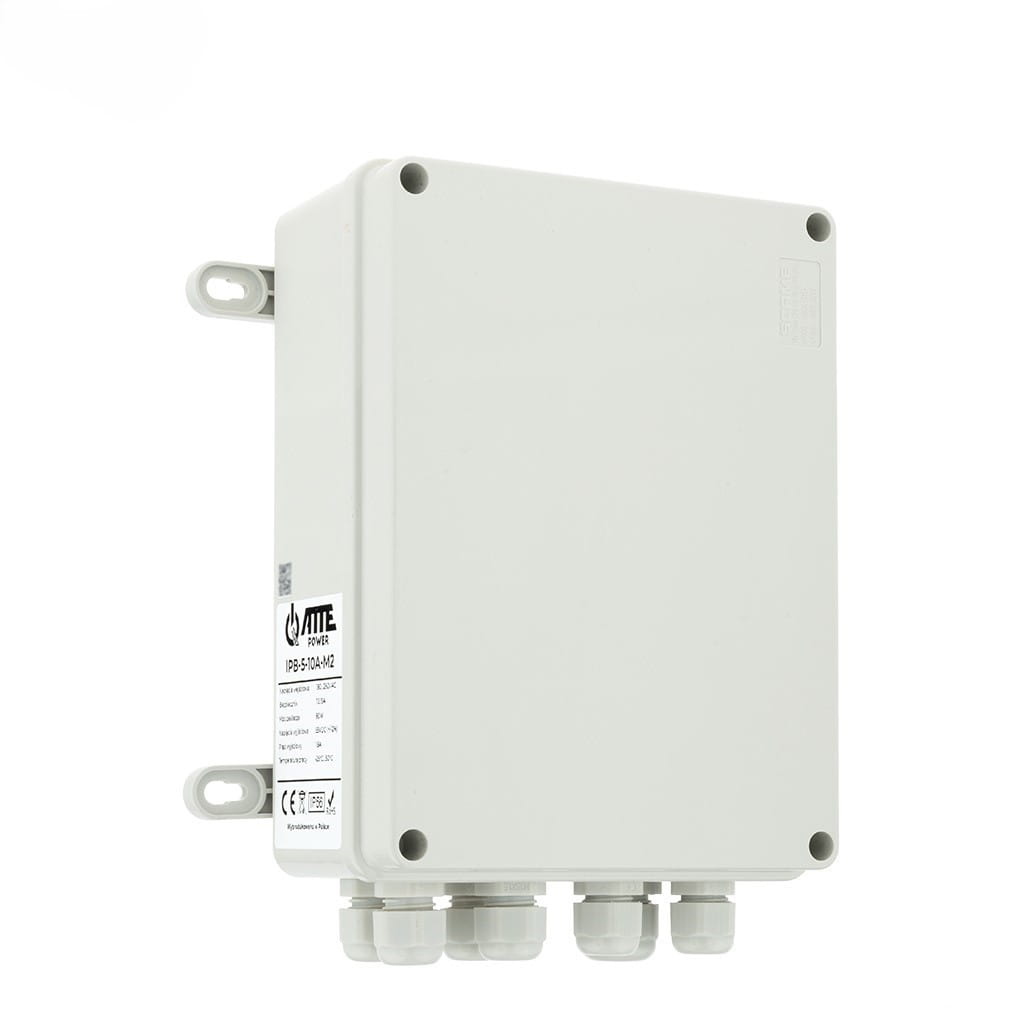

Zestaw do 5 kamer IP ATTE IPB-5-10A-M2 switch PoE 5P + 1UP, Obudowa ABOX-M2

IPB-5-10A-M2 to 6-portowy switch PoE 10/100 Mb/s z pięcioma portami PoE, zintegrowanym zasilaczem 55 V/90 W oraz obudową zewnętrzną IP56. Umożliwia zasilanie do pięciu kamer IP lub innych urządzeń PoE, również w instalacjach zewnętrznych i wymagających większej mocy.

Najważniejsze cechy i funkcje urządzenia:

✔️ Pięć portów PoE: urządzenie pozwala zasilać do pięciu odbiorników zgodnych z IEEE 802.3af, IEEE 802.3at lub PoE Passive.

✔️ Budżet mocy 90 W: zintegrowany zasilacz zapewnia łącznie do 90 W mocy dla podłączonych urządzeń.

✔️ Do 40 W na port: pojedynczy port PoE może dostarczyć moc odpowiednią dla bardziej wymagających odbiorników, takich jak kamery PTZ.

✔️ Zasilanie po czterech parach: wykorzystanie wszystkich par przewodu UTP ułatwia zasilanie urządzeń o większym zapotrzebowaniu na energię.

✔️ Port Uplink: dodatkowy port LAN służy do połączenia switcha z rejestratorem, routerem lub dalszą częścią sieci.

✔️ Niezależne zabezpieczenia portów: każdy kanał PoE ma elektroniczny bezpiecznik z automatycznym przywróceniem zasilania po usunięciu zwarcia lub przeciążenia.

✔️ Możliwość wyłączenia portów PoE: zasilanie można odłączyć na wybranych portach bez wyłączania całego urządzenia.

✔️ Obudowa zewnętrzna IP56: konstrukcja ABOX-M2 chroni podzespoły przed pyłem, wodą i niekorzystnymi warunkami atmosferycznymi.

✔️ Rozbudowa instalacji: switch może współpracować z ekstenderami APT, xPoE oraz konwerterami 2WIRE i XCOAX, co ułatwia tworzenie dłuższych i rozgałęzionych połączeń.

✔️ Gotowy zestaw montażowy: w komplecie znajdują się przewód zasilający, dławnice kablowe i uchwyty umożliwiające montaż bez naruszania szczelności obudowy.


Zastosowania:

✔️ Monitoring z maksymalnie 5 kamerami IP: zestaw umożliwia jednoczesne zasilanie i podłączenie do sieci pięciu kamer zgodnych z PoE 802.3af, 802.3at lub PoE Passive.

✔️ Zewnętrzne punkty instalacyjne: obudowa IP56 pozwala zamontować urządzenie w miejscach narażonych na deszcz, pył i zmienne warunki atmosferyczne.

✔️ Zasilanie kamer PTZ: moc do 40 W na pojedynczym porcie pozwala obsługiwać kamery o większym zapotrzebowaniu na energię.

✔️ Rozległe instalacje PoE: współpraca z ekstenderami APT i xPoE umożliwia wydłużanie przewodów oraz tworzenie dodatkowych odgałęzień sieci.

✔️ Transmisja po istniejącym okablowaniu: switch może zasilać konwertery 2WIRE i XCOAX wykorzystywane do przesyłania sieci po przewodach dwużyłowych lub koncentrycznych.

✔️ Modernizacja systemów CCTV: urządzenie ułatwia rozbudowę istniejącego monitoringu bez konieczności stosowania osobnych zasilaczy dla każdej kamery.

✔️ Instalacje z napięciem 55 VDC: dodatkowe złącze śrubowe pozwala wykorzystać napięcie stałe 55 V do zasilania kompatybilnych urządzeń.

✔️ Montaż z zapasem przewodów: przestrzeń wewnątrz obudowy umożliwia uporządkowanie i pozostawienie dodatkowej długości kabli instalacyjnych.

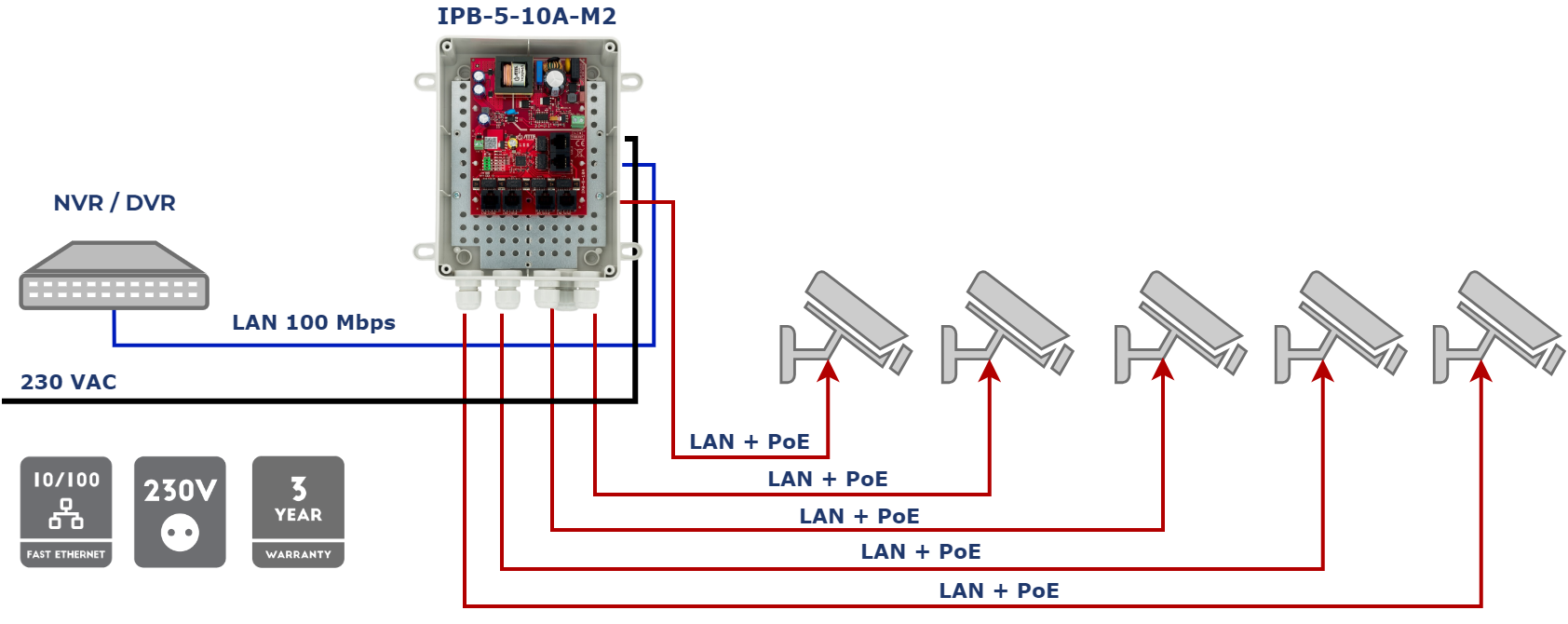

Przykład 1.

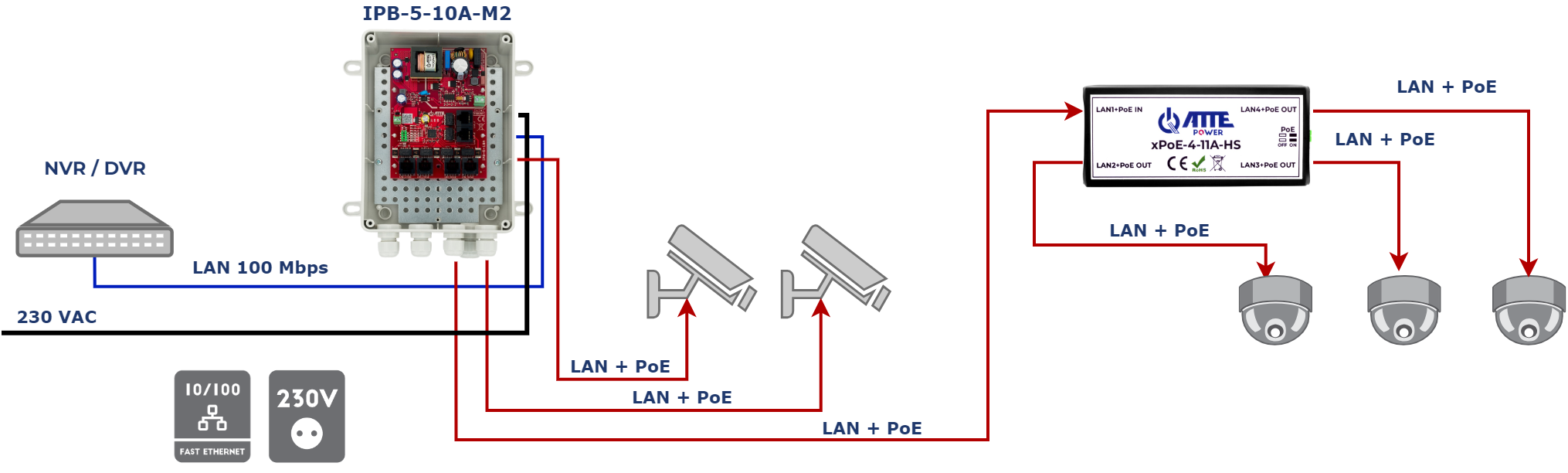

Przykład 2.

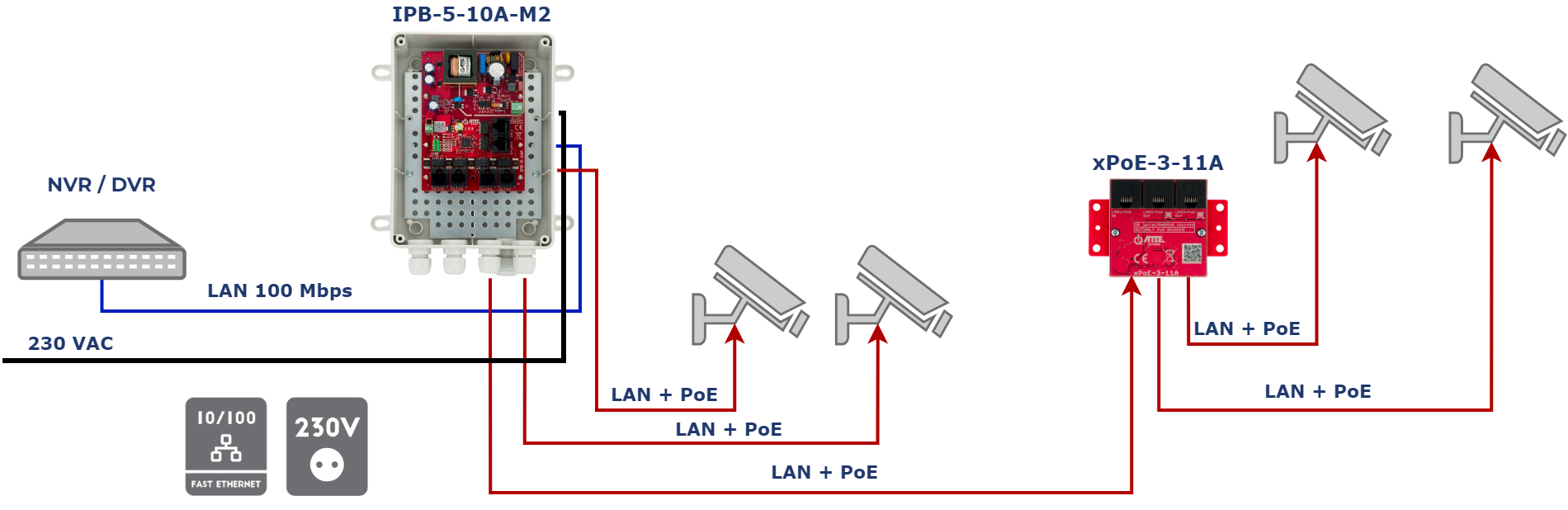

Przykład 3.

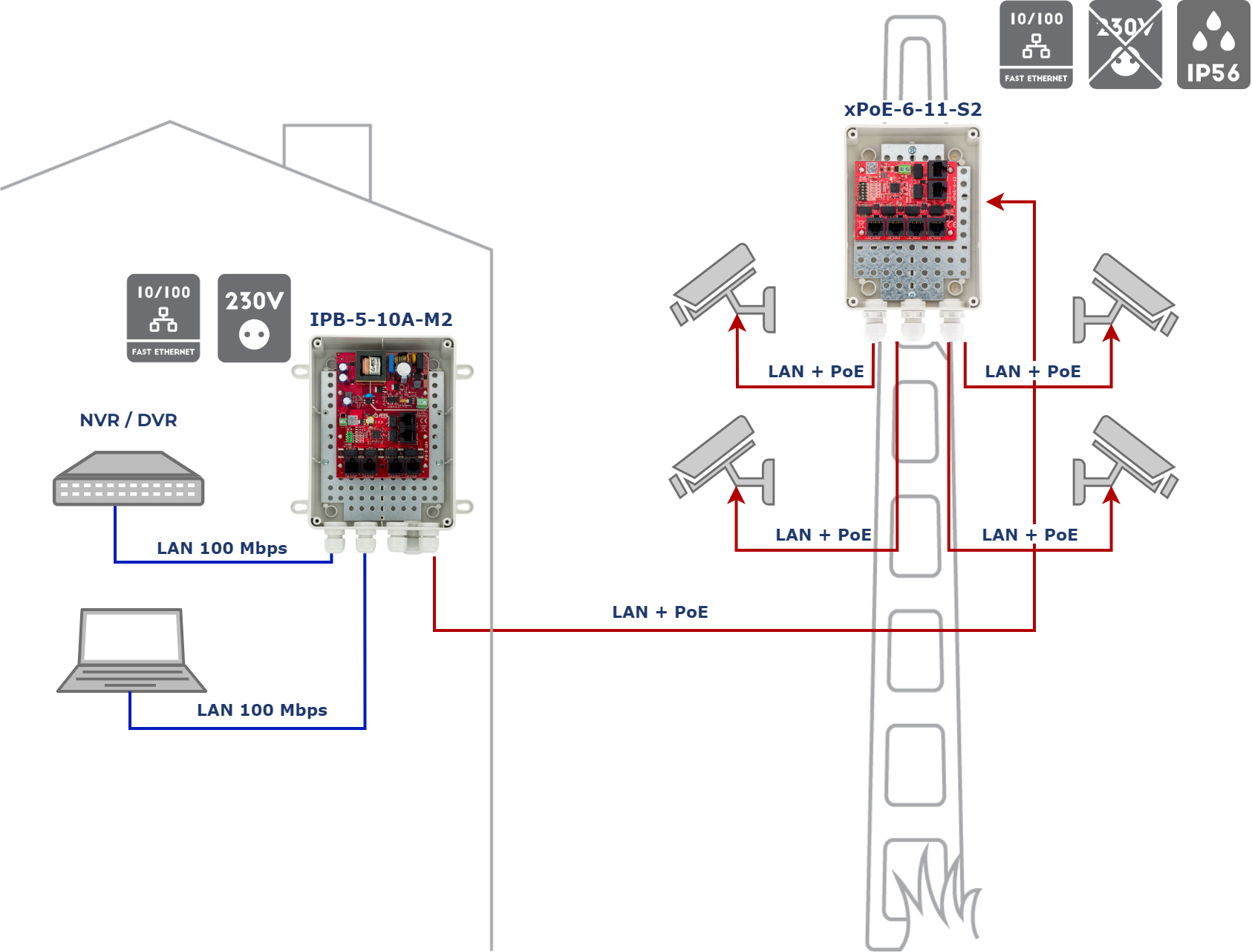

Przykład 4.

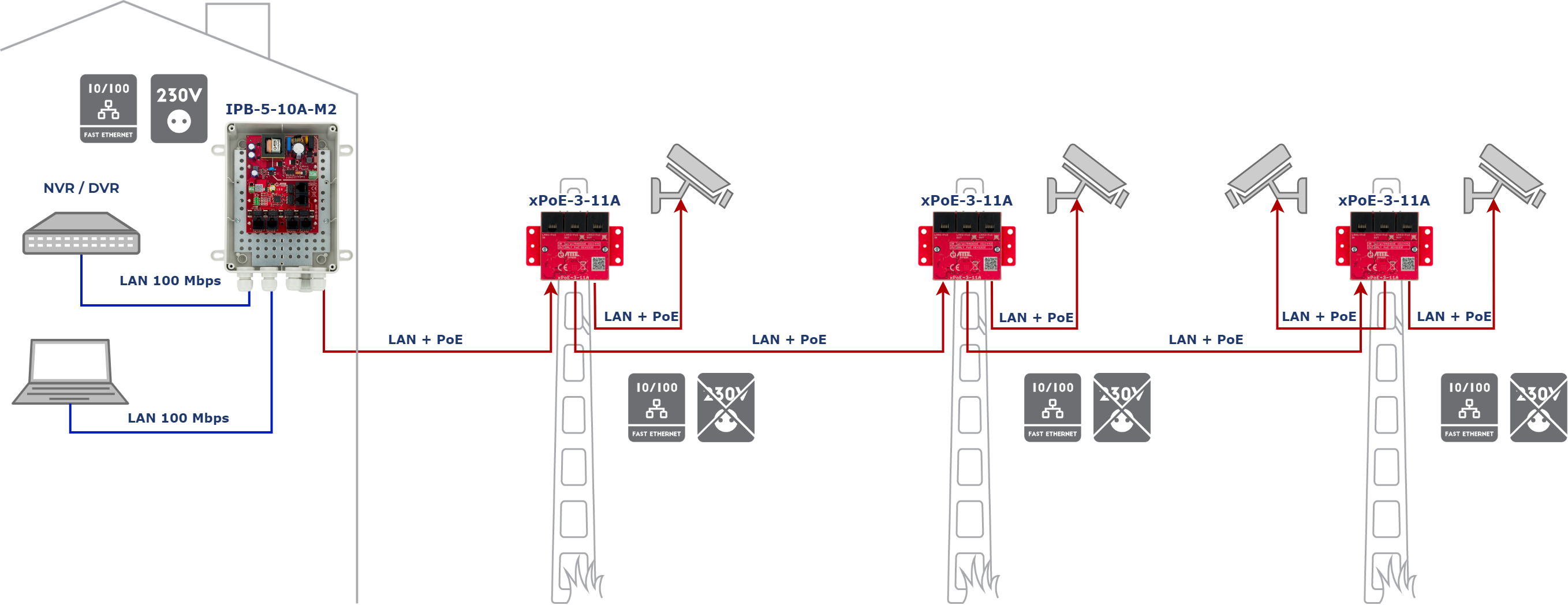

Przykład 5.

 konfiguracja IPB-5-10A-M2 z kaskadowym połączeniem ekstenderów xPoE-3-11A

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Porty LAN:

• 6 × RJ-45 10/100 Mb/s
• 5 × LAN + PoE
• 1 × Uplink

Funkcje portów:

LAN 1–LAN 5: transmisja danych i wyjście PoE

• PoE Passive: do 40 W
• IEEE 802.3at: do 30 W
• IEEE 802.3af: do 15 W
• zasilanie PoE: piny 1,2 (+), 3,6 (+), 4,5 (-), 7,8 (-)

LAN 6: port Uplink bez zasilania PoE

Złącza:

• CON2 (+)(-): wyjście napięcia 55 VDC
• CON1 AC_IN: wejście zasilania sieciowego 230 VAC

Parametry wyjściowe:

• napięcie wyjściowe: 55 VDC ±2%
• moc zasilacza: 90 W – praca ciągła
• sprawność: 93% przy obciążeniu 90 W
• napięcie zasilania PoE dostępne również na złączu śrubowym CON2

Parametry wejściowe:

• napięcie zasilania: 190–260 VAC, 50 Hz

Zabezpieczenia wejścia zasilacza:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe przy 3 A z automatycznym powrotem po ustąpieniu zwarcia
• zabezpieczenie przepięciowe

Zabezpieczenie termiczne zasilacza:

• TSD 130°C
• po zadziałaniu wymagany restart zasilacza

Zabezpieczenia portów:

• LAN 1–LAN 6: zabezpieczenie przeciwprzepięciowe
• LAN 1–LAN 5: zabezpieczenie przeciwzwarciowe 0,75 A przy 25°C i 0,45 A przy 50°C
• po zadziałaniu zabezpieczenia przeciwzwarciowego wymagany jest restart zasilania

Kontrola zasilania na portach:

LAN 1–LAN 4: zworki PoE

• PoE wyłączone: brak zworki, czerwona dioda LED wewnątrz portu nie świeci
• PoE włączone: założona zworka, czerwona dioda LED wewnątrz portu świeci

LAN 5: brak kontroli zasilania, PoE jest zawsze aktywne

Sygnalizacja:

• biała dioda LED AC: obecność napięcia sieciowego
• biała dioda LED PWR: obecność napięcia wyjściowego
• zielone diody LED LAN 1–LAN 6: połączenie i transmisja danych
• czerwone diody LED w złączach RJ-45 LAN 1–LAN 5: obecność zasilania PoE na porcie

Pozostałe:

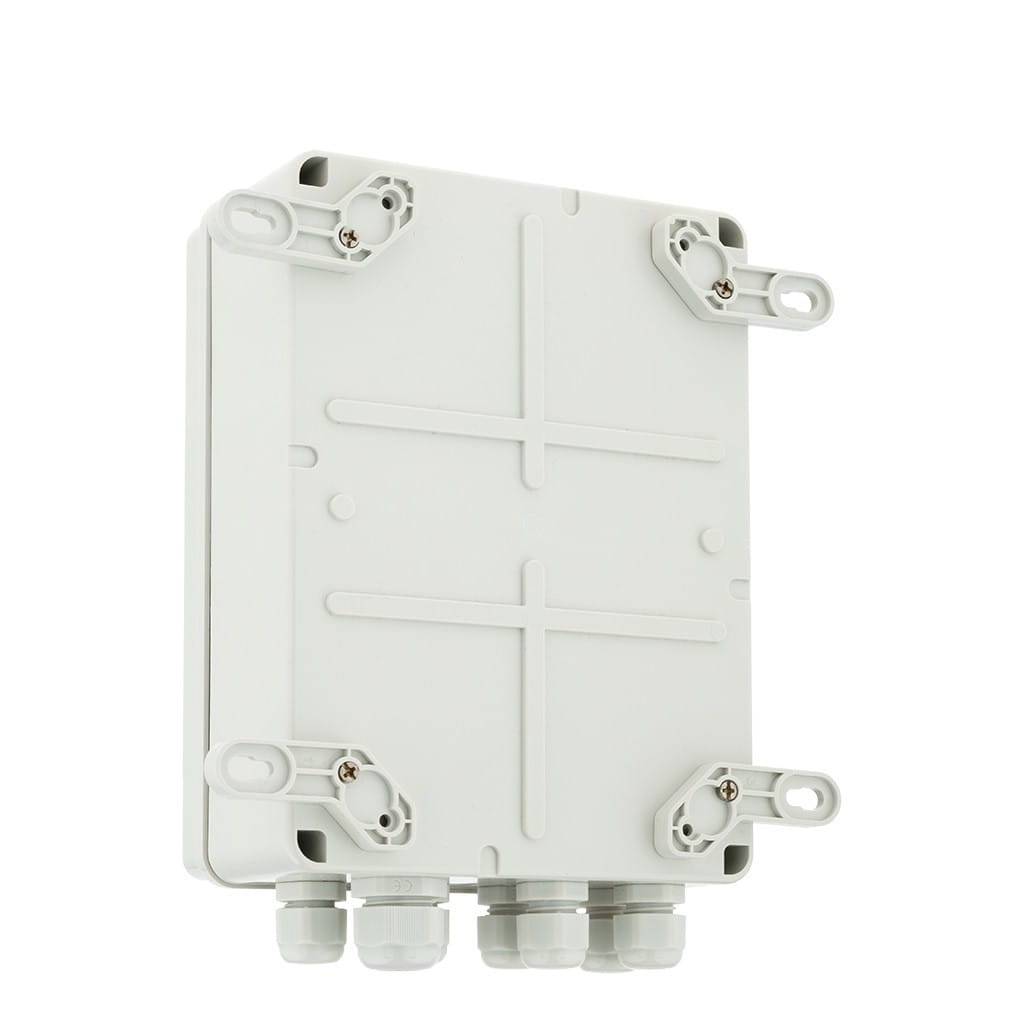

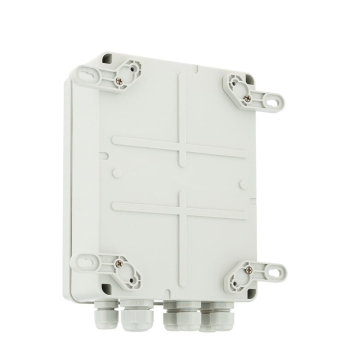

• obudowa: ABOX-M2
• materiał obudowy: tworzywo sztuczne
• kolor obudowy: szary RAL 7035
• dławnice: 6 × M16 i 1 × M20
• montaż: naścienny z wykorzystaniem uchwytów montażowych
• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• wymiary: 140 × 190 × 70 mm
• waga: 0,67 kg

• Switch PoE ATTE IPB-5-10A - 1 szt.
• Obudowa zewnętrzna ATTE ABOX-M2 - 1 szt.
• Zintegrowany zasilacz 55 V / 90 W - 1 szt.
• Przewód zasilający - 1 szt.

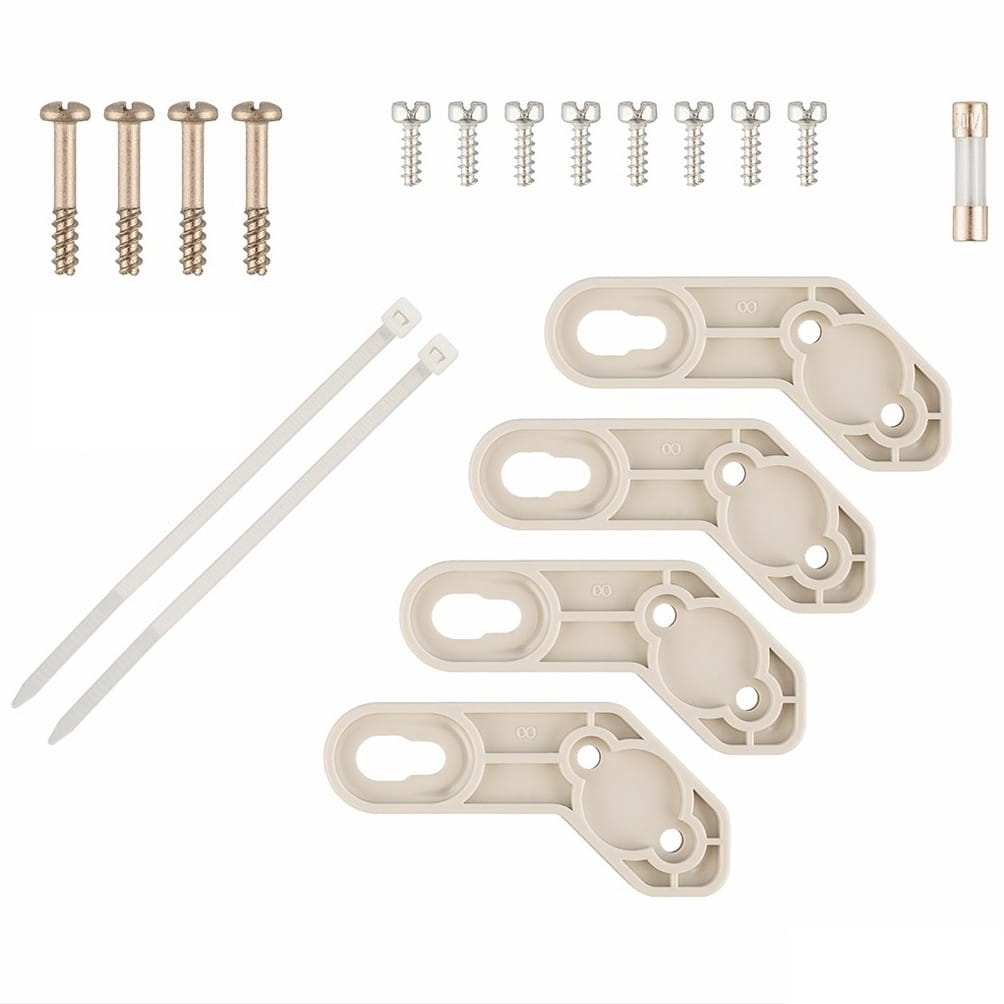

• Elementy montażowe.
