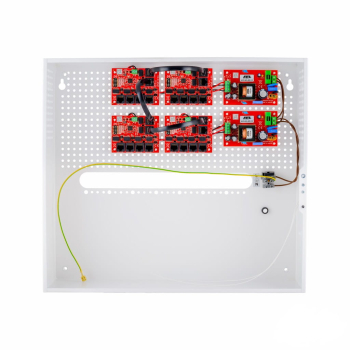

Zestaw do 17 kamer IP ATTE IP-17-11-H switch PoE 17P+1UP

To gotowy zestaw do zasilania i obsługi do 17 kamer IP, wyposażony w obudowę z miejscem na rejestrator NVR. Dzięki funkcji Long Range umożliwia podłączenie kamer oddalonych nawet o 280 m przy wykorzystaniu standardowego okablowania sieciowego.

Najważniejsze cechy i funkcje urządzenia

✔️ Obsługa 17 kamer IP: zestaw pozwala zasilić i podłączyć do 17 kamer w ramach jednej instalacji monitoringu.

✔️ Zasilanie PoE: umożliwia jednoczesne przesyłanie danych i zasilania jednym przewodem sieciowym, upraszczając wykonanie instalacji.

✔️ Kompatybilność z PoE 802.3af/at i PoE Passive: współpracuje z szeroką gamą kamer oraz urządzeń sieciowych.

✔️ Tryb Long Range: pozwala zwiększyć zasięg transmisji danych do 280 m, co ułatwia montaż kamer w znacznej odległości od punktu dystrybucyjnego.

✔️ Elektroniczne zabezpieczenia portów PoE: każdy port jest chroniony niezależnie przed zwarciem i przeciążeniem, co zwiększa niezawodność systemu.

✔️ Automatyczne przywracanie zasilania: po usunięciu przyczyny awarii zasilanie na zabezpieczonym porcie zostaje przywrócone automatycznie.

✔️ Indywidualne sterowanie portami PoE: wybrane porty mogą być niezależnie włączane lub wyłączane, co ułatwia serwisowanie urządzeń.

✔️ Miejsce na rejestrator NVR: obudowa umożliwia montaż rejestratora monitoringu, pozwalając na centralizację całego systemu.

✔️ Modułowa konstrukcja: ułatwia rozbudowę instalacji oraz późniejsze prace serwisowe bez konieczności wymiany całego zestawu.

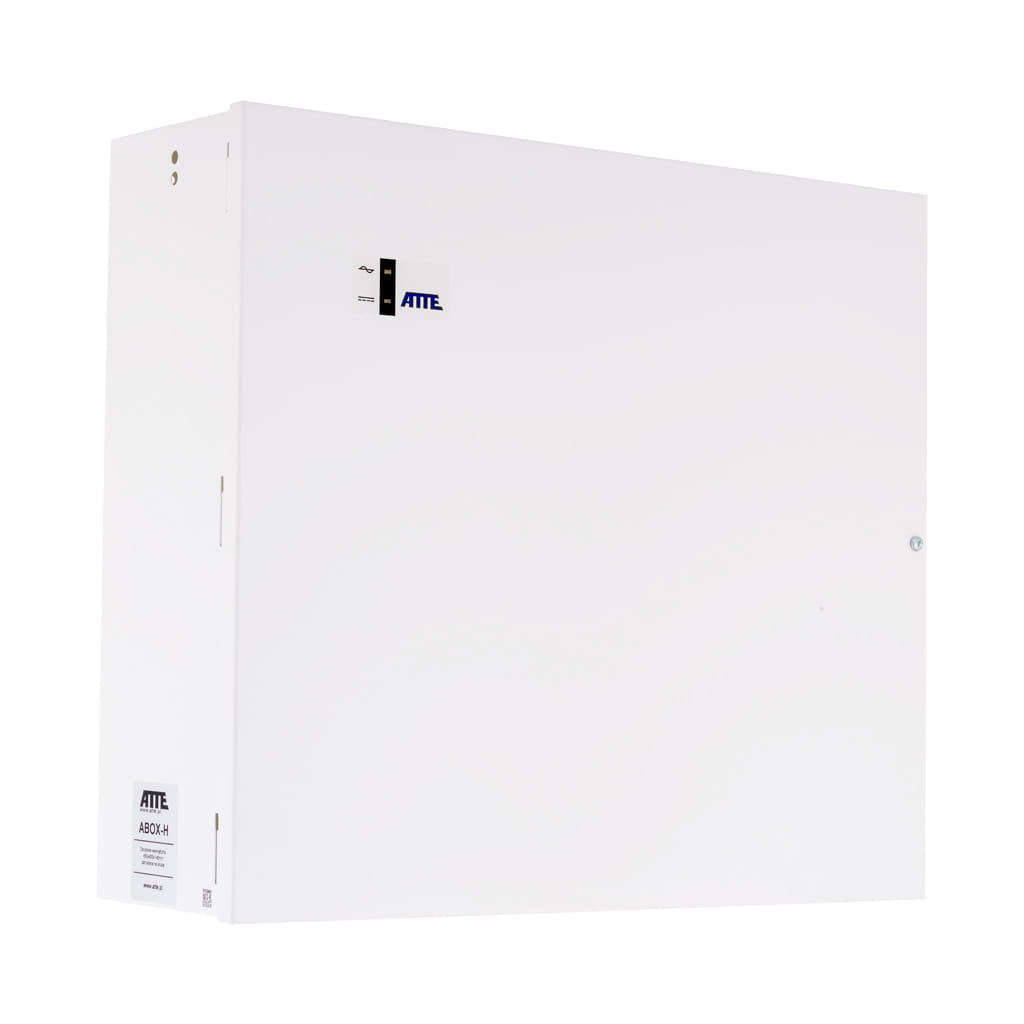

✔️ Obudowa ABOX-H: zapewnia estetyczną organizację urządzeń i okablowania oraz umożliwia pozostawienie zapasu przewodów wewnątrz obudowy.

Zastosowania:

✔️ Magazyny i centra logistyczne: zestaw umożliwia budowę monitoringu obejmującego duże powierzchnie oraz odległe strefy składowania.

✔️ Hale produkcyjne i zakłady przemysłowe: sprawdza się w obiektach, gdzie kamery muszą być rozmieszczone w znacznej odległości od punktu dystrybucyjnego.

✔️ Parkingi i place manewrowe: pozwala na podłączenie kamer monitorujących rozległe tereny bez konieczności stosowania dodatkowych urządzeń sieciowych.

✔️ Tereny zewnętrzne wokół budynków: umożliwia nadzór nad ogrodzeniami, bramami wjazdowymi oraz ciągami komunikacyjnymi oddalonymi od budynku.

✔️ Osiedla mieszkaniowe: może być wykorzystywany do monitorowania parkingów, wejść do budynków i terenów wspólnych rozlokowanych na dużym obszarze.

✔️ Szkoły i obiekty publiczne: zapewnia zasilanie i transmisję danych dla kamer rozmieszczonych w różnych częściach obiektu i jego otoczenia.

✔️ Farmy fotowoltaiczne i infrastruktura techniczna: pozwala na skuteczny monitoring instalacji rozproszonych na rozległym terenie.

✔️ Rozbudowane systemy monitoringu IP: idealnie sprawdza się w instalacjach wykorzystujących wiele kamer PoE, w tym urządzeń montowanych w dużej odległości od punktu centralnego.

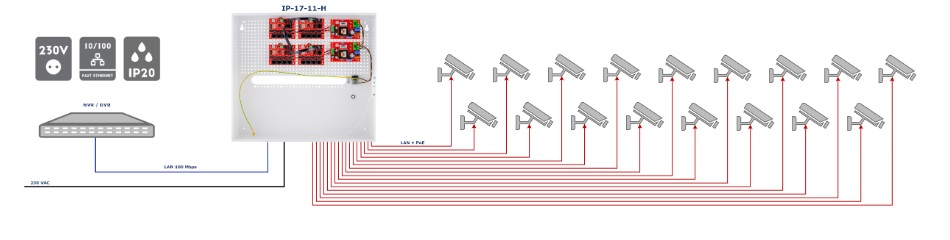

Przykład:

Specyfikacja techniczna:

Porty sieciowe:

• 18 portów RJ-45 10/100 Mbps
• 17 portów PoE
• 1 port Uplink

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

• LAN 1–4: PoE IN/OUT, PoE Passive do 40 W, IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W
• LAN 5: PoE IN/OUT, PoE Passive do 60 W, IEEE 802.3af do 15,4 W, IEEE 802.3at do 30 W
• LAN 6: port Uplink bez zasilania PoE

Tryby pracy:

• STANDARD (MODE = OFF): LAN 1–LAN 6 – 10/100 Mbps, zasięg do 100 m
• LONG RANGE (MODE = ON): LAN 1–LAN 4 – 10 Mbps, zasięg do 280 m
• LONG RANGE (MODE = ON): LAN 5–LAN 6 – 10/100 Mbps, zasięg do 100 m

Parametry PoE:

• napięcie wyjściowe PoE: 48 V DC ±2%

Parametry zasilania:

• liczba zasilaczy: 2 × 96 W
• łączna moc zasilaczy: 192 W
• sprawność: 92% przy obciążeniu 180 W
• napięcie wejściowe: 190–260 V AC, 50 Hz

Zabezpieczenia wejścia zasilania:

• bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia wyjścia zasilacza:

• elektroniczne zabezpieczenie przeciążeniowe 3 A dla każdego zasilacza
• elektroniczne zabezpieczenie zwarciowe
• zabezpieczenie przeciwprzepięciowe

Zabezpieczenia portów:

• porty LAN 1–LAN 6 (Vin): zabezpieczenie przeciwprzepięciowe
• porty LAN 1–LAN 4: zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem do pracy
• port LAN 5: zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem do pracy

Kontrola zasilania portów:

• możliwość indywidualnego włączania i wyłączania zasilania PoE dla portów LAN 1–LAN 5
• przełącznik OFF – zasilanie PoE wyłączone
• przełącznik ON – zasilanie PoE włączone

Sygnalizacja:

• LED AC (żółta) – obecność napięcia sieciowego
• LED DC (niebieska) – obecność napięcia wyjściowego
• diody LED w portach LAN 1–LAN 5 informujące o obecności zasilania PoE

Montaż:

• montaż naścienny
• otwory montażowe 6 mm

Pozostałe:

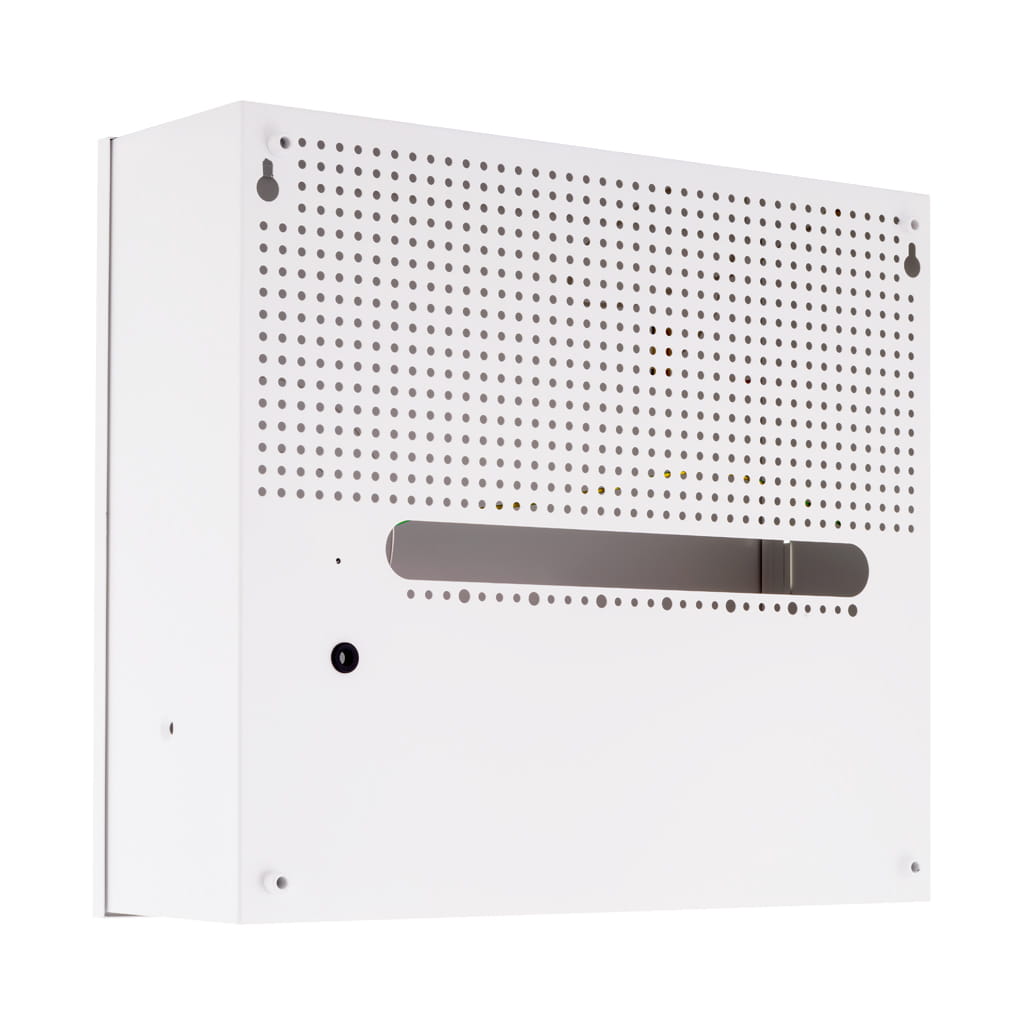

• obudowa: ABOX-H
• materiał obudowy: blacha stalowa 0,8 mm
• wykończenie: malowanie proszkowe, kolor biały
• wbudowany tamper otwarcia
• system otworów montażowych 4,8 mm w rastrze 10,8 mm
• dystans od ściany: 6 mm
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 450 × 400 × 140 mm
• waga: 4,5 kg

• obudowa ABOX-H - 1 szt.
• zasilacz APS-90-480-OF - 2 szt.
• switch PoE xPoE-6-11-OF - 4 szt.
