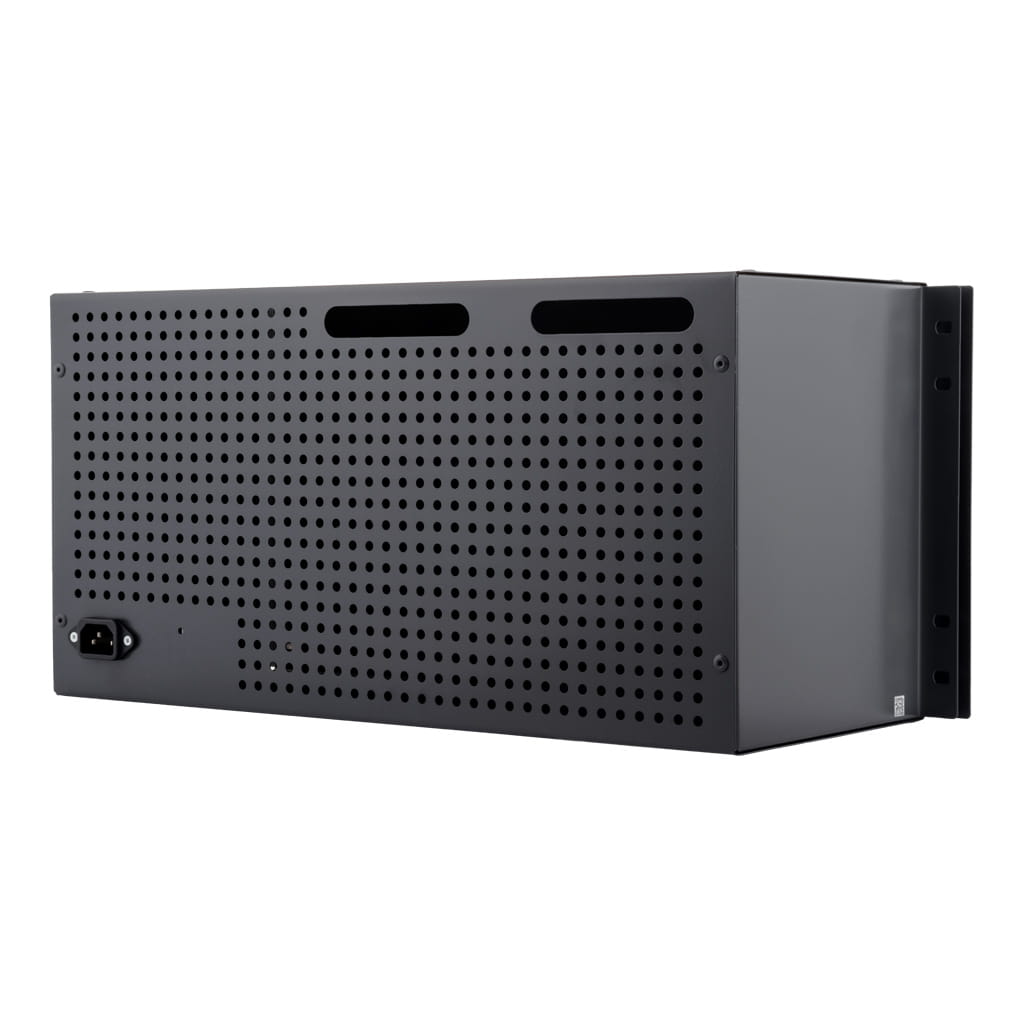

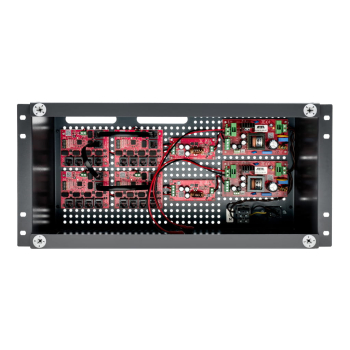

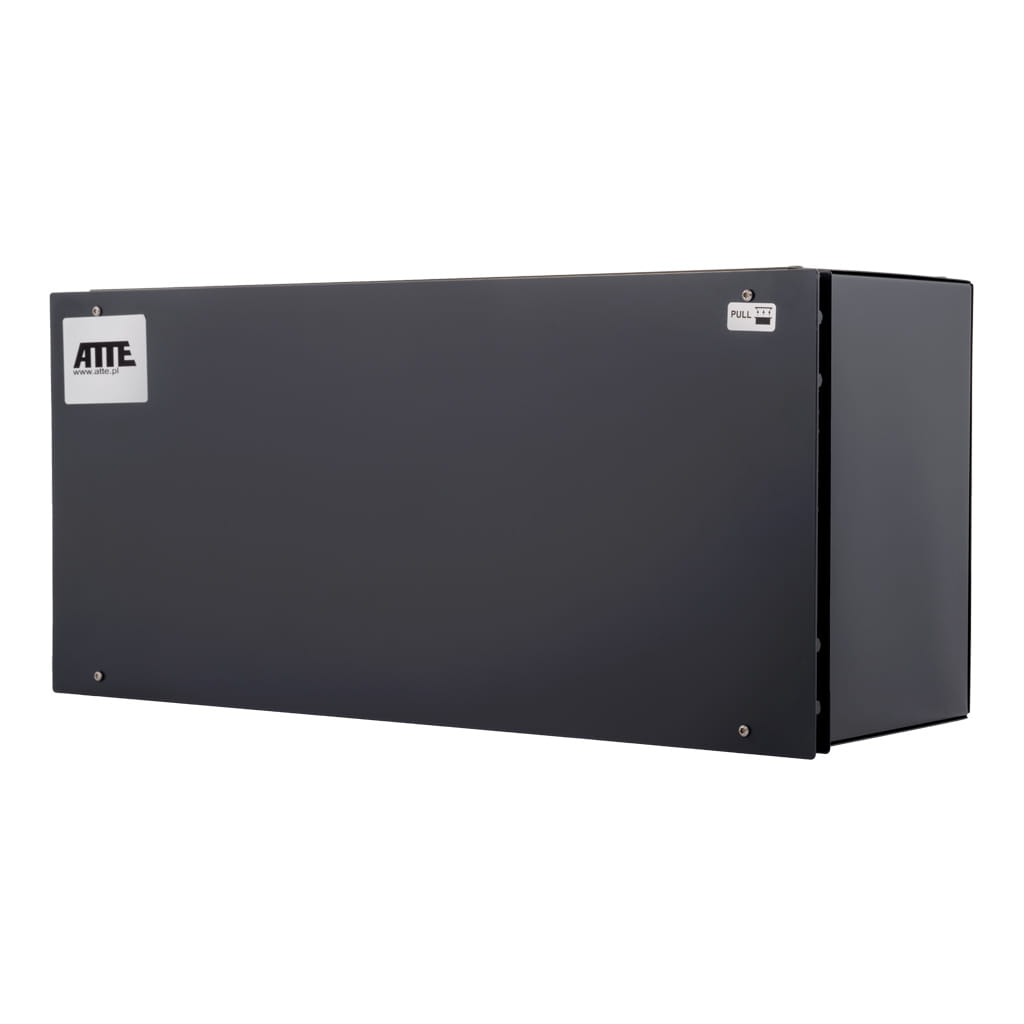

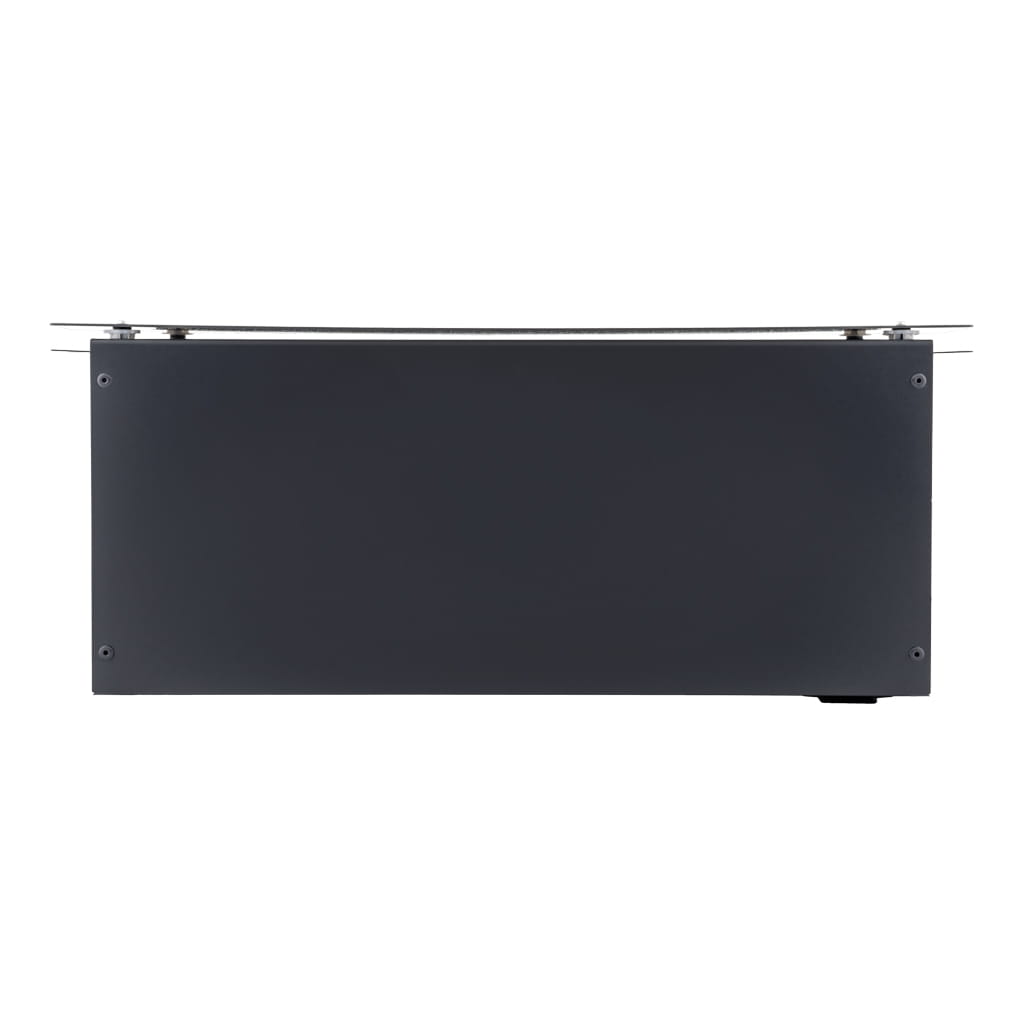

Zestaw buforowy do 17 kamer IP ATTE IPUPS-17-11-R5U0 switch PoE 17P+1UP

IPUPS-17-11-R5U0 to zestaw buforowego zasilania PoE przeznaczony do obsługi systemów monitoringu IP z maksymalnie 17 kamerami, montowany w szafie RACK 19". Po zastosowaniu akumulatorów umożliwia podtrzymanie pracy monitoringu podczas zaniku zasilania oraz obsługuje transmisję danych na odległość do 280 m w trybie Long Range.


Najważniejsze cechy i funkcje urządzenia:

✔️ Obsługa do 17 kamer IP: zestaw umożliwia jednoczesne zasilanie i transmisję danych dla 17 urządzeń PoE w jednej instalacji.

✔️ Zasilanie awaryjne z akumulatorów: miejsce na dwa akumulatory 18 Ah pozwala utrzymać działanie systemu podczas przerw w dostawie energii elektrycznej.

✔️ Tryb Long Range: umożliwia zwiększenie zasięgu transmisji danych do 280 m dla wybranych portów, co ułatwia rozmieszczenie kamer na większym obszarze.

✔️ Zgodność z PoE 802.3af/at i PoE Passive: urządzenie współpracuje z popularnymi kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi przez PoE.

✔️ Niezależne zabezpieczenia portów PoE: każdy port wyposażono w elektroniczne zabezpieczenie przeciwzwarciowe i przeciążeniowe z automatycznym przywróceniem pracy po usunięciu usterki.

✔️ Indywidualne sterowanie portami: możliwość wyłączania zasilania PoE na wybranych portach ułatwia diagnostykę oraz serwis urządzeń.

✔️ Wysoka moc zasilania PoE: port PoE IN/OUT dostarcza do 65 W mocy, a pozostałe porty do 40 W dla podłączonych urządzeń.

✔️ Obudowa do szaf RACK 19": konstrukcja umożliwia montaż wszystkich elementów systemu w jednej obudowie wraz z akumulatorami, co ułatwia organizację instalacji.

✔️ Łatwy dostęp serwisowy: zdejmowana bez użycia narzędzi pokrywa przyspiesza montaż, konserwację i rozbudowę systemu.

✔️ Modułowa konstrukcja: system pozwala na rozbudowę o dodatkowe switche i moduły zasilające oraz elastyczne rozmieszczenie urządzeń wewnątrz obudowy.



Zastosowania:

✔️ Monitoring magazynów i centrów logistycznych: umożliwia zasilanie oraz podtrzymanie pracy dużej liczby kamer IP nadzorujących rozległe powierzchnie magazynowe.

✔️ Systemy CCTV w zakładach przemysłowych: sprawdza się w instalacjach wymagających ciągłej pracy monitoringu oraz zabezpieczenia przed skutkami zaniku zasilania.

✔️ Monitoring biurowców i budynków administracyjnych: pozwala centralnie zarządzać zasilaniem kamer i uporządkować całą infrastrukturę w szafie RACK.

✔️ Obiekty handlowe i galerie: zapewnia stabilną pracę rozbudowanych systemów monitoringu obejmujących wiele punktów obserwacyjnych.

✔️ Osiedla mieszkaniowe: umożliwia obsługę kamer monitorujących wejścia, parkingi oraz części wspólne z wykorzystaniem zasilania awaryjnego.

✔️ Serwerownie i pomieszczenia techniczne: może być wykorzystywany jako centralny punkt zasilania i transmisji danych dla urządzeń monitoringu IP.

✔️ Instalacje o zwiększonym zasięgu: funkcja Long Range pozwala podłączyć wybrane kamery znajdujące się nawet do 280 m od punktu dystrybucyjnego.

✔️ Rozbudowane systemy monitoringu IP: modułowa konstrukcja ułatwia rozbudowę instalacji o dodatkowe urządzenia sieciowe i kolejne segmenty monitoringu.

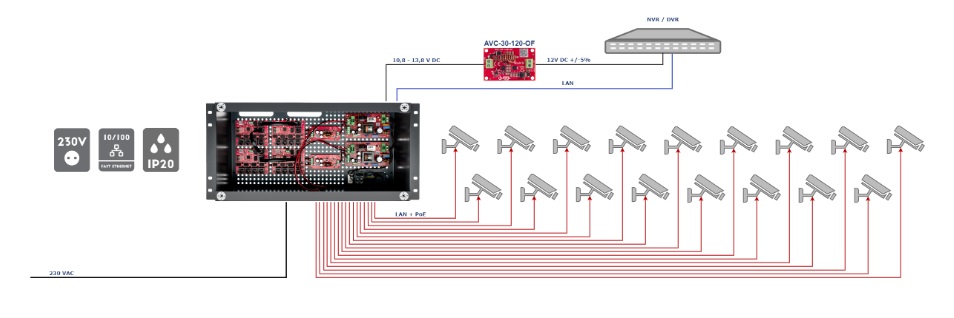

Przykład.

Specyfikacja techniczna:

Porty sieciowe:

• 18 portów RJ-45 10/100 Mbps
• 17 portów PoE
• 1 port Uplink

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Funkcje portów:

LAN 1–LAN 4:

• wejście PoE Passive do 40 W – zasilanie switcha
• wyjście PoE dla urządzeń PoE Passive do 40 W
• IEEE 802.3af do 15,4 W
• IEEE 802.3at do 30 W

LAN 5:

• wejście PoE Passive do 70 W – zasilanie switcha
• wyjście PoE dla urządzeń PoE Passive do 70 W
• IEEE 802.3af do 15,4 W
• IEEE 802.3at do 30 W

LAN 6:

• Uplink bez zasilania PoE

Tryby pracy:

STANDARD (MODE = OFF):

• LAN 1–LAN 6: 10/100 Mbps
• zasięg do 100 m

LONG RANGE (MODE = ON):

• LAN 1–LAN 4: 10 Mbps
• zasięg do 280 m
• LAN 5–LAN 6: 10/100 Mbps
• zasięg do 100 m

Akumulator:

• 2 × akumulator żelowy lub AGM 12 V / 18 Ah

Parametry wyjściowe:

• napięcie wyjściowe zasilacza: 12 V DC ±15%
• napięcie wyjściowe PoE: 48 V DC ±2%
• moc zasilacza: 2 × 72 W
• sprawność: 90% przy obciążeniu 120 W

Parametry wejściowe:

• napięcie wejściowe: 190–260 V AC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierane zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A na wejściu zasilania
• elektroniczne zabezpieczenie przeciążeniowe 9 A przy zasilaniu sieciowym
• po zwarciu może być wymagany restart zasilacza
• bezpiecznik topikowy zwłoczny 6,3 A przy pracy z akumulatora
• zabezpieczenie przed odwrotnym podłączeniem akumulatora
• zabezpieczenie przed przeciążeniem akumulatora
• bezpiecznik topikowy 6,3 A w obwodzie akumulatora
• zabezpieczenie przed głębokim rozładowaniem akumulatora
• odłączenie akumulatora przy napięciu poniżej 10,2 V
• automatyczny powrót po podaniu napięcia sieciowego
• zabezpieczenie przeciwprzepięciowe portów LAN 1–LAN 6 oraz VIN
• zabezpieczenie przeciwzwarciowe 0,75 A z automatycznym powrotem dla portów LAN 1–LAN 4
• zabezpieczenie przeciwzwarciowe 1,25 A z automatycznym powrotem dla portu LAN 5

Wyjścia techniczne:

• OUF – brak napięcia +DC_OUT
• ACF – brak napięcia AC
• wyjścia typu otwarty kolektor
• maksymalne obciążenie: 50 mA dla każdego wyjścia

Kontrola zasilania portów:

• przełącznik PoE ON/OFF dla portów LAN 1–LAN 5
• pozycja OFF – PoE wyłączone
• pozycja ON – PoE włączone

Sygnalizacja:

• LED1 żółta – obecność napięcia sieci
• LED2 zielona – obecność napięcia wyjściowego
• LED3 czerwona – ładowanie akumulatora
• diody LED w złączach LAN 1–LAN 5 informujące o obecności zasilania PoE na porcie

Pozostałe:

• obudowa: ABOX-R5U0
• materiał korpusu: blacha stalowa 0,8 mm malowana proszkowo
• materiał pokrywy: blacha aluminiowa 2 mm malowana proszkowo
• kolor: grafitowy (RAL 7024)
• systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• montaż: szafa RACK 19"
• śruby M6 w zestawie
• stopień ochrony: IP20
• temperatura pracy: od -10°C do +40°C
• wymiary: 440 × 220 × 180 mm
• waga: 3,5 kg

• Obudowa ABOX-R5U0 - 1 szt.
• Zasilacz AUPS-70-120-OF - 2 szt.
• Przetwornica ASUC-100-480-OF - 2 szt.
• Switch xPoE-6-11-OF - 4 szt.
