SYSTEM ALARMOWY GENEVO PRiMA 16 CLCD SL WH-WH 12 CZUJEK BOSCH POWIADOMIENIE GSM

System alarmowy z serii Genevo PRiMA przeznaczony jest do realizowania zabezpieczeń i skutecznej sygnalizacji włamania oraz napadu w małych i średniej wielkości budynkach (w domach, mieszkaniach, punktach handlowych i usługowych). Jest on najlepszym wyborem wszędzie tam, gdzie najważniejsza jest łatwa obsługa, niezawodność i rozbudowane funkcje komunikacyjne.
W celu zapewnienia maksymalnego bezpieczeństwa, system PRiMA wyposażony został w funkcje czuwania domowego sygnalizującą próbę wtargnięcia w czasie, gdy na chronionym obwodowo obszarze przebywają osoby. Wbudowany komunikator GSM pozwala na szczegółowe powiadamianie o zdarzeniach i zdalne sterowanie systemem.

Dzięki aplikacji PRiMAgo! (Android, iOS) z funkcji zdalnego sterowania korzystać można w sposób prosty i intuicyjny. System PRiMA 16 wyposażono także w unikalne funkcje ułatwiające korzystanie z kart Pre-paid. Może też zostać użyty do prostego sterowania, np. otwierania bramy czy podlewania zieleni.

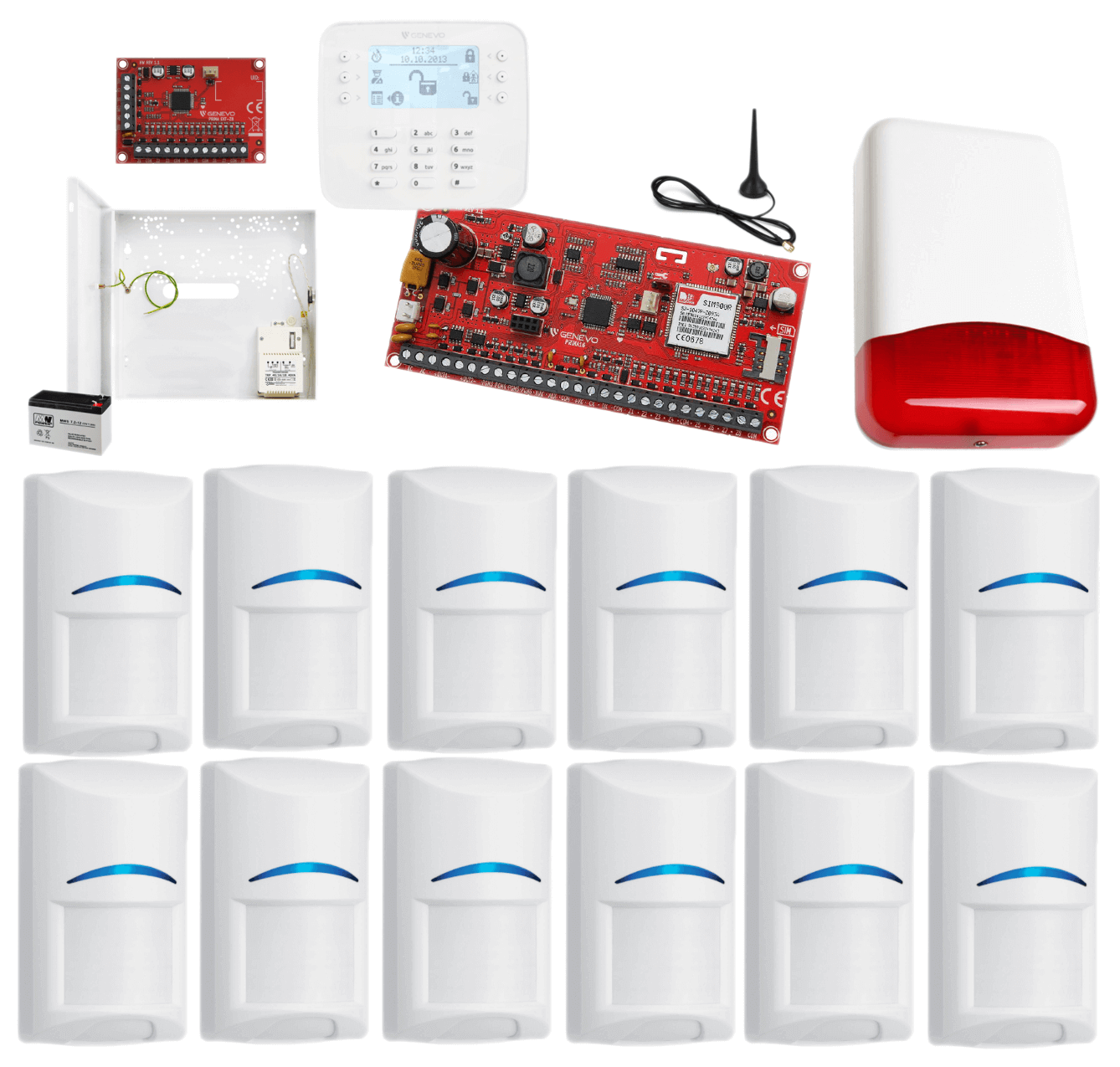

W zestawie:


• 1x płyta główna Genevo Prima 16;
• 1x manipulator przewodowy Genevo PRiMA CLCD SL WH-WH;
• 1x antena ANT-900/1800;
• 12x wewnętrzna, przewodowa czujka ruchu Bosch Gen2 ISC-BPR2-W12;
• 1x ekspander dodatkowych 8 wejść Genevo EXT-Z8;
• 1x zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Yotogi TI700;
• 1x obudowa metalowa, natynkowa obudowa Pulsar AWO220 z transformatorem TRP 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala alarmowa Genevo PRiMA 16 posiada 8 programowalnych wejść płyty głównej (możliwość rozbudowy do 16) oraz 6 programowalnych wyjść płyty głównej. Wbudowany zasilacz buforowy wyposażony został w zabezpieczenie przeciążeniowe i przed głębokim rozładowaniem akumulatora.

Cechy produktu (PRIMA 16):


• 8 programowalnych wejść płyty głównej, z możliwością rozbudowy do 16 wejść za pomocą modułu rozszerzenia
• 6 programowalnych wyjść płyty głównej (2 wyjścia wysokoprądowe OUT, 4 wyjścia niskoprądowe PGM)
• możliwość wyodrębnienia podstrefy „domowej” (czuwania częściowego)
• do 8 użytkowników (długość kodu 4-8 cyfr)
• 8 niezależnych timerów z harmonogramem tygodniowym, pozwalających na automatyzacje czynności w systemie
• możliwość obsługi systemu za pomocą 8 niezależnych manipulatorów LCD z graficznym interfejsem użytkownika
• nieulotna, podwójna pamięć zdarzeń o pojemności 1000 + 250 zdarzeń
• wbudowany zasilacz buforowy o wydajności 2 A, z zabezpieczeniem przeciążeniowym oraz przed głębokim rozładowaniem akumulatora
• 4 niezależne, nadzorowane wyjścia zasilające
• magistrala systemowa z automatycznym adresowaniem urządzeń, obsługująca do 8 modułów (manipulatory, moduł rozszerzeń)
• wbudowany komunikator GSM/SMS/GPRS z funkcjami: powiadamiania, monitoringu (ContactID), zdalnego sterowania
• aplikacja Android PRiMAgo!, programowania GPRS
• złącze do programowania za pomocą komputera w standardzie RS-TTL (PIN3)
• możliwość programowania lokalnego (komputer z programem PRiMAtool, manipulator), lub zdalnego (GPRS),
• funkcja aktualizacji oprogramowania urządzeń, bez konieczności ich demontażu

Specyfikacja techniczna (PRIMA 16):


• wejścia system / płyty głównej: 16 / 8 (NO/NC/EOL/2EOL-NO/2EOL-NC)
• wyjścia płyty głównej: 6 (2xOUT, 4xPGM)
• strefy, podstrefy: 1 strefa, 2 podstrefy
• ilość użytkowników: 8
• komunikator: GSM/GPRS (dwuzakresowy 900/1800MHz)
• wydajność zasilacza (całkowita): 2A
• prąd ładowania akumulatora: 600 mA
• ilość manipulatorów maks.: 8
• ilość modułów wejść maks.: 1
• pojemność pamięci zdarzeń: 1000 + 250
• zasilanie płyty głównej: 16-20 V AC, min. 40 VA
• temperatura pracy: -10°C …+55°C
• klasa środowiskowa: II - praca wewnątrz budynku
• wymiary płyty głównej: 150 x 68 mm

Manipulator Genevo PRiMA CLCD SL WH-WH odpowiada za komunikację pomiędzy systemem alarmowym GENEVO PRiMA i jego użytkownikami. Wykorzystuje w pełni graficzny interfejs użytkownika, dzięki któremu obsługa systemów GENEVO PRiMA jest intuicyjna i prosta. Duży, graficzny ekran o wysokim kontraście i z podświetleniem RGB ułatwia odczytanie informacji prezentowanych przez system, a klawisze pozwalają wygodnie korzystać ze wszystkich funkcji central alarmowych z rodziny PRiMA (PRiMA 6, 12, 16, 64).
W wariancie PRiMA LCD SL-HUB, manipulator umożliwia obsługę bezprzewodowych urządzeń EVOLINK oferując swobodę bezprzewodowej rozbudowy systemu.

Cechy produktu (CLCD SL WH-WH):


• graficzny interfejs użytkownika ułatwiający codzienną obsługę systemu,
• duży ekran graficzny z podświetleniem RGB pozwalający dopasować wygląd do preferencji użytkownika
• podświetlana klawiatura numeryczna z czytelnymi przyciskami,
• duże ikony przedstawiające w prosty sposób najważniejsze informacje w systemie,
• wielokolorowy wskaźnik LED pokazujący ogólny stan systemu,
• intuicyjny interfejs użytkownika typu „bankomat”, ułatwiający codzienna obsługę i korzystanie z zaawansowanych funkcji
• sygnalizacja dźwiękowa alarmów z regulacją głośności,
• programowalne klawisze szybkiego dostępu: wezwanie pomocy, szybkie włączanie czuwania, sterowanie,
• menu HomeControl (tylko PRiMA64)
• wbudowany kontroler bezprzewodowy EvoLiNK (tylko PRIMA LCD SL-HUB)

Specyfikacja techniczna (CLCD SL WH-WH):


• stopień zabezpieczenia wg EN50131-1: stopień 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• zakres częstotliwości pracy (PRiMA LCD SL-HUB): 868.7-870.0 MHz
• moc emitowana (PRiMA LCD SL-HUB): <+6,95 dBm ERP
• napięcie zasilania: 12V DC
• pobór prądu w stanie gotowości: 50 mA (PRiMA LCD SL), 70 (PRiMA LCD SL-HUB)
• maksymalny pobór prądu: 100 mA (PRiMA LCD SL), 120 (PRiMA LCD SL-HUB)
• wymiary: 128 x 114 x 16 mm
• waga: 190 g

Antena GSM z magnetyczną podstawą, zysk 2.2dBi, kabel 2.5m

Cechy produktu (ANT-900/1800):


• częstotliwość: dual-band , 900/1800 MHz
• montaż: podstawa magnetyczna
• złącze: SMAm, kabel RG174-2,5 m
• zysk: 2,2dBi max.
• VSWR: <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna


Wewnętrzna, przewodowa czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji odporności na zwierzęta domowe.

Cechy produktu (ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i ;mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (ISC-BPR2-W12):



• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm


Moduł PRiMA EXT-Z8 pozwala rozszerzyć możliwości systemów PRiMA o dodatkowe 8 programowalnych wejść oraz dedykowane wejście nadzorujące obwód sabotażowy. Moduł wyposażony jest również w złącze zasilania czujek z własnym zabezpieczeniem przeciwzwarciowym.

Cechy produktu:


• 8 wejść z obsługą konfiguracji NO/NC/EOL/2EOL
• dedykowane wejście TMP
• nadzorowane wyjście AUX do zasilania czujek (max 150mA)
• współpraca z centralami PRiMA64 (do 7 modułów), PRiMA16, PRiMA12

Przewodowy zewnętrzny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg


Obudowa Pulsar AWO220 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-2. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.


• AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
• OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Obudowa jest przystosowana do montażu na powierzchni płaskiej w pozycji pionowej.

Cechy produktu (AWO220):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna (AWO220):


• miejsce na akumulator: 17Ah/12V
• transformator TRP 40VA/16V/18V
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 320 x 305 x 90+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 325 x 310 mm [+/-2 mm]
• waga netto: 3 kg


Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg

W zestawie:


• płyta główna Genevo Prima 16 - 1 szt;
• manipulator Genevo PRiMA CLCD SL WH-WH - 1 szt;
• antena ANT-900/1800 - 1 szt;
• wewnętrzna, przewodowa czujka ruchu Bosch Gen2 ISC-BPR2-W12 - 12 szt;
• ekspander dodatkowych 8 wejść Genevo EXT-Z8 - 1 szt;
• zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Yotogi TI700 - 1 szt;
• obudowa metalowa, natynkowa obudowa Pulsar AWO220 z transformatorem TRP 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

* Centralę alarmową można zaprogramować za pomocą klawiatury lub kabla do programowania Genevo CUSB-PIN3 (brak w zestawie), Satel USB-RS (brak w zestawie) lub DB9FC/RJ-KPL (brak w zestawie).

** Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), a także dedykowane B335 (ścienny) i B338 (sufitowy).
