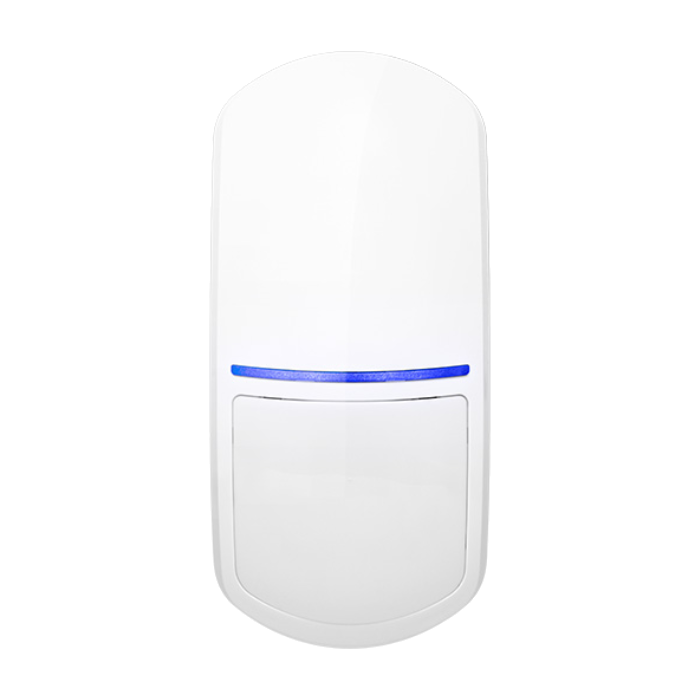

Magistralowa czujka ruchu PIR Satel SLIM-PIR-PRO BUS do systemu BE WAVE

Skuteczna detekcja ruchu PIR

• detekcja ruchu przy użyciu pasywnego czujnika podczerwieni (PIR)

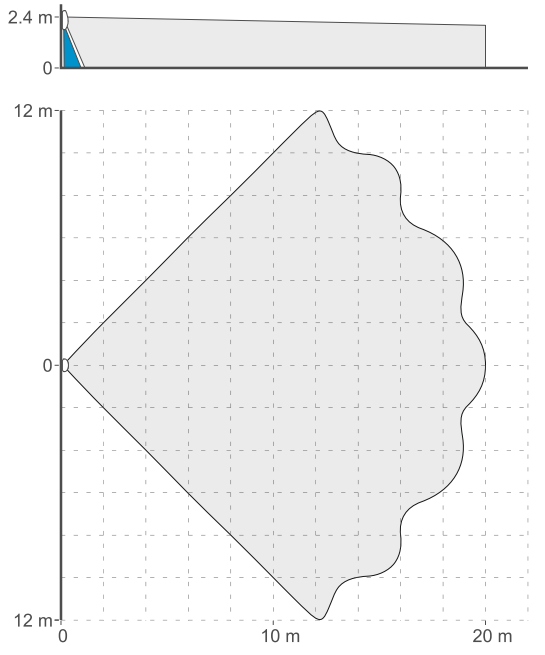

• maksymalny obszar detekcji:
  • 20 m x 24 m
  • kąt 90°
• regulowana czułość detekcji
• cyfrowy algorytm wykrywania ruchu
• cyfrowa kompensacja temperatury
• możliwość włączenia lub wyłączenia kontroli strefy podejścia
• aktywny antymasking IR zgodny z normą EN 50131-2-2 dla Grade 3: wykrywa próby zasłonięcia czujki lub zamalowania soczewki farbą

Wymienne soczewki i szeroki obszar ochrony

• szerokokątna soczewka zaprojektowana dla serii czujek SLIM
• możliwość wymiany soczewki na:
  • kurtynową CT-CL (brak w zestawie)
  • dalekiego zasięgu LR-CL (brak w zestawie)
• elastyczne dopasowanie charakterystyki pracy czujki do obiektu

Komunikacja przez magistralę RS

• współpraca z centralami SATEL obsługującymi urządzenia magistralowe
• magistrala komunikacyjna RS
• programowanie ustawień przez magistralę RS
• możliwość aktualizacji oprogramowania przez magistralę RS

Wbudowany czujnik temperatury

• pomiar temperatury w zakresie od -10°C do +55°C
• możliwość monitorowania temperatury w chronionym pomieszczeniu

Sygnalizacja LED i diagnostyka pracy

• wskaźniki LED informujące o stanie urządzenia
• sygnalizacja:
  • rozruchu – migają na przemian w różnych kolorach przez około 30 sekund
  • alarmu – świecą na niebiesko przez 2 sekundy
  • maskowanie – migają na niebiesko, gdy czujka jest zamaskowana
  • awarię – świecą na niebiesko przez cały czas trwania awarii
• nadzór układu detekcji ruchu
• kontrola napięcia zasilania
• zgłaszanie awarii w przypadku:
  • uszkodzenia układu detekcji
  • spadku napięcia poniżej 9V na czas dłuższy niż 2 sekundy

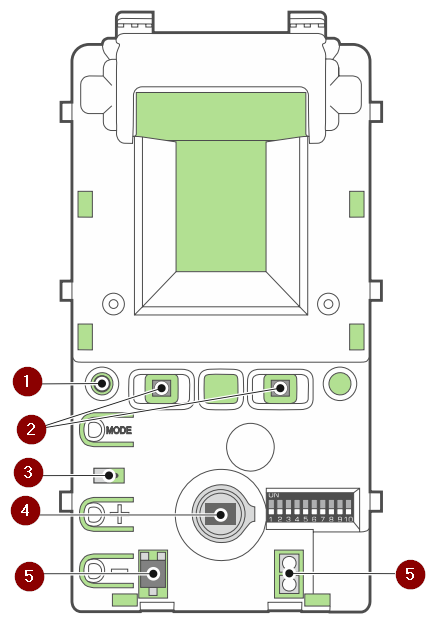

Płytka elektroniki

1. odbiornik podczerwieni (do przyszłych zastosowań)
2. wskaźniki LED
3. styk sabotażowy reagujący na otwarcie obudowy
4. czujnik PIR (podwójny pyroelement)
5. diody układu antymaskingu

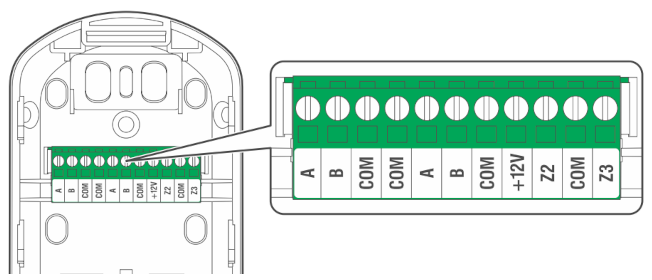

Zaciski

• A, B - magistrala komunikacyjna RS
• COM - masa
• +12V - wejście zasilania
• Z2 - zacisk do przyszłych zastosowań
• Z3 - zacisk do przyszłych zastosowań


Ochrona sabotażowa

• zabezpieczenie przed otwarciem obudowy
• ochrona przed oderwaniem czujki od podłoża
• natychmiastowe zgłaszanie sabotażu do systemu alarmowego

Montaż i zasilanie

• zasilanie 12 V DC (±15%)
• regulowany uchwyt montażowy BRACKET D w zestawie
• wygodna regulacja położenia czujki podczas instalacji

Zgodność z normami bezpieczeństwa

• spełnia wymagania normy EN 50131-2-2 dla Grade 3
• przeznaczona do profesjonalnych systemów alarmowych i zabezpieczeń

Specyfikacja techniczna:

• obszar detekcji: 20 m x 24 m, 90°
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 30 s
• wykrywalna prędkość ruchu: 0.2...3 m/s
• stopień zabezpieczenia wg EN 50131-2-2: Grade 3
• klasa środowiskowa wg EN50130-5: II
• spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4 m
• dopuszczalna max. wysokość montażu: 4 m
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 15 mA (w stanie gotowości), 68 mA (max.)
• wymiary: 62 x 137 x 42 mm
• waga: 143 g

• czujka Satel SLIM-PIR-PRO BUS - 1 szt;
• uchwyt ścienno-sufitowy Satel Bracket D - 1 szt;
• instrukcja skrócona.
