Nowoczesny system domofonowy dwużyłowy – funkcje i zalety

Sterowanie elektrozaczepem i napędem bramy na 3 sposoby:

• tylko karta / brelok zbliżeniowy Mifare – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• karta / brelok zbliżeniowy Mifare lub hasło (domyślnie) - proste i wygodne wejście do obiektu za pomocą specjalnego zestawu cyfr, możliwość otwieranie furtki i bramy niezależnymi kodami
• karta / brelok zbliżeniowy + hasło (kod) – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy.

Przykładowy schemat podłączenia zestawu:

1. panel zewnętrzny
2. sterowanie bramą (brak w zestawie)
3. przycisk wyjścia nr 1 (brak w zestawie)
4. elektrozaczep (max. 300mA, niskoprądowy, brak w zestawie)
5. przycisk wyjścia nr 1 (brak w zestawie)
6. unifon nr 1
7. zasilacz 15V DC do unifonu nr 1
8. unifon nr 2
9. zasilacz 15V DC do unifonu nr 2

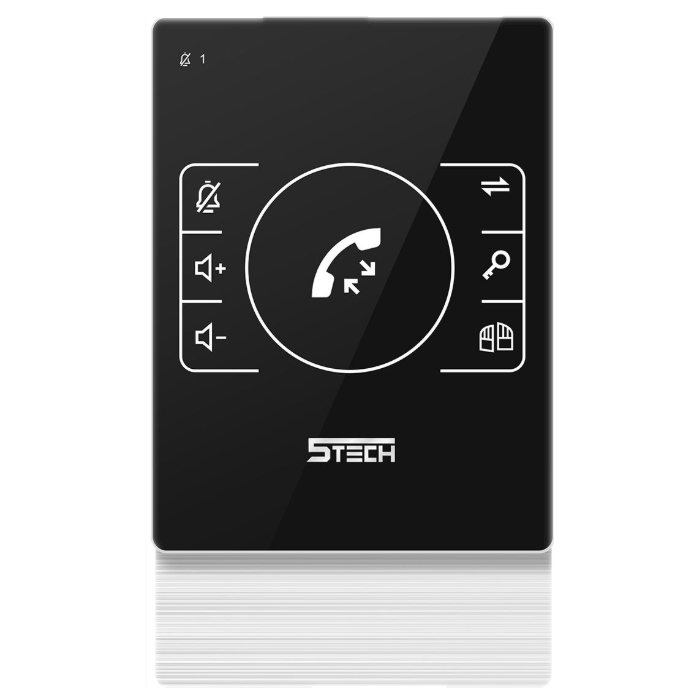

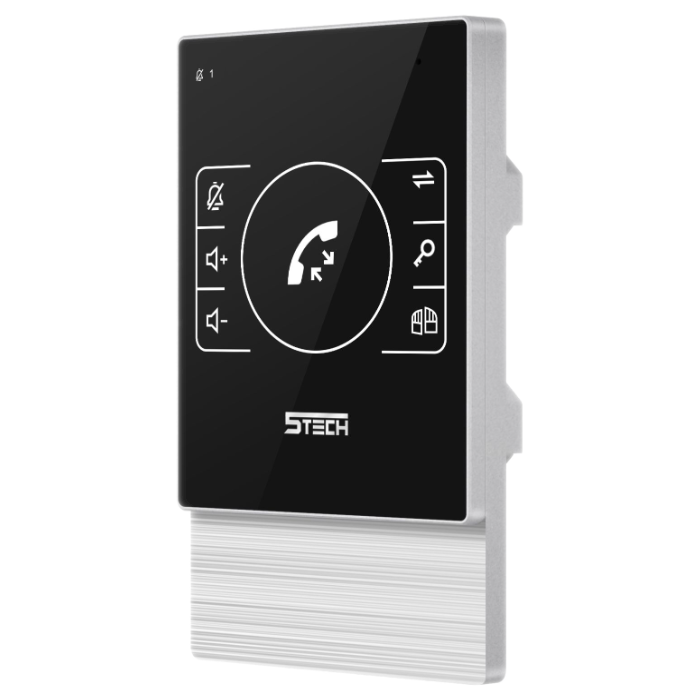

Jednostka wewnętrzna:

1. Dioda drzwi 1: świeci przy poprawnym podłączeniu, szybko miga przy połączeniu przychodzącym
2. Dioda wyciszenia: świeci na czerwono jeśli domofon jest wyciszony
3. Wyciszenie
4. Zwiększanie głośności
5. Zmniejszanie głośności
6. Interkom
7. Otwarcie zaczepu
8. Otwarcie bramy

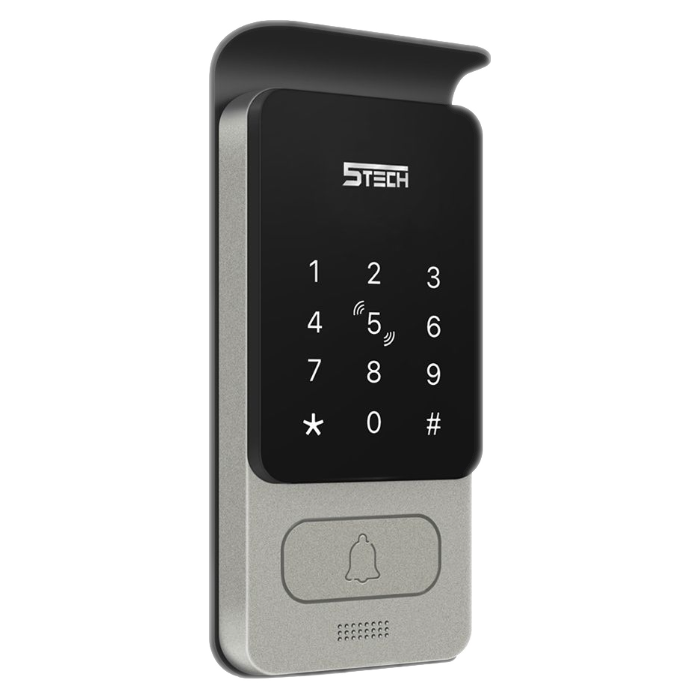

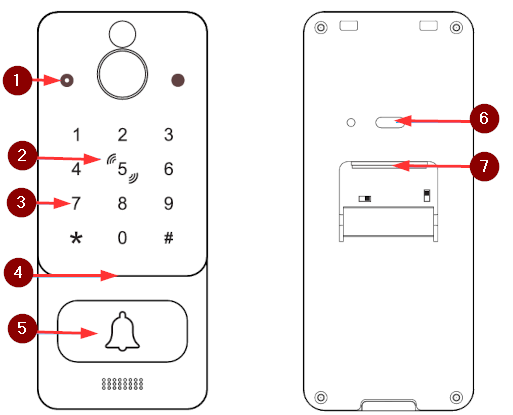

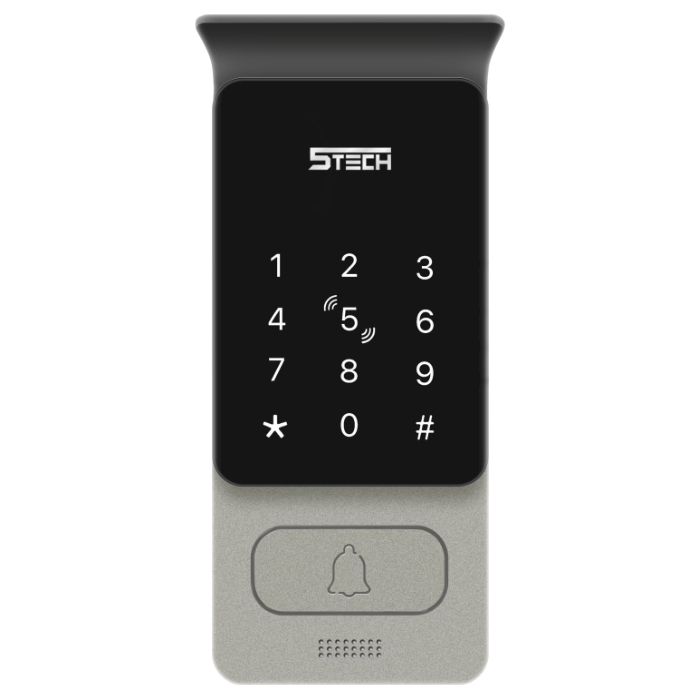

Jednostka zewnętrzna

Legenda:

1. Mikrofon
2. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
3. Klawiatura - szyfrator
4. Głośnik
5. Przycisk wywołania
6. Potencjometr głośności (dzwonek i rozmowa)
7. Gniazdo na wtyczkę

Specyfikacja techniczna:

• 5 rodzajów dzwonków do wyboru
• podświetlane przyciski (białe podświetlenie)
• sterowanie bramą automatyczną
• interkom: wymagana kolejna jednostka wewnętrzna
• czas interkomu: 120 sek.
• system: połączenie max. 4 jednostek wewnętrznych
• montaż natynkowy
• typ połączenia: 2-żyłowy
• obudowa: aluminium / ABS
• typ komunikacji: pół duplex
• temperatura pracy: 0°C ...+35°C
• wilgotność pracy: 10-90% RH (bez kondensacji)
• wymiary: 150 x 90 x 20 mm
• zasilanie: 15V DC / 2A (zasilacz w zestawie)
• pobór mocy: 1,5W

• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz
• obsługa max. 200 kart
• podświetlana klawiatura i przycisk dzwonka (białe podświetlenie)
• otwieranie furtki i bramy niezależnymi kodami
• czas dzwonienia: 30 sek.
• czas rozmowy: 60 sek.
• czas otwarcia: domyślnie 2 sek., można edytować
• stopień ochrony: IP65, IK08
• montaż natynkowy
• programowanie z klawiatury
• typ połączenia: 2-żyłowy
• obudowa: aluminium / ABS
• typ komunikacji: pół duplex
• temperatura pracy: -45°C ...+65°C
• wilgotność pracy: 10-90% RH (bez kondensacji)

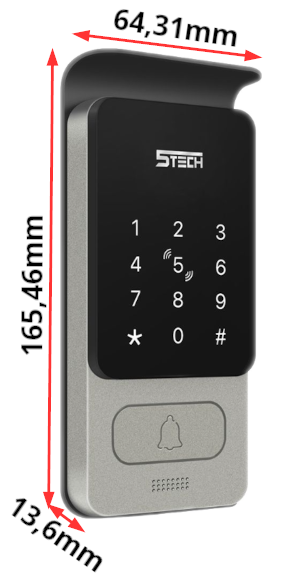

• wymiary: 165.46 x 64.31 x 13.6 mm
• zasilanie: z jednostki wewnętrznej
• pobór prądu: 0,8W

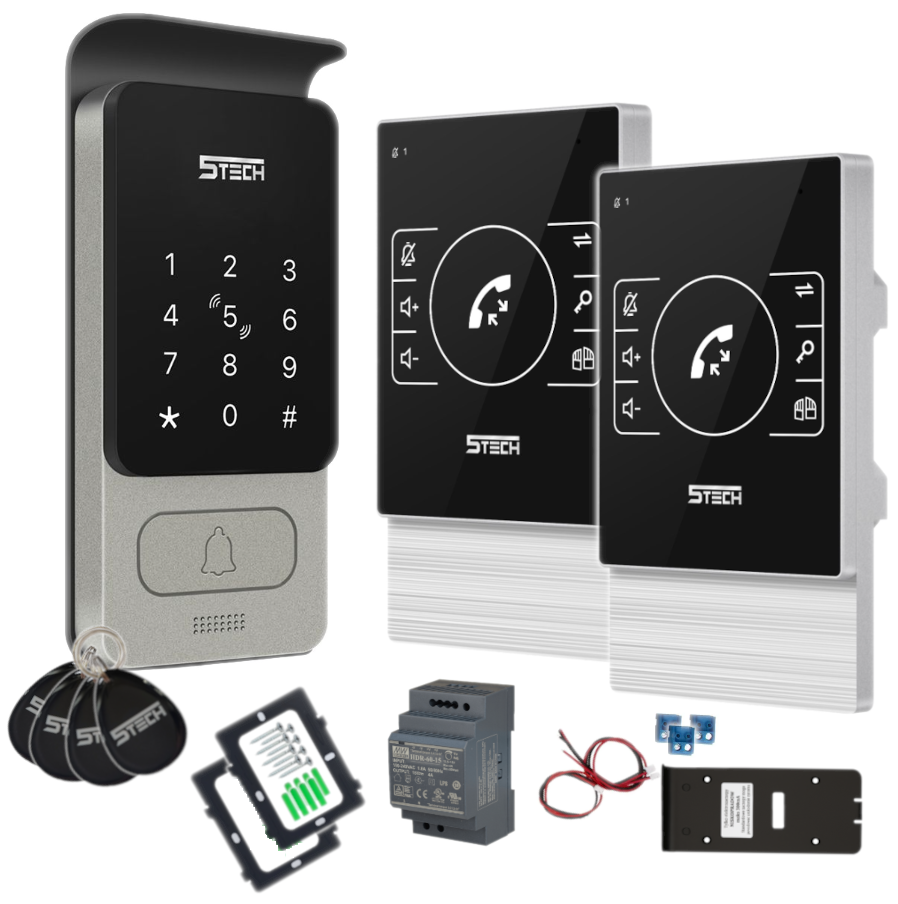

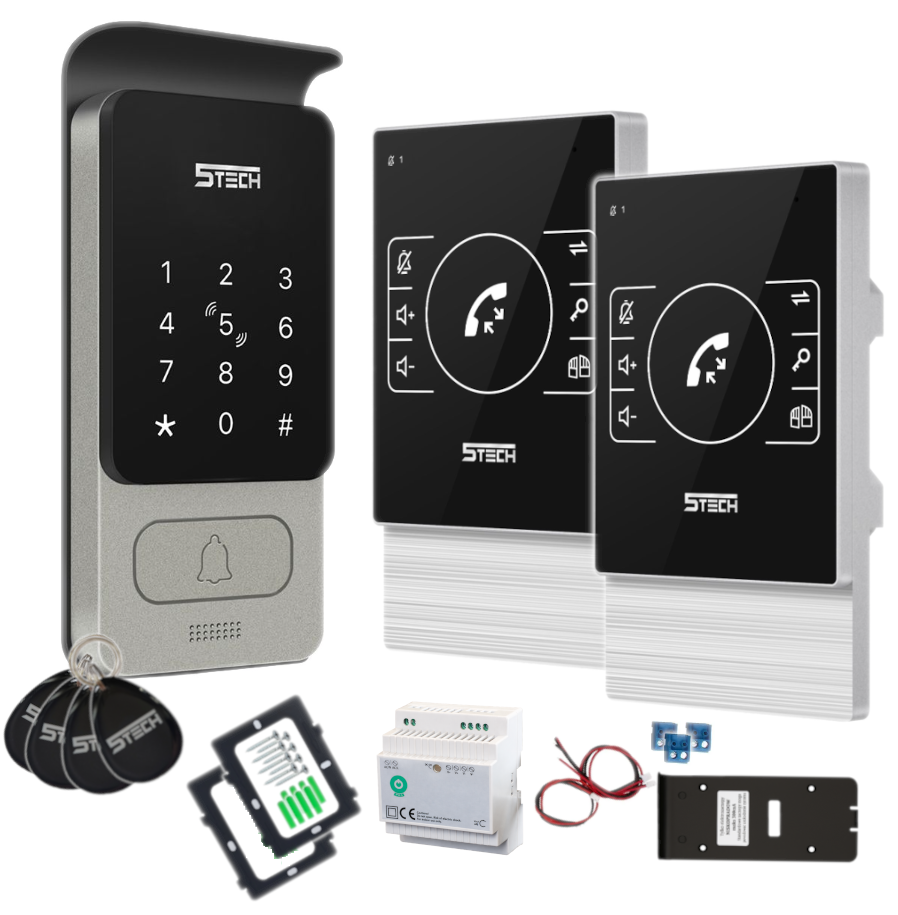

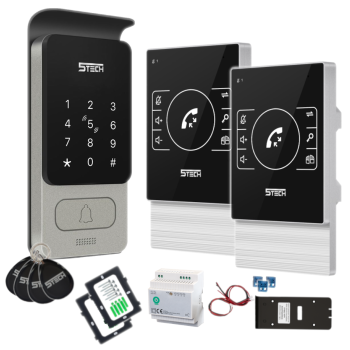

• stacja zewnętrzna 5TECH ECHO One - 1 szt;
• stacja wewnętrzna 5TECH ECHO One - 2 szt;
• uchwyt ścienny (do jednostki wewnętrznej) - 2 szt;
• zasilacz na szynę DIN Mean Well HDR-60-15 15VDC (zbiorczy, do obu unifonów) - 1 szt;
• brelok zbliżeniowy - 4 szt;
• daszek ochronny (do jednostki zewnętrznej) - 1 szt;
• akcesoria montażowe (kołki rozporowe, śruby, wtyki, przewody);
• skrócona instrukcja obsługi.
