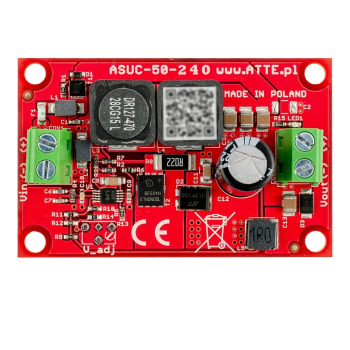

Przetwornica ATTE ASUC-50-240-OF podnosząca napięcie do 24V

ASUC-50-240-OF to nieizolowana przetwornica DC/DC podnosząca napięcie, przeznaczona do zabudowy w obudowie instalacyjnej. Umożliwia uzyskanie stałego napięcia 24 VDC z zasilania 10–24 VDC, na przykład z zasilacza buforowego 12 VDC.

Najważniejsze cechy i funkcje urządzenia:

✔️ Przetwornica podnosząca napięcie: moduł zwiększa napięcie wejściowe z zakresu 10–24 VDC do stałego napięcia wyjściowego 24 VDC.

✔️ Stałe napięcie wyjściowe 24 VDC: urządzenie zapewnia gotowe napięcie do zasilania odbiorników wymagających 24 VDC.

✔️ Szeroki zakres napięcia zasilania: przetwornica może pracować z różnymi źródłami napięcia DC w zakresie 10–24 VDC.

✔️ Moc wyjściowa 50 W: moduł pozwala zasilać urządzenia o większym poborze mocy przy zachowaniu niewielkich wymiarów.

✔️ Zastosowanie z zasilaczem buforowym: przetwornica może służyć do uzyskania napięcia 24 VDC z zasilania 12 VDC.

✔️ Wysoka sprawność pracy: ogranicza nagrzewanie urządzenia, co ma znaczenie przy montażu w obudowie.

✔️ Ochrona przed odwrotną polaryzacją: zabezpieczenie zmniejsza ryzyko uszkodzenia przy błędnym podłączeniu napięcia zasilania.

✔️ Konstrukcja Open Frame: moduł jest przeznaczony do montażu wewnątrz wybranej obudowy.

✔️ Kompatybilność z obudowami ABOX: otworowanie systemowe w rastrze 10,8 mm pozwala na wygodny montaż pionowy lub poziomy w dedykowanych obudowach i na blachach montażowych.


Zastosowania:

✔️ Zasilanie urządzeń 24 VDC: przetwornica umożliwia uzyskanie stałego napięcia 24 VDC z niższego napięcia wejściowego 10–24 VDC.

✔️ Instalacje z zasilaczem buforowym 12 VDC: moduł może podnosić napięcie z zasilacza buforowego do poziomu 24 VDC.

✔️ Systemy wymagające stałego napięcia 24 VDC: sprawdza się przy zasilaniu urządzeń, które wymagają stabilnego napięcia o tej wartości.

✔️ Zabudowa w obudowach instalacyjnych: konstrukcja Open Frame pozwala zamontować moduł wewnątrz wybranej obudowy.

✔️ Obudowy serii ABOX: moduł można wygodnie montować w dedykowanych obudowach z otworowaniem systemowym 10,8 mm.

✔️ Montaż na blachach montażowych: kompatybilny rozstaw otworów umożliwia pionowy lub poziomy montaż na otworowanej części blachy.

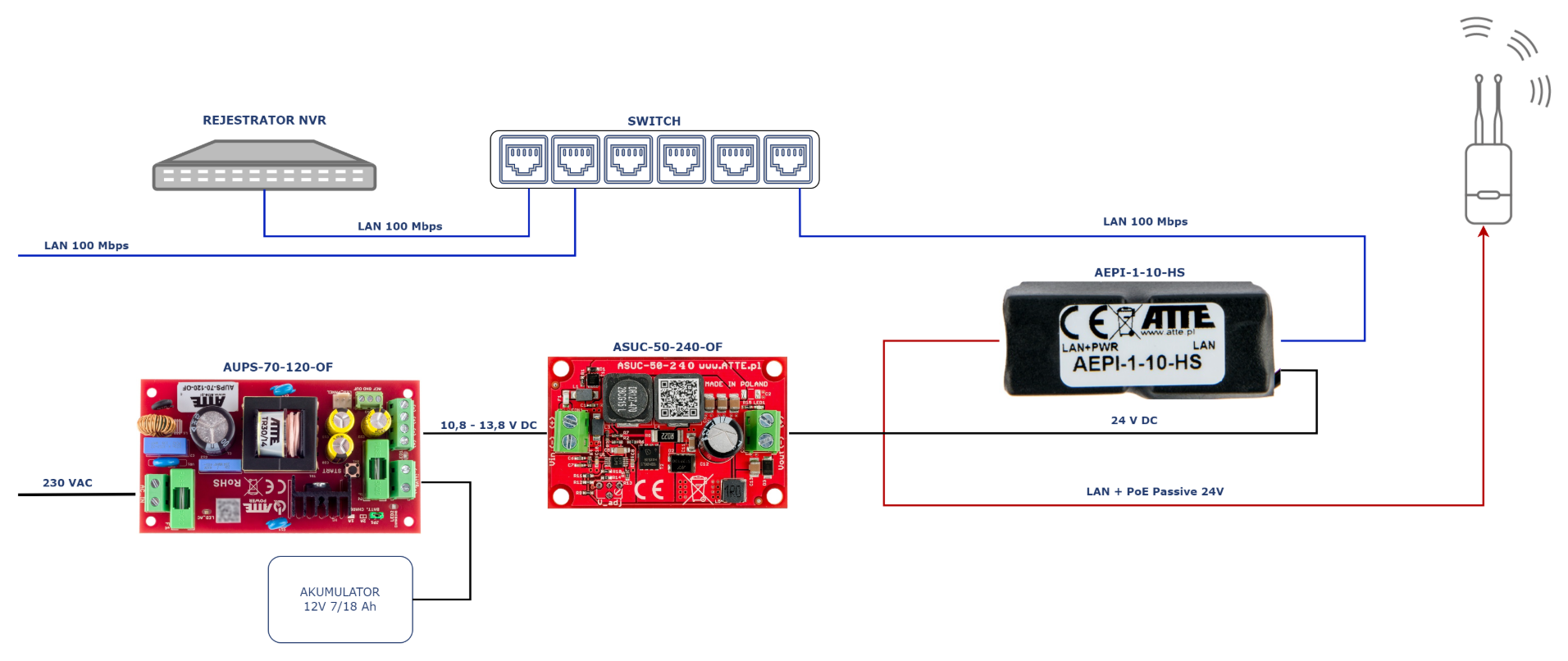

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 24 VDC ±2%
• moc wyjściowa: 50 W @ 12 V
• sprawność: 93% @ Vin = 12 V, Pout = 50 W

Parametry wejściowe:

• napięcie zasilania: 10–30 VDC
• prąd jałowy przetwornicy: 27 mA @ 12 V

Sygnalizacja:

• dioda LED sygnalizująca obecność napięcia wyjściowego

Pozostałe:

• konstrukcja obudowy: brak – moduł do zabudowy
• montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• temperatura pracy: od -25°C do +50°C
• wymiary: 40 × 61 × 16 mm
• waga: 0,03 kg

• Przetwornica DC/DC ASUC-50-240-OF - 1 szt.
• Akcesoria montażowe.
