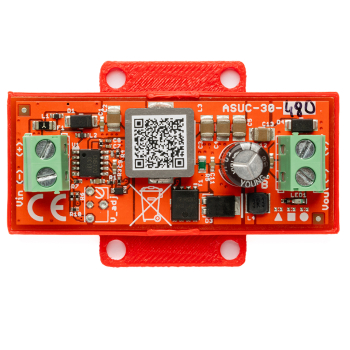

Przetwornica ATTE ASUC-30-480-OF podnosząca napięcie do 48V

ASUC-30-480-OF to nieizolowana przetwornica DC/DC podnosząca napięcie z zakresu 10–30 VDC do stałego 48 VDC. Umożliwia uzyskanie zasilania PoE 48 VDC z instalacji 12 VDC lub 24 VDC, na przykład z zasilacza buforowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Podnoszenie napięcia DC/DC: przetwornica zwiększa napięcie wejściowe 10–30 VDC do ustalonego napięcia wyjściowego 48 VDC.

✔️ Stałe napięcie wyjściowe 48 VDC: moduł zapewnia zasilanie dla kompatybilnych urządzeń wymagających napięcia 48 VDC.

✔️ Moc wyjściowa 30 W: urządzenie pozwala zasilać odbiorniki o poborze mocy do 30 W.

✔️ Szeroki zakres napięcia wejściowego: praca w zakresie 10–30 VDC ułatwia zastosowanie modułu w różnych układach zasilania.

✔️ Zasilanie PoE 48 VDC: przetwornica może wytwarzać napięcie 48 VDC z instalacji 12 VDC lub 24 VDC.

✔️ Praca z zasilaczem buforowym: moduł może podnosić napięcie pochodzące z zasilacza buforowego do poziomu wymaganego przez urządzenia PoE.

✔️ Wysoka sprawność pracy: ogranicza nagrzewanie modułu podczas pracy, co ułatwia jego zabudowę w obudowie.

✔️ Odporność na odwrotną polaryzację: zabezpieczenie pomaga chronić przetwornicę w przypadku błędnego podłączenia zasilania.

✔️ Moduł do zabudowy: konstrukcja Open Frame pozwala umieścić urządzenie w wybranej obudowie.

✔️ Podstawka i taśma montażowa w zestawie: dołączone elementy ułatwiają zamocowanie modułu mimo braku systemowych otworów montażowych w rastrze 10,8 mm.


Zastosowania:

✔️ Zasilanie PoE 48 VDC: przetwornica może wytwarzać napięcie 48 VDC z instalacji 12 VDC lub 24 VDC.

✔️ Praca z zasilaczem buforowym: moduł sprawdza się przy podnoszeniu napięcia z zasilacza buforowego do poziomu wymaganego przez urządzenia PoE.

✔️ Zasilanie urządzeń 48 VDC: przetwornica umożliwia podłączenie kompatybilnych odbiorników wymagających stałego napięcia 48 VDC.

✔️ Instalacje z szerokim zakresem napięcia wejściowego: praca w zakresie 10–30 VDC pozwala zastosować moduł w różnych układach zasilania.

✔️ Zabudowa w obudowie instalacyjnej: konstrukcja Open Frame umożliwia umieszczenie przetwornicy w wybranej obudowie.

✔️ Montaż w ograniczonej przestrzeni: niewielkie wymiary modułu ułatwiają instalację tam, gdzie dostępne miejsce jest ograniczone.

✔️ Montaż z użyciem podstawki i taśmy: dołączona podstawka z tworzywa oraz taśma samoprzylepna ułatwiają zamocowanie modułu w obudowie.

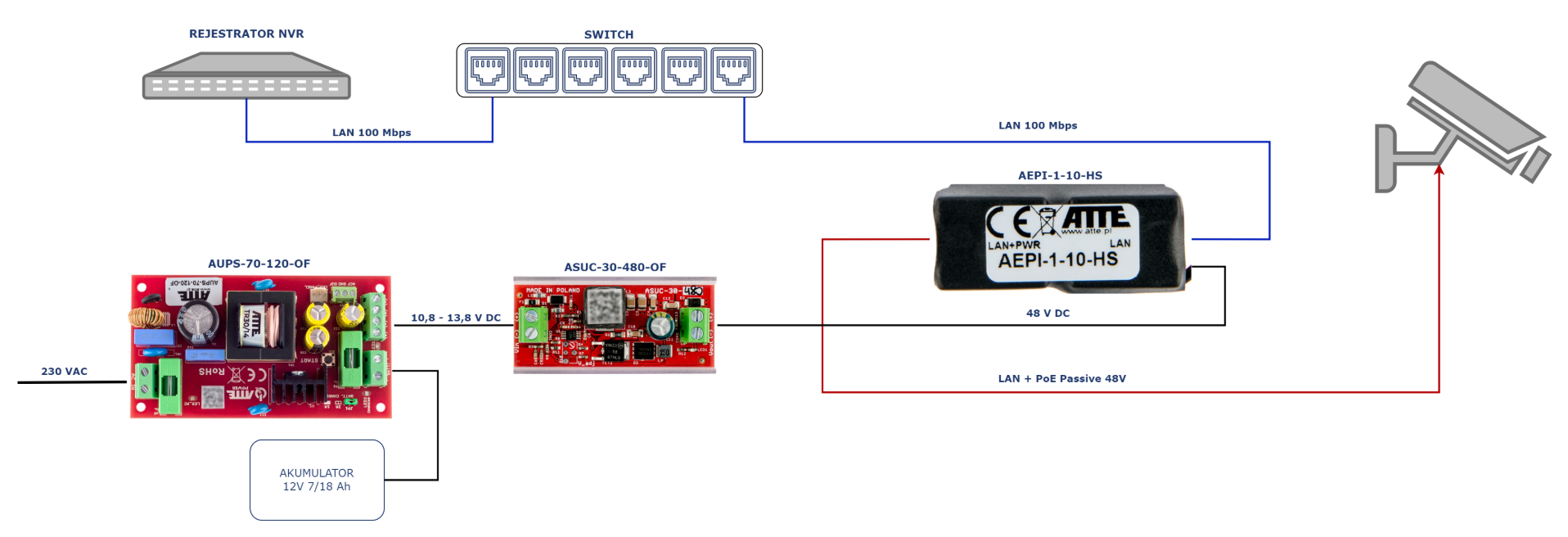

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 48 VDC +/-3%
• moc wyjściowa: 30 W @12V

Parametry wejściowe:

• napięcie zasilania: 10–30 VDC
• prąd jałowy przetwornicy: 18 mA @12V

Sprawność:

• 90% @Vin=12 V, Pout=25 W

Sygnalizacja:

LED1 – obecność napięcia wyjściowego

Pozostałe:

• konstrukcja obudowy: brak – moduł do zabudowy
• montaż: taśma samoprzylepna
• temperatura pracy: od -25°C do +50°C
• wymiary: 25 × 60 × 16 mm
• waga: 0,02 kg

• Przetwornica DC/DC ASUC-30-480-OF - 1 szt.
• akcesoria montażowe.
