• 4 żyły (połączenie monitora - brak w zestawie - z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 4 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• odcisk palca - proste i wygodne wejście do obiektu za pomocą odcisku palca,
• monitor wewnętrzny (brak w zestawie) – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon (po uprzednim podłączeniu kasety do monitora, brak w zestawie).

Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora (brak w zestawie)
3. monitor (brak w zestawie)
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. rozbudowa o kolejne monitory (brak w zestawie)

Podstawowe funkcje panelu

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: diody IR (podczerwień) - zapewniające dobrą widoczność po zmroku

Funkcje dodatkowe

• wbudowany czytnik odcisków palca (obsługa do 496 odcisków)
• zalecane trzykrotne dodanie każdego odcisku palca dla zwiększenia skuteczności rozpoznawania
• wbudowany czytnik zbliżeniowy RFID Mifare 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• podświetlana tabliczka identyfikacyjna
• wysoka odporność na warunki atmosferyczne – klasa szczelności IP65
• programowanie za pomocą dedykowanego pilota (w zestawie)
• montaż podtynkowy

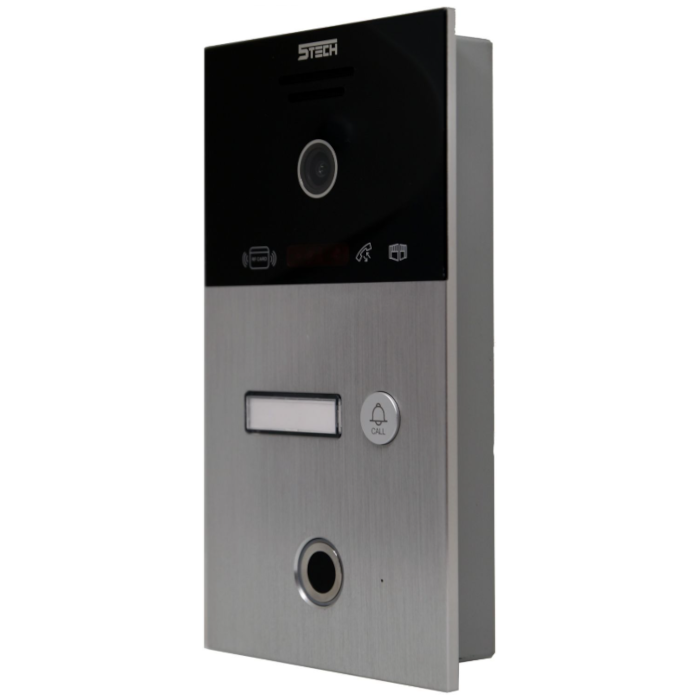

1. Obiektyw kamery
2. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
3. Miejsce na nazwisko
4. Czytnik linii papilarnych
5. Przycisk wywołania
6. Mikrofon

• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: diody IR (podczerwień)
• wbudowany czytnik odcisków palca - max 496 odcisków
• wbudowany czytnik zbliżeniowy w standardzie Mifare 13.56 MHz – max 200 tagów
• obudowa: aluminium / ABS
• stopień ochrony: IP65
• montaż podtynkowy
• temperatura pracy: -30°C ...+50°C
• wymiary: 115 x 210 mm
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór mocy: 0,4W (czuwanie), 0,95W (praca)

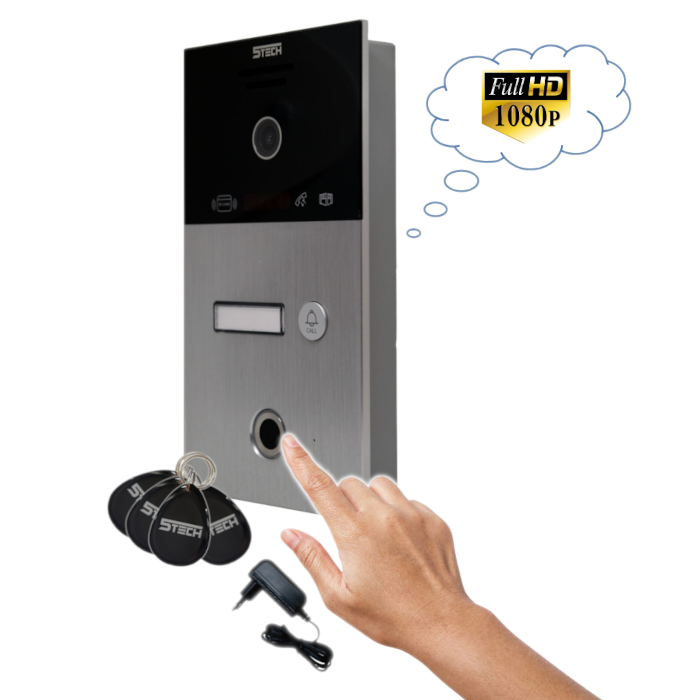

• ​panel bramowy 5TECH 84253 - 1 szt;
• zasilacz sieciowy 15VDC - 1 szt;
• brelok zbliżeniowy RFID - 4 szt;
• pilot do programowania - 1 szt;
• obudowa do montażu podtynkowego - 1 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
