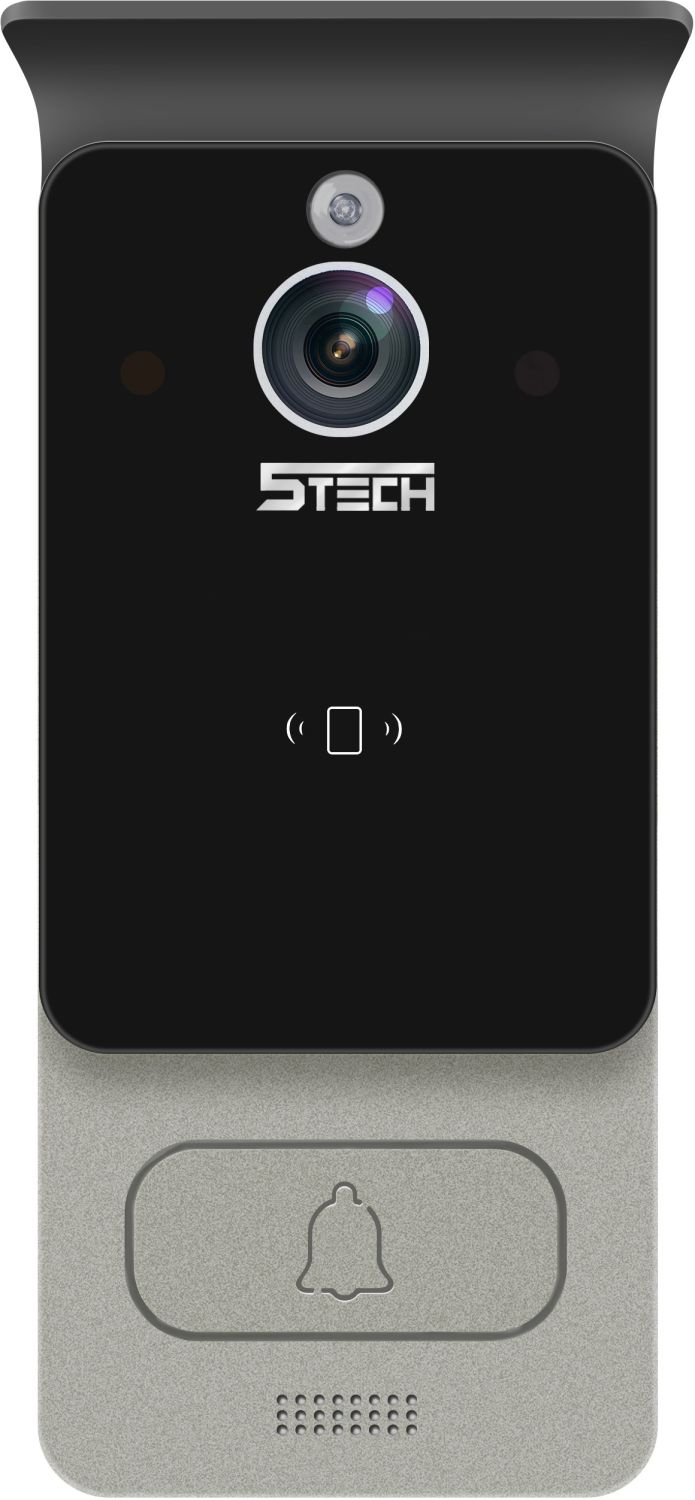

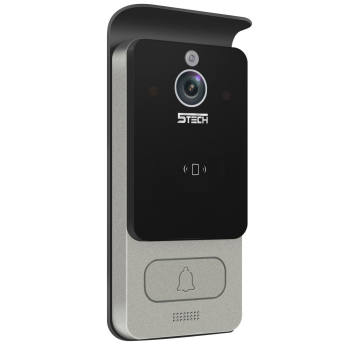

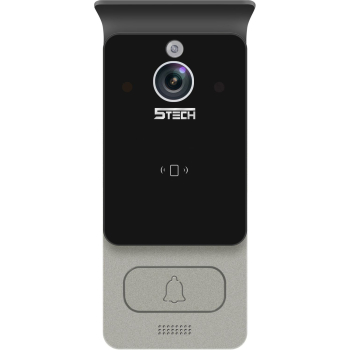

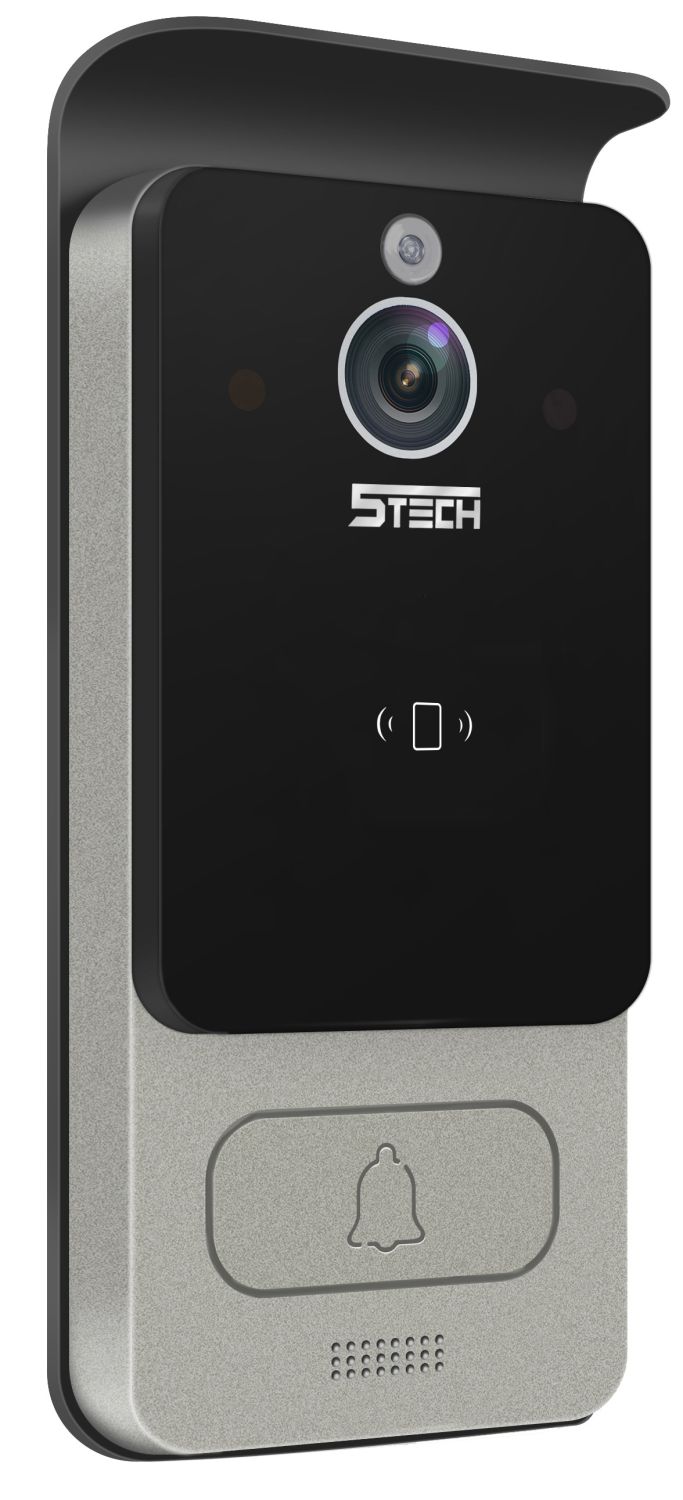

Stacja zewnętrzna 5TECH 82228C FHD dwużyłowa

Sterowanie elektrozaczepem i napędem bramy

• brelok lub karta zbliżeniowa – wygodne otwieranie wejścia za pomocą czytnika RFID MIFARE 13,56 MHz,
• monitor wewnętrzny (brak w zestawie) – umożliwia sterowanie elektrozaczepem furtki oraz napędem bramy,
• niezależnie zaprogramowane breloki – wybrane tagi mogą służyć do otwierania furtki, natomiast pozostałe do sterowania bramą wjazdową.

Dwużyłowy system 5TECH TWIN

Stacja 5TECH 82228C współpracuje z monitorami należącymi do dwużyłowej serii TWIN. Połączenie pomiędzy monitorem a panelem zewnętrznym wymaga zastosowania tylko dwóch żył.

Takie rozwiązanie upraszcza wykonanie instalacji i sprawdza się szczególnie tam, gdzie dostępna jest ograniczona liczba przewodów.

Przykładowy schemat podłączenia zestawu:

1. monitor nr 1 – brak w zestawie,
2. monitor nr 2 – brak w zestawie,
3. przycisk wyjścia furtki – brak w zestawie,
4. przycisk wyjścia bramy – brak w zestawie,
5. elektrozaczep niskoprądowy, maksymalnie 300 mA – brak w zestawie,
6. automat sterowania bramą – brak w zestawie,
7. stacja zewnętrzna,
8. B1 / B1 – wejście i wyjście magistrali monitora,
9. NO / COM / NC – podłączenie elektrozaczepu,
10. NO / COM / NC – podłączenie napędu bramy,
11. +12 V / GND – zasilanie elektrozaczepu,
12. K1 / K2 / GND – podłączenie przycisków wyjścia,
13. DRZWI 1 – ustawienie pierwszej stacji zewnętrznej,
14. DRZWI 2 – ustawienie drugiej stacji zewnętrznej, jeśli w instalacji znajdują się dwa panele.

Podstawowe funkcje panelu

• cyfrowy system dwużyłowy,
• współpraca z monitorami 5TECH z serii TWIN,
• rozdzielczość kamery: 2 Mpx, 1080p Full HD,
• obiektyw: 1,9 mm,

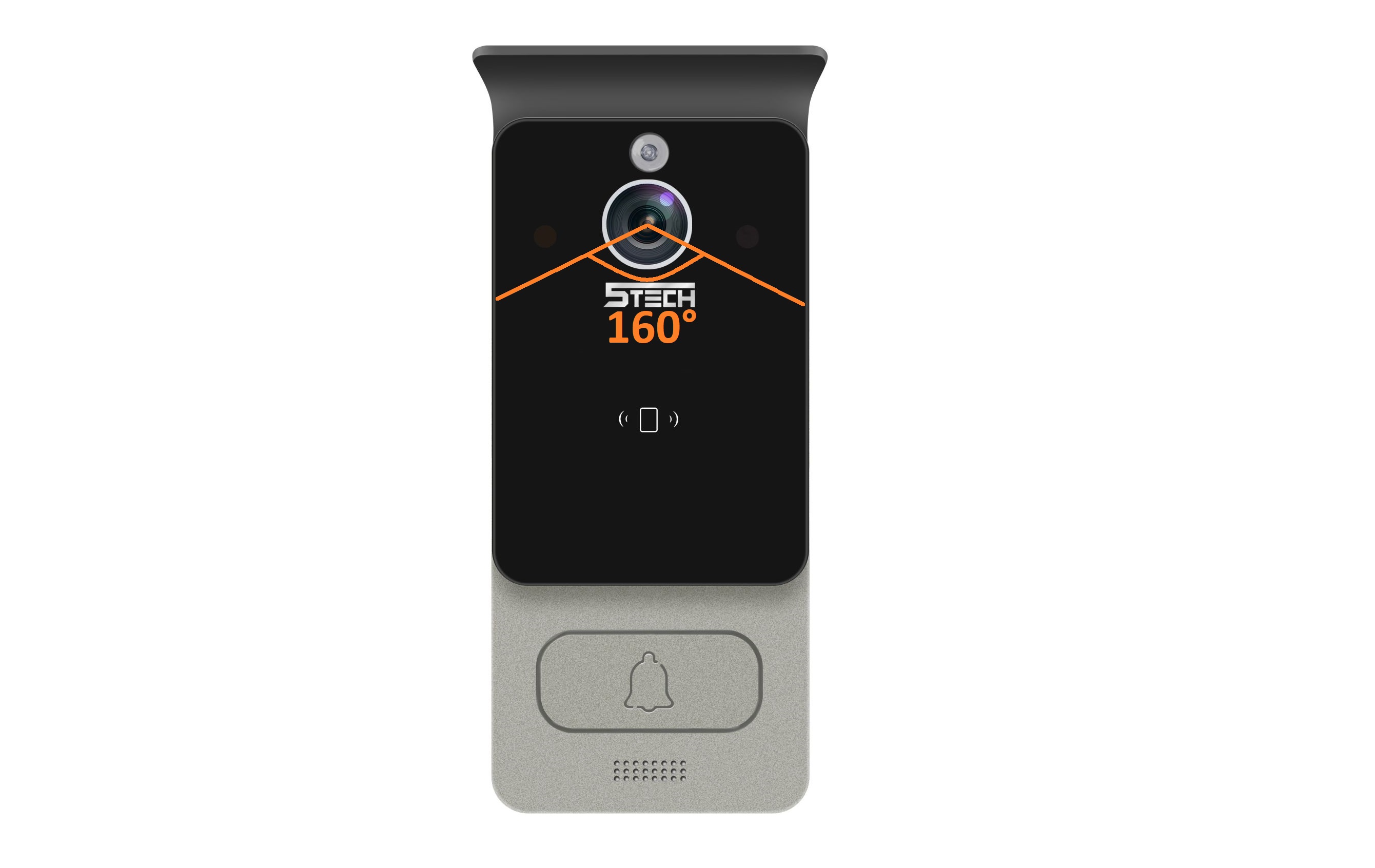

• szeroki kąt widzenia: 160°,
• podświetlenie nocne: diody IR,
• podświetlany przycisk wywołania,
• wbudowany czytnik kart i breloków zbliżeniowych,
• sterowanie elektrozaczepem furtki oraz napędem bramy,
• montaż natynkowy.

Czytnik kart i breloków zbliżeniowych

Wbudowany czytnik pracuje w standardzie MIFARE 13,56 MHz i umożliwia zapisanie maksymalnie 200 kart lub breloków zbliżeniowych.

Panel pozwala niezależnie przypisać breloki do sterowania furtką albo bramą wjazdową. Dzięki temu jeden tag może otwierać furtkę, natomiast inny uruchamiać napęd bramy.

Programowanie kart i breloków odbywa się z poziomu współpracującego monitora 5TECH z serii TWIN.

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz,
• obsługa maksymalnie 200 tagów,
• cztery breloki zbliżeniowe w zestawie,
• niezależne otwieranie furtki i bramy za pomocą breloków,
• programowanie z poziomu monitora,
• podświetlany przycisk dzwonka,
• białe podświetlenie przycisku wywołania,
• podświetlenie nocne za pomocą diod IR,
• odporna obudowa wykonana z aluminium i tworzywa ABS.

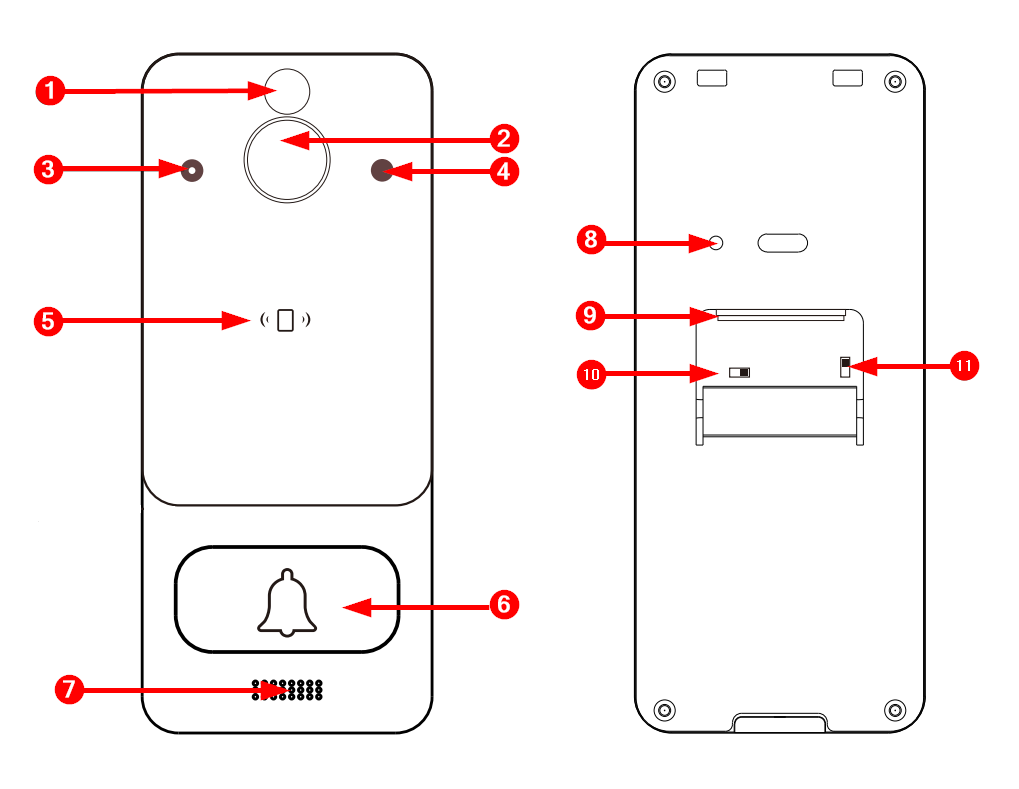

1. diody podczerwieni IR,
2. kamera,
3. mikrofon,
4. fotorezystor,
5. czytnik kart i breloków zbliżeniowych MIFARE 13,56 MHz,
6. przycisk wywołania,
7. głośnik,
8. regulacja głośności,
9. złącze instalacyjne,
10. przełącznik DRZWI 1 / DRZWI 2,
11. przełącznik napięcia elektrozaczepu 12 V / 20 V.

Montaż natynkowy

Stacja 5TECH 82228C jest przeznaczona do montażu natynkowego. Smukła obudowa o głębokości zaledwie 20 mm pozwala estetycznie zamontować urządzenie na powierzchni słupka, muru lub elewacji.

W komplecie znajdują się przewody oraz elementy montażowe potrzebne do prawidłowego zamocowania panelu.


Specyfikacja techniczna

• model: 5TECH 82228C FHD,
• rodzaj systemu: cyfrowy, dwużyłowy,
• kompatybilność: monitory 5TECH z serii TWIN,
• rozdzielczość kamery: 2 Mpx, 1080p Full HD,
• obiektyw: 1,9 mm,
• szeroki kąt widzenia: 160°,
• podświetlenie nocne: diody LED IR,
• czytnik zbliżeniowy: MIFARE 13,56 MHz,
• maksymalna liczba obsługiwanych tagów: 200,
• otwieranie furtki i bramy za pomocą niezależnych breloków,
• programowanie: z poziomu monitora,
• podświetlany przycisk dzwonka,
• kolor podświetlenia przycisku: biały,
• obudowa: aluminium / ABS,
• klasa szczelności: IP65,
• sposób montażu: natynkowy,
• temperatura pracy: -30°C... +55°C,
• pobór mocy: 0,15W (w trybie czuwania), 1,5W (podczas pracy)

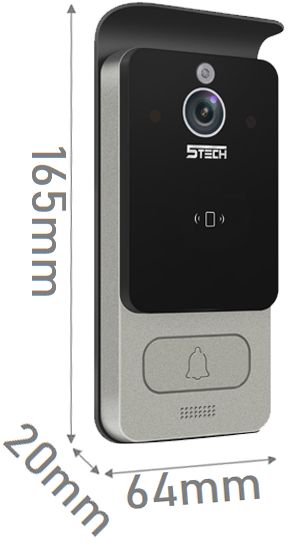

• wymiary: 64 × 165 × 20 mm.

W zestawie

• stacja bramowa 5TECH 82228C FHD – 1 szt.,
• brelok zbliżeniowy RFID MIFARE 13,56 MHz – 4 szt.,
• przewody montażowe,
• zestaw akcesoriów montażowych,
• instrukcja obsługi.
