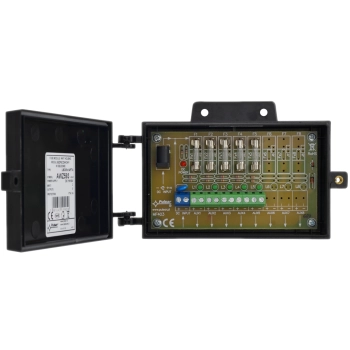

Moduł bezpiecznikowy Pulsar AWZ593 przeznaczony jest do
rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu
10V ÷ 30V DC. Posiada
2 wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz
5 niezależnie zabezpieczonych bezpiecznikami topikowymi 1A wyjść zasilania AUX1 ÷ AUX5. Zadziałanie bezpiecznika sygnalizowane jest przez
zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest
warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.
Specyfikacja techniczna:
- ilość wejść zasilania 2: gniazdo DC 5,5/2,1 lub złącze śrubowe
- ilość wyjść zasilania 5 (zaciski AUX)
- zabezpieczenia: przeciwzwarciowe SCP (5x 1A), przeciążeniowe OLP (5x 1A), przepięciowe (warystor)
- sygnalizacja optyczna:
- dioda LED czerwona (obecność napięcia zasilania DC),
- diody LED zielone L1 ÷ L5 (stan wyjść AUX1 ÷ AUX5)
- temperatura pracy: -10°C ... +40°C
- złącza:
- wyjścia zasilania - złącza śrubowe Ф0,51÷2,05 (AWG 24-12)
- wejścia zasilania - gniazdo DC 5,5/2,1, złącze śrubowe Ф0,51÷2,05 (AWG 24-12)
- przekrój przewodu: max. 2mm2
- mocowanie: wkręty montażowe x2 (otwory Ø4mm)
- zasilanie: 10÷30VDC
- pobór prądu: 5 mA ÷ 50 mA @ UIN = 10 V ÷ 30 V DC
- wymiary: 126 x 78+16 x 42 mm
- waga netto: 0,16 kg
W zestawie:
- moduł bezpiecznikowy z obudową i bezpiecznikami (5x1A) Pulsar AWZ593 - 1 szt;
- instrukcja.
