MODUŁ BEZPIECZNIKOWY PULSAR AWZ536 5x0,5A PTC/TOPIC
Dostępność: Dostępność 24h.
Czas wysyłki: 24 godziny
Koszt wysyłki: od 12,99 zł
Numer katalogowy: 13275
Kod EAN: 5906881446669
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Do pobrania (1)

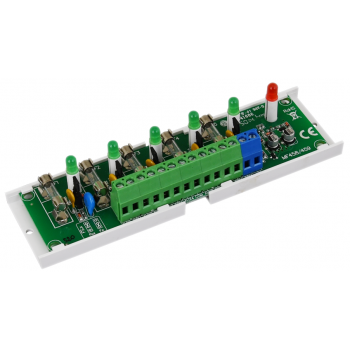

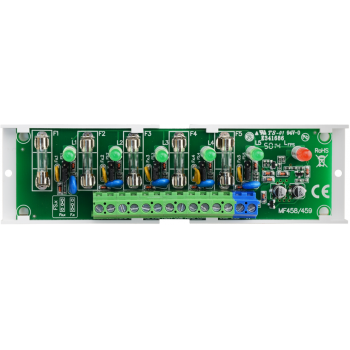

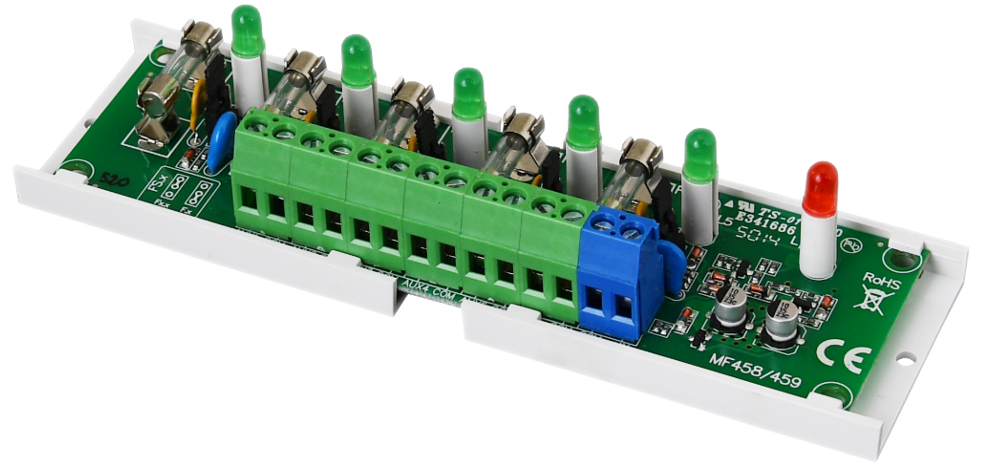

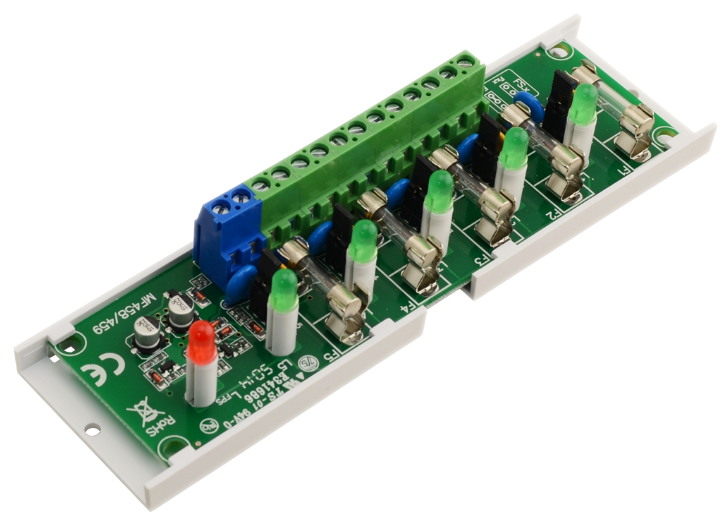

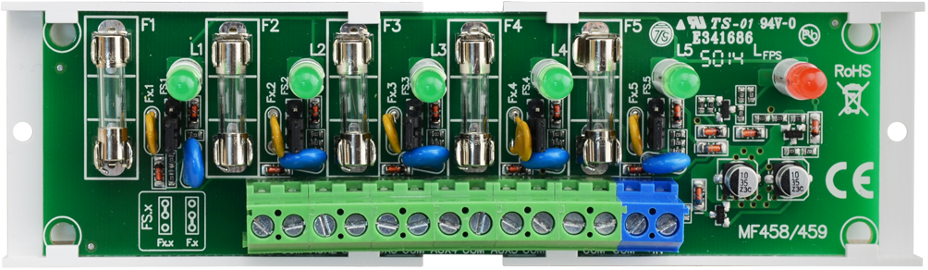

Moduł bezpiecznikowy AWZ536 przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu: 10V÷ 30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Posiada wejście IN (do podłączenia zasilania) oraz 5 niezależnie zabezpieczonych wyjść zasilania AUX1-AUX5. Każde z wyjść wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP) w postaci bezpiecznika topikowego F 0,5A lub bezpiecznika polimerowego PTC 0,5A (możliwość założenia bezpieczników 1A - brak w zestawie) oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez 5 diod LED L1÷L5. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LED LFPS. Wyjście FPS może służyć do zdalnej kontroli stanu modułu np. zewnętrzna sygnalizacja optyczna.
Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2 .
Cechy produktu:
Specyfikacja techniczna:
W zestawie:
Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2 .
Cechy produktu:
- wyjście zasilania: 5x0,5A – PTC/TOPIC; (5x1A- TOPIC - brak w zestawie)
- przekrój przewodu: max. 2,5 mm2
- ilość wejść/wyjść: 1/5
- zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- przepięciowe
- sygnalizacja optyczna LED
- wybór zabezpieczenia wyjścia zworką (bezpiecznik topikowy lub polimerowy)
- wyjścia techniczne typu OC: FPS - awaria bezpiecznika lub awaria zasilania AC/DC
- zasilanie: 10÷30VDC / 10÷24VAC
Specyfikacja techniczna:
- ilość wejść zasilania: 1 (zacisk IN) – przewód 2,5mm2 max.
- ilość wyjść zasilania: 5 (zaciski AUX) – przewód 2,5mm2 max.
- zabezpieczenia:
- przecizwarciowe SCP i przeciążeniowe OLP: 5x F 0,5A bezpiecznik topikowy lub PTC 0,5A (możliwość założenia bezpieczników 1A, brak w zestawie)
- przepięciowe: warystory
- sygnalizacja optyczna: diody LED zielone L1 ÷ L5 (stan wyjść AUX1÷AUX5), dioda LED czerwona LFPS (sygnalizująca awarie)
- bezpieczniki F1÷F5: F 0,5A lub PTC 0,5A
- warunki pracy: II kl. środowiskowa, -10 st. C ... +50 st. C
- montaż: listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory Ø3 mm)
- złącza:
- wejścia/wyjścia zasilania, wyjście techniczne: Ф0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm2
- napięcie zasilania: 10V ÷ 30V DC (+/-2%) lub 10V ÷ 24V AC (+/-2%)
- napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
- pobór prądu:
- 6mA ÷ 41mA @ Uin=10 ÷ 30V DC
- 10mA ÷ 32 mA @ Uin=10 ÷ 24V AC
- wymiary: 150 x 43 x 30 mm
- waga: 0,09 g (netto)
W zestawie:
- moduł bezpiecznikowy Pulsar AWZ536 - 1 szt;
- instrukcja.
