MODUŁ BEZPIECZNIKOWY PULSAR AWZ588
Dostępność: Dostępność 24h.
Koszt wysyłki: od 12,99 zł
Numer katalogowy: 9044
Kod EAN: 5901643197247
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Do pobrania (1)

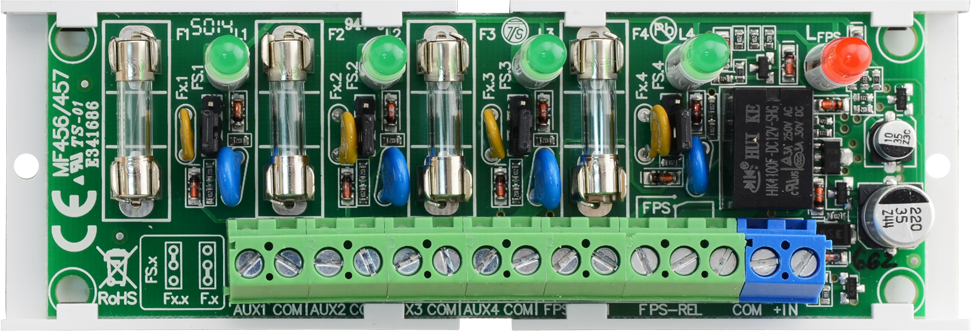

Moduł bezpiecznikowy Pulsar AWZ588 przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych, wymagających napięcia z zakresu 10V÷30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Posiada wejście IN do podłączenia zasilania oraz 4 niezależnie zabezpieczone wyjścia zasilania AUX1÷AUX4. Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe SCP (w postaci bezpiecznika topikowego F0,5A lub bezpiecznika polimerowego PTC 0,5A) oraz zabezpieczenie przepięciowe (warystory).
Stan wyjść sygnalizowany jest poprzez 4 diody LED L1÷L4. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LED LFPS oraz następuje przełączenie styków przekaźnika. Wyjście FPS może służyć do zdalnej kontroli stanu modułu (np. zewnętrzna sygnalizacja optyczna).
Schemat elektryczny:
W zestawie:
Stan wyjść sygnalizowany jest poprzez 4 diody LED L1÷L4. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LED LFPS oraz następuje przełączenie styków przekaźnika. Wyjście FPS może służyć do zdalnej kontroli stanu modułu (np. zewnętrzna sygnalizacja optyczna).
Schemat elektryczny:
- ilość wejść zasilania: 1 (zaciski IN) – przewód 2,5mm2 max.
- ilość wyjść zasilania: 4 (zaciski AUX) – przewód 2,5mm2 max.
- zabezpieczenia:
- przeciwzwarciowe SCP (4x F 0,5A lub PTC 0,5A - możliwość założenia bezpieczników 1A, brak w zestawie),
- przepięciowe (warystory),
- przeciążeniowe OLP
- sygnalizacja optyczna:
- diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4
- dioda LED czerwona LFPS sygnalizująca awarie
- bezpieczniki F1÷F4: F 0,5A lub PTC 0,5A
- warunki pracy: II kl. środowiskowa, -10 st. C ... +50 st. C
- montaż: listwa montażowa z taśmą przylepną, wkręty montażowe x2 (otwory Ø3 mm)
- złącza wejścia/wyjścia zasilania, wyjścia techniczne: Ф0,51÷2,05 (AWG 24-12) 0,5 ÷ 2,5mm2
- napięcie zasilania: 10V÷30V DC, 10V÷24V AC
- napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
- pobór prądu:
- 15mA÷ 42 mA @ Uin=10 ÷ 30V DC
- 37mA÷ 42 mA @ Uin=10 ÷ 24V AC
- wymiary: 125 x 43 x 32 mm
- waga: 0,08 g (netto)
W zestawie:
- moduł bezpiecznikowy Pulsar AWZ588 - 1 szt;
- bezpieczniki F0,5A;
- instrukcja.
