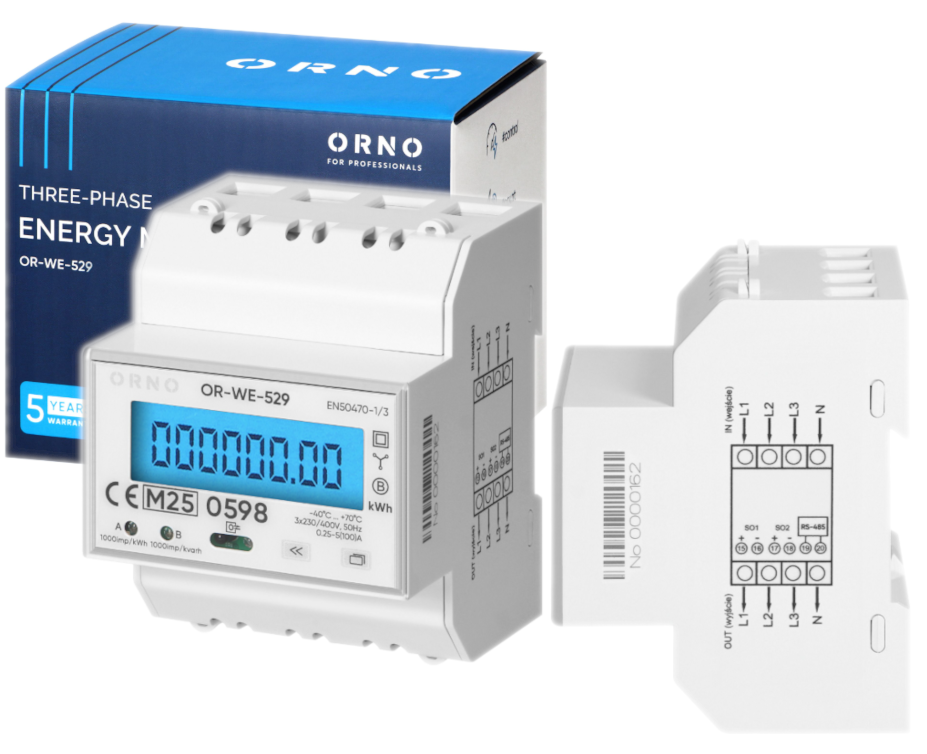

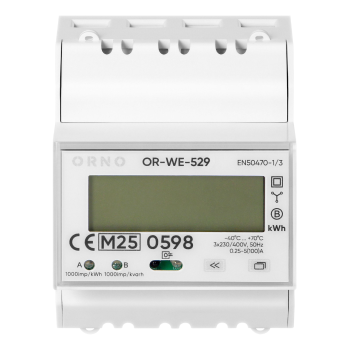

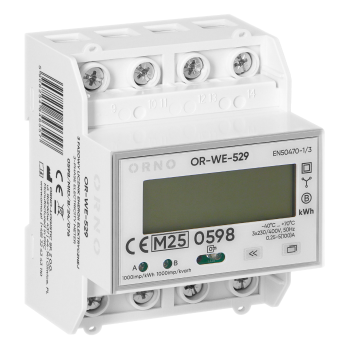

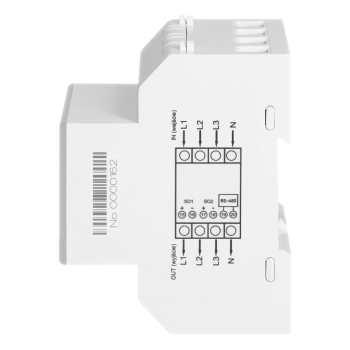

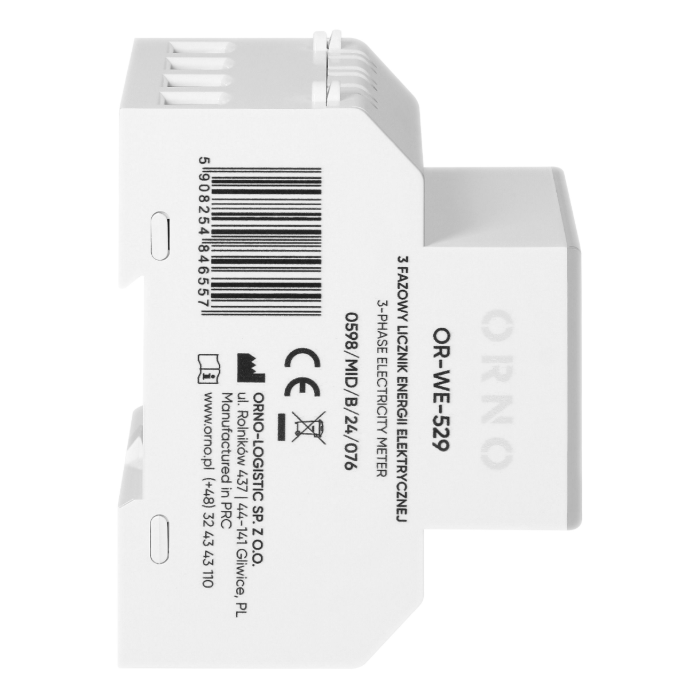

LICZNIK ENERGII 3-FAZOWY ORNO OR-WE-529 100A RS485 MID PV-Ready 4 MODUŁY

Na czym polega jego działanie?

Szerokie zastosowania, dokładny pomiar

• układ trójfazowy, czteroprzewodowy, bez przekładników prądowych (pomiar bezpośredni)

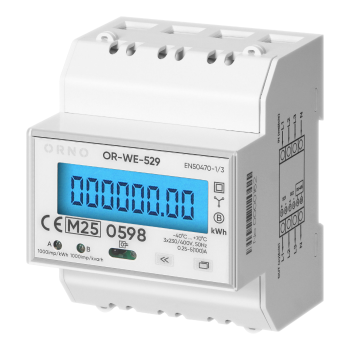

• podświetlany wyśwletlacz LCD (6+2 cyfry), czytelny odczyt w słabym świetle
• prąd minimalny: 0,25A
• prąd rozruchowy: 0,02A
• prąd maksymalny: 100A
• rejestracja energii czynnej pobranej i oddanej, wygodna kontrola przepływu w obu kierunkach
• sygnalizacja LED z sumowania impulsów z 3 faz
• protokół RS485, Modbus-RTU

Kompaktowa obudowa, prosty montaż

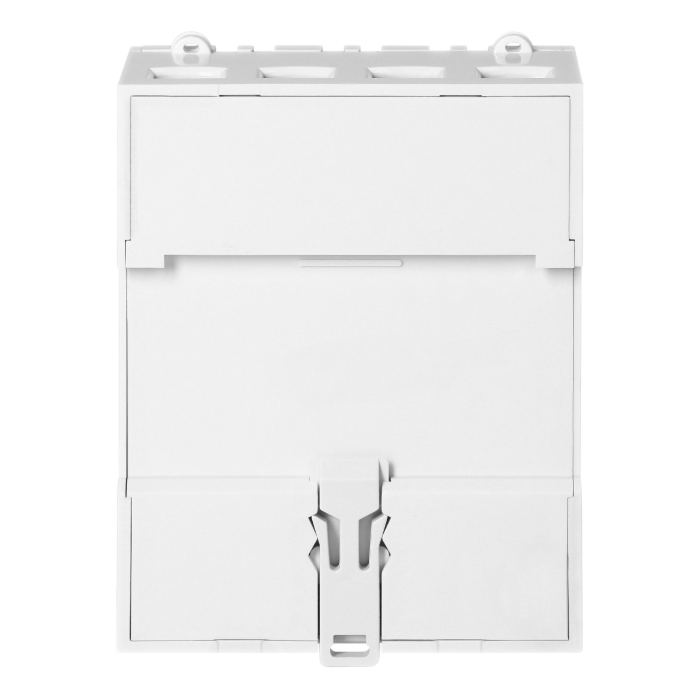

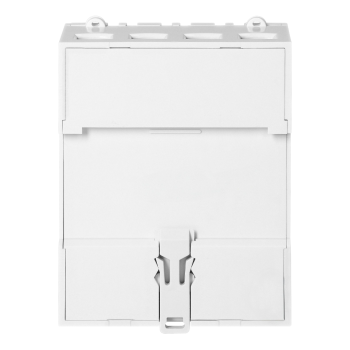

• montaż na szynie DIN TH-35mm (szerokość 3 modułów DIN) - łatwa instalacja w standardowych rozdzielnicach
• max. przekrój przewodów przyłączeniowych: 35 mm²

Zgodność z normami

• spełniane normy: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006, EN 50470-3:2006
• zgodność z MID 2014/32/EU - możliwość używania w przestrzeniach komercyjnych, gdzie wymagane są urządzenia certyfikowane, stosowane do rozliczeń.

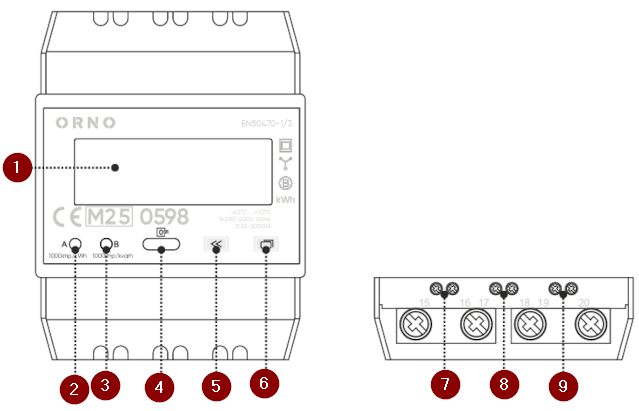

Legenda:

1. Wyświetlacz LCD
2. Wskaźnik impulsu dla energii czynnej
3. Wskaźnik impulsu dla energii biernej
4. Komunikacja w podczerwieni
5. Przycisk do przewijania stron w lewo i przełączania trybu wyświetlania menu (przytrzymanie 3 sek.)
6. Przycisk do przewijania stron w prawo, zatwierdzania / wchodzenia do ustawień (przytrzymanie 3 sek.)
7. Wyjście impulsowe SO1 dla energii czynnej
8. Wyjście impulsowe SO2 dla energii biernej
9. Wyjście RS485

Podłączenie licznika

• wyświetlacz: LCD 6+2 = 123456.12  (niebieskie podświetlenie)
• klasa dokładności: 1
• szerokość impulsu: 90ms (modulowany)
• napięcie wyjścia impulsowego: 12-27V DC
• prąd wyjścia impulsowego: ≤27mA
• stała licznika: 1000imp/kWh
• wyjście impulsowe S0 typu otwarty kolektor
• moc czynna pobierana i odbierana
• port IR
• protokół RS485, Modbus-RTU
• temperatura pracy: -40°C ...+70°C
• wilgotność: max. ≤95%
• stopień ochrony: IP51
• materiał: PBT / PC
• max. przekrój przewodów przyłączeniowych: 35mm2
• montaż na szynie DIN TH-35 (szerokość 4 modułów)
• podtrzymanie pamięci: bateria Li-Ion
• prąd bazowy (Ib): 5A
• prąd minimalny (lmin): 0,25A
• prąd rozruchowy (Ist): 0,02A
• prąd maksymalny (Imax): 100A
• napięcie znamionowe: 3x230/400V~
• częstotliwość: 50Hz
• pobór własny licznika: <12VA <1W

• Prąd bazowy (5A): wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru
• Prąd maksymalny (100A) - stałe, maksymalne obciążenie licznika (podawane dla 1 fazy)
• Prąd minimalny (0,25A) - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą
• Prąd rozruchowy (0,02A) - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje

• licznik 3-fazowy Orno OR-WE-529 – 1 szt;
• instrukcja.
