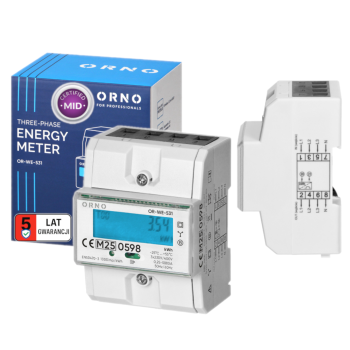

Orno OR-WE-531

LICZNIK ENERGII 3-FAZOWY ORNO OR-WE-531 80A MID

Orno

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 23371

Kod EAN: 5908254847844

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 149,35 zł

Cena netto: 121,42 zł

Cena katalogowa: 222,88 zł

Oszczędzasz: 73,53 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:
-+
szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Do pobrania (2)
Nowoczesny, trójfazowy licznik Orno OR-WE-531 przeznaczony jest do dokładnego monitorowania zużycia energii w układach o napięciu znamionowym 3x230V lub 400V napięcia zmiennego i częstotliwości 50Hz. Mierzy energię czynną, pobraną i oddaną.

✨ Niski próg pomiaru 0,25A gwarantuje wysoką czułość przy małych obciążeniach, a prąd rozruchowy 0,02A pozwala rejestrować nawet bardzo niewielkie pobory.

✨ Podświetlany, cyfrowy wyświetlacz LCD (6+2 cyfry) ułatwia odczyt w słabym oświetleniu. Urządzenie oferuje także kasowanie podlicznika energii czynnej, przydatne przy okresowych resetach pomiarów.

✨ Sprawdzi się jako licznik główny lub podlicznik w domach, obiektach komercyjnych i przemysłowych.


Na czym polega jego działanie?

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie pokazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z 3 faz sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną a jej wartość wskazywana jest przez wyświetlacz LCD (6+2).


Szerokie zastosowania, dokładny pomiar

  • układ trójfazowy, czteroprzewodowy, bez przekładników prądowych (pomiar bezpośredni)
  • prąd minimalny: 0,25A
  • prąd rozruchowy: 0,02A
  • prąd maksymalny: 80A
  • rejestracja energii czynnej pobranej i oddanej, wygodna kontrola przepływu w obu kierunkach
  • sygnalizacja LED z sumowania impulsów z 3 faz

Czytelny wyświetlacz, sprawna komunikacja

  • podświetlany wyśwletlacz LCD (6+2 cyfry), czytelny odczyt w słabym świetle
  • funkcja kasowania podlicznika energii czynnej, szybkie zerowanie okresowe
  • możliwość wyświetlania do 27 parametrów na ekranie (wymaganie użycie głowicy OR-WE-518, brak w zestawie - do komunikacji na linii licznik - komputer)
  • obsługuje protokół IR zgodny z EN 62056-21
  • szybkość transmisji danych (Baud rate): 300, 600, 1200, 2400, 4800, 9600, 19200 Bit/sek.

Kompaktowa obudowa, prosty montaż

  • montaż na szynie DIN TH-35mm - łatwa instalacja w standardowych rozdzielnicach
  • wymiary obudowy: 76 x 100 x 65 mm - mieści się w standardzie 4,3 modułów DIN
  • max. przekrój przewodów przyłączeniowych: 35 mm²

Zgodność z normami

  • spełniane normy: IEC 62056-21 (IEC1107), EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015.
  • zgodność z MID 2014/32/EU - możliwość używania w przestrzeniach komercyjnych, gdzie wymagane są urządzenia certyfikowane, stosowane do rozliczeń.
alt

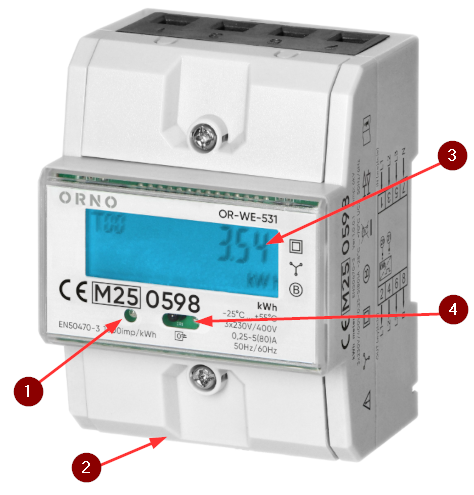

Legenda:

  1. Wskaźnik impulsu dla energii czynnej
  2. Wyjście impulsowe SO
  3. Wyświetlacz LCD
  4. Komunikacja w podczerwieni

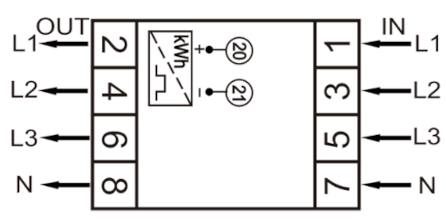

Podłączenie licznika

alt

Legenda:

N - podłączenie przewodu neutralnego
IN - wejście
OUT - wyjście
L1 - podłączenie fazy 1
L2 - podłączenie fazy 2
L3 - podłączenie fazy 3

Specyfikacja techniczna:

  • wyświetlacz: LCD 6+2 = 123456.12 (niebieskie podświetlenie)
  • klasa dokładności: 1
  • wyjście impulsowe S0 typu otwarty kolektor
  • stała licznika: 1000imp/kWh
  • szerokość impulsów: 90ms (modulowany/ modular)
  • napięcie wyjścia impulsowego: 12-27V DC
  • prąd wyjścia impulsowego: ≤27mA
  • port IR
  • temperatura pracy: -25°C ...+70°C
  • wilgotność: max. ≤95%
  • stopień ochrony: IP51
  • materiał: PBT / PC
  • max. przekrój przewodów przyłączeniowych: 35mm2
  • moment dokręcenia złącza siłowego: 2Nm
  • moment dokręcenia złącza komunikacyjnego: 0,4Nm
  • montaż na szynie DIN TH-35
  • podtrzymanie pamięci: bateria Li-Ion
  • prąd bazowy (Ib): 5A
  • prąd minimalny (lmin): 0,25A
  • prąd rozruchowy (Ist): 0,02A
  • prąd maksymalny (Imax): 80A
  • napięcie znamionowe: 3x230/400V~
  • częstotliwość: 50/60Hz
  • pobór własny licznika: <12VA <1W

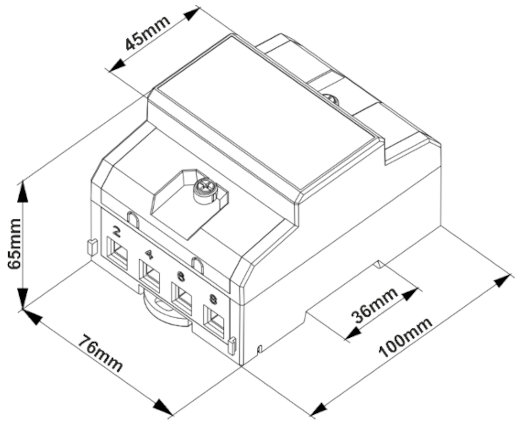

  • wymiary: 76 x 100 x 65 mm
alt
Oznaczenia:

  • Prąd bazowy (5A): wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru
  • Prąd maksymalny (80A) - stałe, maksymalne obciążenie licznika (podawane dla 1 fazy)
  • Prąd minimalny (0,25A) - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą
  • Prąd rozruchowy (0,02A) - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje

W zestawie:

  • licznik 3-fazowy Orno OR-WE-531 – 1 szt;
  • instrukcja.
