Adapter PoE Gigabit ATTE SDIP-40-120 obniżający napięcie do 12V 40W

SDIP-40-120 to gigabitowy splitter PoE z przetwornicą DC/DC, który obniża napięcie zasilania PoE do stabilizowanego 12 V. Umożliwia zasilanie urządzeń wymagających napięcia 12 V z wykorzystaniem istniejącej infrastruktury PoE, bez konieczności prowadzenia dodatkowego przewodu zasilającego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Splitter PoE z przetwornicą DC/DC: obniża napięcie z PoE do stabilizowanego 12 V, umożliwiając zasilanie kompatybilnych urządzeń.

✔️ Zasilanie z różnych standardów PoE: współpracuje ze switchami zgodnymi z IEEE 802.3af, 802.3at, 802.3bt oraz instalacjami PoE Passive 44–56 V.

✔️ Moc wyjściowa do 40 W: zapewnia zasilanie urządzeń o większym poborze mocy, takich jak rejestratory NVR, stacje bramowe wideodomofonów czy rozbudowane kamery IP z dodatkowymi akcesoriami.

✔️ Gigabitowa transmisja danych: obsługuje sieci Ethernet 10/100/1000 Mb/s, umożliwiając przesyłanie danych bez ograniczania przepustowości.

✔️ Wyjście bez PoE na porcie RJ45: port sieciowy przekazuje wyłącznie dane, natomiast napięcie 12 V dostępne jest na wyjściu śrubowym urządzenia.

✔️ Sygnalizacja stanu pracy: diody LED informują o obecności zasilania, wykrytym standardzie PoE oraz dostępnej mocy, ułatwiając kontrolę poprawności działania instalacji.

✔️ Wysoka sprawność energetyczna: sprawność przekraczająca 90% ogranicza straty energii i zmniejsza nagrzewanie się urządzenia podczas pracy.

✔️ Uniwersalne możliwości montażu: moduł można zamontować w obudowach ABOX, adapterach RACK, na płaskiej powierzchni lub na szynie DIN TH35 po zastosowaniu odpowiedniego adaptera.


Zastosowania:

✔️ Rejestratory NVR: umożliwia zasilanie rejestratorów 12 V bez konieczności doprowadzania dodatkowego przewodu zasilającego.

✔️ Kamery IP z akcesoriami: sprawdza się przy zasilaniu kamer współpracujących z oświetleniem podczerwieni, mikrofonem, głośnikiem lub sygnalizatorem.

✔️ Wideodomofony IP: pozwala zasilić stacje bramowe wraz z elektrozaczepem z wykorzystaniem istniejącej infrastruktury PoE.

✔️ Monitory systemów monitoringu: umożliwia zasilanie monitorów wymagających napięcia 12 V w instalacjach monitoringu.

✔️ Urządzenia 12 V zasilane przez PoE: pozwala zasilić urządzenia wymagające napięcia 12 V z wykorzystaniem switcha PoE zgodnego z IEEE 802.3af/at/bt lub PoE Passive.

✔️ Modernizacja istniejących instalacji PoE: umożliwia wykorzystanie infrastruktury PoE do zasilania urządzeń, które nie obsługują zasilania zgodnego ze standardem IEEE 802.3af/at.

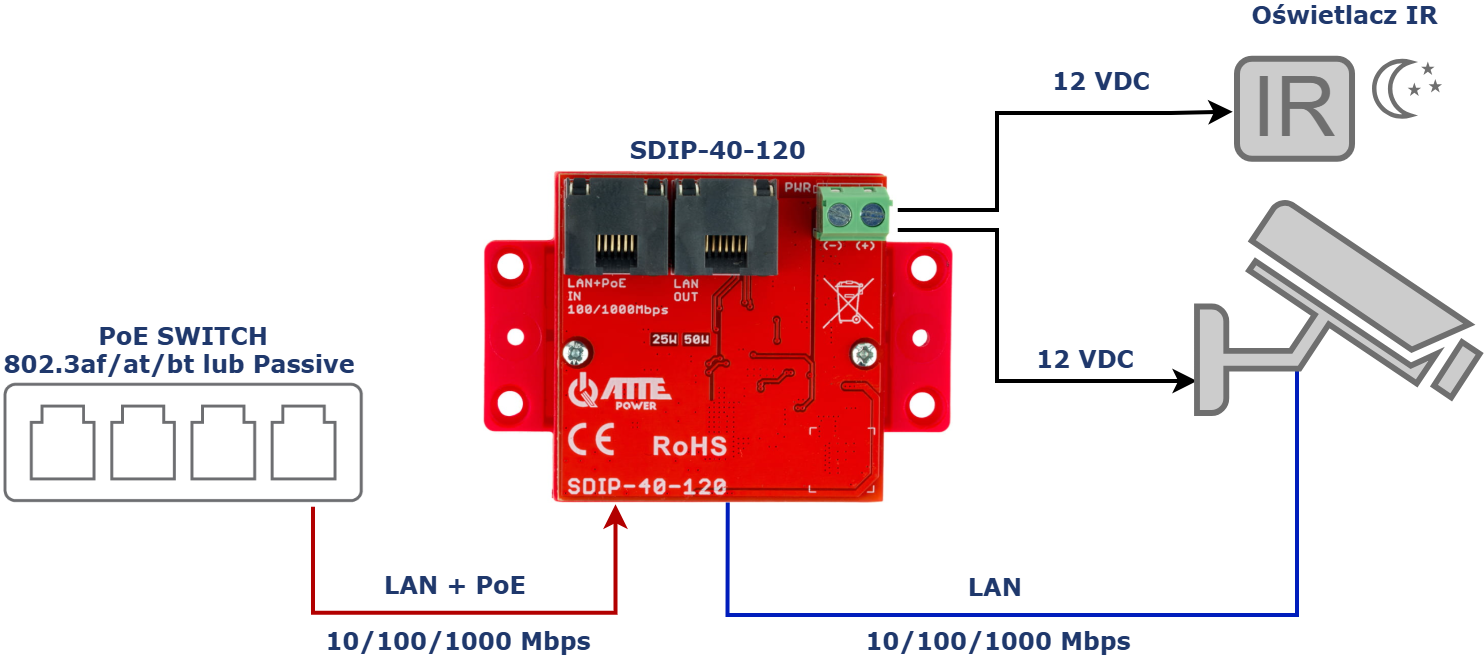

Przykład 1.

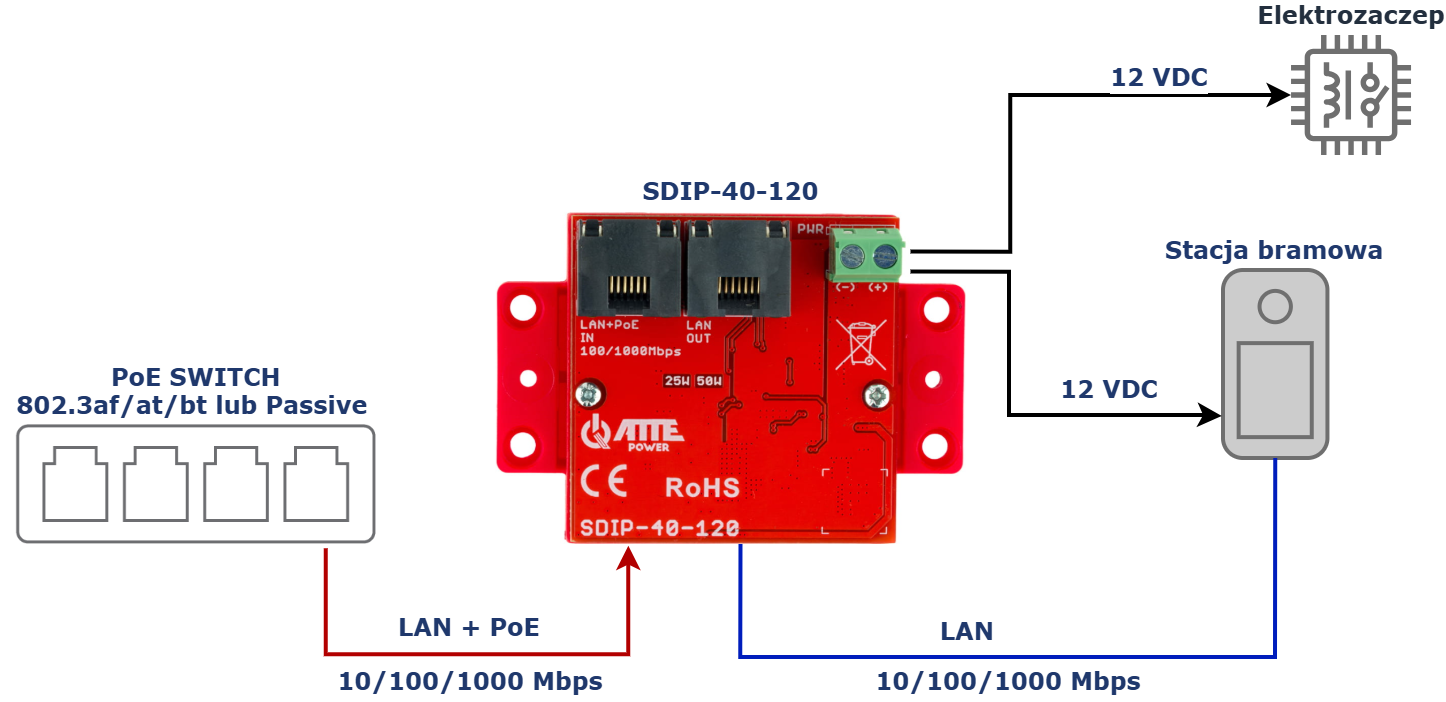

Przykład 2.

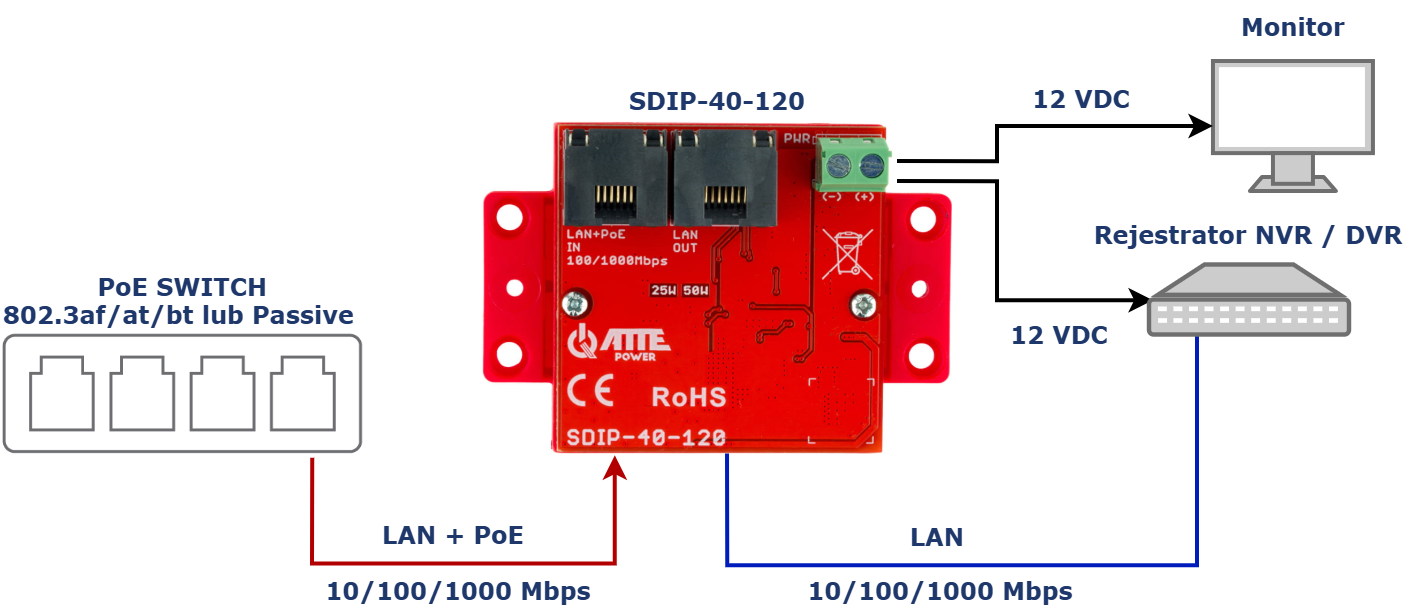

Przykład 3.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

Złącza:

• wejście: RJ-45 (LAN PoE IN)
• wyjście: RJ-45 (LAN OUT – bez zasilania PoE)
• wyjście zasilania: wtyk DC oraz wyjście śrubowe DC_OUT

Parametry wyjściowe:

• napięcie wyjściowe: 12 VDC ±3%
• moc wyjściowa ciągła: 40 W
• moc wyjściowa maksymalna: 50 W
• napięcie wyjściowe nie jest dostępne na złączu RJ-45 PoE

Parametry wejściowe:

• napięcie wejściowe: 44–56 VDC poprzez złącze RJ-45 (PoE)

Zabezpieczenia:

• zabezpieczenie przepięciowe
• zabezpieczenie przeciążeniowe
• zabezpieczenie termiczne

Sygnalizacja:

• czerwona dioda LED PWR – sygnalizacja obecności zasilania
• żółte diody LED w złączach LAN – sygnalizacja obecności zasilania PoE na porcie
• czerwona dioda LED 25W – sygnalizacja zasilania w standardzie IEEE 802.3at (do 25 W)
• czerwona dioda LED 50W – sygnalizacja zasilania w standardzie IEEE 802.3bt (do 50 W)

Pozostałe:

• konstrukcja obudowy: uniwersalna podstawka montażowa
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C

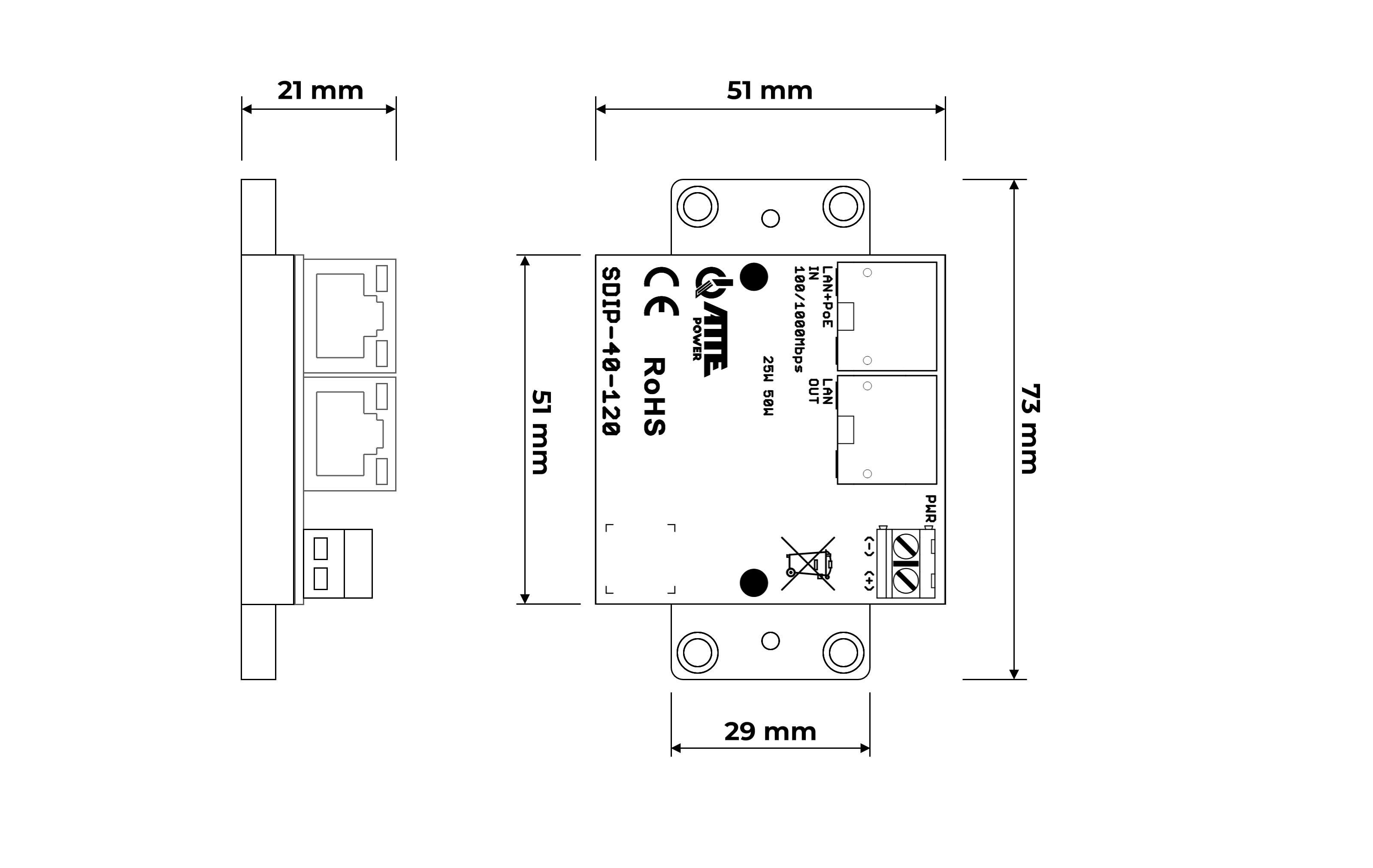

• wymiary: 51 × 51 × 21 mm
• waga: 0,032 kg

• Splitter PoE ATTE SDIP-40-120 - 1 szt.
• Uniwersalna podstawka montażowa - 1 szt.
