PULSAR DC/DC50SDPRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SD 8-28V NA 4,5-24V 5A
PULSAR DC/DC50SD
PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SD 8-28V NA 4,5-24V 5A

PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE PULSAR DC/DC50SD 8-28V NA 4,5-24V 5A

Pulsar

Dostępność: Produkt archiwalny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 11216

Kod EAN: 5902135303924

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 166,23 zł

Cena netto: 135,15 zł

Cena katalogowa: 195,57 zł

Oszczędzasz: 29,34 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)

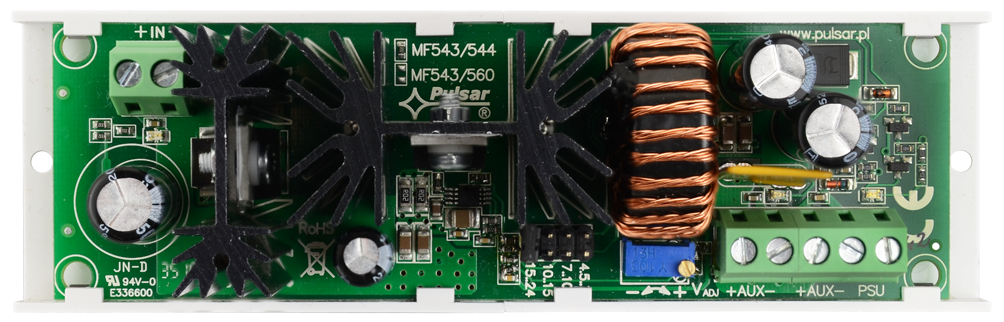

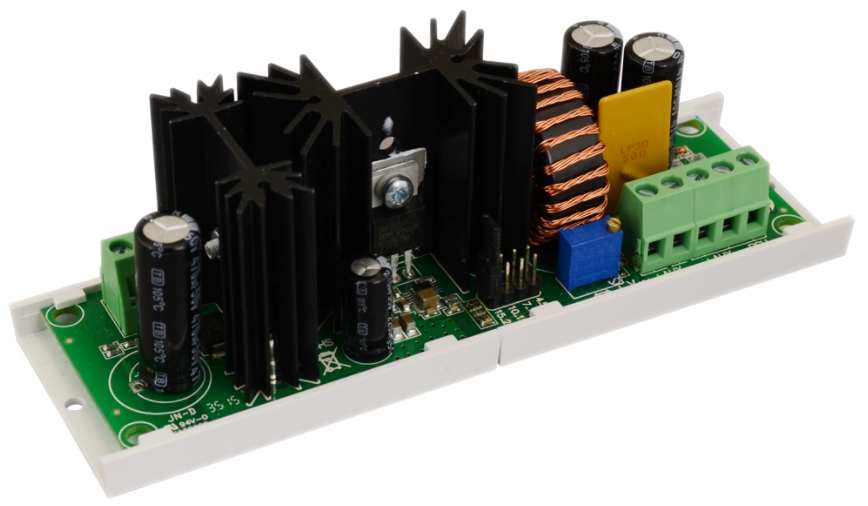

Moduł przetwornicy obniżającej napięcie Pulsar DC/DC50SD służy do obniżenia napięcia z zakresu 8V÷28V DC na wejściu przetwornicy do napięcia z zakresu 4,5V÷24V DC na wyjściu, ustawionego potencjometrem P1.
Maksymalny prąd obciążenia wynosi Imax=5A (Pmax= 60W). Aby przetwornica pracowała poprawnie musi być zachowana różnica 2V między napięciem wejściowym (obniżanym), a wyjściowym.
Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).

Cechy produktu:

  • wysoka sprawność: 92%
  • sygnalizacja optyczna LED
  • zakres napięcia wejściowego: 8÷28V DC
  • zakres napięcia wyjściowego: 4,5÷24VDC
  • minimalna różnica między napięciem wejściowym (obniżanym) a wyjściowym: 2V
  • maksymalny prąd obciążenia: 5A (60W)
  • wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez: zwarcie wyjścia, przeciążenie wyjścia
  • zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP
  • montaż: listwa montażowa z taśmą samoprzylepną, wkręty montażowe

Specyfikacja techniczna:

  • zakres napięcia wejściowego (zasilanie): 8V÷28V DC, zależne od zakresu ustawionego zworką
  • zakres napięcia wyjściowego: 4,5V÷7V, 7V÷10V, 10V÷15V, 15V÷24V; zakresy przełączane zworką; stawienie fabryczne: 12V
  • minimalna różnica między napięciem wejściowym a wyjściowym: 2V
  • moc modułu P: 60W max.
  • sprawność energetyczna: 85%÷ 92% w całym zakresie zasilania i obciążenia
  • napięcie tętnienia: 80mV p-p max.
  • prąd wyjściowy: 5A max.
  • pobór prądu przez układy modułu: 20 mA max.
  • zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
  • zabezpieczenie przed przeciążeniem OLP: 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
  • wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu: typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
  • sygnalizacja optyczna:
    • czerwona: stan normalny świeci światłem ciągłym (IN dioda sygnalizująca stan zasilania DC);
    • zielona: stan normalny świeci światłem ciągłym (AUX dioda sygnalizująca stan zasilania DC na wyjściu);
    • czerwona: stan normalny nie świeci, awaria świeci światłem ciągłym (PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu)
  • warunki pracy: II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
  • wymiary: 140 x 43 x 45 mm
  • waga netto/brutto: 0,15/0,20

W zestawie:

  • moduł przetwornicy Pulsar DC/DC50SD - 1 szt;
  • taśma montażowa lub wkręt montażowy - 2 szt;
  • instrukcja.
