ORNO OR-WE-521
1-FAZOWY LICZNIK ENERGII ORNO OR-WE-521 40A DIN
1-FAZOWY LICZNIK ENERGII ORNO OR-WE-521 40A DIN
1-FAZOWY LICZNIK ENERGII ORNO OR-WE-521 40A DIN
1-FAZOWY LICZNIK ENERGII ORNO OR-WE-521 40A DIN
1-FAZOWY LICZNIK ENERGII ORNO OR-WE-521 40A DIN

1-FAZOWY LICZNIK ENERGII ORNO OR-WE-521 40A DIN

Orno

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 2942

Kod EAN: 5908254801860

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 79,05 zł

Cena netto: 64,27 zł

Cena katalogowa: 117,96 zł

Oszczędzasz: 38,91 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Przed zakupem produktu wybierz wymagane opcje.
Ilość:
-+
szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Licznik energii ORNO OR-WE-521 służy do kontrolowania zużycia energii elektrycznej w układzie jednofazowym (w jednostkach metrycznych - kWh). Z powodzeniem można go zastosować jako licznik prądu przemiennego.

Przeznaczony jest do montażu na szynie DIN TH-35 (szer. 1 moduł).


Na czym polega jego działanie?

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+2).


alt

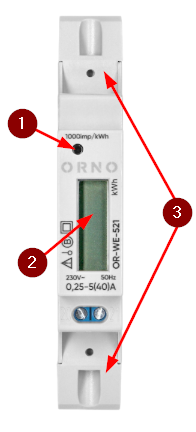

Legenda:
  1. Wskaźnik impulsowy
  2. Ekran ciekłokrystaliczny
  3. Maskownica przyłączy

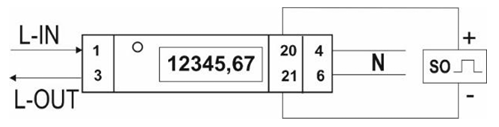

Schemat podłączenia:

alt
Legenda:

1. "L-IN" - Napięcie wejściowe
3. "L-OUT" - Napięcie wyjściowe
4. Zacisk neutralny wejściowy
6. Zacisk neutralny wyjściowy6.
20. i 21. - zaciski wyjścia impulsowego S0
S0 - wyjście impulsowe
alt

Specyfikacja techniczna:

  • wyświetlacz LCD 5+2  = 12345,12 kWh
  • stała licznika impulsów: 1000 imp/kWh
  • ustawienie stałej licznika: brak
  • wyjście impulsowe S0: tak
  • szerokość impulsu: 90 ms (modulowany)
  • protokół RS-485, Modbus-RTU: brak
  • podtrzymanie pamięcią EEPROM
  • wskazania na wyświetlaczu mocy czynnej
  • klasa dokładności pomiaru: B
  • obudowa o szerokości 1 modułu
  • montaż na szynie DIN-TH35 (szer. 1 moduł)
  • zgodność z dyrektywą MID 2014/32/EU
  • spełniane normy: EN50470-1:2006, EN50470-3:2006
  • stopień ochrony: IP51 (użytek wewnętrzny)
  • prąd rozruchowy (Ist): 0,001A
  • prąd minimalny (lmin): 0,25A
  • prąd bazowy (Ib): 5A
  • prąd maksymalny (Imax): 40A
  • materiał: PBT / PC
  • temperatura pracy: -25°C ~ +55°C
  • wilgotność: ≤95%
  • max. przekrój przewodów przyłączeniowych: 6 mm2
  • zasilanie: 230V~, 50Hz

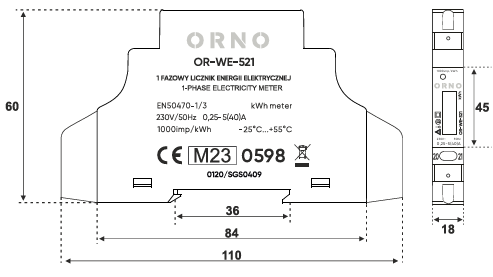

  • wymiary: 18 x 110 x 60 mm

Oznaczenia:

0,001A - Prąd rozruchowy - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje,
0,25A - Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą,
5A - Prąd bazowy - wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru,
40A - Prąd maksymalny - taki, jakim możemy stale obciążać licznik energii elektrycznej.

alt

W zestawie:

  • licznik Orno OR-WE-521 – 1 szt;
  • instrukcja skrócona.
