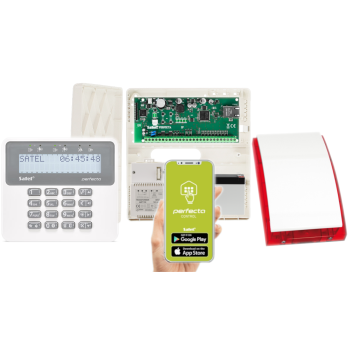

ZESTAW SATEL PERFECTA-IP 64 M SET + MANIPULATOR PRF-LCD + SYRENA SP-4001 R

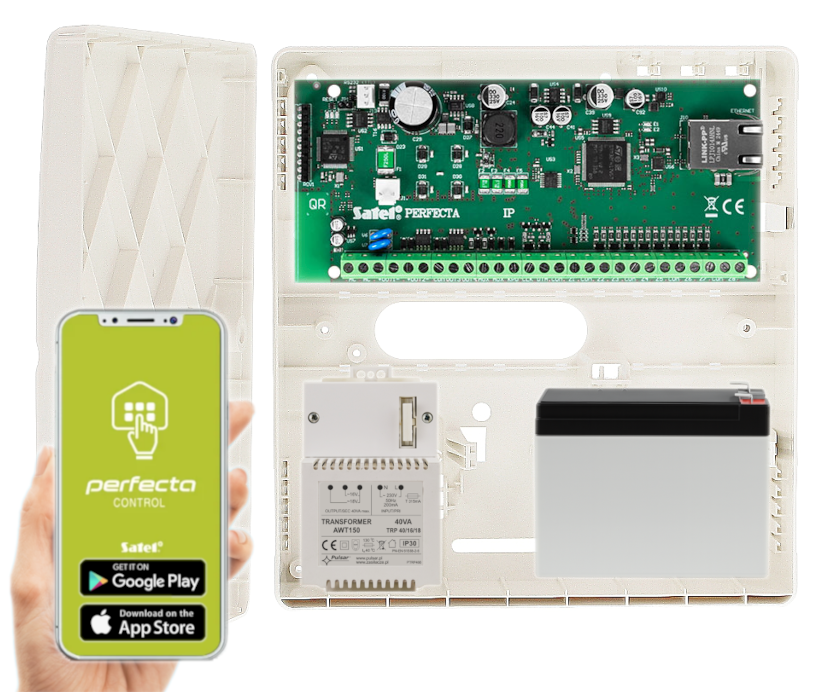

System alarmowy oparty na centrali Perfecta-IP 64 M przeznaczony jest do ochrony małych i średniej wielkości obiektów. Umożliwia stworzenie systemu przewodowego i bezprzewodowego, opartego na kontrolerach systemu ABAX 2 lub MICRA.
Zastosowano w niej moduł Ethernetowy.
Centrala umożliwia podział obiektu na 4 strefy, z wyborem 3 trybów czuwania (dzienny, nocny, pełny). Strefy mogą być od siebie niezależne lub zawierać części wspólne (wskazane wejścia).

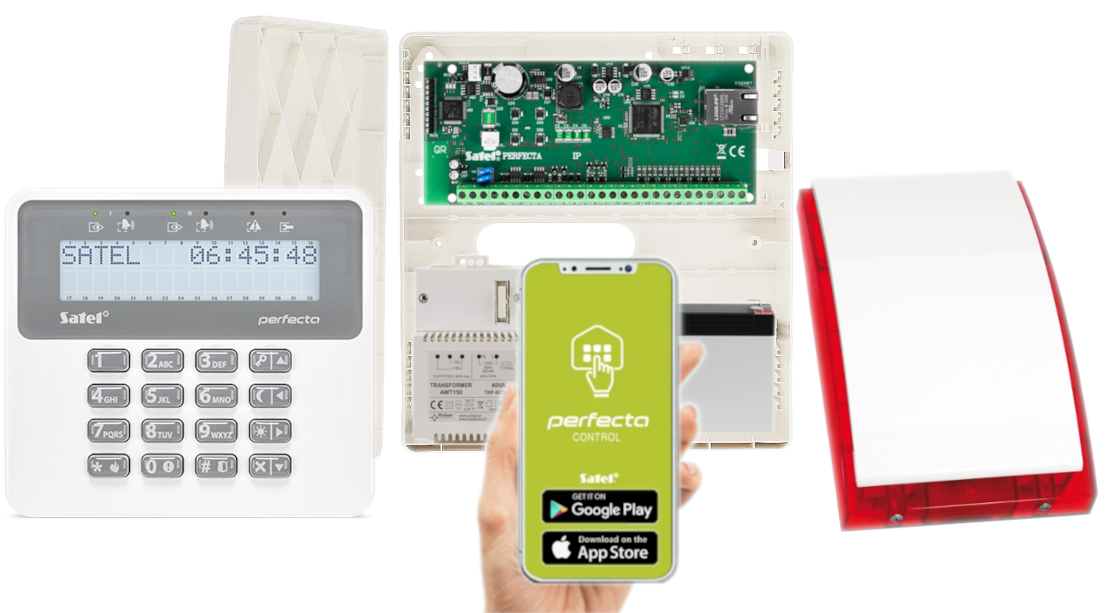

W zestawie:


• 1x centrala alarmowa Satel Perfecta-IP 64 M z akcesoriami;
• 1x przewodowy manipulator Satel PRF-LCD;
• 1x zewnętrzny przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.

Uwaga ❗

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie. Dostępne czujniki to m.in; czujniki ruchu (PIR - podczerwone, dualne - radarowe - podczerwień + mikrofala), dymu, czadu, gazów (metan, gaz usypiający, lpg), zalania wodą, udarowe (wibracyjne/sejsmiczne), zbicia szyby, kontaktrony, bariery podczerwone.

Masz problem z doborem urządzeń? Chętnie pomożemy!

Ponadto... co istotne...

Oferowany przez nas zestaw umożliwia podłączenie max. 64 urządzeń (np. czujek ruchu, dymu, gazów, kontaktronów, itd).

Prosimy zwrócić uwagę na to, że centrala alarmowa w standardzie posiada 8 wejść, zatem mogą Państwo podłączyć 7 czujników (8 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspandery INT-E (dodatkowe 8 wejść) - do zakupu osobno.

Centrala alarmowa w standardzie posiada także 4 wyjścia programowalne. Można je rozbudować do 64 wyjść poprzez ekspandery wyjść.


---



Satel Perfecta-IP 64 M to innowacyjna centrala alarmowa, który łączy w sobie tradycyjne metody sterowania z nowoczesnymi technologiami, oferując użytkownikom maksymalny komfort i bezpieczeństwo.

✨ Centrala w standardzie umożliwia stworzenie systemu przewodowego. Jednakże, można do niej podłączyć moduł systemu ABAX 2 (praca w paśmie częstotliwości 868 MHz, brak kontrolerów w zestawie) lub PERFECTA-RF (pasmo 433MHz, brak w zestawie) - wówczas możemy rozbudować system o całą gamę urządzeń bezprzewodowych. Jeśli wystarczy obsługa za pomocą pilotów - należy podłączyć moduł obsługi pilotów INT-RX-S (brak w zestawie).

❗ Centrala nie posiada modułu GSM. Komunikacja z użytkownikiem odbywa się poprzez moduł ethernetowy po jego podłączeniu do sieci LAN za pomocą przewodu.

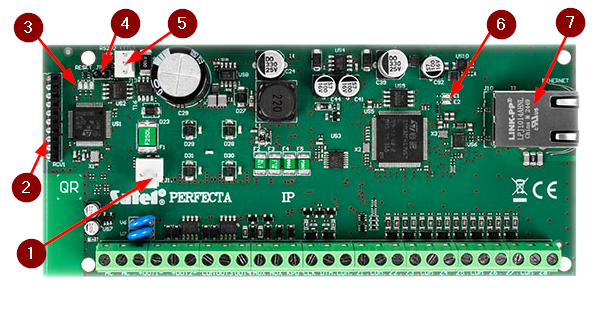

Opis złącz centrali

Legenda:

1. złącze do podłączenia przewodów do akumulatora (przewody w zestawie)
2. złącze komunikacyjne do podłączenia modułu PERFECTA-RF (brak w zestawie)
3. diody LED: lewa – nieużywana; środkowa – świeci, gdy testowany jest akumulator; prawa – nieużywana
4. kołki RESET umożliwiające uruchomienie centrali w sytuacjach awaryjnych (szczegóły w instrukcji obsługi)
5. port RS-232 (TTL)
6. diody LED: E1 – świeci, gdy centrala jest zasilana, miga podczas komunikacji przez sieć z programem PERFECTA Soft lub aplikacją PERFECTA Control; E2 – nieużywana
7. gniazdo RJ-45 do podłączenia sieci Ethernet



Wbudowany moduł Ethernetowy

Centrala alarmowa Satel Perfecta-IP 64 M wyposażona jest w moduł Ethernetowy, który umożliwia:

1. Współpracę z aplikacją PERFECTA CONTROL: użytkownicy mogą otrzymywać powiadomienia PUSH oraz zarządzać systemem za pomocą aplikacji mobilnej.
2. Zdalną konfigurację za pomocą programu PERFECTA Soft: pozwala to na łatwą i szybką konfigurację systemu bez konieczności fizycznej obecności przy centrali.
3. Monitoring zdarzeń: umożliwia przesyłanie informacji o zdarzeniach do stacji monitorującej agencji ochrony, co zwiększa poziom bezpieczeństwa.



Wejścia i wyjścia

✨ 8 do 64 wejść programowalnych przewodowych:

• obsługa czujek typu NO i NC oraz czujek roletowych i wstrząsowych,
• obsługa konfiguracji EOL i 2EOL,
• programowalna wartość rezystorów parametrycznych
  • zabezpieczenie elektryczne wejść
  • 20 typów reakcji
  • wejścia IP: odbieranie powiadomień HTTP wysyłanych przez kamery IP

✨ 4 do 64 wyjść programowalnych przewodowych:

• 2 wyjścia wysokoprądowe
• 2 wyjścia niskoprądowe typu OC
  • 2 wyjścia zasilające na płycie głównej
  • 4 wyjścia dedykowane do obsługi sygnalizatorów bezprzewodowych systemu MICRA (wyjścia o numerach 13 - 16; model Satel MSP-300, brak w zestawie)
  • 27 typów wyjść
  • zabezpieczenie elektryczne wyjść

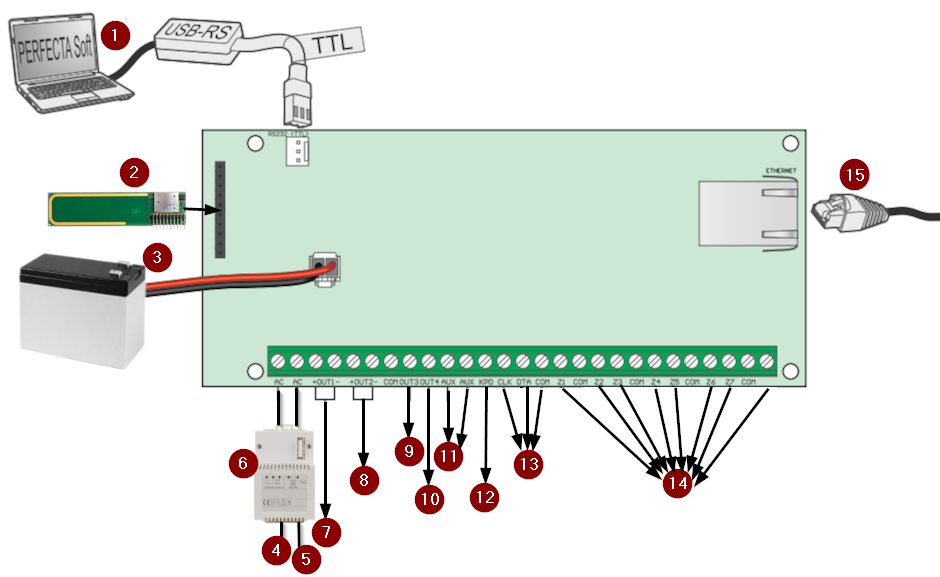

Legenda:

1. Komputer z zainstalowanym oprogramowaniem Perfecta Soft podłączony do portu RS 232 (TTL) centrali za pomocą przewodu Satel USB-RS lub DB9FC (brak w zestawie)
2. Moduł Perfecta-RF (brak w zestawie)
3. Akumulator (brak w zestawie)
4. Przewód fazowy (L) podłączany do 230V
5. Przewód neutralny (N) podłączany do 230V
6. Transformator 40VA (brak w zestawie)
7. Wyjście programowalne 1: wysokoprądowe, 1000mA, 12V DC
8. Wyjście programowalne 2: wysokoprądowe, 1000mA, 12V DC
9. Wyjście programowalne 3: niskoprądowe, 25mA, 12V DC
10. Wyjście programowalne 4: niskoprądowe, 25mA, 12V DC
11. Wyjście zasilające AUX: 500 mA, 12V DC
12. Wyjście zasilające KPD: 500 mA, 12V DC
13. Magistrala komunikacyjna:
    • 0...3 (00h...03h): PRF-LCD, INT-KSG2R, INT-TSG2R, INT-TSHR2
    • 7 (07h): INT-RX-S
    • 8...13 (08h...0Dh): ACU-220, 2C0-280
    • 8...14(08h...0Eh): INT-E
    • 15...21 (0Fh...15h): INT-O, INT-ORS
    • 22...29 (16h...1Dh): INT-IT-2, INT-CR
14. Wejścia
15. Gniazdo RJ-45 do podłączenia sieci Ethernet.



Rozbudowa i podział systemu

✨ podział systemu na 4 strefy: 3 tryby dozoru w każdej strefie (dzienny, nocny, pełny); możliwość przypisania wejścia do 1~4 stref; sterowanie przez użytkownika lub za pomocą timerów

✨ magistrala komunikacyjna do podłączenia:

• manipulatorów: INT-TSH210 / INT-TSH2R / INT-TSG2R / INT-KSG2R / PRF-LCD
• modułów rozszerzeń: INT-E / INT-O, INT-ORS
• kontrolerów systemu bezprzewodowego ABAX 2: ACU-220 / ACU-280*
• ekspandera obsługi pilotów: INT-RX-S*
• modułów sterowania strefami: INT-CR

* Uwaga - podłączyć można tylko jedno z powyższych urządzeń (kontroler ACU-220 / ACU-280, moduł PERFECTA-RF albo ekspander INT-RX-S). Nie można używać w systemie równocześnie urządzeń bezprzewodowych ABAX 2 i MICRA.

✨ złącze komunikacyjne do podłączenia PERFECTA-RF (brak w zestawie) - modułu systemu bezprzewodowego MICRA; można podłączyć tylko jedno z urządzeń: moduł PERFECTA-RF albo ekspander INT-RX-S

✨ sterowanie systemem za pomocą:

• manipulatorów przewodowych PRF-LCD (do 4) lub bezprzewodowych PRF-LCD-WRL (w systemie MICRA, brak w zestawie) / PRF-LCD-A2 (w systemie ABAX 2, brak w zestawie)
• aplikacji mobilnej PERFECTA CONTROL,
• kart i breloków zbliżeniowych – 125 kHz EM Marin lub 13,56 MHz MIFARE® (w zależności od zastosowanego w systemie czytnika/manipulatora),
• pilotów zdalnego sterowania – wymaga współpracy z:
  • kontrolerem ACU-220 / ACU-280 – piloty systemu ABAX 2, tj. APT-200 / APT-210 (brak w zestawie)
  • modułem PERFECTA-RF – piloty systemu MICRA - model MPT-350 (brak w zestawie)
  • modułem INT-RX-S – piloty na pasmo 433 MHz (MPT-350 / T-4 / T-2 / T-1, brak w zestawie)

✨ możliwość zainstalowania w systemie urządzeń bezprzewodowych po podłączeniu do centrali:

• kontrolera ACU-220 / ACU-280 – urządzenia systemu ABAX 2 (do 2 manipulatorów / do 48 czujek, sygnalizatorów lub innych urządzeń)
• PERFECTA-RF – urządzenia systemu MICRA (do 2 manipulatorów / do 64 czujek / do 4 sygnalizatorów)



Funkcje i możliwości systemu

• wbudowany moduł ethernetowy (monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)
• monitorowanie zdarzeń do 2 stacji monitorujących
• obsługa formatów komunikacji Contact ID i SIA
• przesyłanie kodów zdarzeń do stacji monitorującej przez Ethernet
• hasła: 62 hasła użytkowników, 1 hasło serwisowe
• możliwość przydzielenia użytkownikowi: hasła, karty zbliżeniowej / breloka (transpondera pasywnego 125 kHz) lub pilota
• 8 termostatów
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością automatycznego załączania/wyłączania czuwania w strefach, sterowanie wyjściami (włączanie/wyłączanie światła, zraszanie ogrodu itp.)
• pamięć 3584 zdarzeń



Aplikacja PERFECTA Control

✨ Umożliwia zdalną obsługę systemu alarmowego:

• sprawdzenie stanu stref, wejść i wyjść,
• załączenie / wyłączenie czuwania lub skasowanie alarmu,
• zablokowanie / odblokowanie wejść,
• sterowanie wyjściami,
• przeglądanie awarii,
• przeglądanie pamięci zdarzeń,
• informowanie o zdarzeniach w systemie alarmowym przy pomocy powiadomień PUSH.

Bezpieczeństwo i zasilanie

• zgodność z EN 50131 Grade 2
• automatyczna diagnostyka podstawowych komponentów systemu
• zabezpieczenie elektryczne magistrali komunikacyjnej

✨ wbudowany zasilacz impulsowy:

• zabezpieczenie przeciwprzeciążeniowe
• zabezpieczenie przed całkowitym rozładowaniem akumulatora
• regulacja prądu ładowania akumulatora

✨ możliwość aktualizacji oprogramowania (firmware):

• lokalnie: z komputera podłączonego do portu RS-232 (TTL) centrali
• zdalnie: za pomocą serwera aktualizacji UPSERV przez Ethernet

✨ programowanie ustawień centrali:

• lokalnie — manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali
• zdalnie — komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez Ethernet

Specyfikacja techniczna  (Perfecta-IP 64 M):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 64 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 64 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 4
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 62
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 100 mA (w stanie gotowości), 200 mA (max.)
• pobór prądu z akumulatora: 110 mA (w stanie gotowości); 110 mA (max.)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 68 mm
• waga: 110 g



---

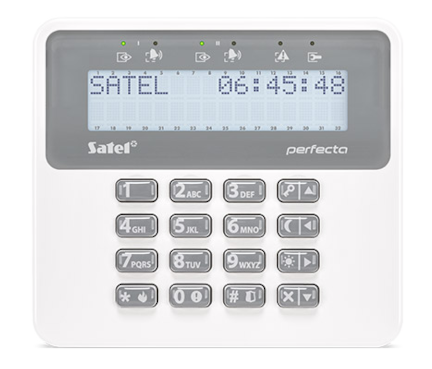

Manipulator przewodowy Satel PRF-LCD służy do codziennej obsługi central Satel z serii Perfecta.

✨Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają, że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników.
✨ Panel, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru (dziennego, nocnego, pełnego) i wywoływanie 3 alarmów: napad, pożar, pomoc.

Specyfikacja techniczna (PRF-LCD):


• współpraca z centralami z serii PERFECTA
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą
• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania: 12V DC
• pobór prądu: 30 mA (w stanie gotowości), 50 mA (max.)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 246 g



---

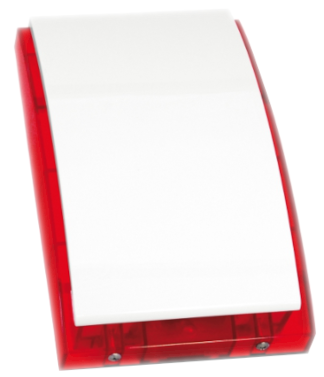

Satel SP-4001 R to niezawodny, przewodowy, optyczno-akustyczny sygnalizator alarmowy, przeznaczony do montażu na zewnątrz budynków. Łączy w sobie sygnalizację dźwiękową (przetwornik piezoelektryczny) oraz świetlną (superjasne diody LED), skutecznie informując o alarmie zarówno w dzień, jak i w nocy.

✨ Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny.

✨ Urządzenie posiada zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi.

✨ Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.


Skuteczna sygnalizacja alarmowa

• sygnalizacja akustyczna: przetwornik piezoelektryczny (do 120 dB)
• sygnalizacja optyczna: superjasne diody LED
• możliwość niezależnego wyzwalania sygnałów świetlnego i dźwiękowego
• wybór jednego z 3 trybów modulacji dźwięku

Wysoka odporność i zabezpieczenia

• obudowa z wytrzymałego poliwęglanu – odporna na warunki zewnętrzne
• wewnętrzna osłona z blachy ocynkowanej – zabezpieczenie elektroniki i przetwornika
• elektronika zabezpieczona przed wilgocią i pyłem dzięki impregnacji

Ochrona antysabotażowa

• wykrycie otwarcia obudowy
• wykrycie oderwania sygnalizatora od ściany

Specyfikacja techniczna (SP-4001 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala alarmowa Satel PERFECTA-IP 64 M - 1 szt;
• przewodowy manipulator Satel PRF-LCD - 1 szt;
• zewnętrzny przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R – 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P - 1 szt;
• transformator Pulsar AWT150 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• akcesoria (kołki montażowe, przewód do akumulatora);
• instrukcja skrócona.

❗ Konfiguracja centrali może odbywać się:

• lokalnie (manipulator lub komputer z zainstalowanym programem PERFECTA Soft podłączony do portu RS 232 (TTL) centrali - przewód do programowania można zakupić osobno, dostępne są Satel USB-RS lub DB9FC) lub
• zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez Ethernet).
