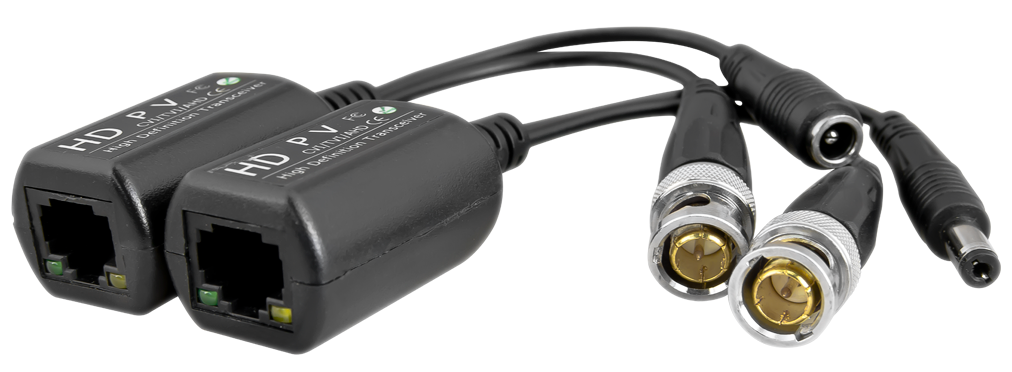

ZESTAW PASYWNYCH TRANSMITERÓW WIDEO HD I ZASILANIA PULSAR P-TRPV1
Dostępność: Dostępność 24h.
Czas wysyłki: 24 godziny
Koszt wysyłki: od 13,99 zł
Numer katalogowy: 13114
Kod EAN: 5902135309551
Stan produktu: Nowy
Gwarancja: 12 miesięcy
- Opis produktu
Zestaw pasywnych transmiterów wideo HD i zasilania Pulsar P-TRPV1 przeznaczony jest do transmisji sygnału wideo za pomocą jednej skrętki komputerowej. Do transmisji sygnału video używana jest jedna para skrętki, natomiast zasilanie przesyłane jest z wykorzystaniem dwóch par skrętki. Zestaw w torze video posiada elementy, które zapewniają dopasowanie impedancji kabla koncentrycznego (75Ω) do impedancji przewodu symetrycznego (100Ω). W celu uzyskania najlepszej jakości transmisji i odporności na zakłócenia należy stosować kabel UTP kat. 5 (lub wyższej).
Przy wykonaniu połączenia należy zwrócić uwagę na właściwe przygotowanie przewodu. Moduły P-TRPV1 zakończone są 2 rodzajami złącz:
Każdy moduł wyposażony jest w 2 diody LED (umieszczone obok złącza RJ45): dioda zielona sygnalizuje obecność napięcia zasilania, a dioda żółta jest niewykorzystana
Schemat zagniecenia końcówek RJ45
Uwaga! Nieprawidłowo wykonany przewód może spowodować uszkodzenie kamery
Przykładowy schemat połączenia:
Specyfikacja techniczna:
W zestawie:
Przy wykonaniu połączenia należy zwrócić uwagę na właściwe przygotowanie przewodu. Moduły P-TRPV1 zakończone są 2 rodzajami złącz:
- wtykiem BNC (transmisja sygnału video HD-CVI / HD-TVI / AHD),
- gniazdem/wtykiem zasilania JACK 2,1/5,5 (zasilanie kamery).
Każdy moduł wyposażony jest w 2 diody LED (umieszczone obok złącza RJ45): dioda zielona sygnalizuje obecność napięcia zasilania, a dioda żółta jest niewykorzystana
Schemat zagniecenia końcówek RJ45
Przykładowy schemat połączenia:
Specyfikacja techniczna:
- sygnał video: 1,0Vp-p, 75Ω
- zasięg transmisji sygnału video:
- HDCVI: 450 m (720p), 250 m (1080p)
- HDTVI: 250 m (720p/1080p)
- AHD: 350 m (720p/960H)
- CVBS: 250 m (960H)
- pasmo wideo: 0 ... 50 MHz (-3 dB)
- impedancja złącza koncentrycznego / typ złącza: 75Ω / wtyk BNC (na przewodzie 100 mm)
- impedancja złącza niesymetrycznego / typ złącza: 100Ω / gniazdo RJ45
- tłumienie (przelotowe): - 0,5dB / 5MHz
- CMRR: 60dB / 5MHz
- dopuszczalny zakres napięcia wejściowego: 12-15VDC
- dopuszczalny maksymalny prąd: 1A (dla 12V)
- temperatura pracy: -10°C ÷ +55°C
- temperatura przechowywania: -40°C ÷ +60°C
- wilgotność względna: <95%
- wymiary: 22 × 10 × 40mm (z przewodem - długość 180mm)
- waga: 0,075 kg
- transmiter wideo Pulsar P-TRPV1 - 2 szt.
