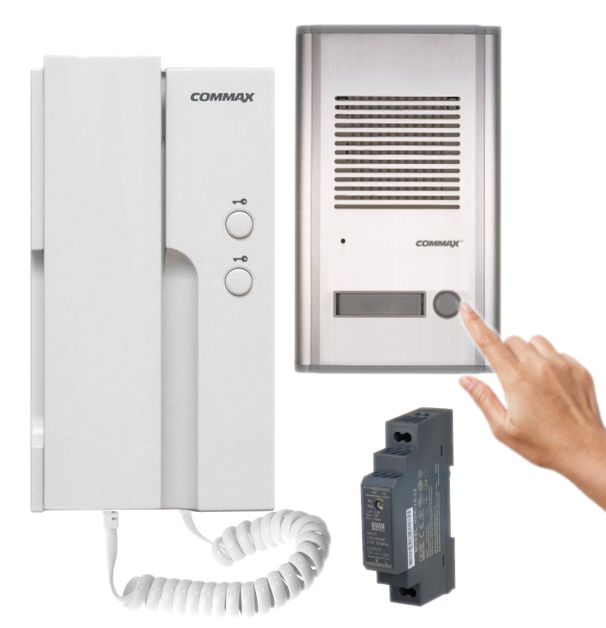

ZESTAW DOMOFONOWY COMMAX UNIFON DP-2HPR(DC) + STACJA BRAMOWA COMMAX DR-201A + ZASILACZ MEAN WELL HDR-15-12

Zestaw domofonowy jednorodzinny Commax z unifonem DP-2HPR(DC) 12V, stacją bramową DR-201A, zasilaczem na szynę DIN i elektrozaczepem

• 1x stacja bramowa Commax DR-201A;
• 1x unifon Commax DP-2HPR(DC) 12V;
• 1x zasilacz na szynę DIN Mean Well HDR-15-12;
• 1x elektrozaczep symetryczny Elektra Plus R4-12.10 wraz z kasetą i szyldem;
• instrukcja.

Schemat podłączenia zestawu

1. Stacja bramowa
2. Unifon
3. Unifon podrzędny nr 1 (brak w zestawie)
4. Unifon podrzędny nr 2 (brak w zestawie)
5. Elektrozaczep
6. Zasilanie do elektrozaczepu (brak w zestawie)
7. Sterowanie bramą

• unifon do domofonu
• maksymalna konfiguracja 3 unifonów (1x DP-2HPR + 2x DP-2HPR SLAVE)
• 2 przyciski otwierania
• instalacja 2-przewodowa + obwód zamka elektromagnetycznego + dodatkowy obwód (np. otwieranie bramy)
• moc wyjściowa RMS: 40 mW (8 Ohm)
• moc wyjściowa gongu: 300 mW (8 Ohm głośno) 50 mW (8 Ohm cicho)
• okablowanie (max.): 150 m - 0,8 mm
• zasilanie: 12VDC, 200 mA (zasilacz w zestawie)
• wymiary: 195 x 107 x 52 mm
• waga: 620 g

1. Głośnik
2. Mikrofon
3. Podświetlane miejsce na nazwisko
4. Przycisk wywołania

• jednoprzyciskowa
• materiał: aluminium
• montaż podtynkowy lub natynkowy (wymagana osłona OS-201n; brak w zestawie)
• wymiary puszki podtynkowej 165 x 95 x 40 (wys x szer x gł) mm
• wymiary panelu natynkowego: 190 x 115 x 15 (wys x szer x gł) mm

• sprawność: 89%
• wyjście zasilania: 1,25A/12VDC
• zakres regulacji napięcia wyjściowego: 10,8V÷13,8V
• moc znamionowa: 15W
• napięcie tętnienia: 120 mVp-p
• zabezpieczenie przeciwprzeciążeniowe: 110-145%, ograniczenie prądu stałego, automatyczny powrót po usunięciu usterki
• zabezpieczenie nadnapięciowe: 14.2 ~ 16.2V
• II klasa izolacji, zgodność z LPS
• temperatura pracy: -30 st. C ... +70 st. C
• wilgotność pracy: 20~90% RH, bez kondensacji
• temperatura przechowywania: -40 st. C ... +85 st. C
• zasilanie: 85÷264VAC
• wymiary: 17,5 x 90 x 54,5 mm

• stacja bramowa Commax DR-201A - 1 szt;
• unifon Commax DP-2HPR(DC) - 1 szt;
• zasilacz na szynę DIN Mean Well HDR-15-12 - 1 szt;
• skrócona instrukcja.
