ZESTAW DOMOFONOWY COMMAX DP-2HPR + DR-2PN + ELEKTROZACZEP R4-12.10 230V

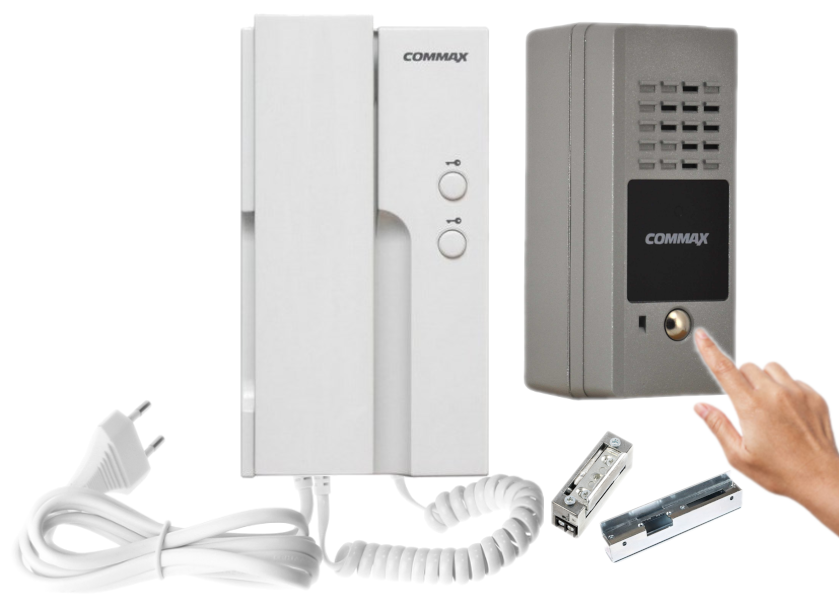

Zestaw domofonowy jednorodzinny Commax z unifonem DP-2HPR 230V, stacją bramową DR-2PN i elektrozaczepem R4

• 1x stacja bramowa Commax DR-2PN;
• 1x unifon Commax DP-2HPR 230V;
• 1x elektrozaczep symetryczny Elektra Plus R4-12.10 wraz z kasetą i szyldem;
• instrukcja.

Schemat podłączenia zestawu

1. Stacja bramowa
2. Unifon
3. Unifon podrzędny nr 1 (brak w zestawie)
4. Unifon podrzędny nr 2 (brak w zestawie)
5. Elektrozaczep
6. Zasilanie do elektrozaczepu (brak w zestawie)
7. Sterowanie bramą

• unifon do domofonu
• maksymalna konfiguracja 3 unifonów
• 2 przyciski otwierania
• instalacja 2-przewodowa + obwód zamka elektromagnetycznego + dodatkowy obwód (np. otwieranie bramy)
• moc wyjściowa RMS: 40 mW (8 Ohm)
• moc wyjściowa gongu: 300 mW (8 Ohm głośno), 50 mW (8 Ohm cicho)
• okablowanie (max.): 150 m - 0,8 mm
• zasilanie: 230 V, 50 Hz
• wymiary: 195 x 107 x 52 mm
• waga: 620 g

1. Głośnik
2. Dioda LED (informuje o zasilaniu stacji bramowej)
3. Przycisk wywołania
4. Mikrofon
5. Otwory montażowe
6. Przewód do stacji domowej

• jednoprzyciskowa
• żeliwna obudowa
• montaż natynkowy
• okablowanie: 2 przewody
• temperatura pracy: -20 st. C ... +50 st. C
• zasilanie: 9VDC (ze stacji domowej)
• wymiary: 118 x 50.2 x 25 (wys x szer x gł) mm
• waga: 250g (wraz z uchwytami)

Elektrozaczep symetryczny Elektra R4-12.10 przeznaczony jest do zdalnego otwierania drzwi i furtek lewych oraz i drzwi/furtek dwuskrzydłowych.  Współpracuje z zamkiem zapadkowo-zasuwkowym lub zapadkowym.
Podstawowa wersja zaczepu umożliwia odblokowanie drzwi po podaniu napięcia na cewkę.  Przy zasilaniu prądem stałym (DC) zaczep charakteryzuje się bezgłośną pracą podłączenie pod prąd zmienny (AC) charakteryzuje się cichym brzęczeniem.
Do zalet tego zaczepu zaliczamy jego niewielkie wymiary oraz symetryczność, która zwiększa pewność działania nawet w sytuacji wykrzywionej futryny czy spaczonych drzwi.
Elektrozaczep R4 można montować ze standardowymi szyldami firmy "Elektra Plus".  Może też współpracować z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Nadaje się do montażu zewnętrznego,gdyż wykonano go z materiałów odpornych na korozję. Należy jednak pamiętać o chronieniu go przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.

Specyfikacja techniczna (R4-12.10):


• dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3kG)
• dopuszczalne obciążenie drzwi działające na zaczep: 3000N (300 kG)
• dopuszczalny czas nieprzerwanej pracy: 30 min
• zapadka: regulowana w zakresie 3 mm (umożliwia regulację luzu)
• napięcie znamionowe U: 10±2V (pozwala zastosować transformator dzwonkowy)
• pobór prądu - prąd zmienny (AC): 280 mA (8V), 360 mA (10V), 530 mA (12V)
• pobór prądu - prąd stały (DC): 440 mA (8V), 560 mA (10V), 610 mA (11V), 660 mA (12V)
• wymiary: 21 x 29 x 68 mm
• waga: 0,16kg

• wykończenie powierzchni: powłoka cynkowa
• grubość blachy: 2 mm (kaseta), 2,5 mm (odbojnik)
• sposób montażu: wkręty M5 lub M6 albo spaw
• mocowanie: za pomocą szyldu długiego lub krótkiego
• waga: 1 kg

• długość: 250 mm
• szerokość: 29 mm
• grubość: 3 mm
• waga: 0,1 kg

• stacja bramowa Commax DR-2PN - 1 szt;
• unifon Commax DP-2HPR - 1 szt;
• elektrozaczep symetryczny Elektra Plus R4-12.10 - 1 szt;
• kaseta uniwersalna Elektra Plus R3-KAS.U-C - 1 szt;
• szyld długi prosty Elektra Plus SP2503-C - 1 szt;
• skrócona instrukcja.
