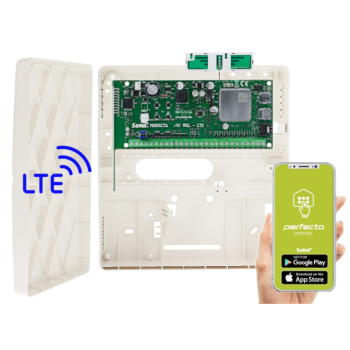

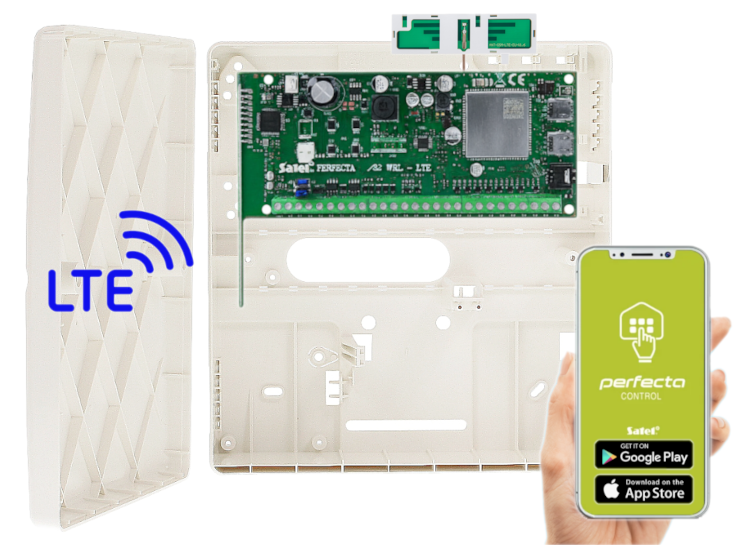

ZESTAW (CENTRALA, ANTENA, OBUDOWA) SATEL PERFECTA 32-WRL LTE SET-A GSM 8-32 WEJŚĆ

Centrala alarmowa Satel Perfecta 32-WRL LTE umożliwia stworzenie instalacji przewodowej i bezprzewodowej (pasmo częstotliwości 433MHz). Transmisje radiowe przesyłane są dwukierunkowo (z bezprzewodowymi manipulatorami PRF-LCD-WRL i sygnalizatorami MSP-300 R) lub jednokierunkowo (z czujkami z serii MICRA i pilotami MPT-350). Daje to możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowych torów kablowych.

Centrala - oprócz podstawowych, tradycyjnych metod sterowania systemem (tj. manipulatorów) – oferuje również te bardziej nowoczesne - za pomocą funkcjonalnej i intuicyjnej aplikacji na urządzenia mobilne PERFECTA CONTROL (system Android i iOS) oraz pilotów MPT-350 (brak w zestawie).

Innowacyjnym pomysłem jest zastosowanie w centrali telefonu komórkowego, który obsługuje transmisję danych w telefonii LTE (LTE / HSPA+ / EDGE / GPRS - w zależności od możliwości sieci komórkowej). Umożliwia on:


• współpracę z aplikacją PERFECTA CONTROL, z obsługą wiadomości PUSH,
• zdalną konfigurację systemu z użyciem programu PERFECTA Soft,
• monitoring zdarzeń (np. do stacji monitorującej agencji ochrony),
• powiadamianie głosowe,
• sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu).

Centrala obsługuje 2 karty nano-SIM (brak w zestawie), co zapewnia ciągłość komunikacji - przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.
Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć (do 32 wejść i 12 wyjść) przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).
Centrala umożliwia podział obiektu na 2 strefy, z wyborem 3 trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

System przewodowy z serii PERFECTA przeznaczony jest do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.

Cechy produktu:


• od 8 do 32 wejść programowalnych przewodowych:
  • wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC;
  • możliwość obsługi czujek roletowych i wibracyjnych
• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• wbudowane moduły:
  • telefon komórkowy z 2 gniazdami nano-SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)
  • głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
  • akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)
  • radiowy działający na częstotliwości 433 MHz
• obsługa szyfrowanej komunikacji bezprzewodowej:
  • dwukierunkową: z manipulatorami PRF-LCD-WRL (brak w zestawie) i sygnalizatorami MSP-300 R (brak w zestawie)
  • jednokierunkową: z czujkami z serii MICRA i pilotami MPT-350 (brak w zestawie)
• podział systemu na 2 strefy:
  • 3 tryby dozoru w każdej strefie;
  • możliwość przypisania wejścia do 2 stref;
  • sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)
• sterowanie systemem za pomocą:
  • manipulatorów przewodowych PRF-LCD (do 4),
  • aplikacji mobilnej PERFECTA CONTROL,
  • pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S (brak w zestawie)
• możliwość aktualizacji oprogramowania (firmware)
• hasła: 15 haseł użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• timery: 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• zgodność z EN 50131 Grade 2
• programowanie ustawień centrali:
  • lokalnie – manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali
  • zdalnie – komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w sieci komórkowej

Specyfikacja techniczna:


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 32 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 12 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 15
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 240 mA (w stanie gotowości), 630 mA (max.)
• pobór prądu z akumulatora: 150 mA (w stanie gotowości); 450 mA (max.)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 110 mm
• waga: 154 g



---

Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.
Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):


• podwójna ochrona sabotażowa
• ​możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• ​miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie:
  • centrale alarmowe produkowane przez firmę SATEL
  • moduły rozszerzające produkowane przez firmę SATEL
  •  moduły komunikacyjne GSM produkowane przez firmę SATEL
  • kontrolery przejścia ACCO z zasilaczem i bez
  • centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm

Antena Satel ANT-LTE-I przeznaczona jest do współpracy z centralami i modułami wyposażonymi w komunikatory komórkowe, do pracy w technologiach LTE, UMTS/HSPA+, GSM/GPRS/EDGE.

Specyfikacja techniczna:


• zastosowanie: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, PERFECTA 32 LTE, PERFECTA 32-WRL LTE, VERSA Plus, INTEGRA 128-WRL, GSM-X, GSM-X LTE, INT-GSM, INT-GSM LTE i MICRA
• do urządzeń pracujących w technologiach: LTE, UMTS/HSPA+, GSM/GPRS/EDGE
• złącze: IPX
• konstrukcja umożliwiająca montaż w obudowach OPU-2 B, OPU-3 P i OPU-4 P

W zestawie:


• centrala alarmowa Satel PERFECTA 32-WRL LTE - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• obudowa natynkowa plastikowa Satel OPU-4 P - 1 szt
• akcesoria (kołki montażowe, przewód do akumulatora);
• instrukcja skrócona.

Konfiguracja centrali może odbywać się na 3 sposoby: lokalnie z komputera z użyciem programu Perfecta Soft (połączenie przez port RS-232 (TTL)) - wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie, zdalnie (z wykorzystaniem transmisji danych w sieci komórkowej) oraz z poziomu przewodowego manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Zestaw nie zawiera transformatora (np. AWT150, TR 40 VA) i akumulatora (7Ah / 7,2Ah), do nabycia osobno.
