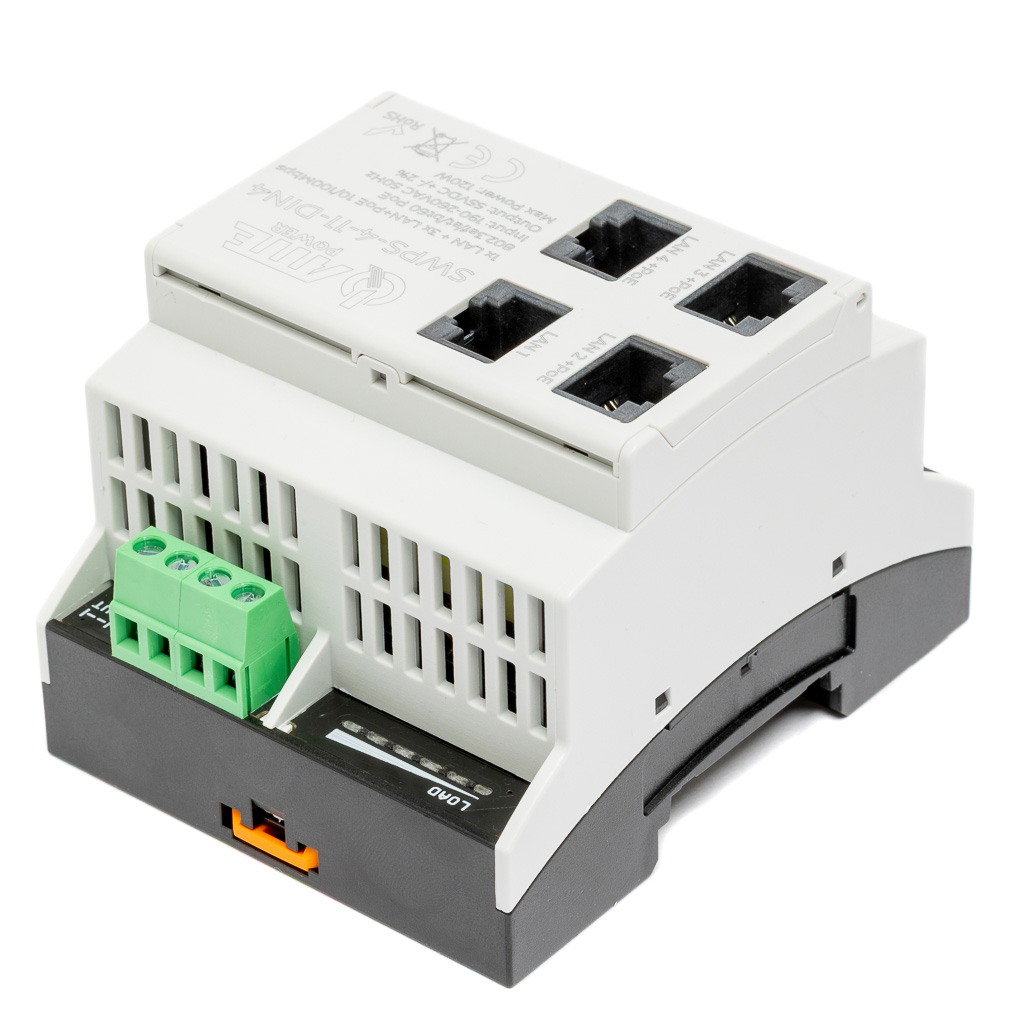

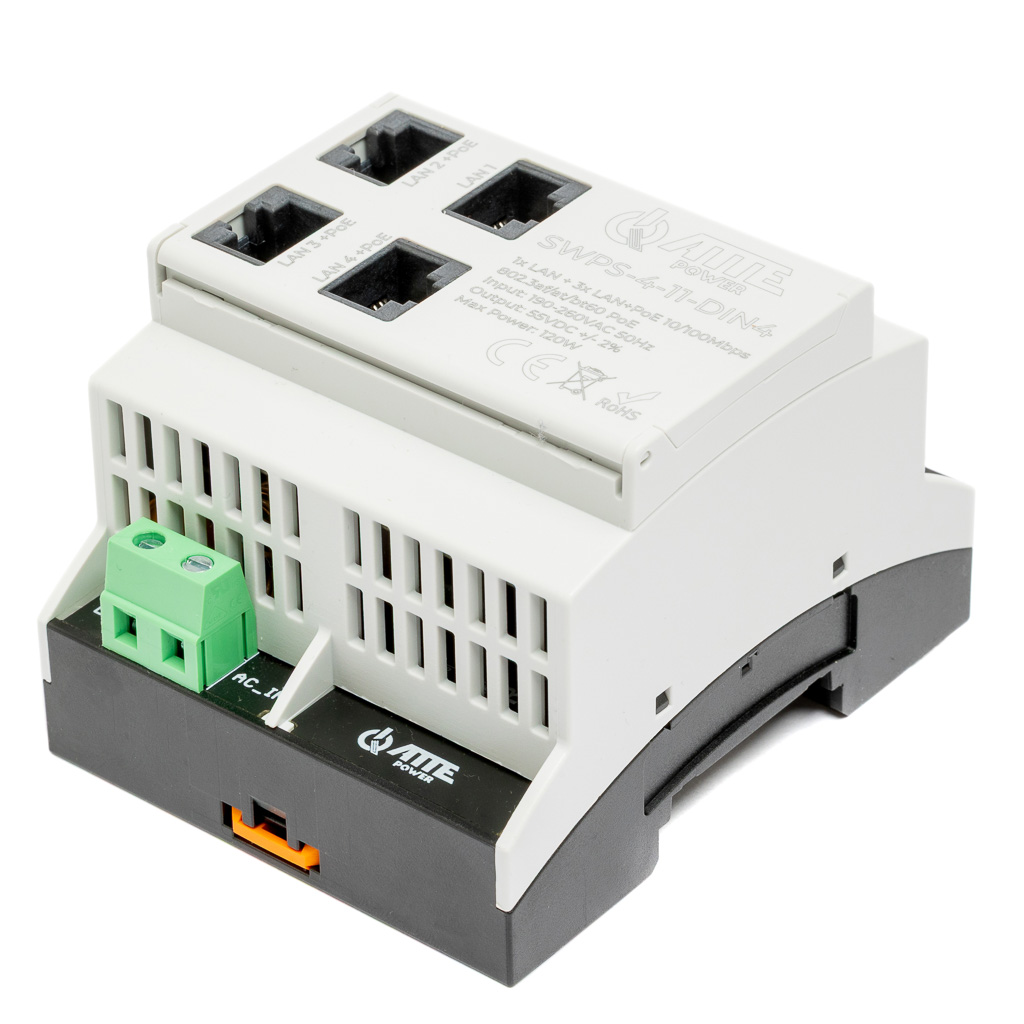

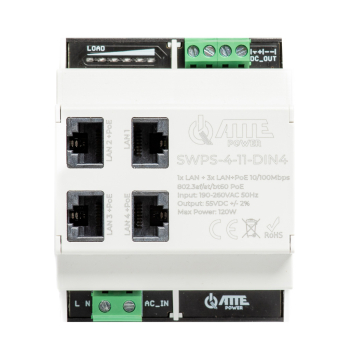

Switch PoE 4-portowy z wbudowanym zasilaczem ATTE SWPS-4-11-DIN4 na szynę TH35

SWPS-4-11-DIN4 to switch PoE z wbudowanym zasilaczem, przeznaczony do montażu na szynie TH35. Umożliwia zasilanie do trzech urządzeń PoE oraz przesyłanie danych na odległość do 150 m.

Najważniejsze cechy i funkcje urządzenia:

✔️ Trzy porty PoE: urządzenie pozwala zasilać do trzech odbiorników zgodnych ze standardami IEEE 802.3af, 802.3at i 802.3bt60.

✔️ Wbudowany zasilacz 120 W: całkowita moc jest rozdzielana pomiędzy trzy porty PoE oraz dodatkowe wyjście 55 V DC.

✔️ Cztery porty RJ-45: switch umożliwia podłączenie kilku urządzeń sieciowych i utworzenie lokalnego punktu dystrybucyjnego.

✔️ Funkcja LR150: transmisja danych z prędkością 100 Mb/s i zasilanie PoE mogą działać na przewodzie UTP o długości do 150 m.

✔️ Zasilanie redundantne: możliwość podłączenia drugiego modułu o tym samym napięciu pomaga utrzymać zasilanie w przypadku awarii jednego źródła.

✔️ Wysoka sprawność: sprawność modułu przekracza 90%, co ogranicza straty energii podczas pracy.

✔️ Wskaźnik obciążenia: wielokolorowa sygnalizacja pokazuje bieżący i zapamiętany pobór mocy oraz ostrzega przed przeciążeniem.

✔️ Sygnalizacja portów: diody LED informują o zasilaniu urządzenia, transmisji danych i aktywnym zasilaniu PoE.

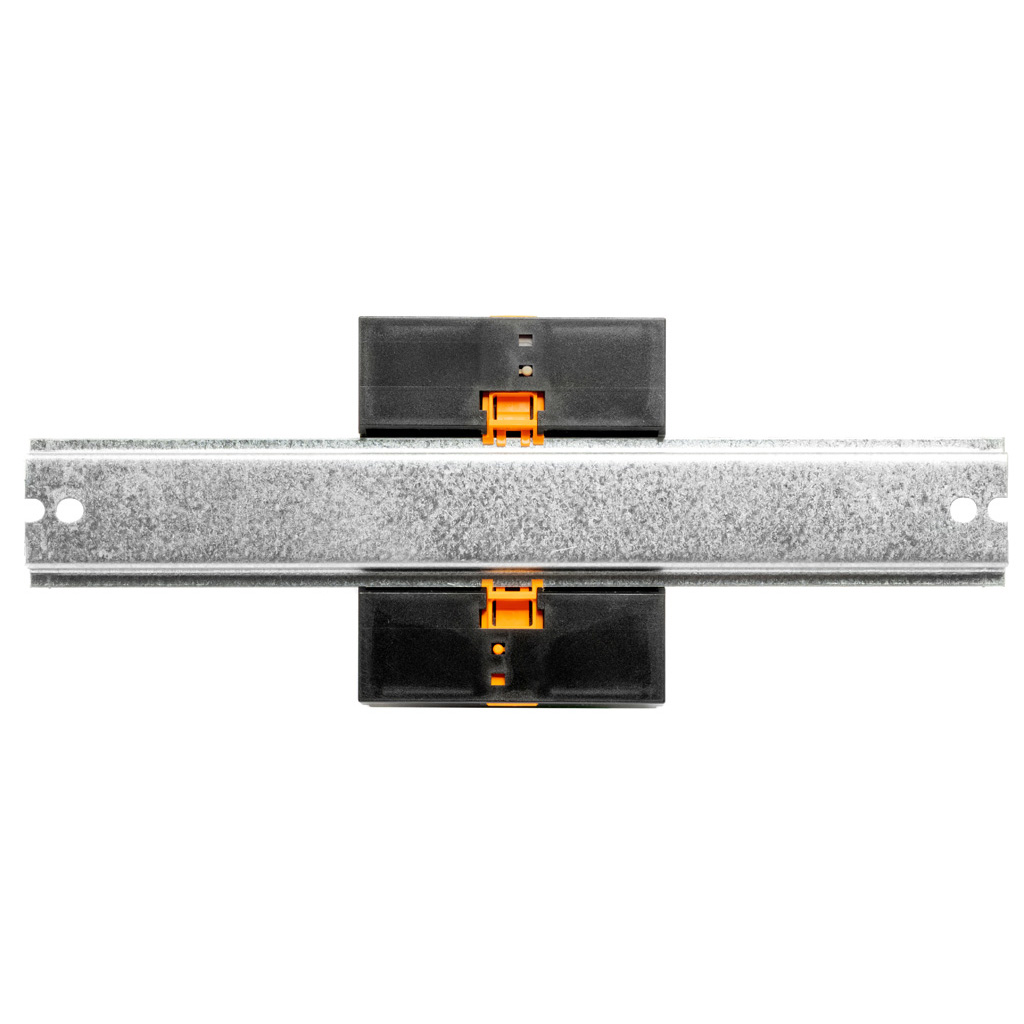

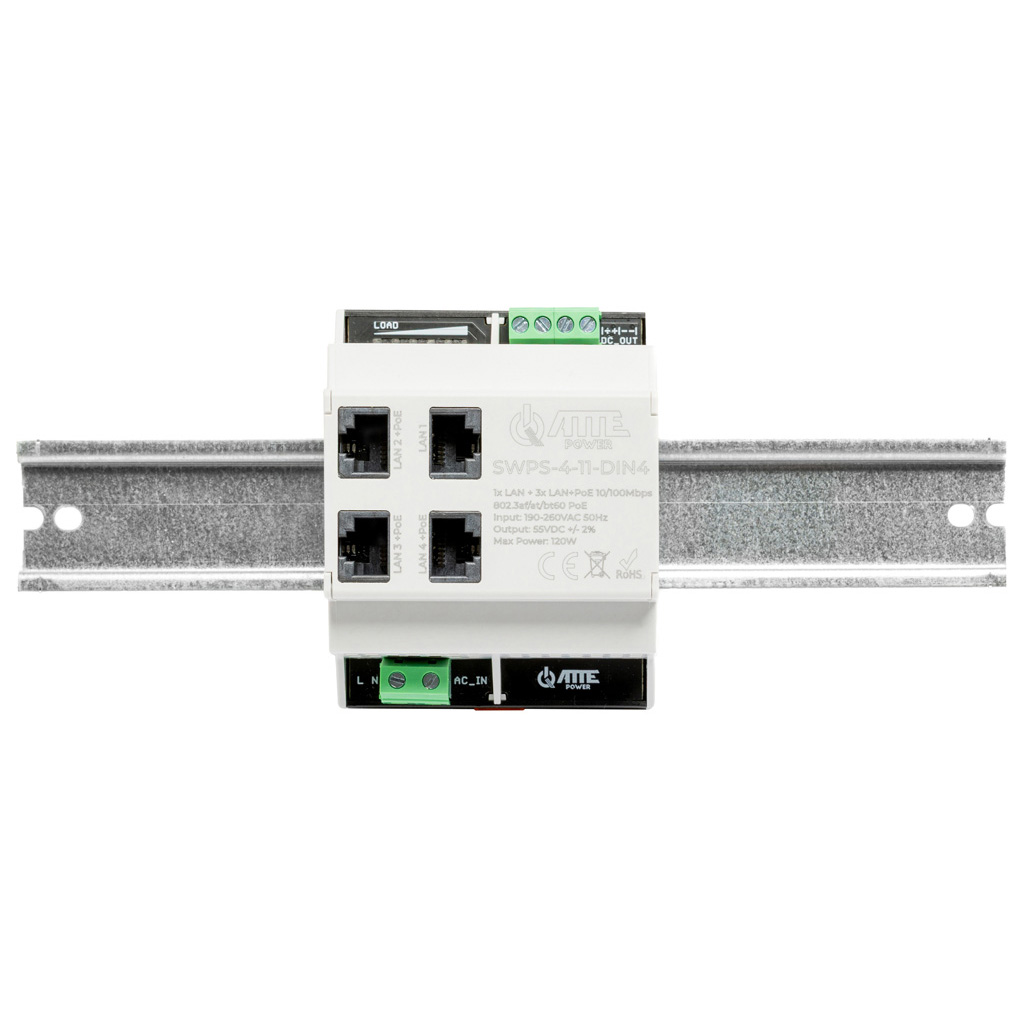

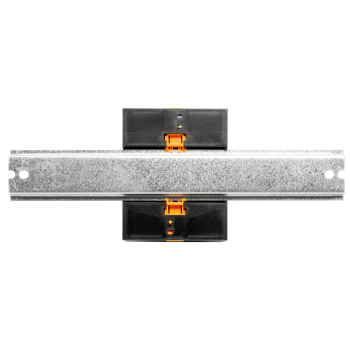

✔️ Montaż na szynie TH35: obudowa DIN4 ułatwia instalację w rozdzielnicach i szafach stosowanych w automatyce oraz monitoringu.

✔️ Praca bez konfiguracji: urządzenie jest gotowe do działania po podłączeniu zasilania i przewodów sieciowych.


Zastosowania:

✔️ Systemy monitoringu IP: switch umożliwia zasilanie do trzech kamer PoE oraz przesyłanie danych jednym przewodem UTP do każdego urządzenia.

✔️ Instalacje automatyki: obudowa DIN4 pozwala zamontować urządzenie na szynie TH35 w rozdzielnicy lub szafie sterowniczej.

✔️ Rozległe instalacje sieciowe: funkcja LR150 umożliwia podłączenie urządzeń PoE oddalonych nawet o 150 m bez dodatkowego ekstendera.

✔️ Punkty dystrybucyjne PoE: cztery porty RJ-45 pozwalają rozdzielić sieć i zasilanie pomiędzy kilka urządzeń IP.

✔️ Instalacje wymagające dużej mocy: budżet 120 W umożliwia zasilanie kilku odbiorników PoE oraz dodatkowego urządzenia przez wyjście 55 V DC.

✔️ Systemy z zasilaniem awaryjnym: możliwość podłączenia drugiego modułu pozwala utrzymać pracę urządzeń po zaniku jednego źródła zasilania.

✔️ Montaż w rozdzielnicach wewnętrznych: stopień ochrony IP20 sprawdza się w miejscach zabezpieczonych przed wilgocią i warunkami atmosferycznymi.

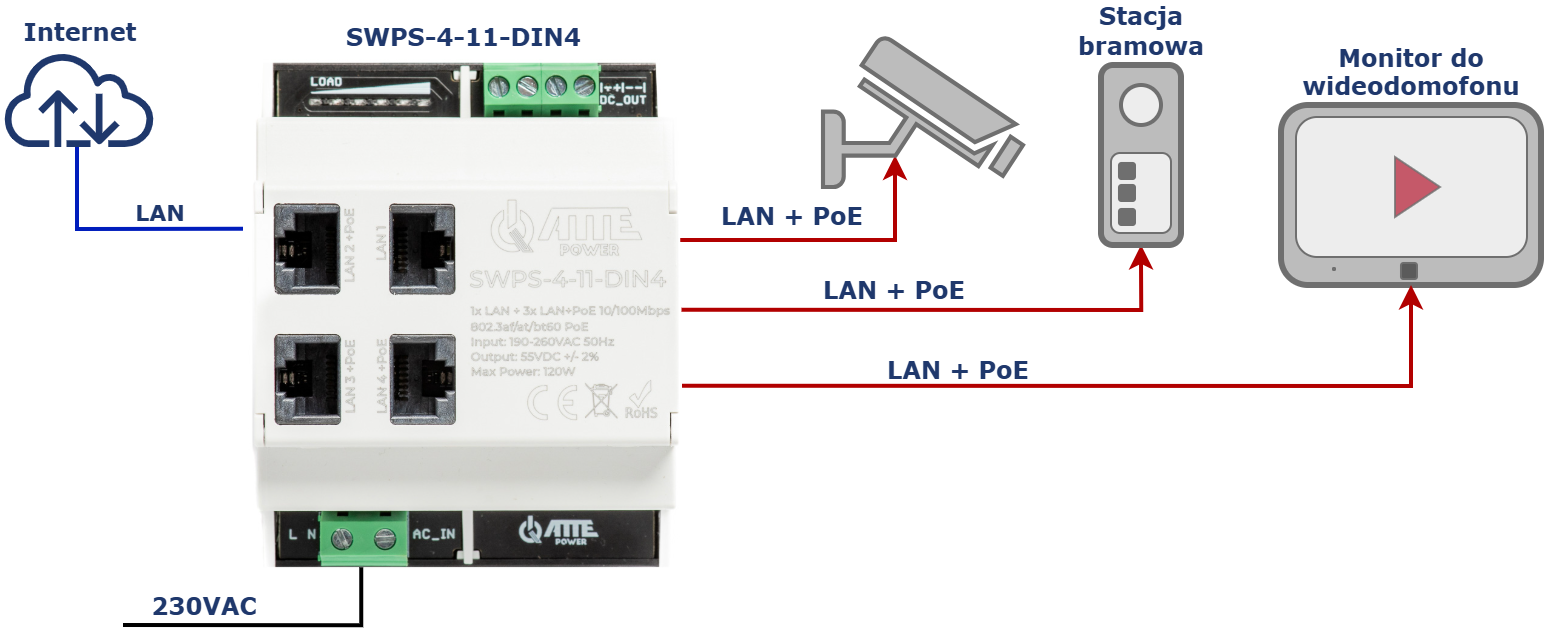

Przykład 1.

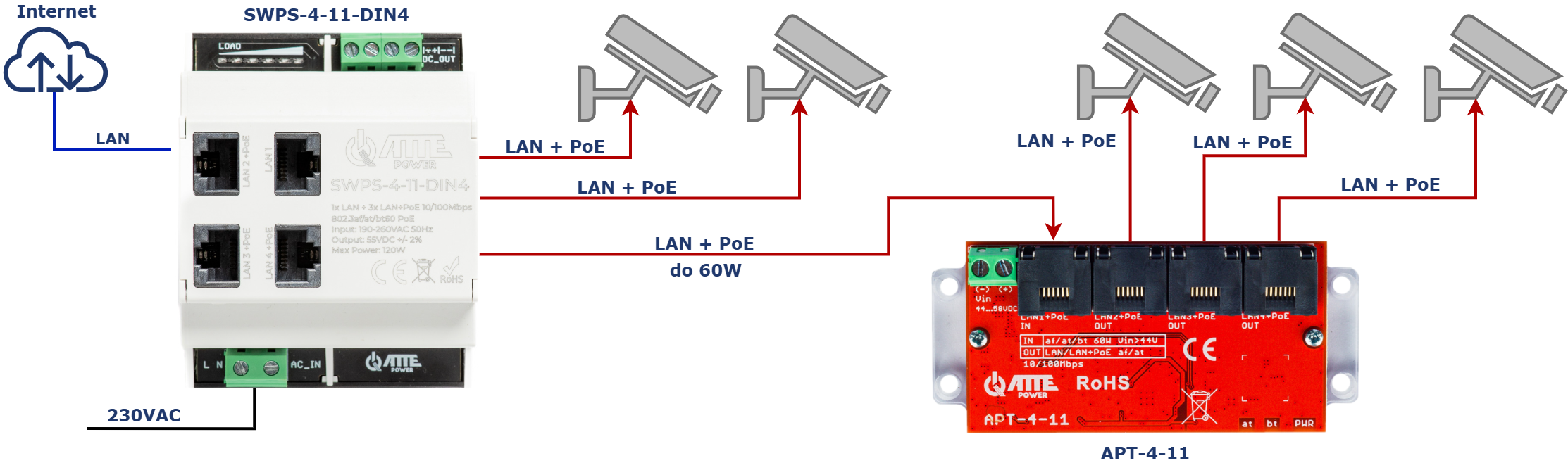

Przykład 2.

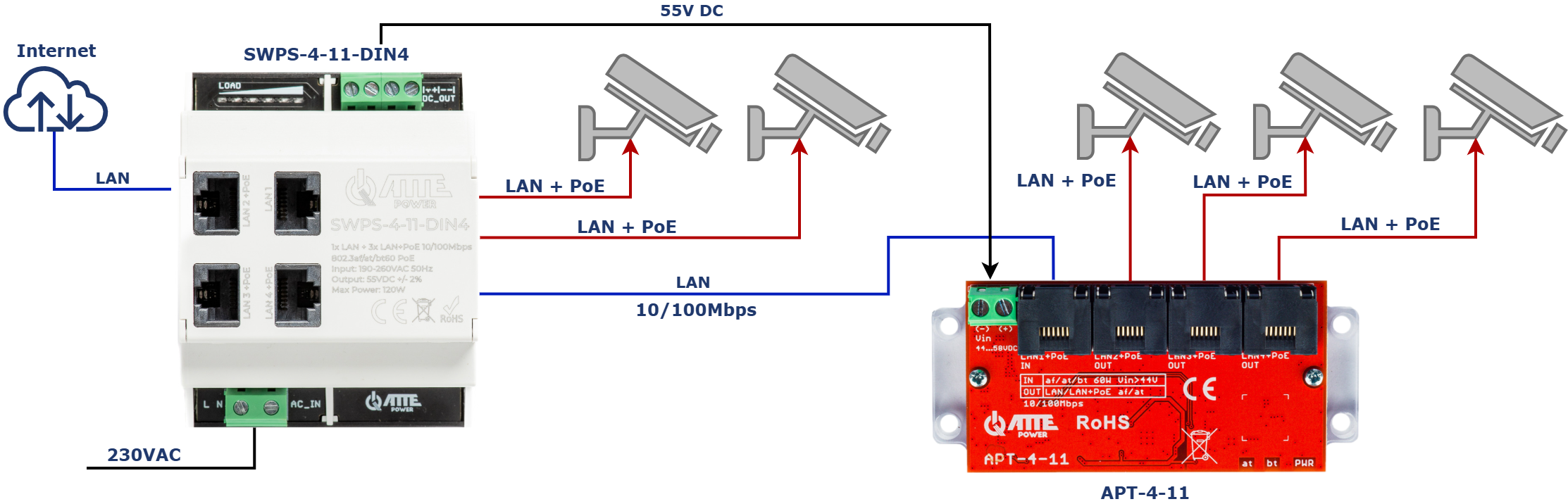

Przykład 3.

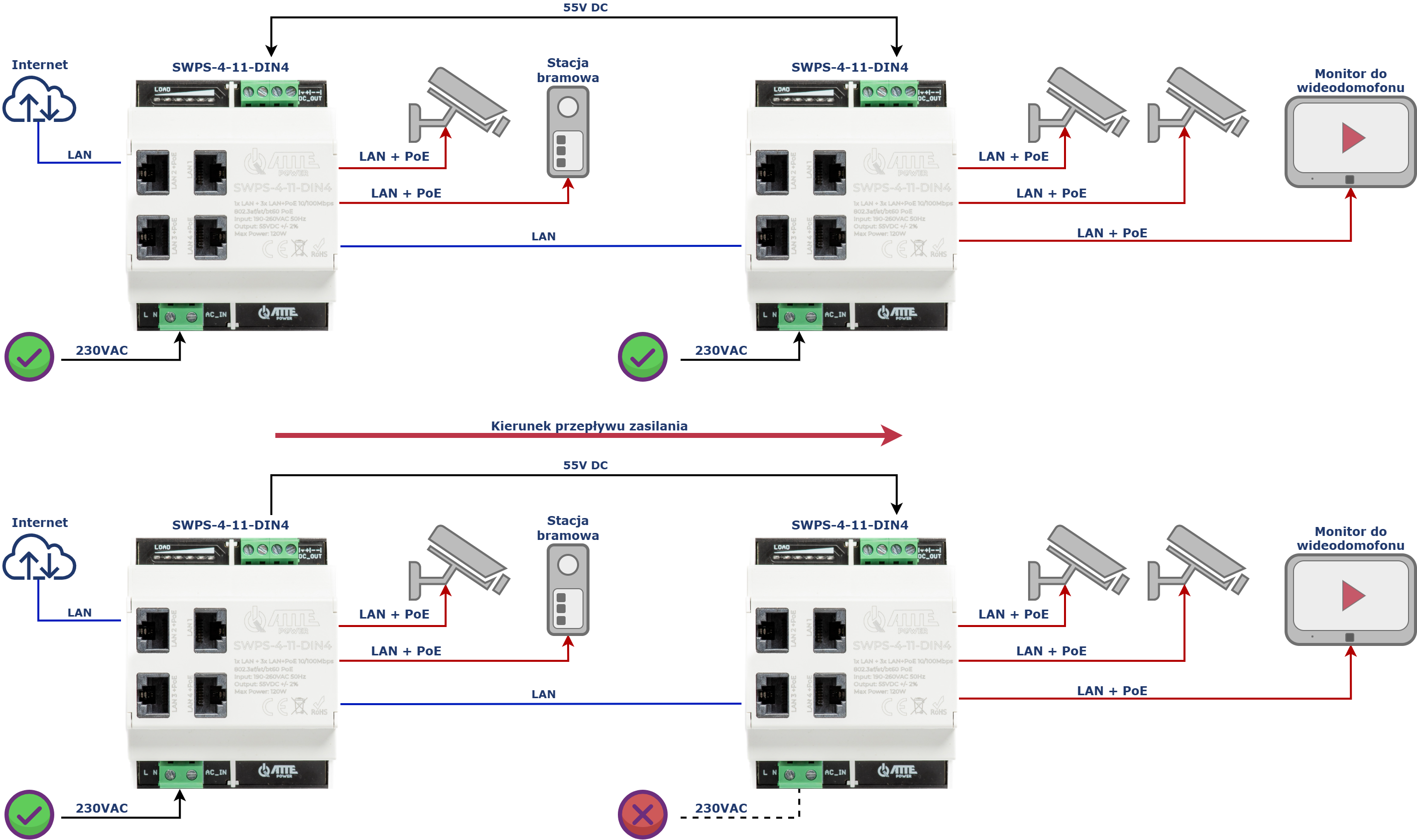

Przykład 4.

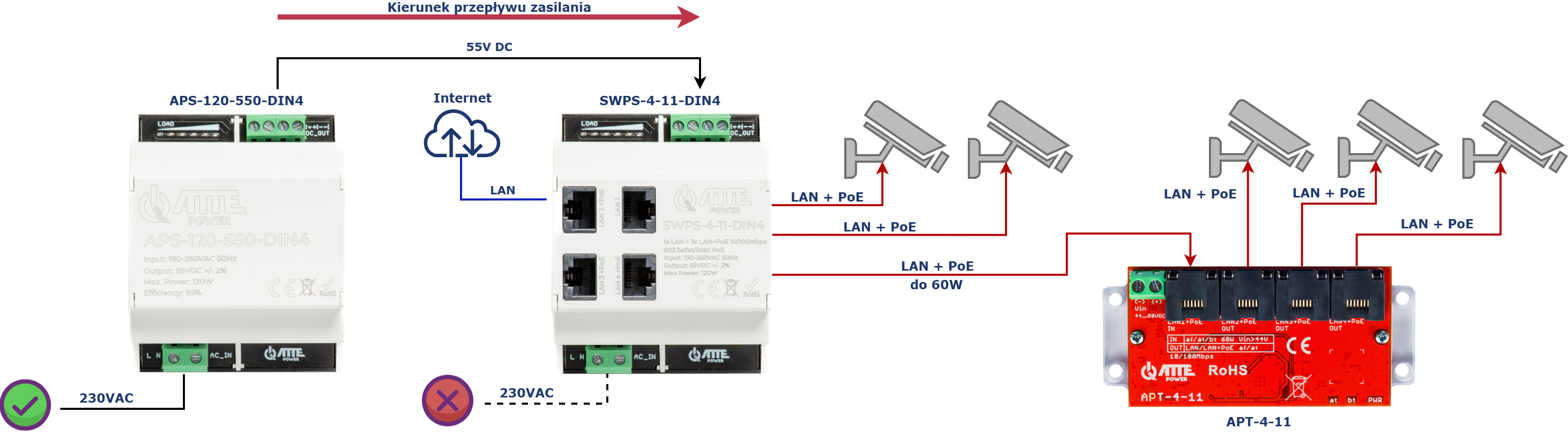

Przykład 5.

zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE, z dołączonym dodatkowym zasilaczem APS-120-550-DIN4 do zapewnienia ciągłości zasilania (zasilanie redundantne).

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt60

Porty LAN:

• 4 × RJ-45 10/100 Mb/s
• 3 × PoE
• 1 × uplink

Funkcje portów:

• LAN 1: uplink bez zasilania PoE
• LAN 2–LAN 4: wyjścia PoE IEEE 802.3bt60 do 60 W, IEEE 802.3at do 30 W, IEEE 802.3af do 15 W
• piny PoE: 1,2 (V-), 3,6 (V+), 4,5 (V+), 7,8 (V-)
• AC_IN: wejście zasilania sieciowego 230 VAC
• DC_OUT: wyjście zasilania 55 VDC

Parametry wyjściowe:

• napięcie wyjściowe: 55 VDC ±2%
• napięcie dostępne na złączu DC_OUT oraz portach LAN 2–LAN 4
• moc wyjściowa: 120 W
• sprawność: 95% przy obciążeniu 120 W

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC
• częstotliwość: 50 Hz

Zabezpieczenia zasilacza:

• AC_IN: bezpiecznik zwłoczny 3,15 A
• AC_IN: zabezpieczenie przepięciowe
• DC_OUT: zabezpieczenie przeciążeniowe zasilacza 2,5 A
• DC_OUT: zabezpieczenie przepięciowe

Zabezpieczenia portów:

• LAN 1–LAN 4: zabezpieczenia przeciwprzepięciowe
• LAN 2–LAN 4: zabezpieczenie przeciążeniowe

Sygnalizacja:

• LED w złączach RJ-45
• LED LAN 1, biały: obecność napięcia zasilania
• LED LAN 1–LAN 4, zielony: połączenie i transmisja danych
• LED LAN 2–LAN 4, czerwony: obecność zasilania PoE na porcie

Wskaźnik obciążenia:

• biały: tryb czuwania, brak obciążenia
• zielony: aktualny pobór mocy
• niebieski: zapamiętany największy pobór mocy
• czerwony: przekroczenie około 110 W poboru mocy

Obudowa:

• typ: DIN4
• materiał: tworzywo sztuczne
• kolor podstawy: RAL 9005
• kolor góry obudowy: RAL 7035
• zgodność ze standardem: DIN 43880

Pozostałe:

• Montaż: szyna TH35
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +65°C
• wymiary: 72 × 90 × 61 mm
• waga: 0,185 kg

• Switch PoE z wbudowanym zasilaczem ATTE SWPS-4-11-DIN4 - 1 szt.
