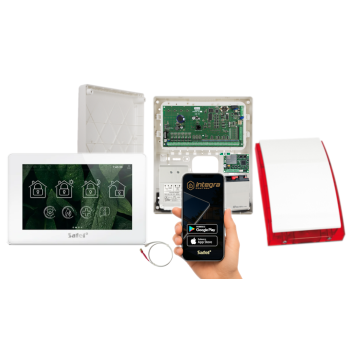

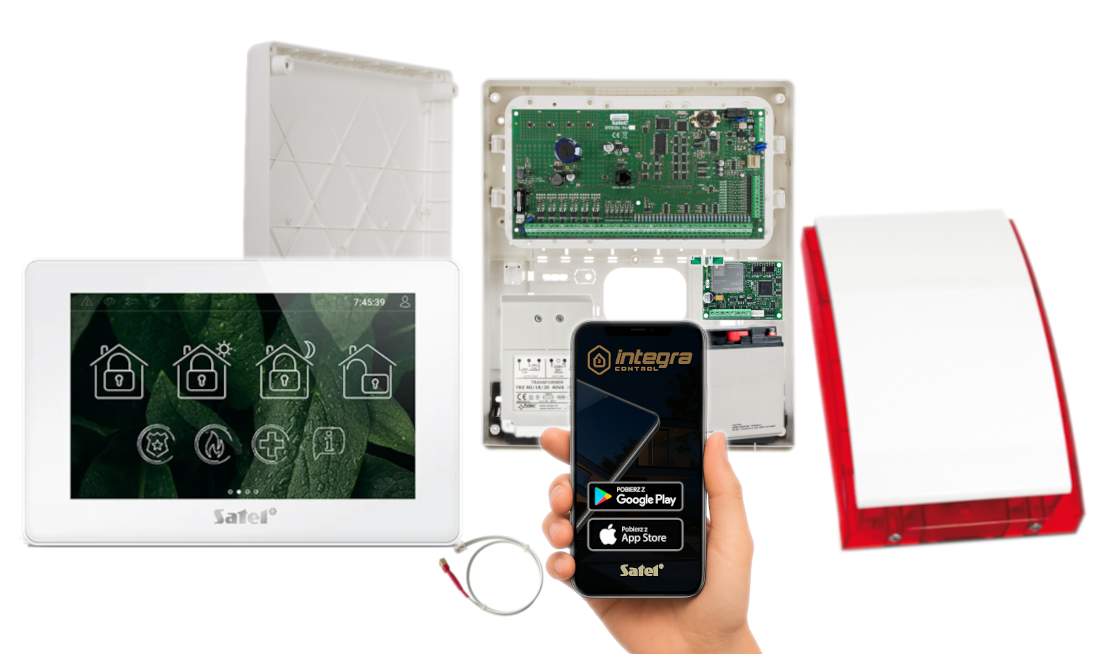

ZESTAW ALARMOWY SATEL INTEGRA 64 + INT-TSH2R-W + OPU-3P + AWT682 + 17Ah + MODUŁ GSM LTE + SYRENA SP-4001R

Przewodowy zestaw alarmowy INTEGRA 64 to nowoczesne rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb – od niewielkich systemów, po rozległe instalacje.

System wyposażono w moduł powiadomienia LTE, dzięki któremu otrzymają Państwo powiadomienia poprzez aplikację mobilną INTEGRA CONTROL, a także SMS lub CLIP.

W zestawie:


• 1x centrala alarmowa Satel INTEGRA 64 wraz z akcesoriami;
• 1x przewodowy, dotykowy manipulator z czytnikiem Mifare Satel INT-TSH2R-W;
• 1x moduł komunikacyjny Satel INT-GSM LTE z anteną Satel ANT-LTE-I;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa plastikowa natynkowa Satel OPU-3 P;
• 1x transformator Pulsar AWT682;
• 1x akumulator bezobsługowy 12V 17Ah;
• 1x kabel do programowania RJ/PIN5.

❗ Uwaga ❗

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (1 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---



Satel INTEGRA 64 to rozbudowana centrala alarmowa, stworzona z myślą o ochronie domów, biur i obiektów komercyjnych. Umożliwia obsługę od 16 do 64 wejść i wyjść programowalnych, a także podział systemu na 32 strefy i 8 partycji, co pozwala na elastyczne dopasowanie do potrzeb użytkownika.

Centrala została wyposażona we wbudowany komunikator telefoniczny który umożliwia monitoring, powiadamianie głosowe i zdalne zarządzanie systemem. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego (wymagany moduł INT-GSM, brak w zestawie).


Elastyczna rozbudowa systemu

• obsługa od 16 do 64 wejść (standardowo 16, możliwość rozbudowy za pomocą dodatkowego modułu INT-E, brak w zestawie)
• od 16 do 64 wyjść programowalnych do sterowania urządzeniami zewnętrznymi
• możliwość podziału na 32 strefy i 8 partycji

Zaawansowana komunikacja

• wbudowany komunikator telefoniczny:
  • monitoring sygnałów alarmowych
  • powiadamianie głosowe
  • zdalne sterowanie

Szerokie opcje obsługi

• manipulatory LCD, klawiatury strefowe
• piloty
• karty zbliżeniowe
• komputer (RS-232) lub telefon komórkowy
• aplikacja Integra Control na urządzenia mobilne (Android / iOS) - wymagany moduł INT-GSM LTE (brak w zestawie)

Automatyzacja i dostępność

• 64 niezależne timery – możliwość automatycznego sterowania systemem
• obsługa funkcji kontroli dostępu i automatyki domowej
• pamięć 5887 zdarzeń z możliwością wydruku

Dodatkowe parametry techniczne

• obsługa do 192 użytkowników + 8 administratorów + 1 serwis
• port RS-232 (gniazdo RJ) do podłączenia komputera
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• możliwość aktualizacji oprogramowania (firmware) za pomocą komputera
• wbudowany zasilacz impulsowy 3A z funkcją ładowania i diagnostyki akumulatora
• obsługa opcji „brak zgłoszenia awarii serwera SATEL” (dla firmware INTEGRA 1.16 lub nowszego)

Specyfikacja techniczna (Integra 64):


• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych: 64
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych: 64
• wyjścia zasilające: 2
• magistrale komunikacyjne: 1+2
• manipulatory: 8
• ekspandery: 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 192+8
• timery: 64
• pamięć zdarzeń: 5887
• obciążalność wyjść programowalnych wysokoprądowych: 3A
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 2,5A
• obciążalność wyjścia +EX (+EX1 i +EX2): 2,5A
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 20 V AC ±15%, 50-60 Hz
• zalecany transformator 60 VA (brak w zestawie)
• pobór prądu: 149 mA (w stanie gotowości), 337 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 500/1000 mA
• wydajność prądowa zasilacza: 3A
• napięcie wyjściowe zasilacza: 10,5…14V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga: 341 g

Satel INT-TSH2R-W (kolor obudowy: biały) to nowoczesny, przewodowy manipulator dotykowy z ekranem 7”, dedykowany do central Satel z serii INTEGRA (wersja oprogramowania 1.20 lub nowsza), INTEGRA PLUS, VERSA (wersja oprogramowania 1.10 lub nowsza) i Perfecta 64 M.

Zapewnia wygodne sterowanie systemem alarmowym oraz funkcjami automatyki budynkowej, w tym KNX. Dzięki szybkiemu procesorowi, rozbudowanemu interfejsowi graficznemu i obsłudze makropoleceń idealnie sprawdzi się jako centralny panel sterowania w domu lub firmie.


Czuły na dotyk, wygodna nawigacja

• pojemnościowy, szklany ekran dotykowy 7” z obsługą gestów
• rozdzielczość: 1024x600, wyświetlanie 16,7 mln kolorów (true color)
• głębia koloru: 24 bpp
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika
• konfigurowalne ekrany użytkownika (do 24 ekranów dodatkowych)
• ponad 20 gotowych motywów graficznych z możliwością stworzenia własnej kompozycji
• widżety umożliwiające obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• możliwość zmiany wielkości ikon, ich rozmieszczenia, kolorów czcionek, tła i podświetlenia
• intuicyjne menu z ikonami



Wbudowany czytnik kart zbliżeniowych Mifare ® 13,56 MHz

Obsługiwany jest tylko przez centrale Satel serii INTEGRA i INTEGRA PLUS. Sterowanie ich funkcjami takimi, jak czuwanie, staje się wtedy jeszcze wygodniejsze. Wystarczy zbliżyć kartę zbliżeniową do czytnika, aby aktywować wybraną funkcję, co przyspiesza i ułatwia codzienne użytkowanie systemu alarmowego.

Obsługuje karty MIFARE® 13,56 MHz:

• Ultralight CSN/SSN,
• Classic CSN/SSN/MSN,
• DESFire (EV1 / EV2 / EV3) CSN/MSN



Funkcje sterowania i automatyki

• włączanie i wyłączanie czuwania
• sterowanie systemem przy użyciu makropoleceń
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• procesor nowej generacji - do 2 razy szybszy niż w INT-TSH



Szerokie zastosowanie, inteligentne sterowanie

• współpraca z centralami INTEGRA i INTEGRA Plus (INTEGRA Firmware 1.20 lub nowszy), VERSA (VERSA Firmware 1.10 lub nowszy) i PERFECTA 64 M
• obsługa systemów alarmowych oraz automatyki budynkowej
• możliwość integracji z inteligentnym domem i systemem KNX



Informacje o stanie systemu

• diody LED informujące o stanie systemu (pod ekranem)
• możliwość wyświetlania planów chronionego obiektu
• wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus, PERFECTA 64 M)
• wyświetlanie godziny, daty, stanów stref, wejść, wyjść i temperatur
• tryb ekranu statusu
• możliwość wyświetlania pokazu slajdów (fotoramka)
• wskaźniki bieżącego stanu systemu umieszczone na pasku statusu



Diody LED



1. żółta: awaria lub pamięć awarii
2. zielona: czuwa co najmniej jedna strefa
3. zielona: uruchomiony jest tryb serwisowy
4. czerwony: alarm lub pamięć alarmu



Dodatkowe funkcjonalności

• wbudowany czytnik kart pamięci microSD (brak karty w zestawie, przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych)
• wbudowany głośnik do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji
• możliwość regulacji podświetlenia z podziałem „dzień/noc”
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża



Wejścia przewodowe

• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
  • programowanie wartości rezystorów parametrycznych

Specyfikacja techniczna (INT-TSH2R-W):


• częstotliwość pracy czytnika: 13,553...13,567 MHz
• zasięg odczytu karty szyfrowanej MC-DF3-2: do 40 mm
• obsługiwane karty pamięci: microSD, micro SDHC (brak w zestawie)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 350 mA (w stanie gotowości), 475 mA (max.)
• wymiary obudowy: 196 x 129 x 22 mm
• waga: 386g



---



Satel INT-GSM LTE to moduł komunikacyjny GPRS przeznaczony do central serii INTEGRA i INTEGRA Plus, umożliwiający transmisję danych przez sieci 2G, 3G i 4G.
Umożliwia monitoring, powiadamianie oraz zdalne sterowanie systemem alarmowym. Dzięki obsłudze 2 kart SIM czy szyfrowaniu transmisji AES-192, moduł znacząco podnosi niezawodność i bezpieczeństwo komunikacji systemu.


Kompatybilność i bezpieczeństwo

• współpraca z centralami INTEGRA i INTEGRA Plus (firmware 1.19 lub nowszy)
• praca na magistrali manipulatorów centrali
• komunikacja przez sieci 2G, 3G i 4G
• szyfrowanie transmisji GPRS w standardzie AES-192
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)



Łączność i niezawodność

• obsługa 2 kart SIM - możliwość jednoczesnego odbioru wiadomości i połączeń
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• możliwość korzystania z usługi zestawiania połączeń SATEL



Monitoring i powiadomienia

• monitoring zdarzeń do 2 stacji monitorujących (np. agencji ochrony) przez sieć komórkową
• transmisja danych komórkowych TCP/UDP
• powiadamianie przez SMS
• możliwość ustawiania priorytetów torów transmisji
• automatyczne tworzenie powiadomień na podstawie zapisu z pamięci zdarzeń centrali
• powiadamianie: SMS (do 16 numerów), CLIP (do 16 numerów), PUSH (w aplikacji INTEGRA CONTROL), e-mail (do 16 adresów, przy współpracy z INTEGRA Plus)



Współpraca z ETHM-1 Plus i Dual Path Reporting

• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (brak w zestawie, połączenie za pomocą RS-485, w wersji 2.07 lub wyższej):
• domyślnie sieć komórkowa jako zapasowy kanał łączności
• Dual Path Reporting zgodny z EN 50136
• możliwość definiowania priorytetów torów monitoringu: Ethernet, dane komórkowe, SMS



Zdalne sterowanie systemem

• aplikacja mobilna INTEGRA CONTROL (GPRS): Android (w wersji 4.2.7 lub wyższej) / iOS (w wersji 5.0 lub wyższej)
• wiadomości SMS
• bezkosztowa usługa CLIP
• program GUARDX



Zdalna konfiguracja i obsługa serwisowa

• bezprzewodowe połączenie centrali z komputerem
• programowanie central przez DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• zdalne sterowanie i nadzór przez GUARDX - połączenie zdalne
• zdalna aktualizacja oprogramowania modułu przez UpServ



Połączenie z centralą alarmową:

1. bezpośrednio do magistrali manipulatorów i przez port RS-232

2. za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485

Specyfikacja techniczna (INT-GSM LTE):


• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 135 mA (w stanie gotowości), 430 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 44 g



---



Satel SP-4001 R to niezawodny, przewodowy, optyczno-akustyczny sygnalizator alarmowy, przeznaczony do montażu na zewnątrz budynków. Łączy w sobie sygnalizację dźwiękową (przetwornik piezoelektryczny) oraz świetlną (superjasne diody LED), skutecznie informując o alarmie zarówno w dzień, jak i w nocy.

✨ Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny.

✨ Urządzenie posiada zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi.

✨ Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.


Skuteczna sygnalizacja alarmowa

• sygnalizacja akustyczna: przetwornik piezoelektryczny (do 120 dB)
• sygnalizacja optyczna: superjasne diody LED
• możliwość niezależnego wyzwalania sygnałów świetlnego i dźwiękowego
• wybór jednego z 3 trybów modulacji dźwięku



Wysoka odporność i zabezpieczenia

• obudowa z wytrzymałego poliwęglanu – odporna na warunki zewnętrzne
• wewnętrzna osłona z blachy ocynkowanej – zabezpieczenie elektroniki i przetwornika
• elektronika zabezpieczona przed wilgocią i pyłem dzięki impregnacji



Ochrona antysabotażowa

• wykrycie otwarcia obudowy
• wykrycie oderwania sygnalizatora od ściany

Specyfikacja techniczna (SP-4001 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala Satel INTEGRA 64 - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy, dotykowy manipulator Satel INT-TSH2R-W - 1 szt;
• moduł komunikacyjny Satel INT-GSM LTE - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3 P – 1 szt;
• transformator Pulsar AWT682 - 1 szt;
• akumulator bezobsługowy 12V 17Ah - 1 szt;
• kabel do programowania RJ/PIN5 - 1 szt;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

❗ Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

❗ Aktualizacja oprogramowania modułu możliwa jest przez port RS-232 (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL) lub zdalnie (przez GPRS) z wykorzystaniem oprogramowania UpServ.
